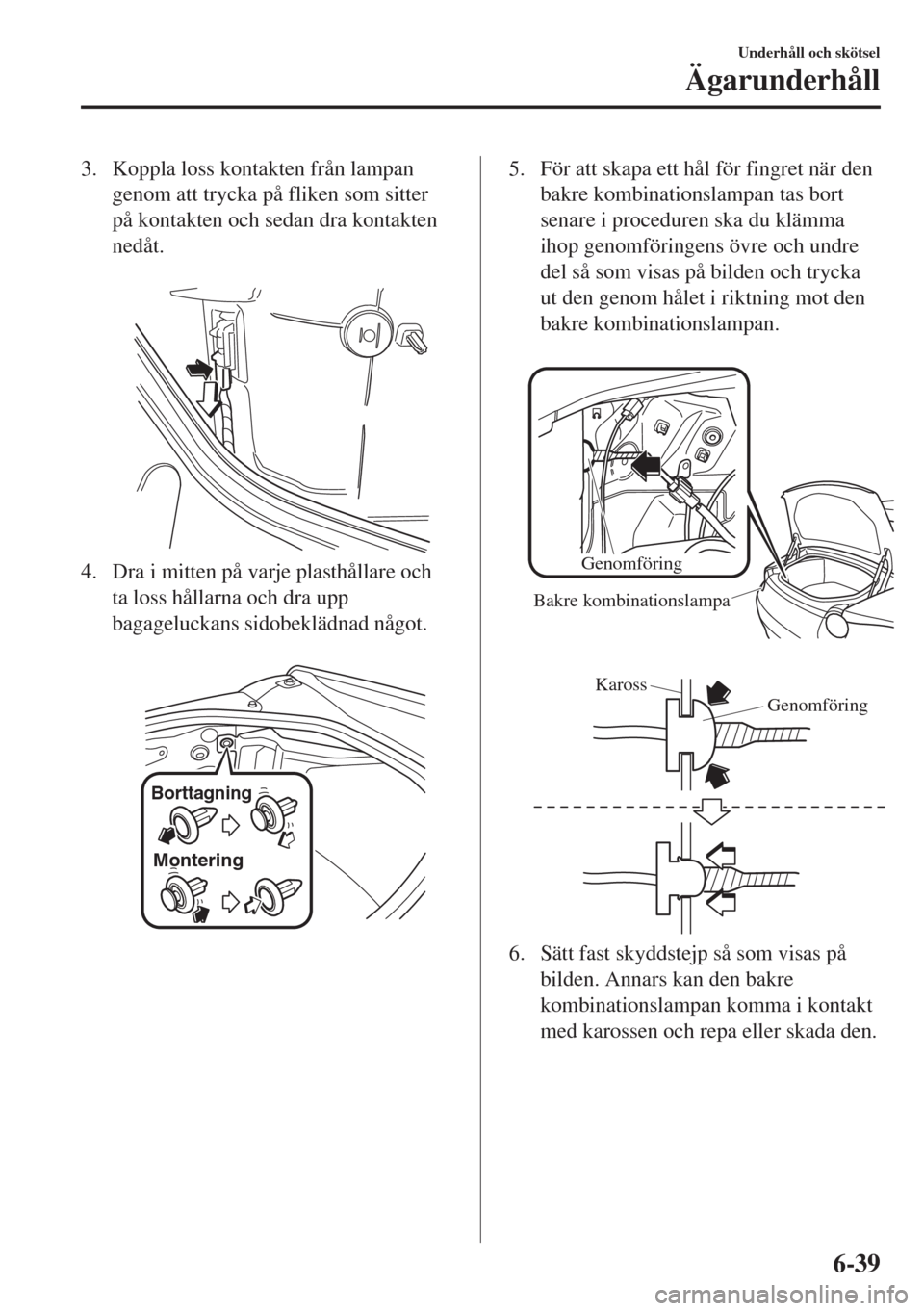

3. Koppla loss kontakten från lampan
genom att trycka på fliken som sitter
på kontakten och sedan dra kontakten
nedåt.

4. Dra i mitten på varje plasthållare och
ta loss hållarna och dra upp
bagageluckans sidobeklädnad något.

Borttagning
Montering
5. För att skapa ett hål för fingret när den
bakre kombinationslampan tas bort
senare i proceduren ska du klämma
ihop genomföringens övre och undre
del så som visas på bilden och trycka
ut den genom hålet i riktning mot den
bakre kombinationslampan.

Genomföring
Bakre kombinationslampa

Genomföring Kaross

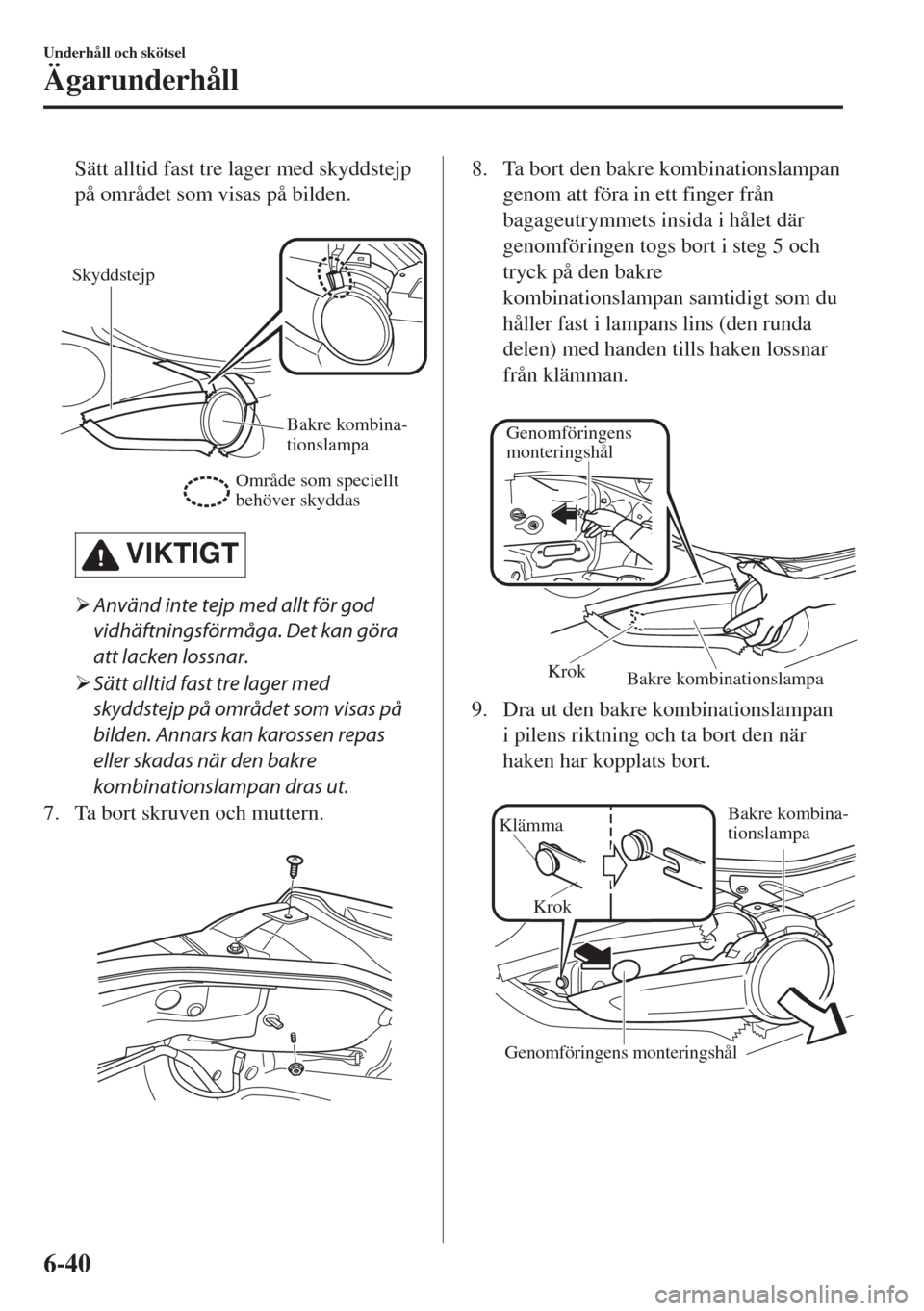

6. Sätt fast skyddstejp så som visas på
bilden. Annars kan den bakre
kombinationslampan komma i kontakt
med karossen och repa eller skada den.
Underhåll och skötsel
Ägarunderhåll
6-39

Sätt alltid fast tre lager med skyddstejp
på området som visas på bilden.

Skyddstejp
Bakre kombina-
tionslampa
Område som speciellt
behöver skyddas
VIKTIGT
¾Använd inte tejp med allt för god
vidhäftningsförmåga. Det kan göra
att lacken lossnar.
¾Sätt alltid fast tre lager med
skyddstejp på området som visas på
bilden. Annars kan karossen repas
eller skadas när den bakre
kombinationslampan dras ut.
7. Ta bort skruven och muttern.

8. Ta bort den bakre kombinationslampan
genom att föra in ett finger från
bagageutrymmets insida i hålet där
genomföringen togs bort i steg 5 och
tryck på den bakre
kombinationslampan samtidigt som du
håller fast i lampans lins (den runda
delen) med handen tills haken lossnar
från klämman.

Bakre kombinationslampa Krok
Genomföringens
monteringshål
9. Dra ut den bakre kombinationslampan
i pilens riktning och ta bort den när
haken har kopplats bort.

Genomföringens monteringshål Klämma
KrokBakre kombina-
tionslampa
Underhåll och skötsel
Ägarunderhåll
6-40

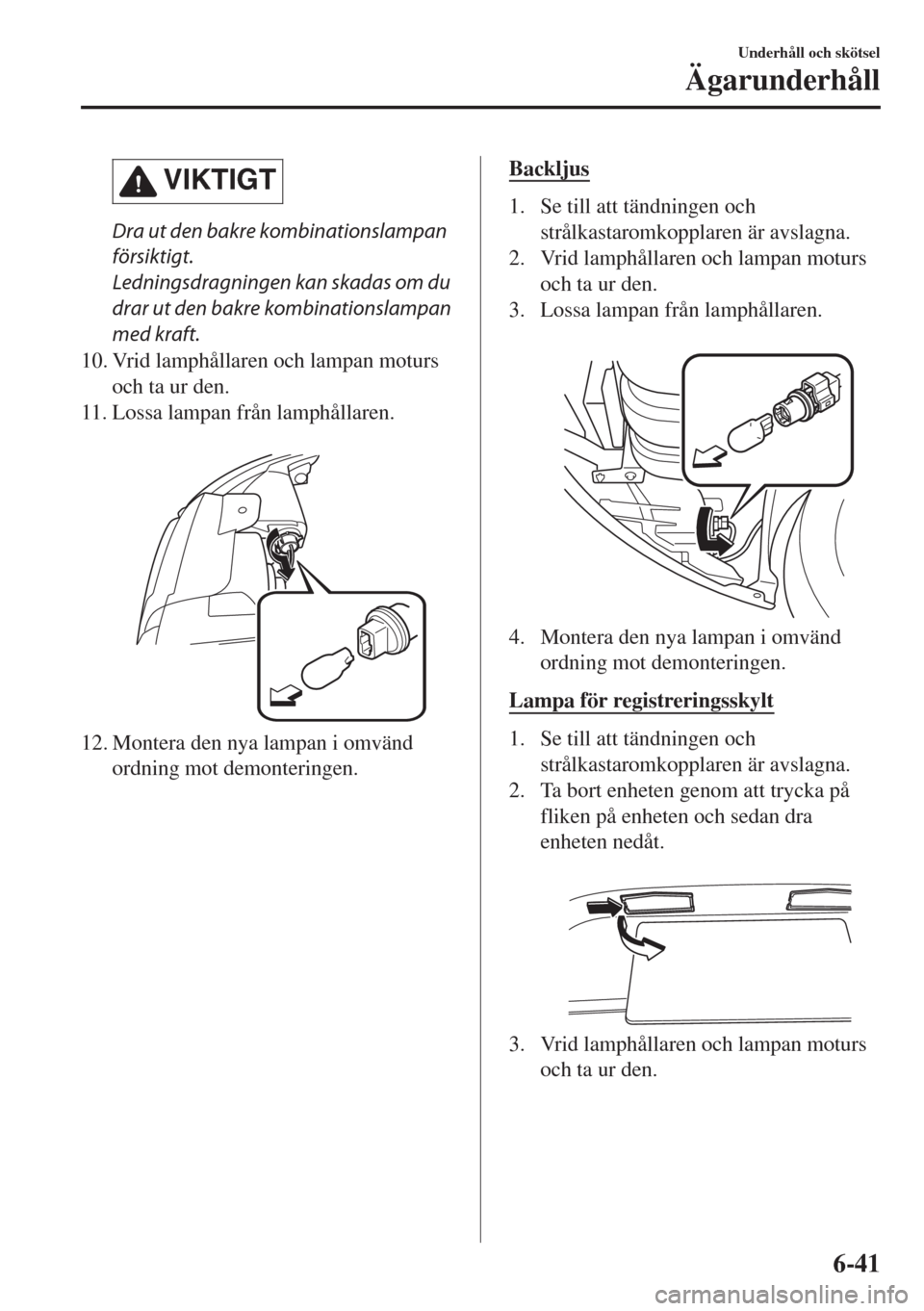

VIKTIGT
Dra ut den bakre kombinationslampan
försiktigt.
Ledningsdragningen kan skadas om du
drar ut den bakre kombinationslampan
med kraft.
10. Vrid lamphållaren och lampan moturs
och ta ur den.
11. Lossa lampan från lamphållaren.

12. Montera den nya lampan i omvänd
ordning mot demonteringen.
Backljus
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Vrid lamphållaren och lampan moturs
och ta ur den.
3. Lossa lampan från lamphållaren.

4. Montera den nya lampan i omvänd
ordning mot demonteringen.
Lampa för registreringsskylt
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Ta bort enheten genom att trycka på
fliken på enheten och sedan dra
enheten nedåt.

3. Vrid lamphållaren och lampan moturs
och ta ur den.
Underhåll och skötsel
Ägarunderhåll
6-41

4. Lossa lampan från lamphållaren.

5. Montera den nya lampan i omvänd
ordning mot demonteringen.
ttByte av interiörlampor
Taklampa
1. Svep in en liten flat skruvmejsel i en
mjuk trasa för att förhindra skador på
linsen och ta bort linsen genom att
försiktigt bända i kanten på linsen med
skruvmejseln.
2. Lossa lampan genom att dra ut den.

3. Montera den nya lampan i omvänd
ordning mot demonteringen.
Bagagerumsbelysning
1. Svep in en liten flat skruvmejsel i en
mjuk trasa för att förhindra skador på
linsen och ta bort linsen genom att
försiktigt bända i kanten på linsen med
skruvmejseln.

2. Lossa kontakten från enheten.
3. Lossa lampan genom att dra ut den.

4. Montera den nya lampan i omvänd
ordning mot demonteringen.
Underhåll och skötsel
Ägarunderhåll
6-42

Säkringar
Ditt fordons elsystem är skyddat med
säkringar.

Om några lampor, tillbehör eller reglage
inte fungerar, kontrollera lämpligt
kretsskydd. Om en säkring har gått
kommer elementet inuti vara smält.

Om samma säkring går igen, undvik att
använda det systemet och konsultera en
expertreparatör. Vi rekommenderar en
auktoriserad Mazda-reparatör.
tByte av säkring
Byte av säkringar på bilens vänstra sida
Om elsystemet inte fungerar kontrollera
först säkringarna på bilens vänstra sida.

1. Se till att tändningen och andra
omkopplare är avslagna.
2. Öppna säkringsdosans lock.
3. Dra ut säkringen rakt utåt med
säkringsuttagaren som finns i
säkringsdosan i motorrummet.
4. Kontrollera säkringen och byt ut den
om den är trasig.
NormalBränd
5. Sätt i en ny säkring med samma
amperetal och kontrollera att den sitter
ordentligt. Om den inte går i ordentligt,
låt en expert montera den. Vi
rekommenderar en auktoriserad
Mazda-reparatör.
Om du inte har några extrasäkringar,
låna en med samma ampereantal från
en krets som inte är väsentlig för
fordonets framfart, till exempel
AUDIO eller OUTLET.
VIKTIGT
Byt alltid till en säkring med samma
amperetal och som är Mazda original.
Annars kan du skada elsystemet.
6. Sätt tillbaka skyddet och se till att det
är ordentligt fastmonterat.
Underhåll och skötsel
Ägarunderhåll
6-43

Byte av säkringar under motorhuven
Om strålkastarna eller andra elektriska
komponenter inte fungerar och
säkringarna i hytten är normala,
kontrollera då säkringsdosan under
motorhuven. Om en säkring är trasig
måste den bytas. Följ dessa steg:

1. Se till att tändningen och andra
omkopplare är avslagna.
2. Demontera säkringsdosans lock.
OBS
Om låset tvingas upp kan
säkringsdosans lock komma i kontakt
med ramen när den tas bort och repas.
Ta bort locket långsamt på följande
sätt.
1. Frigör det bakre låset genom att
trycka ner den främre fliken med
fingrarna.
2. Frigör det främre låset samtidigt
som framkanten på locket lyfts.
3. Ta bort locket genom att lyfta det
och föra det bakåt.
3. Om någon säkring förutom
huvudsäkringen har gått, byt ut den
mot en ny med samma amperetal.
Normal
Bränd
VARNING
Byt inte ut huvudsäkringen själv. Låt en
auktoriserad Mazda-reparatör utföra
bytet.
Att byta säkringen själv är farligt
eftersom huvudsäkringen är en
högströmssäkring. Felaktigt byte kan
orsaka en elektrisk stöt eller
kortslutning vilket kan resultera i
brand.
4. Sätt tillbaka skyddet och se till att det
är ordentligt fastmonterat.
Underhåll och skötsel
Ägarunderhåll
6-44

tBeskrivning av säkringspanelen
Säkringsdosa (motorrummet)
BESKRIVNINGSÄKRI-
NGENS
AMPERE-
TA LSKYDDAD KOMPONENT
1ENG IG3 5 AŠ
2ENG IG2 5 AŠ
3 HORN2 7,5 A Signalhorn
4 C/U IG1 15 A För skydd av olika kretsar
5 ENG IG1 7,5 A Styrsystem för motor
6ŠŠ Š
7 INTERIOR 15 A Taklampa
8
ENG
B7,5 A Styrsystem för motor
9 AUDIO2 15 A Audiosystem
10 METER1 10 A Instrumentgrupp
11 SRS1 7,5 A Krockkudde
12ŠŠ Š
13 RADIO 7,5 A Audiosystem
14 ENGINE3 20 A Styrsystem för motor
Underhåll och skötsel
Ägarunderhåll
6-45

BESKRIVNINGSÄKRI-
NGENS
AMPERE-
TA LSKYDDAD KOMPONENT
15 ENGINE1 10 A Styrsystem för motor
16 ENGINE2 15 A Styrsystem för motor
17 AUDIO1 25 A Audiosystem
18 A/C MAG 7,5 A Luftkonditionering
19AT P U M P
H/L HI20 A
Styrsystem för växellåda
*
20 AT 15 A
Styrsystem för växellåda*
21 D LOCK 25 A Elektriska dörrlås
22 H/L RH 20 A Strålkastare (HÖGER)
23
ENG
B27,5 A Styrsystem för motor
24 TAIL 20 A Bakljus, nummerplåtsbelysning, positionsljus
25 DRL 15 AŠ
26 ROOM 25 A Taklampa
27 FOG 15 AŠ
28 H/CLEAN 20 A
Strålkastarspolare
*
29 STOP 10 A
Bromsljus, dimljus bak*
30 HORN 15 A Signalhorn
31 H/L LH 20 A Strålkastare (VÄNSTER)
32 ABS/DSC S 30 A ABS, Dynamisk stabilitetskontroll
33 HAZARD 15 A Varningsljus, blinkers
34 FUEL PUMP 15 A Bränslesystem
35
ENG
B35 AŠ
36 WIPER 20 A Vindrutetorkare
37
CABIN
B50 A För skydd av olika kretsar
38ŠŠ Š
39ŠŠ Š
40 ABS/DSC M 50 A ABS, Dynamisk stabilitetskontroll
41EVVT
A/R PUMP20 A Styrsystem för motor
42 EVPS 30 A Bromsarnas styrsystem
43 FAN1 30 A Kylfläkt
44 FAN2 40 AŠ
45 ENG.MAIN 40 A Styrsystem för motor
46 EPS 60 A Servostyrsystem
Underhåll och skötsel
Ägarunderhåll
6-46*Vissa modeller.
