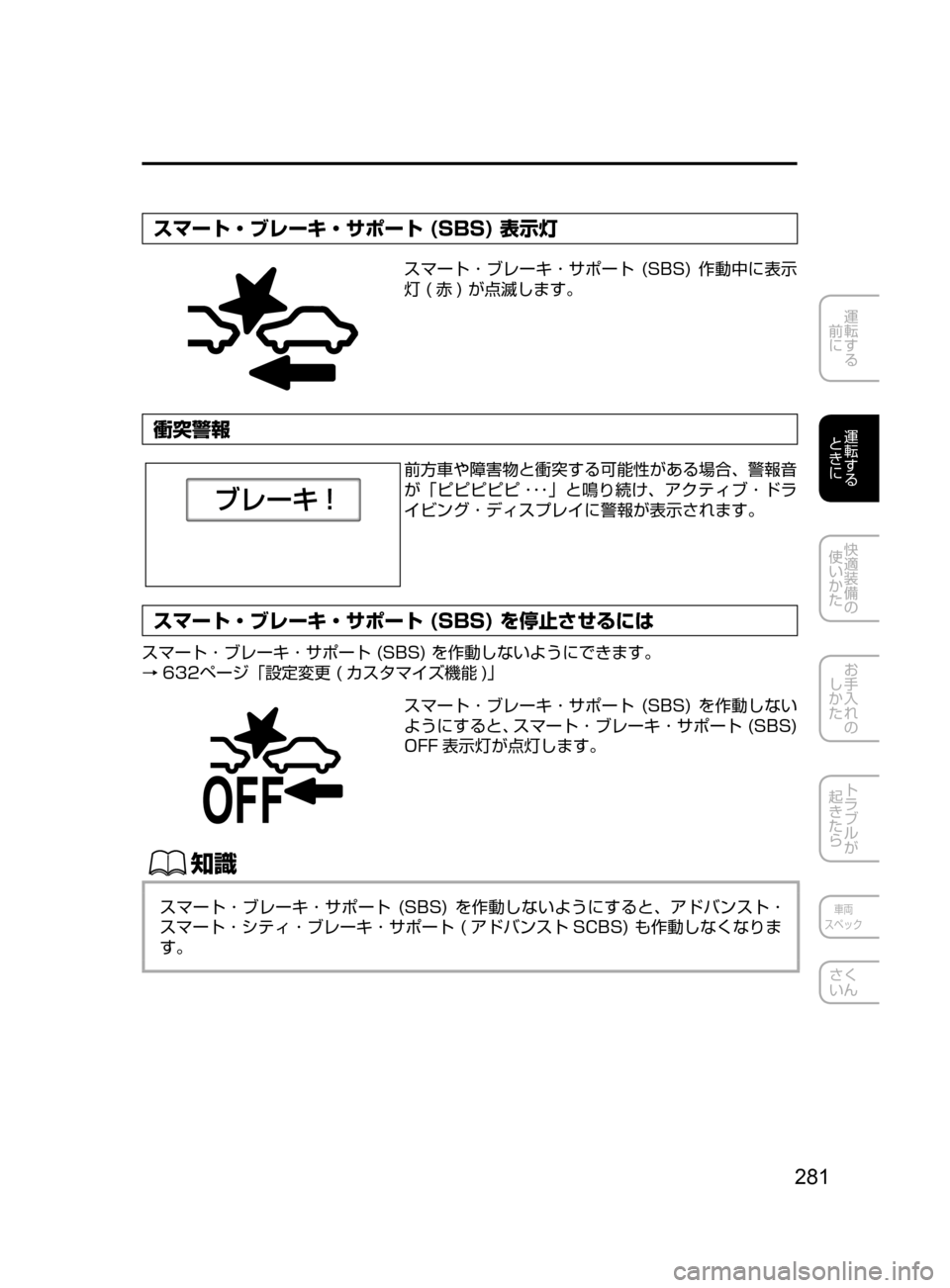

スマート・ブレーキ・サポート (SBS) 表示灯
スマート ･ ブレーキ ･ サポート( SBS)作動中に表示
灯  ( 赤 )  が点滅します。
衝突警報
前方車や障害物と衝突する可能性がある場合､ 警報音
が「ピピピピピ ･･･」と鳴り続け､ アクティブ ･ ドラ
イビング ･ ディスプレイに警報が表示されます。
スマート・ブレーキ・サポート (SBS) を停止させるには
スマート ･ ブレーキ ･ サポート(SBS)を作動しないようにできます。
→ 632ページ「設定変更  ( カスタマイズ機能 )」
スマート ･ ブレーキ ･ サポート( SBS)を作動しない
ようにすると､ スマート ･ ブレーキ ･ サポート  (SBS)
OFF

表示灯が点灯します。
ŒÝ
スマート ･ ブレーキ ･ サポート( SBS)を作動しないようにすると ､ アドバンスト ･
スマート ･ シティ ･ ブレーキ ･ サポート
(
アドバンスト SCBS)
も作動しなくなりま
す。
AXELA_Bナ_初版.indb 2812016/07/07 9:49:23

282
2. 運転するときに
i-ACTIVSENSE について
フォワードセンシングカメラ (FSC) について¬è”Å“7
÷
‹




この車両にはフォワードセンシングカメラ(FSC)が装備されています 。フォワードセン
シングカメラ  (FSC)  は次のシステムが共用しています。
●アダプティブ ･LED･ ヘッドライト（ALH）
●レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム(LDWS)
●交通標識認識システム(TSR)
●ドライバー ･ アテンション ･ アラート(DAA)
●アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート( アドバンスト SCBS)
●AT 誤発進抑制制御[ 前進時 ]
●スマート ･ ブレーキ ･ サポート(SBS)
フォワードセンシングカメラ
(
FSC)
は
､ 夜間走行時に前方の状況を判断したり､ 車線表
示を検知したりしています。フォワードセンシングカメラ
(

FSC)
が対象物を認識できる
距離は､

周囲の状況により異なります。
フォワードセンシングカメラ
 (FSC)  はルームミラー付近に設置されています。
Ñ¥ë” Å·ï³ï ¬§Ýå
'4$

/
Ð

­
サスペンションを改造しない
車高や車の傾きが変わると前方車や障害物を正しく検知できないため､ シス
テムが正常に作動しなくなったり､ 誤って作動し､ 重大な事故につながるお
それがあります。
AXELA_Bナ_初版.indb 2822016/07/07 9:49:23

283
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
«™
žc ”
正しい作動のため､ 次のことをお守りください。
 ●フォワードセンシングカメラ (FSC) を取外さないでください。システム
が正常に作動しなくなるおそれがあります。
 ●フォワードセンシングカメラ (FSC) のカバーを外さないでください。
 ●インストルメントパネルの上に光を反射するものを置かないでください。
 ●フォワードセンシングカメラ (FSC) 付近のフロントガラスにアクセサ
リ､ ステッカーやフィルムを貼らないでください。フォワードセンシン
グカメラ
  (FSC)   のレンズの前方に妨げとなるものがあると､ 透明なス
テッカーでも誤作動の原因となります。
 ●フォワードセンシングカメラ (FSC) 付近のフロントガラスは､ 汚れた
り曇ったりしないように常に綺麗な状態にしてください。曇ったときは､
曇り取りスイッチを押してガラスの曇りを取ってください。
 ●フロントガラスの手入れをするときは､ ガラスクリーナーなどが､ フォ
ワードセンシングカメラ   (FSC)   のレンズに付着しないようにしてくださ
い。また､ フォワードセンシングカメラ
  (FSC)   のレンズには触れないで
ください。
 ●フォワードセンシングカメラ (FSC) 前方のフロントガラス内側の清掃は
マツダ販売店にご相談ください。
 ●フォワードセンシングカメラ (FSC) のレンズを汚したり､ 傷をつけたり
しないでください。また､ 分解などもしないでください。故障､ 誤動作
の原因になります。
 ●フォワードセンシングカメラ (FSC) 本体周辺の修理を行うときは､ マツ
ダ販売店にご相談ください。
 ●ルームミラー周辺の修理を行うときはマツダ販売店にご相談ください。
 ●カメラのレンズの手入れは､ マツダ販売店にご相談ください。
 ●フォワードセンシングカメラ (FSC)  本体やその周辺部に強い衝撃や力を
加えないでください。万一､ 衝撃が加わった場合は､ アダプティブ ･LED･
ヘッドライト（ALH）､ レーンキープ ･ アシスト ･ システム
 (

LAS)
 &
車線逸脱警報システム
 (

LDWS)､ 交通標識認識システム
 (
TSR)､ ドラ
イバー ･ アテンション ･ アラート
 
(DAA)､
アドバンスト ･ スマート ･ シ
ティ ･ ブレーキ ･ サポート
 
(
アドバンスト SCBS)､ AT 誤発進抑制制御  
[

前進時 ]､ およびスマート ･ ブレーキ ･ サポート
 (
SBS)
 の使用を中止
しマツダ販売店にご相談ください。
 ●フォワードセンシングカメラ (FSC)  の向きは厳密に調整されていますの
で ､ フォワードセンシングカメラ
 (
FSC)
 の取り付け位置を変更したり
､
取り外したりしないでください。故障､ 誤動作の原因になります。
AXELA_Bナ_初版.indb 2832016/07/07 9:49:23

284
2. 運転するときに
i-ACTIVSENSE について
«™
žc ”
4 輪ともすべて指定されたサイズで､ 同一メーカー ･ 同一銘柄 ･ 同一トレッ
ドパターンのタイヤを使用してください。また､ 磨耗差の著しいタイヤを混
ぜて使用しないでください。タイヤを混ぜて使用すると､ フォワードセンシ
ングカメラ
  (FSC)   が正常に作動しなくなるおそれがあります。
žc ”
フォワードセンシングカメラ ( FSC) は ､ ガラスの汚れを検知してお知らせ
する機能を備えていますが､ ビニール袋や氷､ 雪などが付着した場合など､
状況によっては検知できない場合があります。このようなときは前方車を正
しく判断できず､ 正しい制御ができないおそれがあります。常に前方を注意
して運転してください。
ŒÝ
●フォワードセンシングカメラ( FSC)は ､ 次のすべての条件を満たしたときに歩
行者を認識します。
•

歩行者が身長約
1  m ～ 2  m のとき
•

頭部､
両肩､ 脚などの輪郭が判別できるとき
●次のようなときはフォワードセンシングカメラ( FSC)が歩行者と認識できない
場合があります。
•

複数人で歩いているとき､
集団でいるとき
•

別の障害物の近くにいるとき
•


歩行者がしゃがんでいる､
横たわっている､ 前かがみになっているとき
•

歩行者が急に目の前に飛び出してきたとき
•


歩行者が傘をさしている､
大きな荷物を持っているなど､ 何かを持っていると
き
•

夜間などに暗い場所にいる､
背景と近い色の服を着ているなど背景に溶け込ん
でいるとき
●次のような場合は､ フォワードセンシングカメラ( FSC)が正確に対象物を検知
できず､ 各システムが正常に作動しない場合があります。
•

前方車が車高の低い車両のとき
•


前方車と同程度の速度で走行しているとき
•


夜間､
またはトンネル内でヘッドランプを点灯していないとき
AXELA_Bナ_初版.indb 2842016/07/07 9:49:24

285
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次のような場合は､ フォワードセンシングカメラ( FSC)が対象物を検知できな
いことがあります。
•

雨
･ 霧 ･ 雪など天候が悪いとき
•

ウィンドーウォッシャー使用中や降雨時にワイパーを使用していないとき
•


フロントガラスに氷､
曇り､ 雪､ 霜､ 雨滴､ 汚れ､ ビニールなどの異物が付着
しているとき
•

荷台の低いトラック､
極端に車高の低い車両や車高の高い車両
•

模様のない壁の横を走行しているとき
 ( フェンスや縦じま模様の壁を含む )
•

前方車のテールランプ
 ( 尾灯 / 制動灯など )  が消灯しているとき
•

前方車がヘッドランプの照射範囲外にいるとき
•


急カーブ､
急な上り坂､ 急な下り坂を走行しているとき
•

トンネルの出入り口を走行しているとき
•


ル
ーフレールなどを装着してフォワードセンシングカメラ
(
FSC)
を
おおうよ
うな長尺物をのせたとき
•

前方車の排気ガス､
砂や雪､ マンホールやグレーチングなどからの水蒸気など
による煙､ 水しぶきが巻きあがっているとき
•

偏摩耗の著しいタイヤを装着して走行しているとき
•


下り坂や凸凹な道路を走行しているとき
•


路面に水たまりがあるとき
•


夜間や夕方､
朝方､ トンネルや屋内の駐車場など周囲が暗いとき
•

ヘッドランプのレンズが汚れて照射が弱いときや光軸がずれているときなど
ヘッドランプの明るさが十分でないとき
•


対象物がフォワードセンシングカメラ
 (FSC)  の死角にいるとき
•

対象物が横から飛び出したり､
目の前に割り込んだとき
•

自車が車線変更をして対象物に接近したとき
•


対象物との距離が極端に近い状態で走行しているとき
•


タイヤチェーン
･ 応急用スペアタイヤを使用しているとき
•

他の車をけん引しているとき
•


重い荷物の積載などにより車が傾いているとき
•


前方に強い光を受けたとき
 ( 逆光やヘッドランプ上向き  ( ハイビーム )  など )
•

車両前方にたくさんの光を発するものがあるとき
•


前方車にテールランプ
 ( 尾灯 / 制動灯など )  が装備されていないとき
•

キャリアカーなど､
特殊な形状をした車両
AXELA_Bナ_初版.indb 2852016/07/07 9:49:24

286
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●フォワードセンシングカメラ(FSC)は ､ 逆光や霧などで正常に作動できない場
合､ フォワードセンシングカメラ
(
FSC)
に関連するシステムの機能を一時的に
停止し､

次の警告灯を点灯させますが､ 故障ではありません。
•

アダプティブ
･LED･ ヘッドライト  (ALH)  警告灯
•

レーンキープ
･ アシスト ･ システム
(LAS)

&

車線逸脱警報システム

(LDWS)

警告灯
•


スマート
･ ブレーキ ･ サポート / スマート ･ シティ ･ ブレーキ ･ サポート  (SBS/
SCBS)
 警告灯  ( 橙 )
●フォワードセンシングカメラ( FSC)は ､ 高温で正常に機能できない場合､ フォ
ワードセンシングカメラ
(
FSC)
に関連するシステムの機能を一時的に停止し
､
次の警告灯を点灯させますが､ 故障ではありません。エアコンを作動させるなど
してフォワードセンシングカメラ
 (FSC)  周辺の温度を下げてください。
•

アダプティブ
･LED･ ヘッドライト  (ALH)  警告灯
•

レーンキープ
･ アシスト ･ システム
(LAS)

&

車線逸脱警報システム

(LDWS)

警告灯
•


スマート
･ ブレーキ ･ サポート / スマート ･ シティ ･ ブレーキ ･ サポート  (SBS/
SCBS)
 警告灯  ( 橙 )
AXELA_Bナ_初版.indb 2862016/07/07 9:49:24

287
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
レーダーセンサー ( フロント ) について¬è”Å“7
÷
‹




この車両にはレーダーセンサー( フロント )が装備されています。
レーダーセンサー  ( フロント )  は次のシステムが共用しています。
●車間認知支援システム(DRSS)
●マツダ ･ レーダー ･ クルーズ ･ コントロール(MRCC)
●スマート ･ ブレーキ ･ サポート(SBS)
レーダーセンサー
(
フロント )
は､
レーダーセンサー
(
フロント )
から送信される電波が
前方車や障害物に反射し､

もどってきた電波を検知することで制御しています。
レーダーセンサー
 ( フロント )  はフロントのエンブレムの裏側に設置されています。
蔼” ·ï±”
ÑéïÄ

スマート ･ ブレーキ ･ サポート / スマート ･ シティ ･ ブレーキ ･ サポート( SBS/SCBS)
警告灯


(
橙 )
が点灯したときは､
レーダーセンサー
(
フロント )
付近が汚れている可能性
があります。センターディスプレイの「ウォーニング」を確認してください。
→

598ページ「警告灯が点灯､ 点滅したときは」
AXELA_Bナ_初版.indb 2872016/07/07 9:49:24

288
2. 運転するときに
i-ACTIVSENSE について
«™
žc ”
各システムの正しい作動のため､ 次のことをお守りください。
 ●レーダーセンサー ( フロント ) 付近のラジエーターグリル ､ およびエン
ブレム表面にステッカー
 (
透明なものを含む )
 などを貼り付けたり
､ ラ
ジエーターグリルおよびエンブレムをレーダーセンサー
 (

フロント )
 用
の正規品以外の物に取り換えたりしないでください。
 ●レーダーセンサー ( フロント ) は ､ センサー前面の汚れを検知してお知
らせする機能を備えていますが､ ビニール袋や氷､ 雪などが付着した場
合などは､ 検出に時間がかかったり､ 状況によっては検知できない場合
があります。このようなときは､ システムが正常に作動しなくなるおそ
れがありますので､ センサーはいつもきれいにしておいてください。
 ●グリルガードなどを取り付けないでください。
 ●接触事故などでフロント部分を破損したときは､ レーダーセンサー ( フ
ロント )
 の位置がずれることがあります
。ただちにシステムの使用を中
止し､ 必ずマツダ販売店で点検を受けてください。
 ●駐車スペースなどから車両を出すときに､ 他の車両や障害物をフロント
バンパーで押さないでください。レーダーセンサー
 (
フロント )
 に荷重
が加わり､

位置がずれる可能性があります。
 ●レーダーセンサー ( フロント ) を取り外したり ､ 分解､ 改造しないでく
ださい。
 ●レーダーセンサー ( フロント ) 付近を修理 ､ 塗装､ 交換をするときは､
マツダ販売店にご相談ください。
 ●サスペンションを改造しないでください。サスペンションの改造をする
と車の傾きが変わり､ 前方車や障害物を正しく検知できないことがあり
ます。
AXELA_Bナ_初版.indb 2882016/07/07 9:49:24
