2017 MAZDA MODEL AXELA アクセラ｜取扱説明書 (in Japanese)

137
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
2. 運転するときに
i-ELOOP について
i-ELOOP とは¬è”Å“7
÷
‹




i-ELOOP とは､ 減速エネルギー回生システムです。ブレーキ操作やエンジンブレーキで
減速する際に発生する運動エネルギーを発電機により電気エネルギーに変換し､ 変換され
た電気エネルギーを蓄電器

(
キャパシターおよびバッテリー )
に蓄えます。蓄電された電
気

エネルギーは､ バッテリー充電やエアコン､ ヘッドランプなどの車両電装品の電源とし
て活用しています。
●運動エネルギーを電気エネルギーに変換する発電機には､ 車両状態に応じて効率的に
発電できる可変電圧式オルタネーターを採用しています。
●発電された大量の電気エネルギーを瞬時に蓄え､ すばやく取り出すことのできるキャ
パシターを採用しています。
●蓄電された電気エネルギーを車両電装品で使用可能な電圧に降圧する DC-DC コン
バーターを採用しています。
ž« ·ç 0''
ž«·ç 0/
n
¤Éçª ”
s
\
–OÌ¿
Âæ ”
¤ï ´ï
D!?yÜyy
¦ç »É”»”
D!?yÜyy
¦ç »É”»” ©ß
ͳ »” %$%$yyy
¯ï Ì”»”
–O Ì¿
Âæ ”
¤ï ´ï
©ßͳ »” %$%$yyy
¯ï Ì”»”
»  à
» à
áˆ ¤Éçª ”
?> ¤Éçª ”
†?
÷
¼
†?
÷
¼
AXELA_Bナ_初版.indb 1372016/07/07 9:48:27

138
2. 運転するときに
i-ELOOP について
D!?yÜy
¦ç
»É ”»”
©ßͳ »”
%$%$ ¯ïÌ”»”
«™
Ð

­
次のものには高電流が流れているため触れないでください。
 ●可変電圧式オルタネーター
 ●DC-DC コンバーター
 ●キャパシター
ŒÝ
●i-ELOOP のエネルギー回生状況を燃費モニターの i-stop/i-ELOOP 状態表示に
表示します。
→ 141ページ

「i-stop/i-ELOOP
状態表示」
●エアコンやヘッドランプなどの車両電装品の使用状況によっては燃費に差が生じ
ることがあります。
●キャパシターを廃棄する場合は､ 必ずマツダ販売店にご相談ください。
詳しくは次の URL を参照ください。
http://www.mazda.com/csr/environment/recycling
i-ELOOP 表示灯
長期間お車を使用しなかった後などにエンジンを始動
すると､ i-ELOOP 表示灯が点滅することがあります。
表示灯が消えるまでアイドリング状態で待機すること
をおすすめします。
AXELA_Bナ_初版.indb 1382016/07/07 9:48:28

139
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●i-ELOOP 表示灯点滅中に走行するとチャイムが鳴ります。
●i-ELOOP 表示灯点滅中にハンドルを操作すると通常のハンドル操作より重くな
るときがありますが､ 異常ではありません。エンジンをかけたまま安全な場所に
停車し､ ハンドル操作をしないでください。しばらくすると表示灯が消えて､ 通
常のハンドル操作に戻ります。
AXELA_Bナ_初版.indb 1392016/07/07 9:48:28

140
2. 運転するときに
燃費モニター
燃費モニター¬è”Å“7
÷
‹




センターディスプレイ内の各アイコンを操作することにより i-stop/i-ELOOP 状態表示､
燃費情報､ i-stop 効果を切り替え表示します。また､ 運転終了後､ エンディング表示が
ON のときは､ 今回の運転のエネルギー効率実績などを表示します。
1. ホーム画面のアイコンを選択して､ アプリケーション画面を表示します。
2. 燃費モニターを選択します。
3. コマンダースイッチを操作､ または画面にタッチしてメニューを表示します。
4. メニュー内のアイコンを選択します。各アイコンは次の様に機能します。
メニュー表示を閉じます。
アプリケーション画面にもどります。
燃 費 モ ニ タ ー の 表 示 を､ i-stop/i-ELOOP 状 態 表
示､ i-stop 効果表示､ 燃費情報の順に切り替えます。
燃費データをリセットします。
次のセッティング画面を表示します。
●エンディング表示の ON/OFF 切り替え
●燃費データのリセットをトリップメーター
(TRIP

A)

と
同期させる機能の ON/OFF 切り替
え
ŒÝ
電源ポジションを ON から OFF にしたときの燃費モニター画面が､次回電源ポジショ
ン ON したとき､ 最初の燃費モニター画面になります。
燃費情報
燃費に関する情報を表示します。
過去 60 分間の燃費を表示します。
●過去 1 ～ 10 分間は､ 1 分間毎の燃費を表示し
ます。
●過去 10 ～ 60 分間は､ 10 分間毎の燃費を表
示します。
過去 5 回分のリセット時の平均燃費とリセット後
(

現在 )  の平均燃費を表示します。
走行開始後の平均燃費を 1 分間毎に算出して表示
します。
AXELA_Bナ_初版.indb 1402016/07/07 9:48:29

141
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●燃費データは､ 次の操作を行なうとリセットされます。
•

メニュー画面からリセットスイッチを押す。
•


燃費モニターとトリップメーターを同期させる機能が
ON のとき､ トリップ
メーターで TRIP
 A をリセットする。
•

トリップコンピューターに表示される平均燃費情報を消去する。
●燃費データリセット後､ 平均燃費算出中は“―――”が表示されます。
●燃費データは､ メニュー画面からリセットスイッチを押すとリセットできます。
また､ 燃費モニターとトリップメーターを同期させる機能が ON のときは､ 燃費
モニターの燃費データをリセットする､ またはトリップメーターの TRIP
A
をリ
セットすると､ 燃費データと TRIP
 A が同時にリセットされます。
i-stop/i-ELOOP 状態表示
i-stop の作動状況､ および i-ELOOP のエネルギー回生状況を表示します。
減速エネルギーを利用して発電した電気の量と､ 発電した電気が蓄電器に流れている状
態を表示します。表示は発電量が増えると太くなります。
蓄電器に蓄えている電気の量を表示します。
蓄電器に蓄えられた電気を電装品に供給している状態を表示します。( 車全体が同時に
発光します。)
平均燃費を表示します。
AXELA_Bナ_初版.indb 1412016/07/07 9:48:30

142
2. 運転するときに
燃費モニター
アイドリングストップが可能かどうかの準備状況を表示します。
アイドリングストップ準備状況をアイコン(エンジン､ バッテリーおよびエアコン ) の
色で表示します。 準備ができたアイコンは発光します。発光していないアイコンは準備
ができていないことを知らせます。
車両停止時のアイドリングストップ状況を表示します。
アイドリングストップしていないとき､ アイドリングストップするために必要な運転者
の操作を表示します。
アイドリングストップ中､ 現在のアイドリングストップ時間と累積のアイドリングス
トップ時間を表示します。
アイドリングストップの作動状況をエンジン部分の色で表示します。アイドリングス
トップ中は青色､ アイドリングストップしていないときは灰色で表示します。
AXELA_Bナ_初版.indb 1422016/07/07 9:48:31

143
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
i-stop 効果表示
エネルギー効率実績を表示します。
システムの効果により削減された二酸化炭素
(CO2)排出量に応じてリーフ( 葉 )が成長します。
成長したリーフは累計され､ 本数を表示します。
アイドリングストップで延ばすことが出来た全走
行距離を表示します。

全停車時間のうち､ アイドリングストップの割合を
表示します。
アイドリングストップした時間を表示します。
全停車時間を表示します。
エンディング表示
燃費モニターのエンディング表示が ON の場合は､ 電源ポジションを ON から OFF にし
たとき､ エネルギー効率実績を表示します。
ŒÝ
燃費モニターと i-DM のエンディング表示を両方 ON にしているときは､ 両方のエン
ディングが表示されます。
AXELA_Bナ_初版.indb 1432016/07/07 9:48:32

144
2. 運転するときに

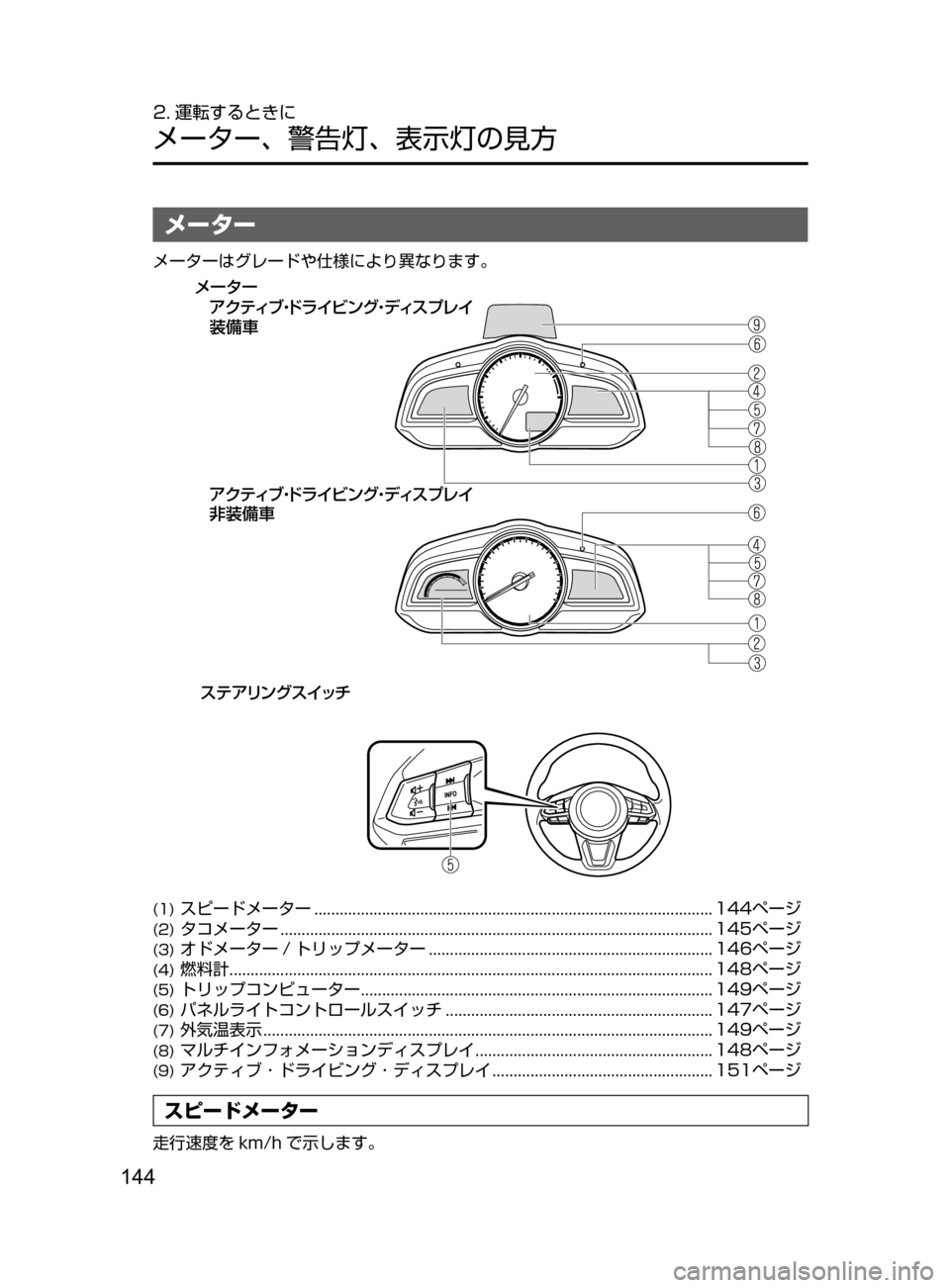

メーター､ 警告灯､ 表示灯の見方
メーター
メーターはグレードや仕様により異なります。
ž«ÂŸ
