2017 MAZDA MODEL 6 Manual del propietario (in Spanish)

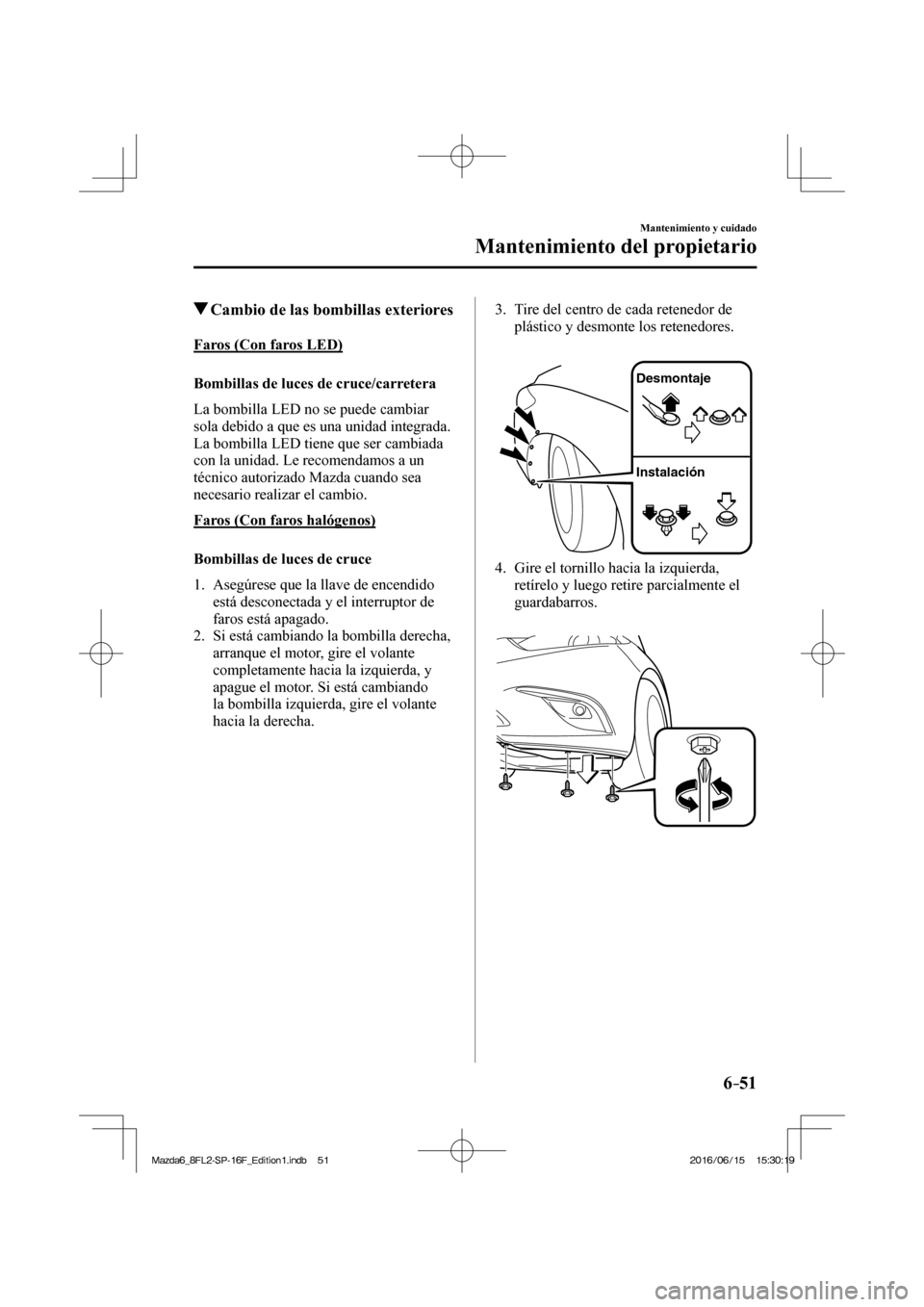

6–51
Mantenimiento y cuidado
Mantenimiento del propietario
Cambio de las bombillas exteriores
Faros (Con faros LED)
Bombillas de luces de cruce/carretera
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Faros (Con faros halógenos)
Bombillas de luces de cruce
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha. 3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.


Desmontaje
Instalación

4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.



/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

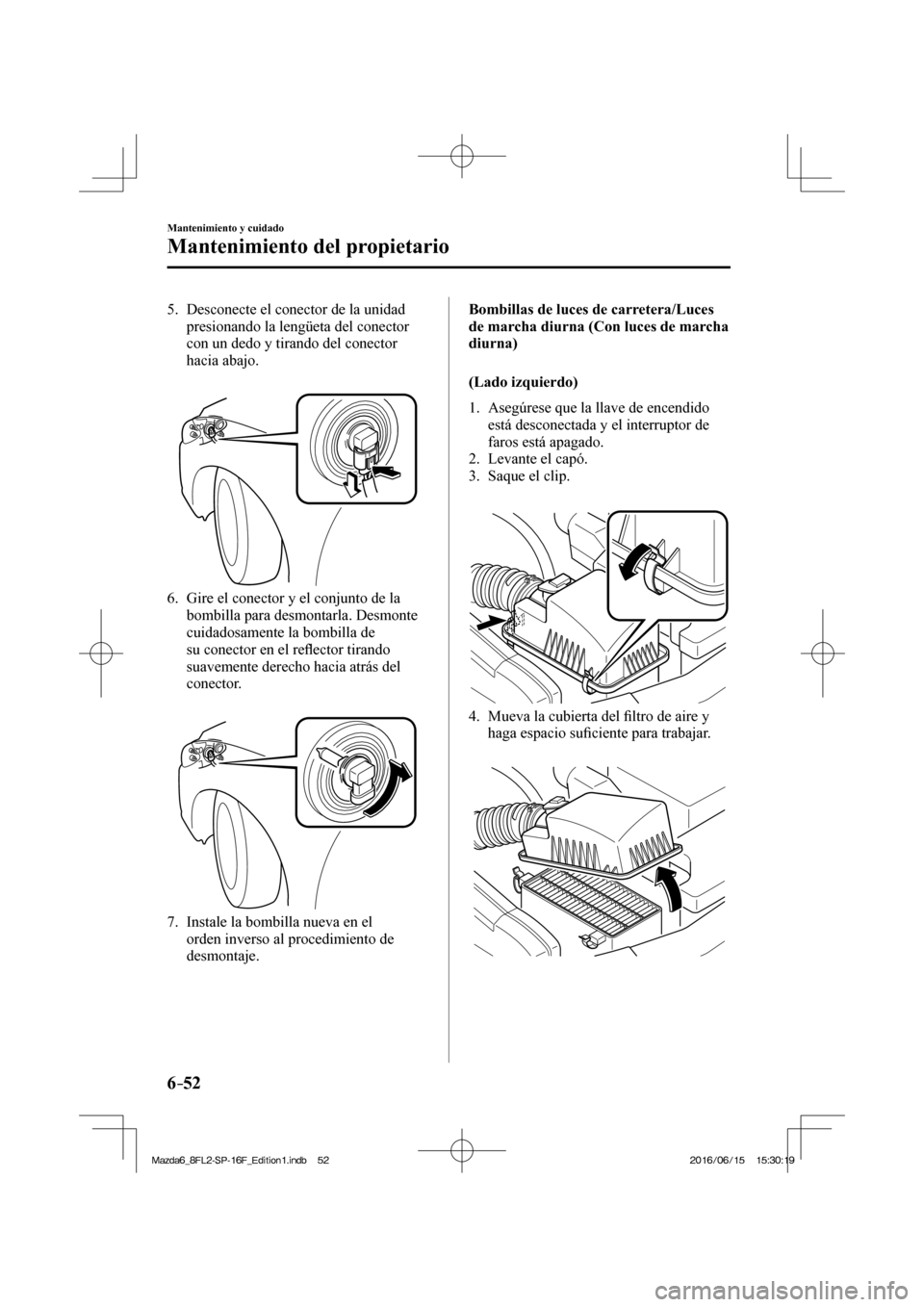

6–52
Mantenimiento y cuidado
Mantenimiento del propietario
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.



6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el reÀ ector tirando
suavemente derecho hacia atrás del
conector.



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Bombillas de luces de carretera/Luces
de marcha diurna (Con luces de marcha
diurna)
(Lado izquierdo)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3. Saque el clip.



4. Mueva la cubierta del ¿ ltro de aire y
haga espacio su¿ ciente para trabajar.



/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

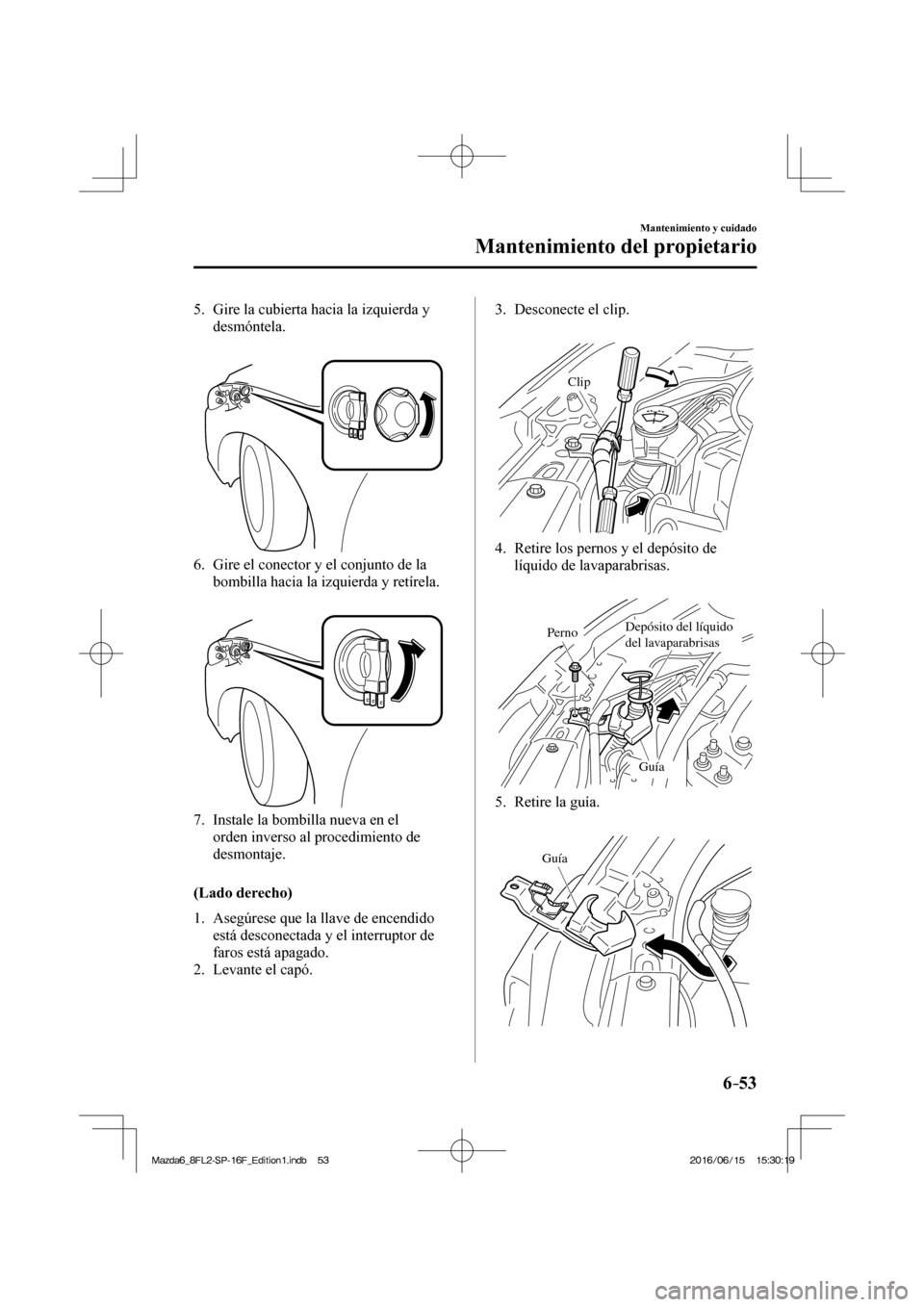

6–53
Mantenimiento y cuidado
Mantenimiento del propietario
5. Gire la cubierta hacia la izquierda y
desmóntela.



6. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

(Lado derecho)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó. 3. Desconecte el clip.


Clip

4. Retire los pernos y el depósito de
líquido de lavaparabrisas.


Depósito del líquido
del lavaparabrisasPerno
Guía

5. Retire la guía.


Guía

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

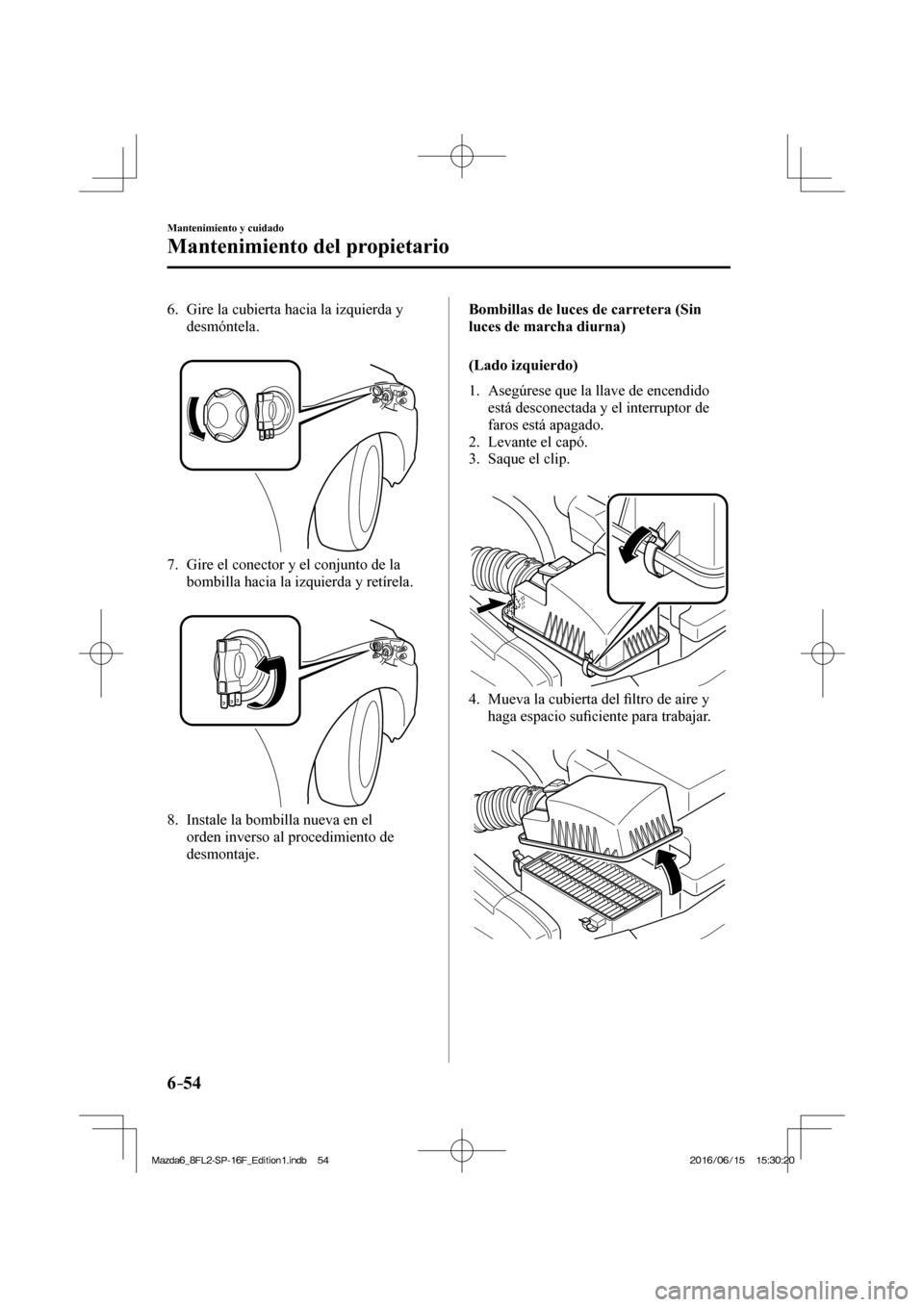

6–54
Mantenimiento y cuidado
Mantenimiento del propietario
6. Gire la cubierta hacia la izquierda y
desmóntela.



7. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.



8. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Bombillas de luces de carretera (Sin
luces de marcha diurna)
(Lado izquierdo)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3. Saque el clip.



4. Mueva la cubierta del ¿ ltro de aire y
haga espacio su¿ ciente para trabajar.



/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

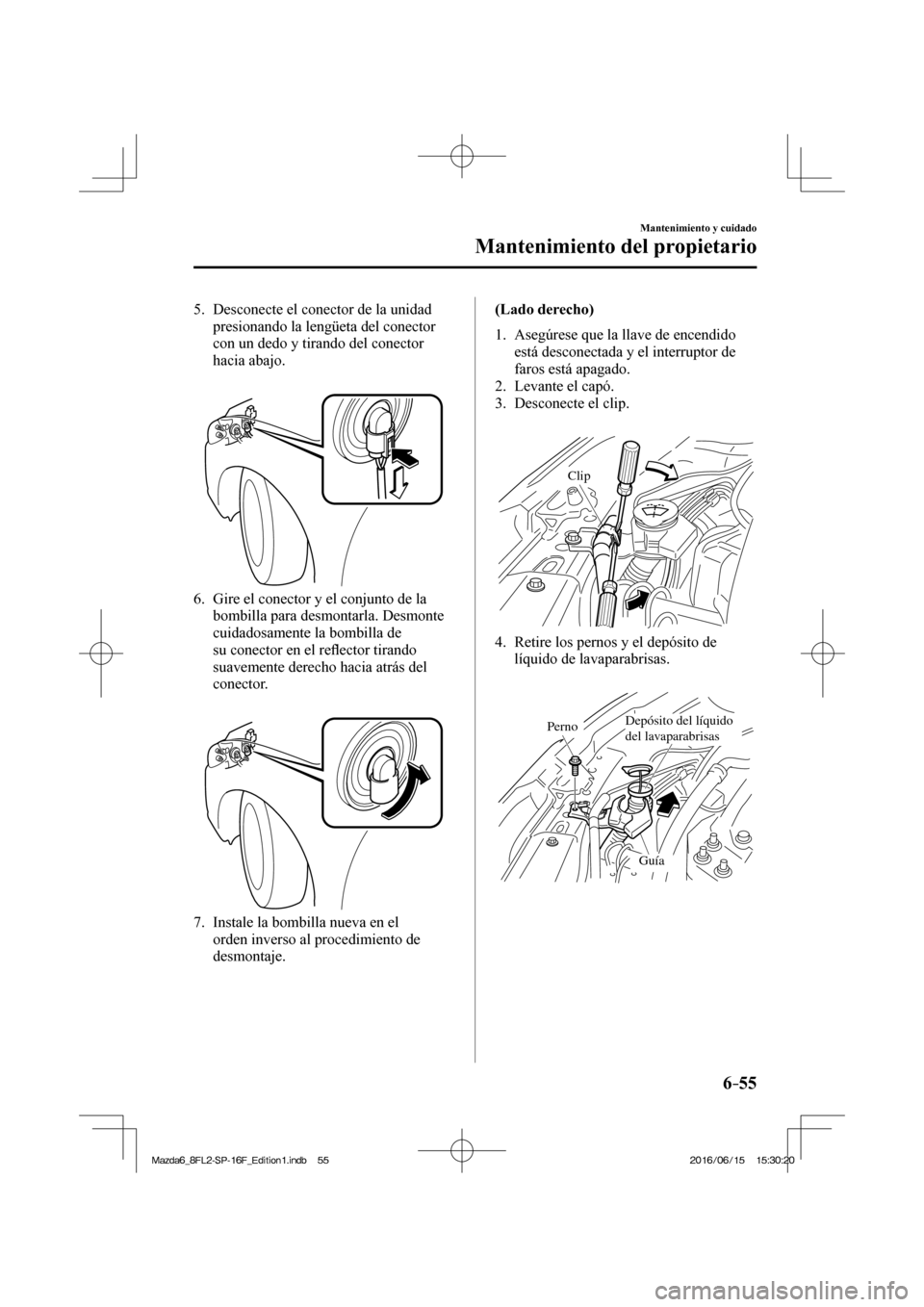

6–55
Mantenimiento y cuidado
Mantenimiento del propietario
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.



6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el reÀ ector tirando
suavemente derecho hacia atrás del
conector.



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

(Lado derecho)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3. Desconecte el clip.


Clip

4. Retire los pernos y el depósito de
líquido de lavaparabrisas.


Depósito del líquido
del lavaparabrisasPerno
Guía

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

6–56
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
5. Retire la guía.


Guía

6. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.



7. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el reÀ ector tirando
suavemente derecho hacia atrás del
conector.



8. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Luces de marcha diurna/Luces de
estacionamiento (Con faros LED),
Iluminación de rúbrica en forma de ala
*
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

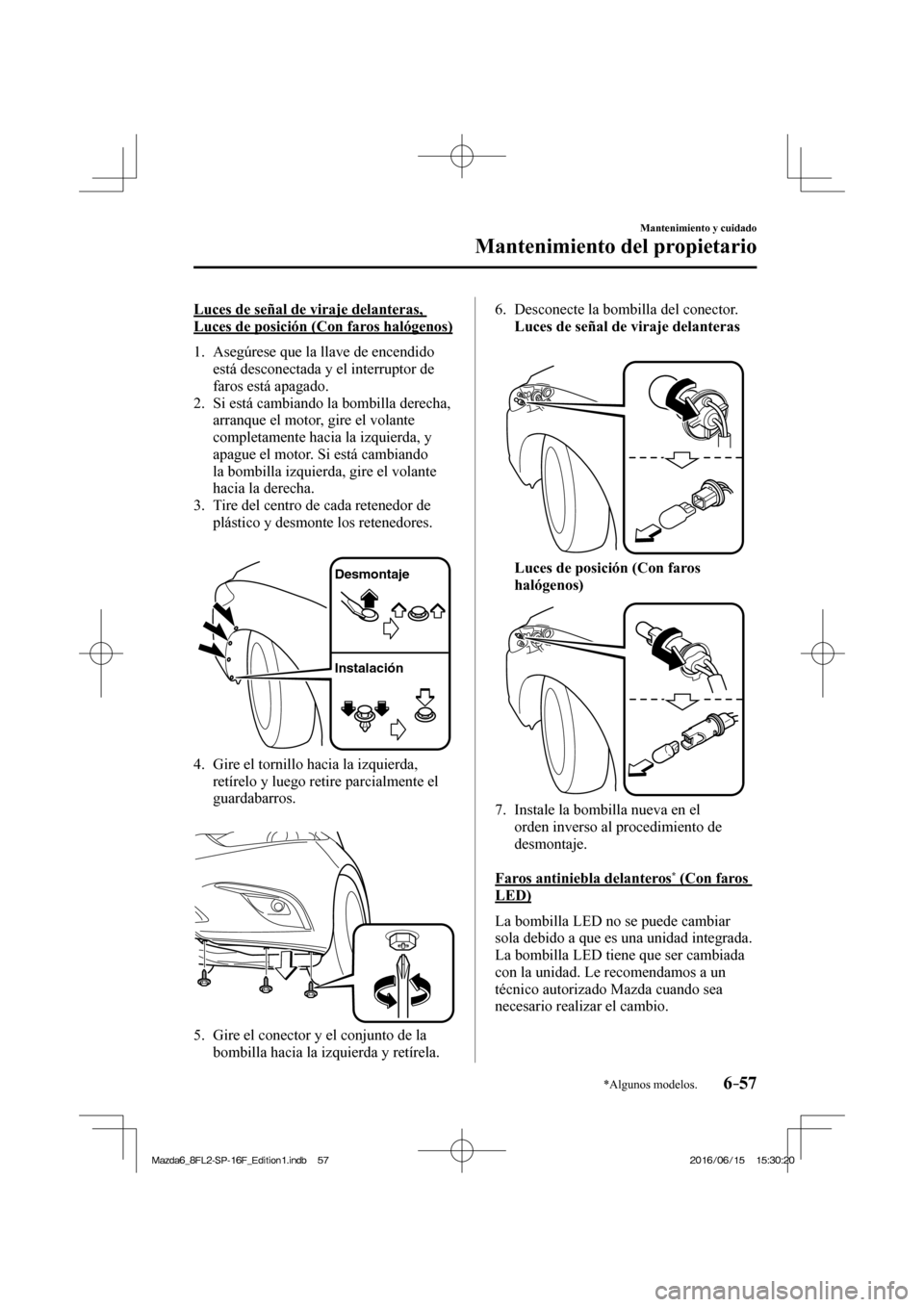

6–57
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Luces de señal de viraje delanteras,
Luces de posición (Con faros halógenos)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.


Desmontaje
Instalación

4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.



5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.
Luces de señal de viraje delanteras



Luces de posición (Con faros
halógenos)


7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Faros antiniebla delanteros * (Con faros
LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

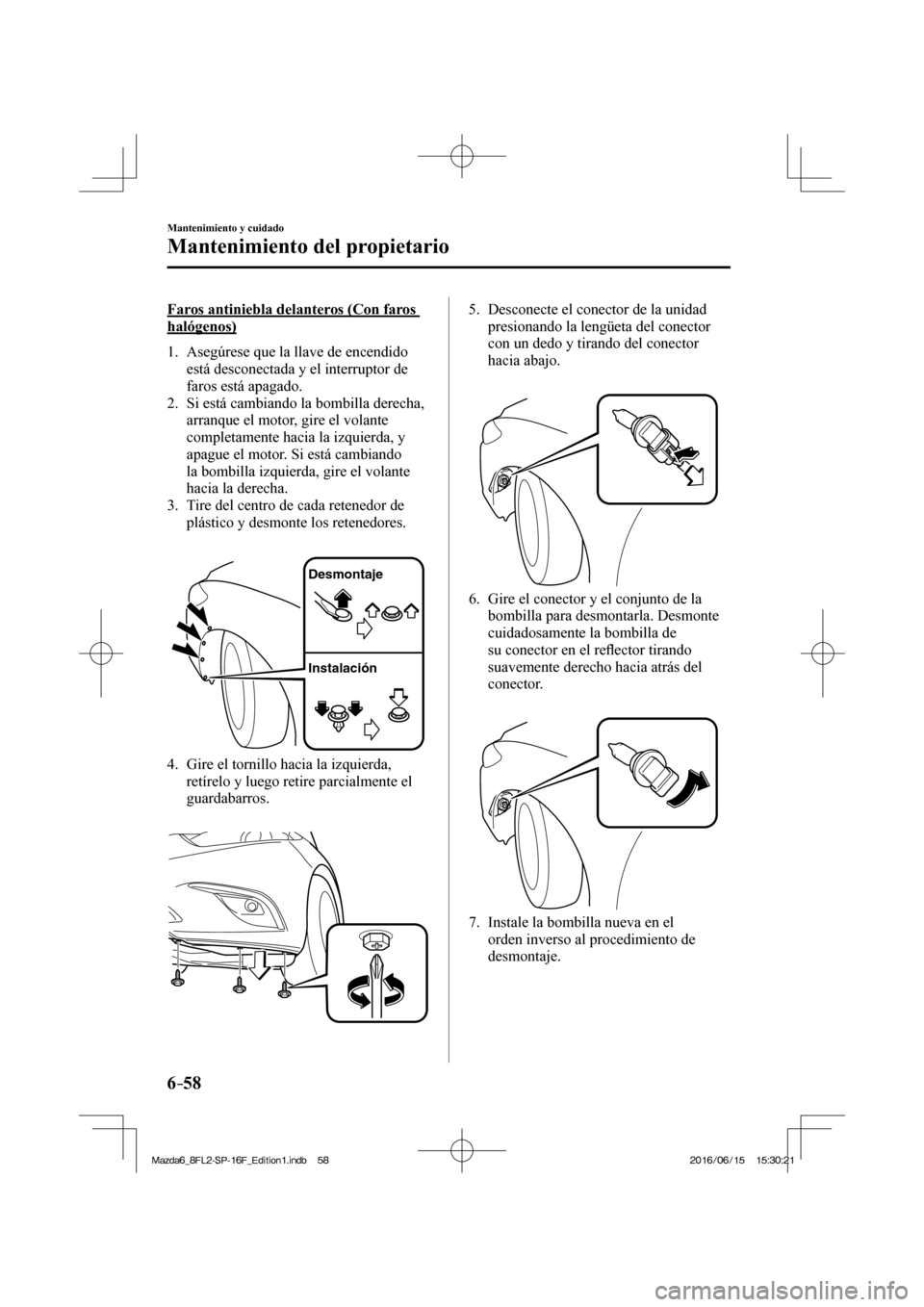

6–58
Mantenimiento y cuidado
Mantenimiento del propietario
Faros antiniebla delanteros (Con faros
halógenos)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.


Desmontaje
Instalación

4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.


5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.



6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el reÀ ector tirando
suavemente derecho hacia atrás del
conector.



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
