2017 MAZDA MODEL 6 Manual del propietario (in Spanish)

4–55
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página


(Ambar) * Indicación de advertencia KEY 7-40


(Rojo) * Advertencia KEY *1 Malfuncionamiento
7-40 ,
Excepto
malfuncionamiento
7-49


(Ambar) * Advertencia i-stop *1 7-40


(Ambar) * Indicación de advertencia i-ELOOP 7-40


(Ambar) * Indicación de advertencia/advertencia del sistema de control de luces
de carretera (HBC) *1 7-40


(Ambar) * Indicación de advertencia/advertencia de faros LED adaptativos
(ALH) *1 7-40

* Indicación de advertencia de monitoreo de punto ciego (BSM) 7-40


(Ambar) * Indicación de advertencia de control de crucero de radar de Mazda
(MRCC) 7-40


(Ambar) * Advertencia del sistema de advertencia de abandono de carril
(LDWS) *1 4-143


(Ambar)
* Indicación de advertencia del sistema de asistencia de mantención
en carril (LAS) y el sistema de advertencia de abandono de carril
(LDWS) 7-40


(Ambar) * Indicación de advertencia de alerta de atención de conductor (DAA) 7-40

* Advertencia de faros LED 7-40


* Indicación de advertencia/advertencia del soporte de freno
inteligente/soporte de freno de ciudad inteligente (SBS/SCBS) *1 7-49
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

4–56
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página

Indicación de advertencia/advertencia de nivel bajo de combustible 7-49

* Advertencia de 120 km/h *1 7-49

Advertencia de cinturón de seguridad (Asiento delantero) 7-49

(Rojo) * Advertencia de cinturón de seguridad (Asiento trasero) 7-49


* Indicación de advertencia/Advertencia de nivel bajo del líquido del
lavador 7-49


* Indicación de advertencia de puerta mal cerrada 7-49


* Indicación de advertencia de tapa del maletero mal cerrada 7-49


* Indicación de advertencia de compuerta trasera mal cerrada 7-49

* Advertencia de puerta mal cerrada 7-49
*1 La luz se enciende cuando el encendido se conecta para una veri¿ cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.


/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

4–57
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Indicación/Indicadores
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.

Señal Indicador Página


(Verde) * Indicador de cinturón de seguridad (Asiento trasero) 2-23

* Indicador de desactivación de la bolsa de aire del acompañante *1 2-51

Indicador de seguridad *1 3-55


(Blanco/Verde) Indicación/indicador KEY 4-6

* Indicación de la alarma de velocidad del vehículo 4-48

Indicación/indicador de llave *1 4-61

* Indicador de incandescencia *1 4-61

* Indicador/indicación de ¿ ltro de partículas Diesel *1 4-251


(Azul) * Indicador de temperatura baja de refrigerante del motor 4-61

Indicación de posición de cambio 4-69

Indicación/indicador de luz encendida 4-79

Indicador de luces de carretera Luces de carretera y
de cruce
4-83 ,
Destello de faros
4-83

Indicadores de advertencia de peligro/señales de viraje Señales de viraje y
de cambio de pista
4-89 ,
Destellador de aviso
de peligro
4-99
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

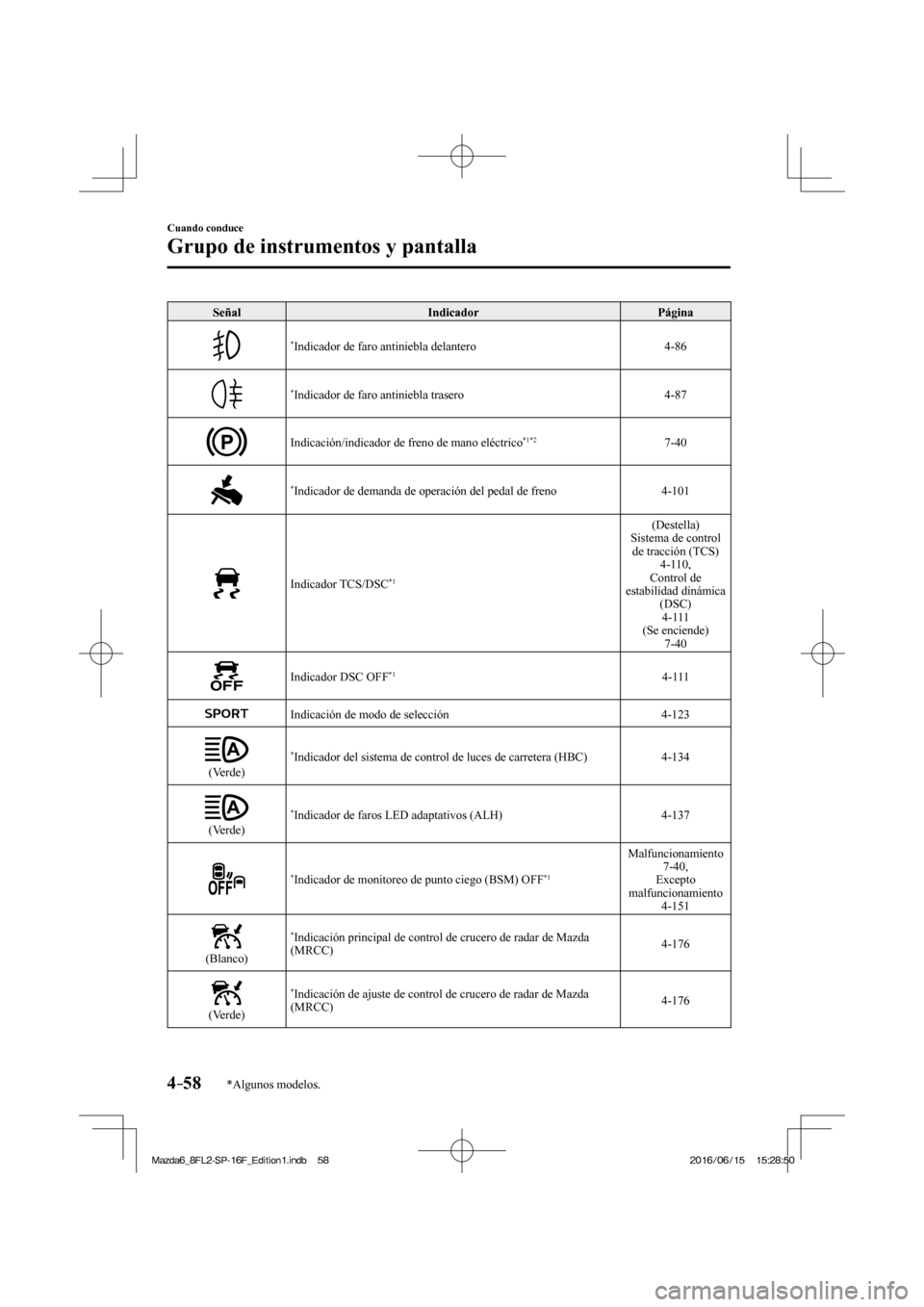

4–58
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicador Página

* Indicador de faro antiniebla delantero 4-86

* Indicador de faro antiniebla trasero 4-87

Indicación/indicador de freno de mano eléctrico *1*2 7-40

* Indicador de demanda de operación del pedal de freno 4-101

Indicador TCS/DSC *1 (Destella)
Sistema de control
de tracción (TCS)
4-110 ,
Control de
estabilidad dinámica
(DSC)
4-111
(Se enciende)
7-40

Indicador DSC OFF *1 4-111


Indicación de modo de selección 4-123


(Verde) * Indicador del sistema de control de luces de carretera (HBC) 4-134


(Verde) * Indicador de faros LED adaptativos (ALH) 4-137

* Indicador de monitoreo de punto ciego (BSM) OFF *1 Malfuncionamiento
7-40 ,
Excepto
malfuncionamiento
4-151


(Blanco) * Indicación principal de control de crucero de radar de Mazda
(MRCC) 4-176


(Verde) * Indicación de ajuste de control de crucero de radar de Mazda
(MRCC) 4-176
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

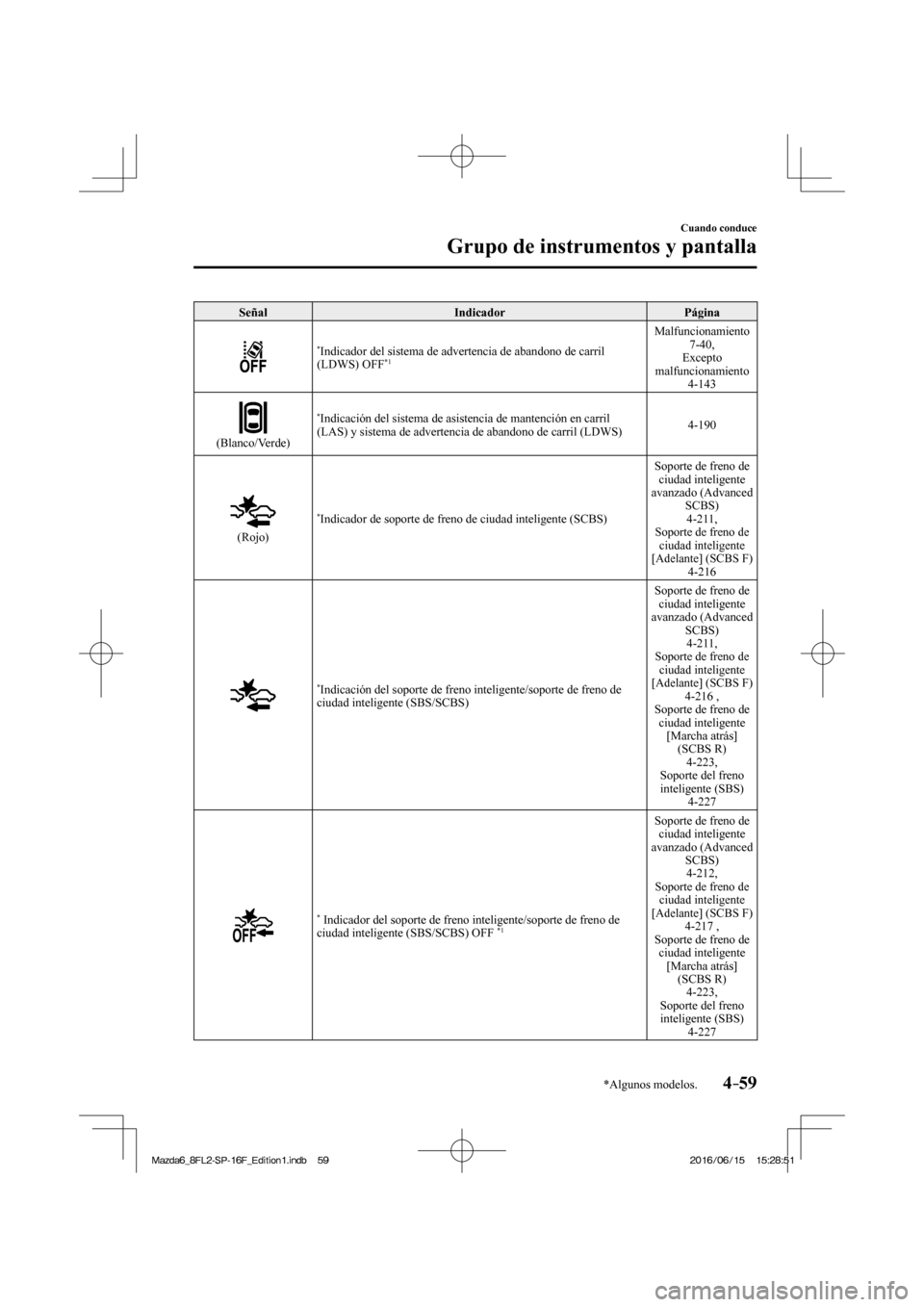

4–59
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicador Página


* Indicador del sistema de advertencia de abandono de carril
(LDWS) OFF *1 Malfuncionamiento
7-40 ,
Excepto
malfuncionamiento
4-143


(Blanco/Verde) * Indicación del sistema de asistencia de mantención en carril
(LAS) y sistema de advertencia de abandono de carril (LDWS) 4-190


(Rojo) * Indicador de soporte de freno de ciudad inteligente (SCBS) Soporte de freno de
ciudad inteligente
avanzado (Advanced
SCBS)
4-211 , Soporte de freno de
ciudad inteligente
[Adelante] (SCBS F)
4-216


* Indicación del soporte de freno inteligente/soporte de freno de
ciudad inteligente (SBS/SCBS) Soporte de freno de
ciudad inteligente
avanzado (Advanced
SCBS)
4-211 ,
Soporte de freno de
ciudad inteligente
[Adelante] (SCBS F)
4-216 ,
Soporte de freno de
ciudad inteligente
[Marcha atrás]
(SCBS R)
4-223 ,
Soporte del freno
inteligente (SBS)
4-227


* Indicador del soporte de freno inteligente/soporte de freno de
ciudad inteligente (SBS/SCBS) OFF *1 Soporte de freno de
ciudad inteligente
avanzado (Advanced
SCBS)
4-212 ,
Soporte de freno de
ciudad inteligente
[Adelante] (SCBS F)
4-217 ,
Soporte de freno de
ciudad inteligente
[Marcha atrás]
(SCBS R)
4-223 ,
Soporte del freno
inteligente (SBS)
4-227
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

4–60
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicador Página


(Blanco) * Indicación de alerta de atención de conductor (DAA) 4-166


(Verde) * Indicador i-ELOOP 4-115


(Blanco) * Indicación principal de crucero 4-241


(Verde) * Indicación de ajuste de crucero 4-241


(Blanco) * Indicación principal de limitador de velocidad ajustable 4-203


(Verde) * Indicación de ajuste de limitador de velocidad ajustable 4-203
*1 La luz se enciende cuando el encendido se conecta para una veri¿ cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
*2 La luz permanece continuamente encendida cuando se aplica el freno de mano eléctrico.

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

4–61
Cuando conduce
Grupo de instrumentos y pantalla
Indicador de incandescencia
(SKYACTIV-D 2.2)

Esta luz se enciende cuando el encendido
está en ON.
Se apaga cuando las bujías de
incandescencia están calientes. Si se
deja el encendido en ON durante un
largo período de tiempo sin que el motor
funcione después que las bujías de
incandescencia se hayan calentado, las
bujías de incandescencia se podrían volver
a calentar lo que hará que se encienda el
indicador de incandescencia.
Indicador de llave

Cuando el encendido se cambia a ON, el
indicador de llave se enciende y luego se
apaga después de algunos segundos.
Cuando se enciende
El indicador de llave se enciende cuando
se alcanza el período de mantenimiento
programado. Veri¿ que el contenido y
realice el mantenimiento.
Consulte la sección Monitor de
mantenimiento en la página 6-16 .
Cuando destella (SKYACTIV-D 2.2)
El sedimentador separa el agua del
combustible.
Si se acumula agua en este ¿ ltro,
destellará la luz de advertencia. Cuando
esto ocurre, consulte un técnico experto,
le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Indicador de temperatura baja de
refrigerante del motor (Azul)

La luz se enciende continuamente cuando
la temperatura de refrigerante del motor
está baja y se desconecta después que el
motor está caliente.
Si el indicador de temperatura baja
del refrigerante del motor permanece
encendida después que el motor
está lo su¿ cientemente caliente, el
sensor de temperatura puede tener un
malfuncionamiento. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

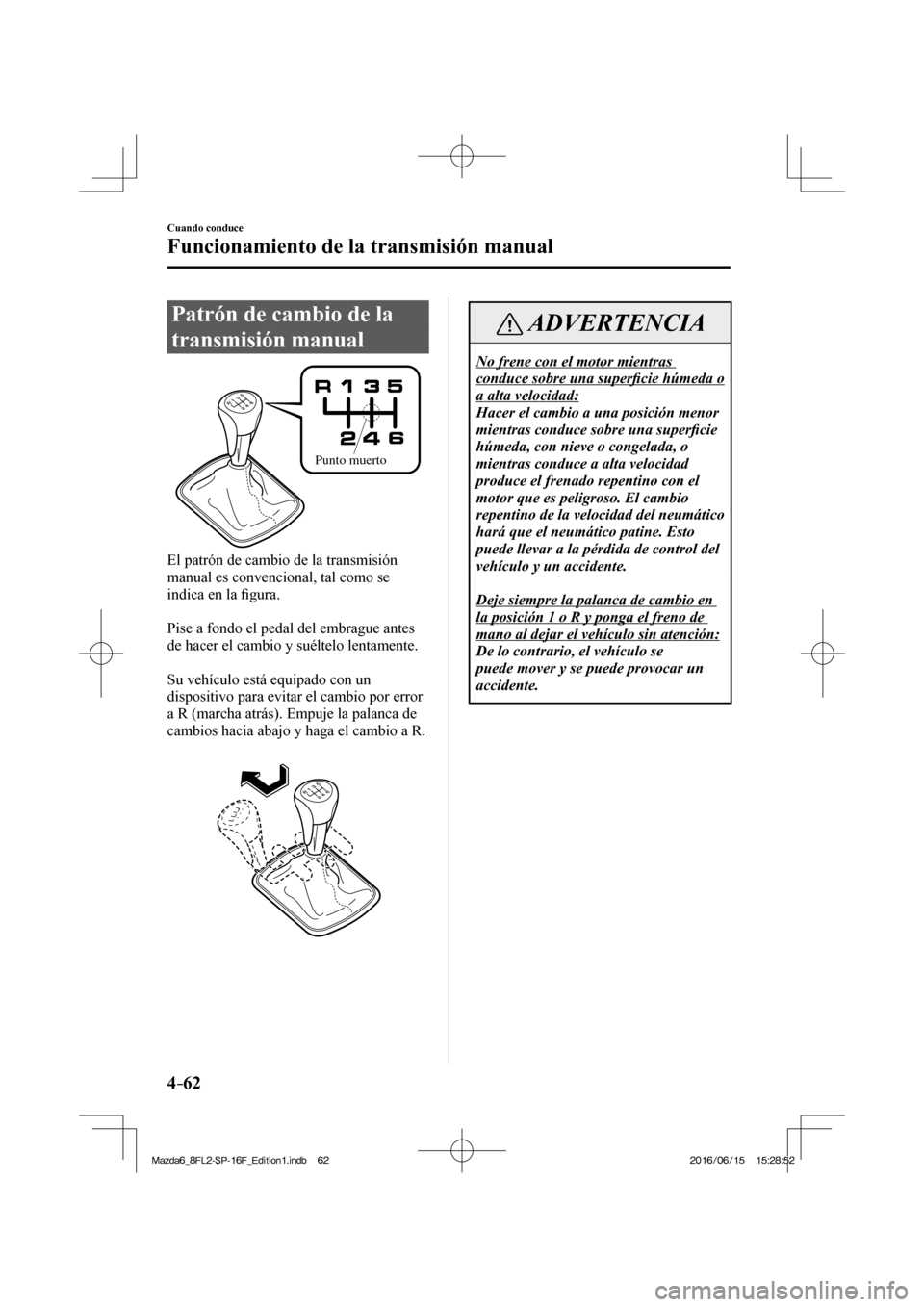

4–62
Cuando conduce
Funcionamiento de la transmisión manual
Patrón de cambio de la
transmisión manual

Punto muerto

El patrón de cambio de la transmisión
manual es convencional, tal como se
indica en la ¿ gura.

Pise a fondo el pedal del embrague antes
de hacer el cambio y suéltelo lentamente.

Su vehículo está equipado con un
dispositivo para evitar el cambio por error
a R (marcha atrás). Empuje la palanca de
cambios hacia abajo y haga el cambio a R.



ADVERTENCIA
No frene con el motor mientras
conduce sobre una super¿ cie húmeda o
a alta velocidad:
Hacer el cambio a una posición menor
mientras conduce sobre una super¿ cie
húmeda, con nieve o congelada, o
mientras conduce a alta velocidad
produce el frenado repentino con el
motor que es peligroso. El cambio
repentino de la velocidad del neumático
hará que el neumático patine. Esto
puede llevar a la pérdida de control del
vehículo y un accidente.

Deje siempre la palanca de cambio en
la posición 1 o R y ponga el freno de
mano al dejar el vehículo sin atención:
De lo contrario, el vehículo se
puede mover y se puede provocar un
accidente.
