2017 MAZDA MODEL 6 Manual del propietario (in Spanish)

4–255
Cuando conduce
Monitor retrovisor
NOTA
  El rango de exhibición varía dependiendo del vehículo y las condiciones del camino.
 El rango exhibible es limitado. No se pueden exhibir los objetos debajo del paragolpes
o alrededor de los extremos del paragolpes.
  La distancia que aparece en la imagen exhibida es diferente de la distancia real debido
a que la cámara de estacionamiento para ver hacia atrás está equipada con una lente
especí¿ ca.

 Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
  Algunos accesorios del vehículo instalado opcionalmente pueden ser capturados por
la cámara. No instale ninguna parte opcional que pueda interferir con la visión de la
cámara, como partes de iluminación o partes hechas de material reÀ ectivo.

 Podría resultar difícil ver la exhibición en las siguientes condiciones, sin embargo, no
indica un malfuncionamiento.



 En áreas oscuras.



 Cuando la temperatura de la lente es alta/baja.



 Cuando la cámara está húmeda como en un día lluvioso o durante períodos de
humedad alta.



 Cuando haya materiales extraños como barro pegados alrededor de la cámara.



 Cuando la lenta de la cámara reÀ eje los rayos solares o los faros.

 La exhibición de la imagen se puede demorar si la temperatura próxima a la cámara
está baja.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

4–256
Cuando conduce
Monitor retrovisor
Viendo la pantalla
Tipo exhibición de líneas de asistencia de camino predecido del vehículo
El modo de guía de camino proyectado exhibe el camino predecido del vehículo después de
girar el volante.
Use este modo para estacionar su vehículo en un estacionamiento o garaje.

bac

a) Camino proyectado del vehículo (amarillo)
Estas líneas se exhiben como una referencia para el camino proyectado del vehículo.
Las líneas que exhiben el camino del vehículo proyectado cambian después que gira el
volante.
b) Líneas de ancho de vehículo extendido (azul)
Estas líneas indican el ancho extendido del vehículo.
Estas líneas no se exhiben cuando las ruedas del vehículo están derechas hacia adelante.
c) Líneas de guía de distancia
Estas líneas indican la distancia aproximada a un punto medido desde la parte trasera del
vehículo (desde el extremo del paragolpes).
La línea azul indica el punto aproximadamente 50 cm del paragolpes trasero.
Las líneas roja y amarilla, que cambian de posición después que gira el volante, indican
los puntos aproximadamente 50 cm para la línea roja y 100 cm para la línea amarilla
desde el paragolpes trasero (en el punto central de cada una de las líneas).
Ocurre un error cuando las ruedas no están derechas hacia adelante.
En la ¿ gura anterior, el lado derecho del vehículo está en una posición más cercana a la
distancia actual exhibida por las líneas de guía de distancia (roja: aproximadamente un
punto a 50 cm, amarillo: aproximadamente un punto a 100 cm del paragolpes trasero),
mientras que el lado izquierdo está en una posición más lejos.

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

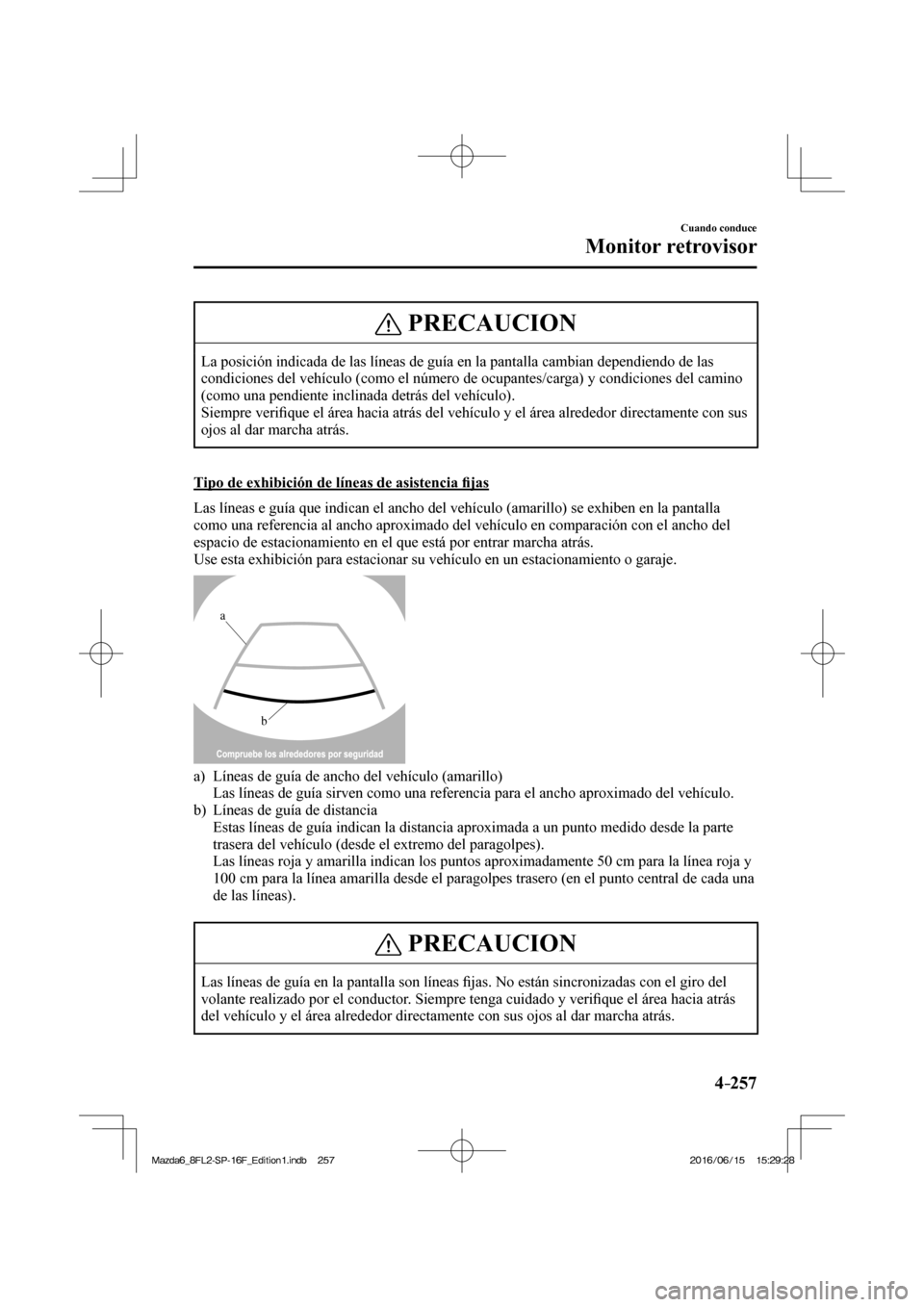

4–257
Cuando conduce
Monitor retrovisor
PRECAUCION
La posición indicada de las líneas de guía en la pantalla cambian dependiendo de las
condiciones del vehículo (como el número de ocupantes/carga) y condiciones del camino
(como una pendiente inclinada detrás del vehículo).
Siempre veri¿ que el área hacia atrás del vehículo y el área alrededor directamente con sus
ojos al dar marcha atrás.
Tipo de exhibición de líneas de asistencia ¿ jas
Las líneas e guía que indican el ancho del vehículo (amarillo) se exhiben en la pantalla
como una referencia al ancho aproximado del vehículo en comparación con el ancho del
espacio de estacionamiento en el que está por entrar marcha atrás.
Use esta exhibición para estacionar su vehículo en un estacionamiento o garaje.

b
a

a) Líneas de guía de ancho del vehículo (amarillo)
Las líneas de guía sirven como una referencia para el ancho aproximado del vehículo.
b) Líneas de guía de distancia
Estas líneas de guía indican la distancia aproximada a un punto medido desde la parte
trasera del vehículo (desde el extremo del paragolpes).
Las líneas roja y amarilla indican los puntos aproximadamente 50 cm para la línea roja y
100 cm para la línea amarilla desde el paragolpes trasero (en el punto central de cada una
de las líneas).

PRECAUCION
Las líneas de guía en la pantalla son líneas ¿ jas. No están sincronizadas con el giro del
volante realizado por el conductor. Siempre tenga cuidado y veri¿ que el área hacia atrás
del vehículo y el área alrededor directamente con sus ojos al dar marcha atrás.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

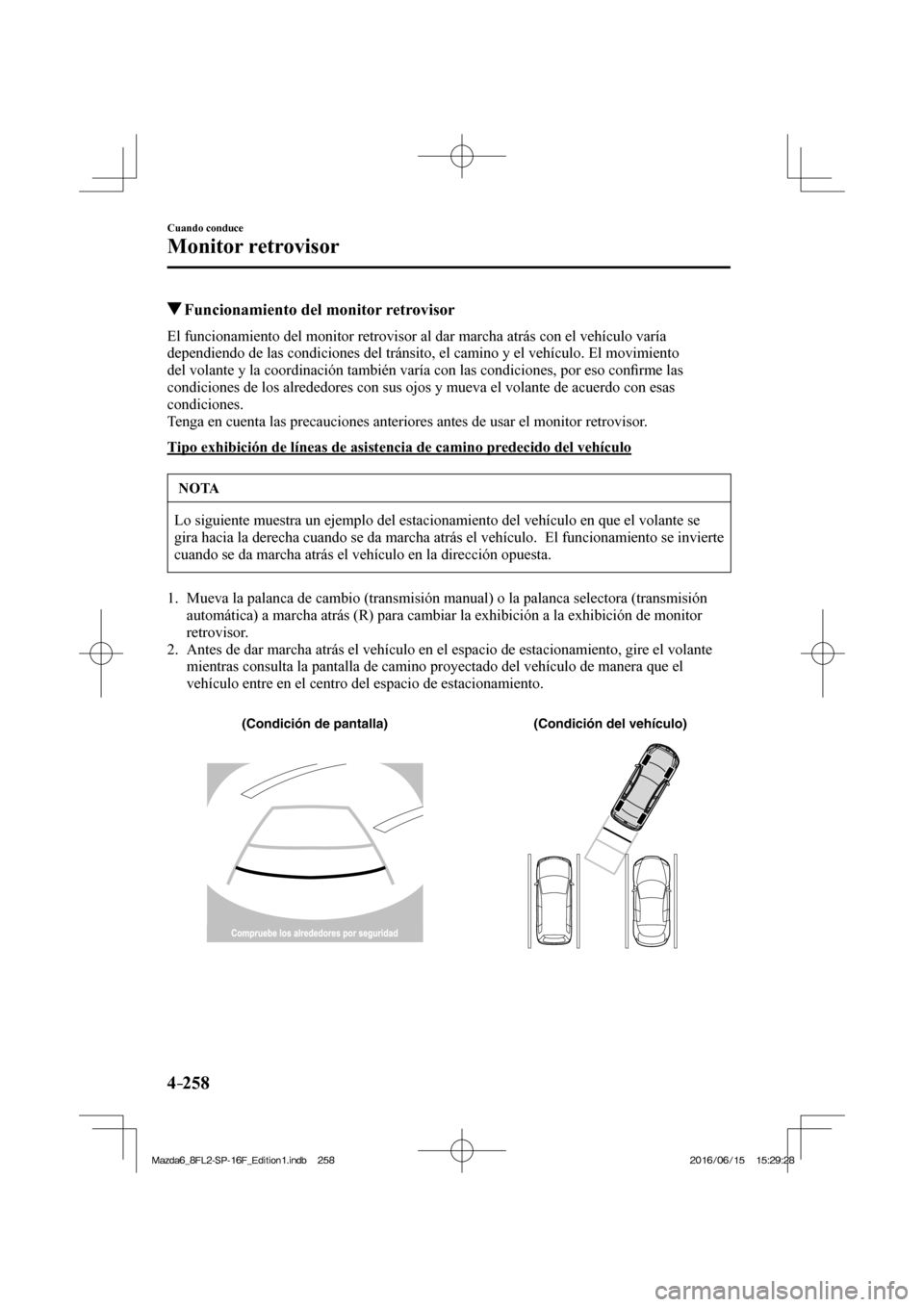

4–258
Cuando conduce
Monitor retrovisor
Funcionamiento del monitor retrovisor
El funcionamiento del monitor retrovisor al dar marcha atrás con el vehículo varía
dependiendo de las condiciones del tránsito, el camino y el vehículo. El movimiento
del volante y la coordinación también varía con las condiciones, por eso con¿ rme las
condiciones de los alrededores con sus ojos y mueva el volante de acuerdo con esas
condiciones.
Tenga en cuenta las precauciones anteriores antes de usar el monitor retrovisor.
Tipo exhibición de líneas de asistencia de camino predecido del vehículo
NOTA
Lo siguiente muestra un ejemplo del estacionamiento del vehículo en que el volante se
gira hacia la derecha cuando se da marcha atrás el vehículo. El funcionamiento se invierte
cuando se da marcha atrás el vehículo en la dirección opuesta.
1. Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión
automática) a marcha atrás (R) para cambiar la exhibición a la exhibición de monitor
retrovisor.
2. Antes de dar marcha atrás el vehículo en el espacio de estacionamiento, gire el volante
mientras consulta la pantalla de camino proyectado del vehículo de manera que el
vehículo entre en el centro del espacio de estacionamiento.


(Condición de pantalla) (Condición del vehículo)

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

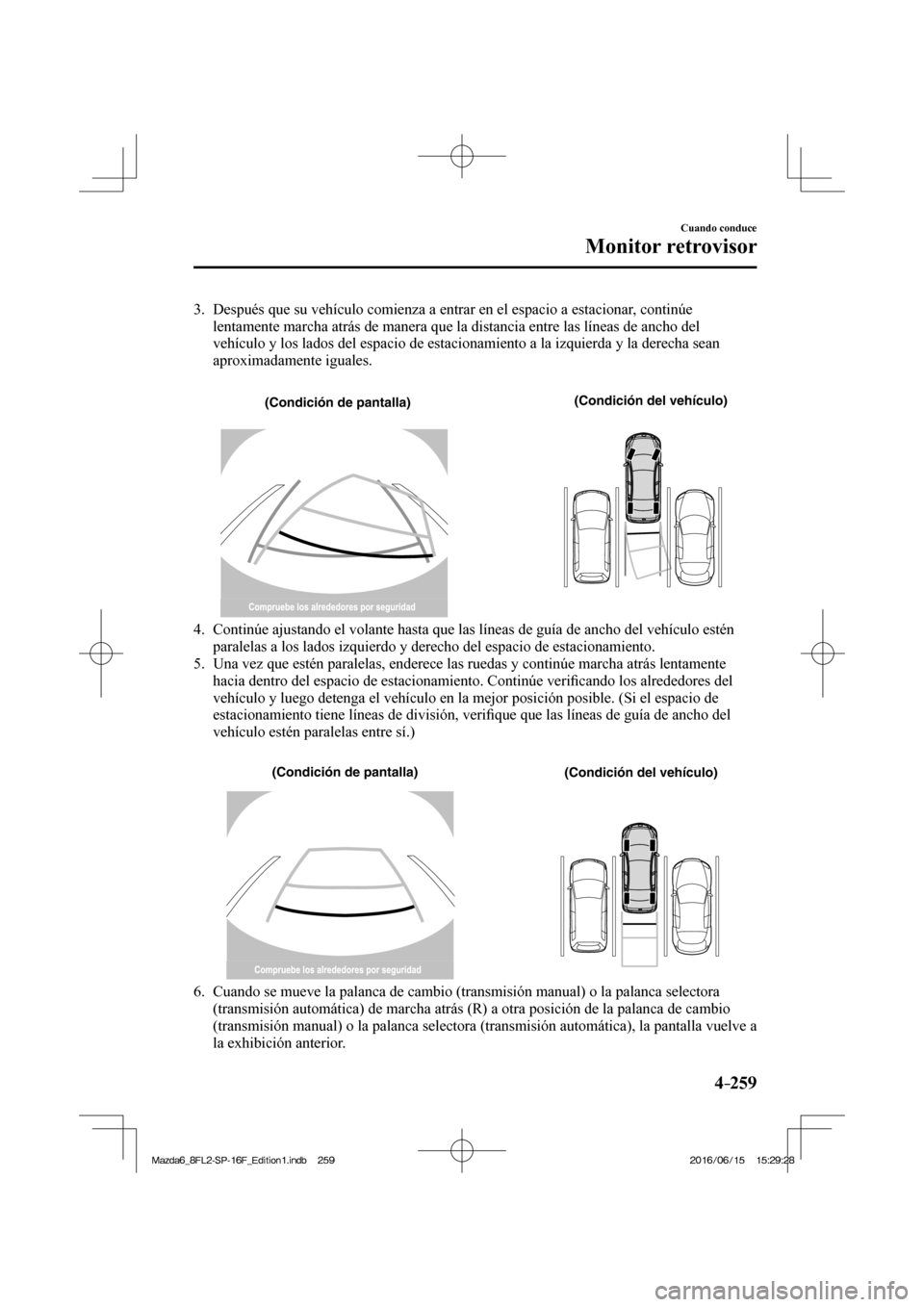

4–259
Cuando conduce
Monitor retrovisor
3. Después que su vehículo comienza a entrar en el espacio a estacionar, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.


(Condición de pantalla)(Condición del vehículo)

4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente
hacia dentro del espacio de estacionamiento. Continúe veri¿ cando los alrededores del
vehículo y luego detenga el vehículo en la mejor posición posible. (Si el espacio de
estacionamiento tiene líneas de división, veri¿ que que las líneas de guía de ancho del
vehículo estén paralelas entre sí.)


(Condición de pantalla)
(Condición del vehículo)

6. Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática) de marcha atrás (R) a otra posición de la palanca de cambio
(transmisión manual) o la palanca selectora (transmisión automática), la pantalla vuelve a
la exhibición anterior.

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

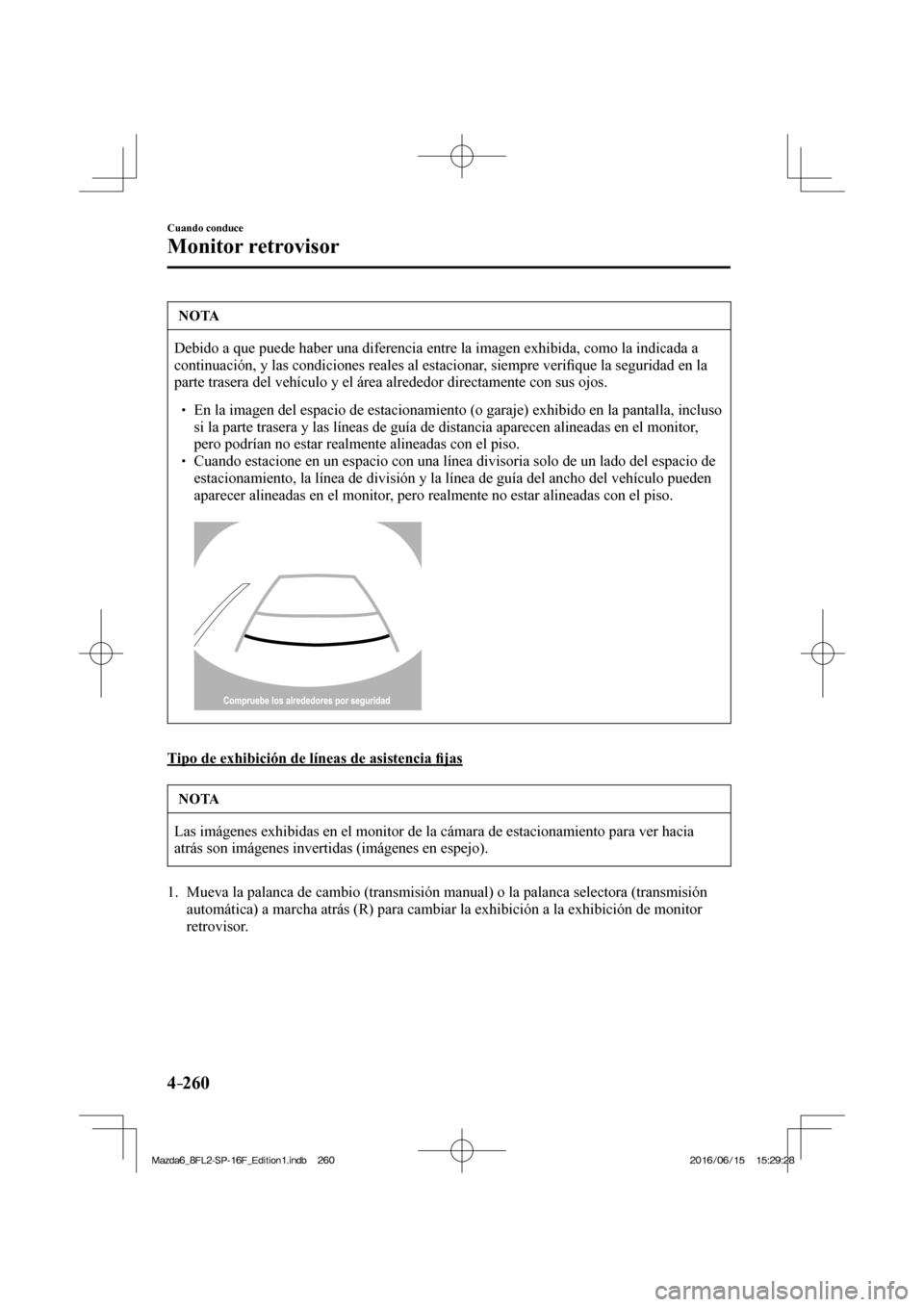

4–260
Cuando conduce
Monitor retrovisor
NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre veri¿ que la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.

 En la imagen del espacio de estacionamiento (o garaje) exhibido en la pantalla, incluso
si la parte trasera y las líneas de guía de distancia aparecen alineadas en el monitor,
pero podrían no estar realmente alineadas con el piso.
  Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden
aparecer alineadas en el monitor, pero realmente no estar alineadas con el piso.


Tipo de exhibición de líneas de asistencia ¿ jas
NOTA
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
1. Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión
automática) a marcha atrás (R) para cambiar la exhibición a la exhibición de monitor
retrovisor.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

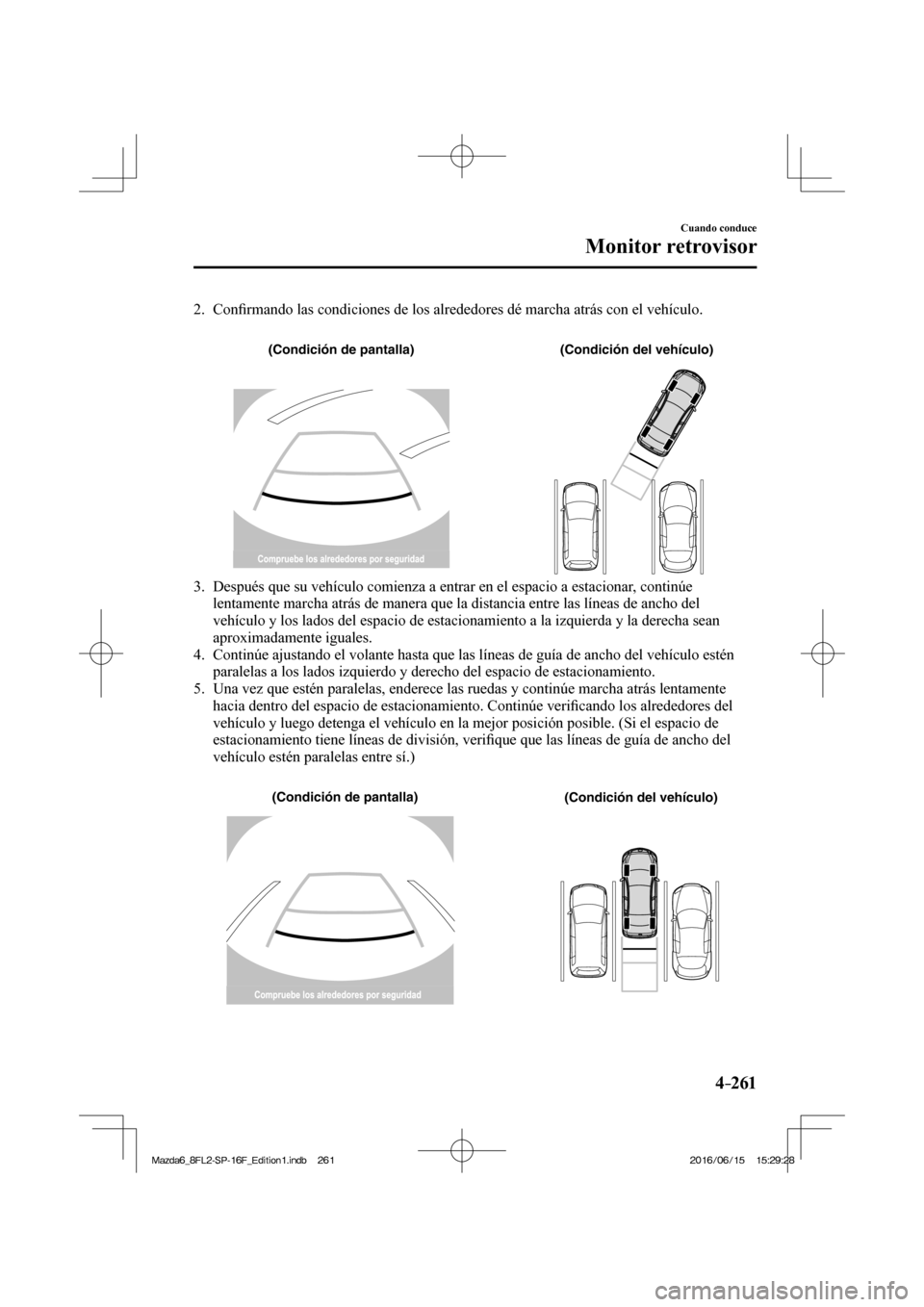

4–261
Cuando conduce
Monitor retrovisor
2. Con¿ rmando las condiciones de los alrededores dé marcha atrás con el vehículo.


(Condición de pantalla) (Condición del vehículo)

3. Después que su vehículo comienza a entrar en el espacio a estacionar, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente
hacia dentro del espacio de estacionamiento. Continúe veri¿ cando los alrededores del
vehículo y luego detenga el vehículo en la mejor posición posible. (Si el espacio de
estacionamiento tiene líneas de división, veri¿ que que las líneas de guía de ancho del
vehículo estén paralelas entre sí.)


(Condición de pantalla)
(Condición del vehículo)

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

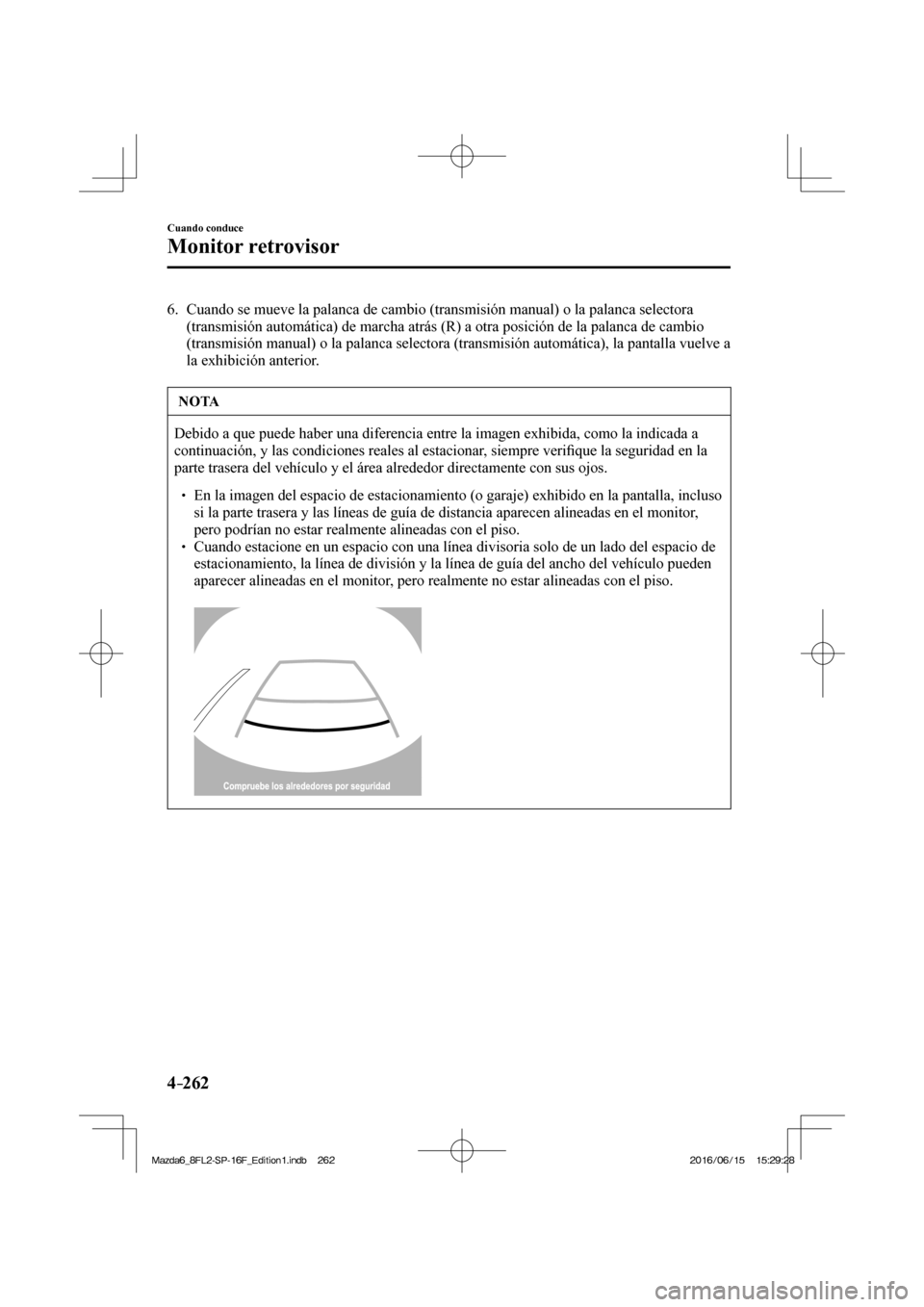

4–262
Cuando conduce
Monitor retrovisor
6. Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática) de marcha atrás (R) a otra posición de la palanca de cambio
(transmisión manual) o la palanca selectora (transmisión automática), la pantalla vuelve a
la exhibición anterior.

NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre veri¿ que la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.

 En la imagen del espacio de estacionamiento (o garaje) exhibido en la pantalla, incluso
si la parte trasera y las líneas de guía de distancia aparecen alineadas en el monitor,
pero podrían no estar realmente alineadas con el piso.
  Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden
aparecer alineadas en el monitor, pero realmente no estar alineadas con el piso.
