257
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6
1Arrestare il veicolo nella posizione
descritta in precedenza e raddrizzare il
volante.
zPosizione parallela alla strada (o al margine
della strada) e distanza di circa 1 m dal
veicolo parcheggiato
zPosizione in cui il proprio veicolo sporga
per metà in avanti rispetto al veicolo
parcheggiato
XCirca a metà della lunghezza del veicolo
Spazio in cui si desidera parcheggiare
Circa 1 m
Veicolo parcheggiato
Veicolo da parcheggiare
PARCHEGGIO
Nell’esempio seguente viene descritta
la procedura per parcheggiare in uno
spazio sulla destra. Per parcheggiare in
uno spazio ubicato a sinistra, scambiare
le direzioni sinistra-destra e viceversa in
tutti i passaggi.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 257 ページ ２０１６年８月３１日　水曜日　午後５時５７分

258
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
2Spostare la leva del cambio in posizione
“R”.
3Verificare che il monitor visualizzi la
parte dietro gli pneumatici posteriori
del veicolo parcheggiato e selezionare
.
zSe l’area non è visualizzata, spostare il
veicolo in avanti.
4Tenendo dritto il volante, procedere
lentamente in retromarcia finché il
paletto verticale giallo e nero non si
sovrappone all’estremità posteriore del
veicolo parcheggiato. Quindi arrestare
il veicolo.
XPaletto verticale giallo e nero
Spostare il veicolo in retromarcia fino a
questo punto
5Ruotare il volante a veicolo fermo finché
la sagoma blu non incontra lo spazio di
parcheggio desiderato.
zSe viene visualizzata la linea estesa dalla
sagoma blu, l’assistente di parcheggio
parallelo è operativo.
XSagoma blu
Paletto verticale giallo e nero
Linea estesa
IS300h_IS200t_NAVI_Italian_OM99K46L.book 258 ページ ２０１６年８月３１日　水曜日　午後５時５７分

259
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6
XRuotare il volante verso destra
Paletto verticale giallo e nero
Sagoma blu
NOTA
●Verificare che all’interno della sagoma
blu non vi siano ostacoli.
Se vi sono ostacoli all’interno della
sagoma blu, non utilizzare l’assistente di
parcheggio parallelo.
●Quando si posiziona la sagoma blu sullo
spazio di parcheggio, verificare che la
linea blu estesa non attraversi lo
pneumatico del veicolo parcheggiato
davanti allo spazio vuoto.
●Se la linea estesa della sagoma blu
attraversa il veicolo parcheggiato, il
veicolo potrebbe essere troppo vicino.
Verificare che vi sia uno spazio di circa 1
m tra il proprio veicolo e quello
parcheggiato.
XLinea estesa che si sovrappone alla ruota
IS300h_IS200t_NAVI_Italian_OM99K46L.book 259 ページ ２０１６年８月３１日　水曜日　午後５時５７分

260
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
6Mantenere il volante nella posizione
attuale e procedere in retromarcia.
zL’assistente di parcheggio parallelo viene
escluso se il volante viene mosso durante la
retromarcia. Spostare la leva del cambio in
una posizione diversa da “R” e riprendere
dal passaggio 1 della procedura.
7Sullo schermo verrà visualizzata una
linea curva blu. Mantenere il volante
nella posizione attuale e procedere
lentamente in retromarcia. Fermarsi
quando la linea curva blu incontra
l’angolo dello spazio di parcheggio
desiderato.
XLinea curva blu
NOTA
●Prestare attenzione a non urtare ostacoli
con il proprio veicolo durante la
retromarcia. Procedere lentamente.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 260 ページ ２０１６年８月３１日　水曜日　午後５時５７分

261
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6
XProcedere in retromarcia mantenendo il
volante nella posizione attuale
Linea curva blu
La linea curva blu incontra l’angolo in
questo punto
zSe si retrocede troppo rapidamente, la
sincronizzazione con l’assistente di
parcheggio parallelo può interrompersi.
8Mantenendo fermo il veicolo, ruotare il
volante a sinistra fino al limite.
zRuotare il volante soltanto a veicolo fermo.
9Quando la schermata cambia,
mantenere il volante nella posizione
attuale e procedere in retromarcia.
10Quando il veicolo è parallelo alla strada
o al margine, raddrizzare il volante.
Controllare l’area circostante a vista e
utilizzando gli specchietti, quindi
procedere in retromarcia utilizzando
come riferimento le linee guida della
distanza e fermarsi.
zQuando il veicolo si trova pressoché nella
posizione di parcheggio desiderata, la
procedura di parcheggio parallelo
dell’assistente è terminata.
NOTA
●Prestare attenzione a non urtare ostacoli
con il proprio veicolo durante la
retromarcia. Procedere lentamente.
INFORMAZIONI
●Se si procede in retromarcia a velocità
estremamente bassa, è possibile che la
guida per il parcheggio parallelo non
venga fornita.
●Se il bagagliaio è aperto, l’assistente di
parcheggio parallelo verrà interrotto.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 261 ページ ２０１６年８月３１日　水曜日　午後５時５７分

262
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
1Selezionare .
zIl volante è stato ruotato eccessivamente e
il sistema non è in grado di funzionare.
Riportare il volante nella posizione
originale.
zSe viene visualizzato il messaggio prima
che la sagoma si posizioni sullo spazio di
parcheggio desiderato, è probabile che il
veicolo sia troppo lontano dal margine.
Verificare che vi sia uno spazio di circa 1 m
tra il proprio veicolo e quello parcheggiato.
XModalità normale
Modalità parcheggio stretto
zSe l’interruttore del
motore è disattivato mentre il monitor
assistente di parcheggio viene escluso in
modalità parcheggio stretto, quando viene
selezionato nuovamente l’assistente di
parcheggio parallelo verrà prima
visualizzata la schermata di avviso.
ESCLUSIONE
DELL’ASSISTENTE DI
PARCHEGGIO PARALLELO
SE VIENE VISUALIZZATO IL
MESSAGGIO “Lo sterzo è stato
girato troppo, rimetterlo in
posizione.”
MODALITÀ PARCHEGGIO
STRETTO
Se lo spazio in cui parcheggiare il
veicolo è più stretto del normale, è
possibile utilizzare la modalità
parcheggio stretto.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 262 ページ ２０１６年８月３１日　水曜日　午後５時５７分

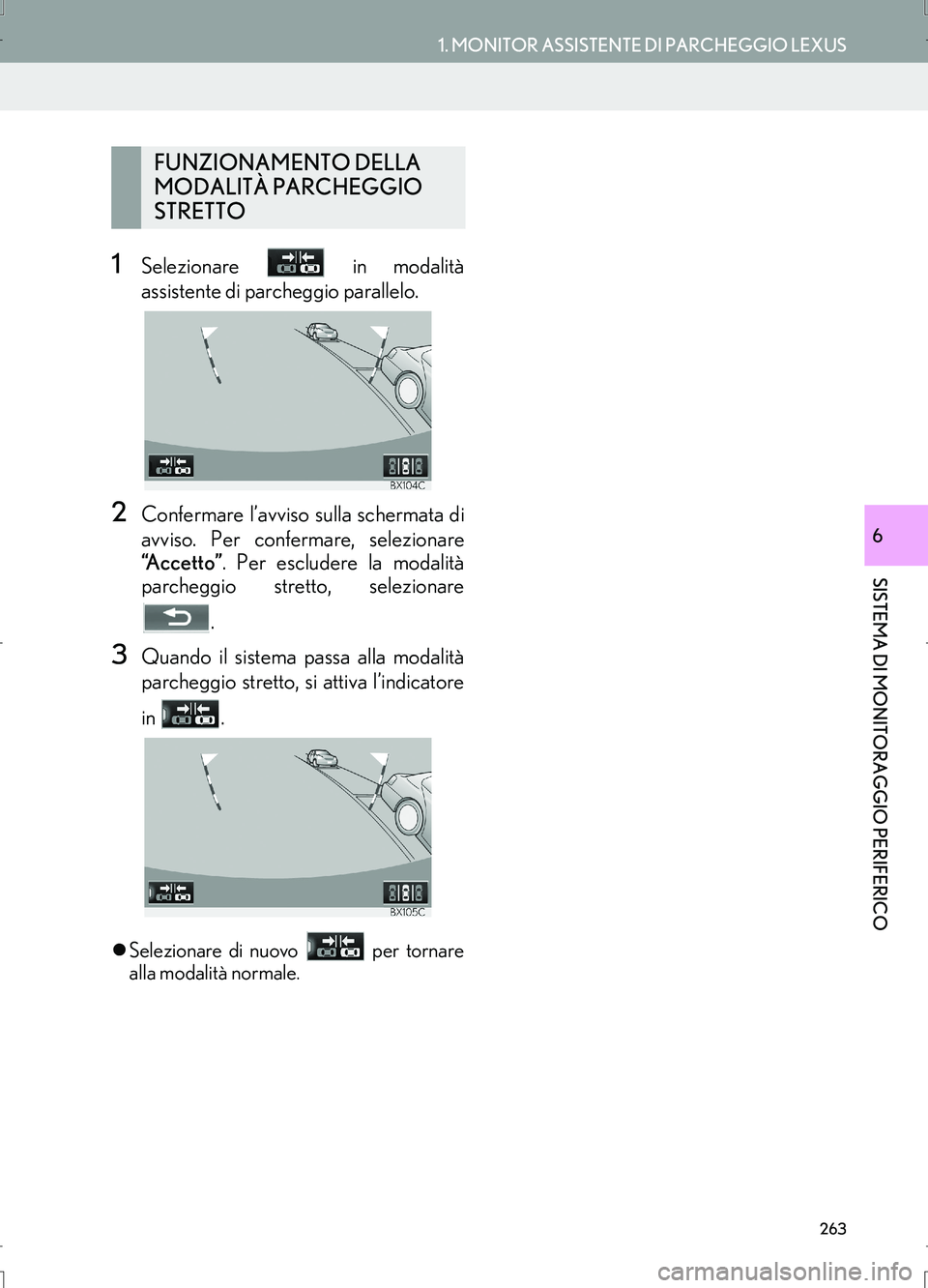

263
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6
1Selezionare in modalità
assistente di parcheggio parallelo.
2Confermare l’avviso sulla schermata di
avviso. Per confermare, selezionare
“Accetto”. Per escludere la modalità
parcheggio stretto, selezionare
.
3Quando il sistema passa alla modalità
parcheggio stretto, si attiva l’indicatore
in .
zSelezionare di nuovo per tornare
alla modalità normale.
FUNZIONAMENTO DELLA
MODALITÀ PARCHEGGIO
STRETTO
IS300h_IS200t_NAVI_Italian_OM99K46L.book 263 ページ ２０１６年８月３１日　水曜日　午後５時５７分

264
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
5. PRECAUZIONI DA ADOTTARE CON IL MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
zLa procedura per regolare l’immagine
della schermata del monitor assistente di
parcheggio è identica a quella per regolare
lo schermo. (→P. 4 0 )
AREA VISUALIZZATA SULLO
SCHERMO
Il monitor assistente di parcheggio
mostra un’immagine dell’area dietro il
veicolo vista dal paraurti.
Schermata Area visualizzata
Angoli del paraurti
INFORMAZIONI
●L’area visualizzata sullo schermo può
variare a seconda delle condizioni di
orientamento del veicolo.
●Non è possibile visualizzare gli oggetti
vicini agli angoli del paraurti o sotto il
paraurti.
●La telecamera impiega un obiettivo
particolare. La distanza mostrata
nell’immagine visualizzata sullo schermo
è diversa dalla distanza effettiva.
●Gli oggetti che si trovano ad un’altezza
superiore a quella della telecamera non
possono essere visualizzati sul monitor.
