2017 Lexus GS300h Návod k obsluze (in Czech)

4977-2. Postupy v případě nouze
7
Když nastanou potíže
GS450h_300h_OM_OM30F92CZ_(EE)
■Výstražný bzučák
V některých případech nemusí být bzučák sl yšet z důvodu hlučného místa nebo zvuku audiosystému.
1krátSpínač POWER byl vypnut při řadicí páce v poloze jiné než P nebo N.
 Přesuňte řadicí páku do P.
1krát
Poté, co byl spínač POWER vypnut při řadicí páce v poloze jiné než P, řa-
dicí páka byla přesunuta do P.
 Vypněte spínač POWER.
Vnitřní bzučákVnějšíbzučákVýstražné hlášeníPodrobnosti/Činnosti
(Bliká)
(Bliká)

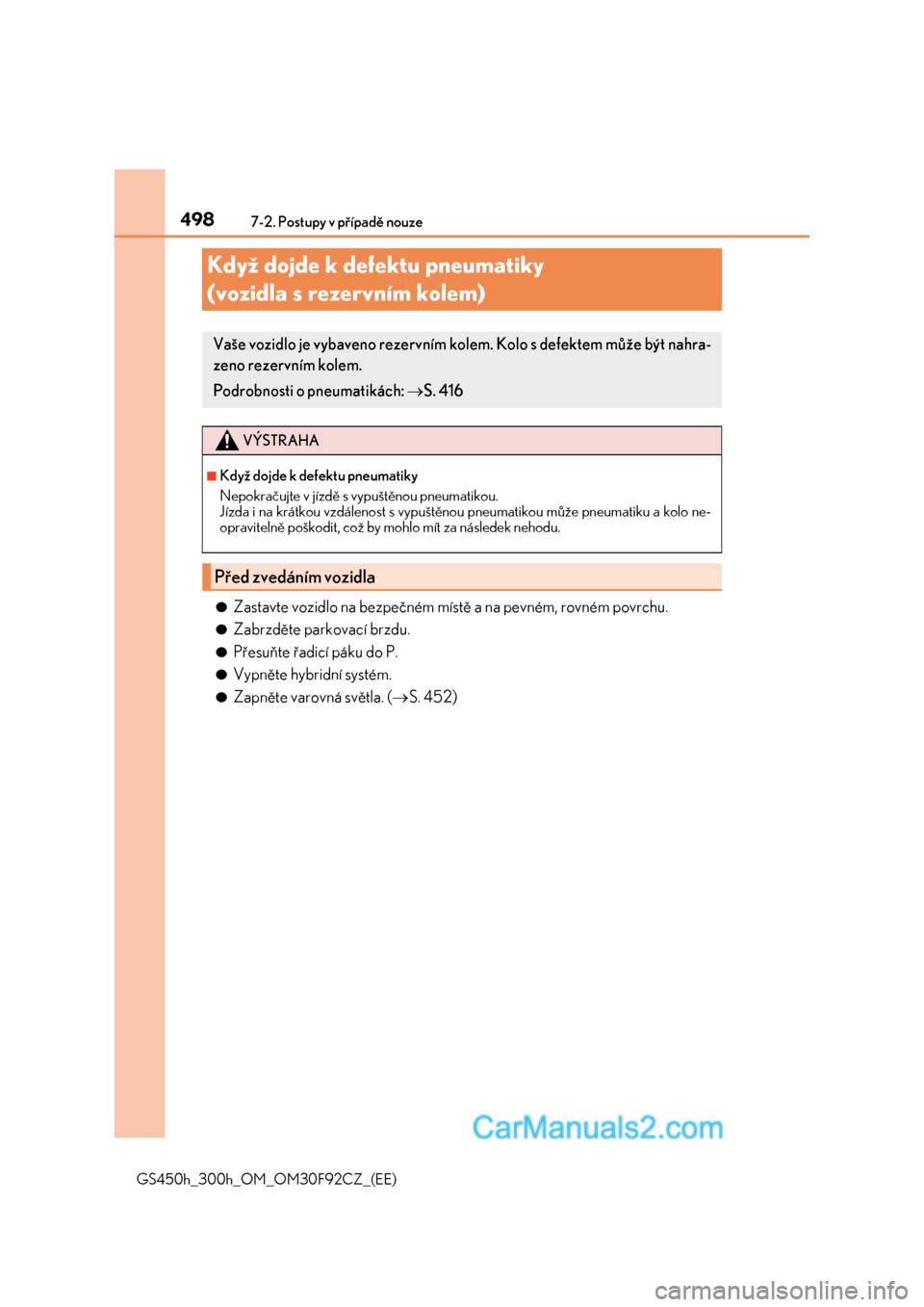

4987-2. Postupy v případě nouze
GS450h_300h_OM_OM30F92CZ_(EE)
Když dojde k defektu pneumatiky
(vozidla s rezervním kolem)
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●Přesuňte řadicí páku do P.
●Vypněte hybridní systém.
●Zapněte varovná světla. (S. 452)
Vaše vozidlo je vybaveno rezervním kolem. Kolo s defektem může být nahra-
zeno rezervním kolem.
Podrobnosti o pneumatikách: S. 416
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku a kolo ne-
opravitelně poškodit, což by mohlo mít za následek nehodu.
Před zvedáním vozidla

4997-2. Postupy v případě nouze
7
Když nastanou potíže
GS450h_300h_OM_OM30F92CZ_(EE)
Umístění rezervního kola, zvedáku a nářadí
Klika zvedáku
Nástroj pro uvolnění parkovací
brzdy
Šroubovák
Tažné oko
Klíč na matice kol
Rezervní kolo
Zvedák
1
2
3
4
5
6
7

5007-2. Postupy v případě nouze
GS450h_300h_OM_OM30F92CZ_(EE)
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zvedáku, což
může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo montáži a de-
montáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu kol na tomto
vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani nepopojíždějte
s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není. Pokud jsou
v blízkosti osoby, před spuštěním je ústně varujte.

5017-2. Postupy v případě nouze
7
Když nastanou potíže
GS450h_300h_OM_OM30F92CZ_(EE)
Vyjměte střední podlážku kufru. (S. 375)
Vyjměte vložku a vyjměte kliku zve-
dáku ze spodní strany střední podláž-
ky kufru.
Vyjměte zvedák.
Dotáhnout
Uvolnit
Vyjměte střední podlážku kufru. ( S. 375)
Povolte středový držák, který zajiš-
ťuje rezervní kolo.
Vyjmutí zvedáku a kliky zvedáku
1
2
3
1
2
Vyjmutí rezervního kola
1
2
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo ji né části těla mezi rezervní kolo a karoserii
vozidla.

5027-2. Postupy v případě nouze
GS450h_300h_OM_OM30F92CZ_(EE)
Zaklínujte kola.
Mírně povolte matice kola (jedna
otáčka).
Otáčejte částí zved áku "A" rukou, až
se drážka zvedáku dotkne zvedací-
ho místa.
Značky zvedacího místa jsou umístěny
pod panelem prahů. Označují polohy
zvedacích míst.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

5037-2. Postupy v případě nouze
7
Když nastanou potíže
GS450h_300h_OM_OM30F92CZ_(EE)
Zvedejte vozidlo, až se kolo mírně
zvedne nad zem.
Vyjměte všechny matice kola a sa-
motné kolo.
Když kolo necháváte ležet na zemi, po-
ložte ho vnější stranou nahoru, aby se
nepoškodil jeho povrch.
4
5
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem těchto oblastí rukou, nohou nebo jinou částí těla při vý měně kola, atd. může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypadnout, což by
mohlo způsobit smrtelná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že mati ce budou příliš utažené, což může vést
k poškození šroubu nebo disku kola. Naví c, olej nebo mazací tuk může způsobit uvolnění matic a vypadnutí kola, čímž by došlo k vážné nehodě. Odstraňte ze šrou-
bů nebo matic kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte do táhnout matice kol momentovým klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze tako vé matice kol, které byly speciálně ur-
čeny pro toto kolo. • Pokud jsou na šroubech, závitech matic ne bo otvorech pro šrouby na kole jakéko-
liv praskliny nebo deformace, nechte vozidl o zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Lexus, ne bo kterýmkoliv spolehlivým servisem.

5047-2. Postupy v případě nouze
GS450h_300h_OM_OM30F92CZ_(EE)
Odstraňte všechny nečistoty nebo
cizí látky ze styčné plochy kola.
Pokud jsou na styčné ploše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
Nasaďte kolo a volně dotáhněte každou matici kola rukou na přibližně stejnou
hodnotu.
Když vyměňujete lité kolo za ocelo-
vé kolo, dotáhněte matice kol, až se
kuželovitá část volně dotkne sedla
disku kola.
Když vyměňujete lité kolo za lité ko-
lo, otáčejte matice kol, až se límce
dotknou disku kola.
Spusťte vozidlo na zem.
Nasazení rezervního kola
1
2
Sedlo disku
kola
Kuželovitá část
Límec
Disk kola
3
