2017 Lexus GS300h Betriebsanleitung (in German)

561
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM)

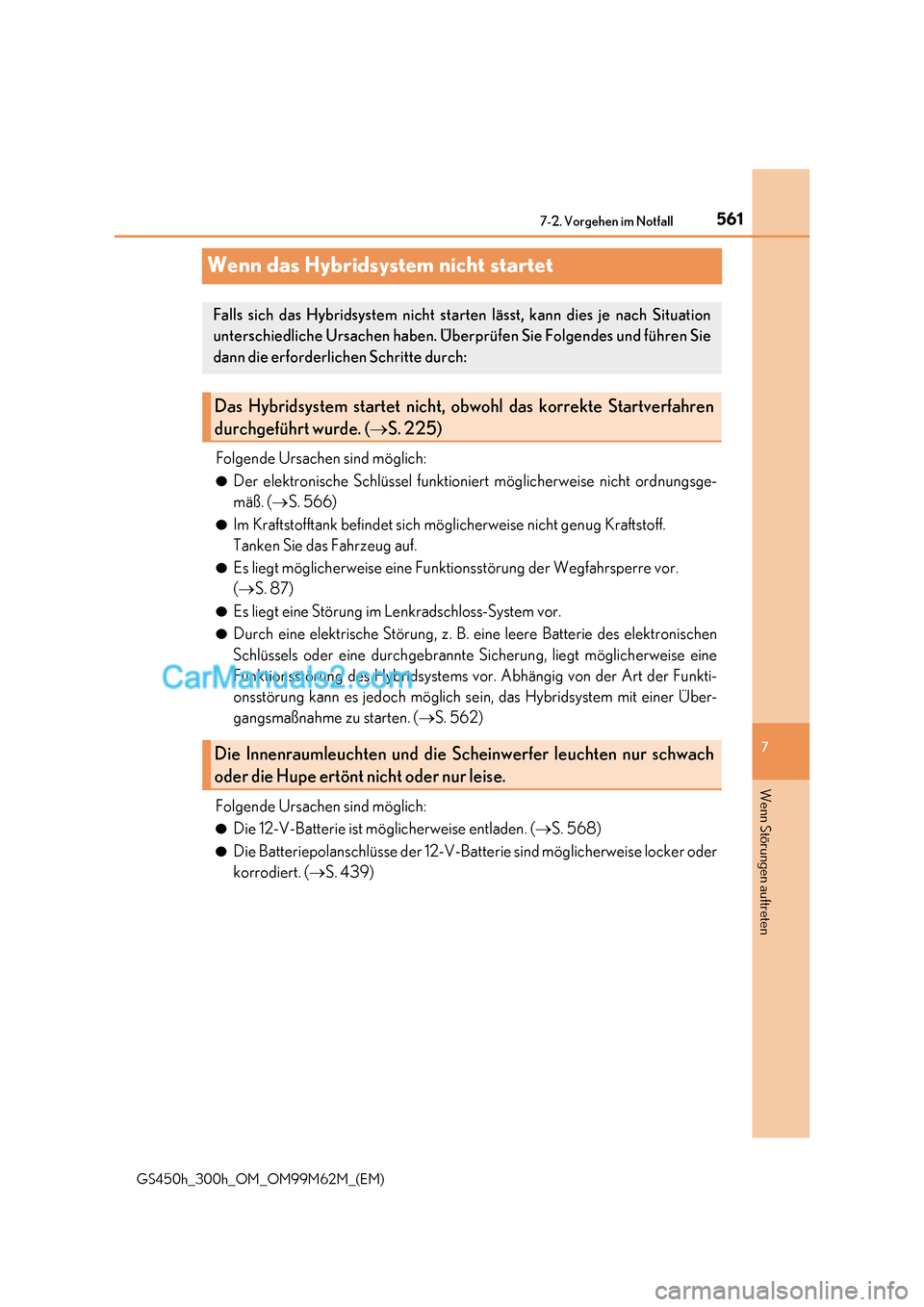

Wenn das Hybridsystem nicht startet
Folgende Ursachen sind möglich: ●Der elektronische Schlüssel funktioniert möglicherweise nicht ordnungsge-
mäß. ( S. 566)
● Im Kraftstofftank befindet sich möglicherweise nicht genug Kraftstoff.
Tanken Sie das Fahrzeug auf.
● Es liegt möglicherweise eine Funk tionsstörung der Wegfahrsperre vor.
(  S. 87)
● Es liegt eine Störung im Lenkradschloss-System vor.
● Durch eine elektrische Störung, z. B. eine leere Batterie des elektronischen
Schlüssels oder eine durchgebrannte Sicherung, liegt möglicherweise eine
Funktionsstörung des Hybridsystems vor. Abhängig von der Art der Funkti-
onsstörung kann es jedoch möglich se in, das Hybridsystem mit einer Über-
gangsmaßnahme zu starten. ( S. 562)
Folgende Ursachen sind möglich: ● Die 12-V-Batterie ist möglicherweise entladen. ( S. 568)
● Die Batteriepolanschlüsse der 12-V-Batterie sind möglicherweise locker oder
korrodiert. ( S. 439)
Falls sich das Hybridsystem nicht starten lässt, kann dies je nach Situation
unterschiedliche Ursachen haben. Über prüfen Sie Folgendes und führen Sie
dann die erforderlichen Schritte durch:
Das Hybridsystem startet nicht, ob wohl das korrekte Startverfahren
durchgeführt wurde. ( S. 225)

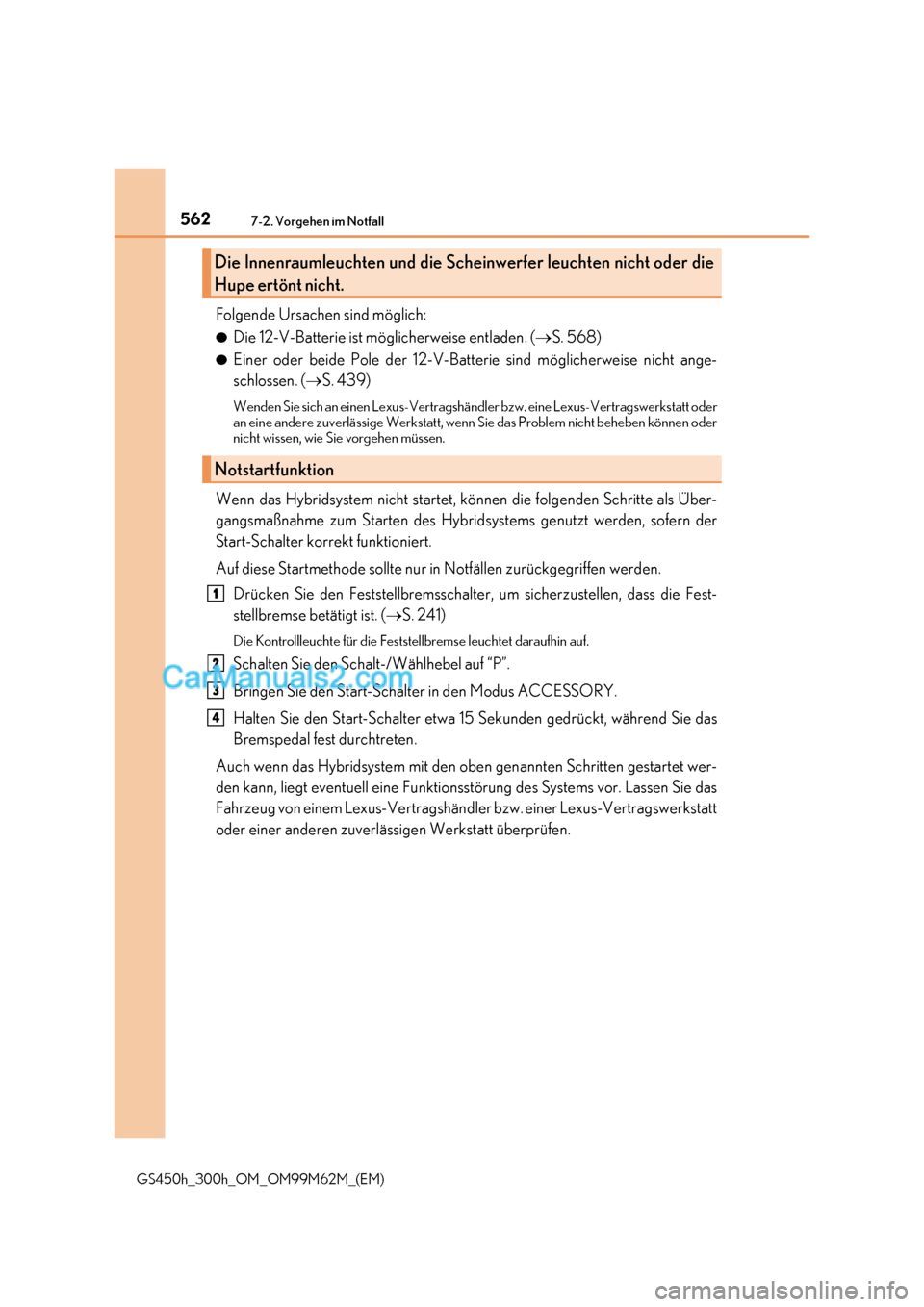

Die Innenraumleuchten und die Sch einwerfer leuchten nur schwach
oder die Hupe ertönt nicht oder nur leise.

5627-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM) Folgende Ursachen sind möglich: ●
Die 12-V-Batterie ist möglicherweise entladen. ( S. 568)
● Einer oder beide Pole der 12-V-Batterie sind möglicherweise nicht ange-
schlossen. ( S. 439)
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt od er
an eine andere zuverlässige Werkstatt, wenn Sie das Problem nicht beheben können oder
nicht wissen, wie Sie vorgehen müssen.
Wenn das Hybridsystem nicht startet, können die folgenden Schritte als Über-
gangsmaßnahme zum Starten des Hybrid systems genutzt werden, sofern der
Start-Schalter korrekt funktioniert.
Auf diese Startmethode sollte nur in Notfällen zurückgegriffen werden.
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass die Fest-
stellbremse betätigt ist. ( S. 241)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Schalten Sie den Scha lt-/Wählhebel auf “P”.
Bringen Sie den Start-Schalter in den Modus ACCESSORY.
Halten Sie den Start-Schalter etwa 15 Sekunden gedrückt, während Sie das
Bremspedal fest durchtreten.
Auch wenn das Hybridsystem mit den oben genannten Schritten gestartet wer-
den kann, liegt eventuell eine Funktionsstörung des Systems vor. Lassen Sie das
Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt
oder einer anderen zuverlä ssigen Werkstatt überprüfen.
Die Innenraumleuchten und die Scheinwerfer leuchten nicht oder die
Hupe ertönt nicht.
Notstartfunktion
1
2
3
4

563
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM)

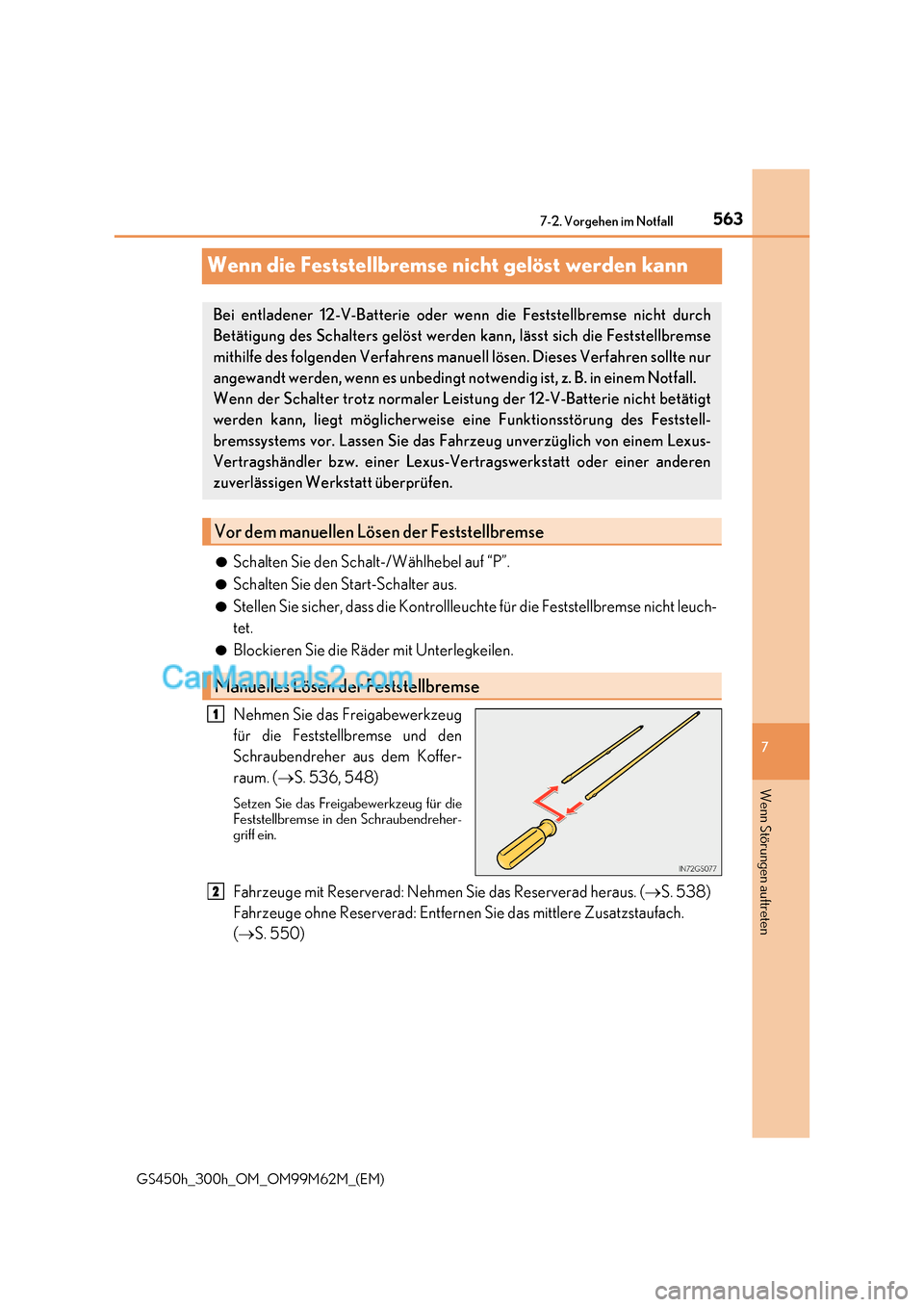

Wenn die Feststellbremse nicht gelöst werden kann
●Schalten Sie den Scha lt-/Wählhebel auf “P”.
● Schalten Sie den Start-Schalter aus.
● Stellen Sie sicher, dass die Kontrollleuchte für die Feststellbremse nic ht leuch-
tet.
● Blockieren Sie die Räder mit Unterlegkeilen.
Nehmen Sie das Freigabewerkzeug
für die Feststellbremse und den
Schraubendreher aus dem Koffer-
raum. ( S. 536, 548)
Setzen Sie das Freigabewerkzeug für die
Feststellbremse in den Schraubendreher-
griff ein.
Fahrzeuge mit Reserverad: Nehmen Sie das Reserverad heraus. ( S. 538)
Fahrzeuge ohne Reserverad: Entfernen Sie das mittlere Zusatzstaufach. (  S. 550)
Bei entladener 12-V-Batterie oder wenn die Feststellbremse nicht durch
Betätigung des Schalters gelöst werden kann, lässt sich die Feststellbremse
mithilfe des folgenden Verfahrens manuell lösen. Dieses Verfahren sollte nur
angewandt werden, wenn es unbedingt notwendig ist, z. B. in einem Notfall.
Wenn der Schalter trotz normaler Leistung der 12-V-Batterie nicht betätigt
werden kann, liegt möglicherweise eine Funktionsstörung des Feststell-
bremssystems vor. Lassen Sie das Fahrzeug unverzüglich von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Vor dem manuellen Lösen der Feststellbremse
Manuelles Lösen der Feststellbremse
1
2

5647-2. Vorgehen im Notfall

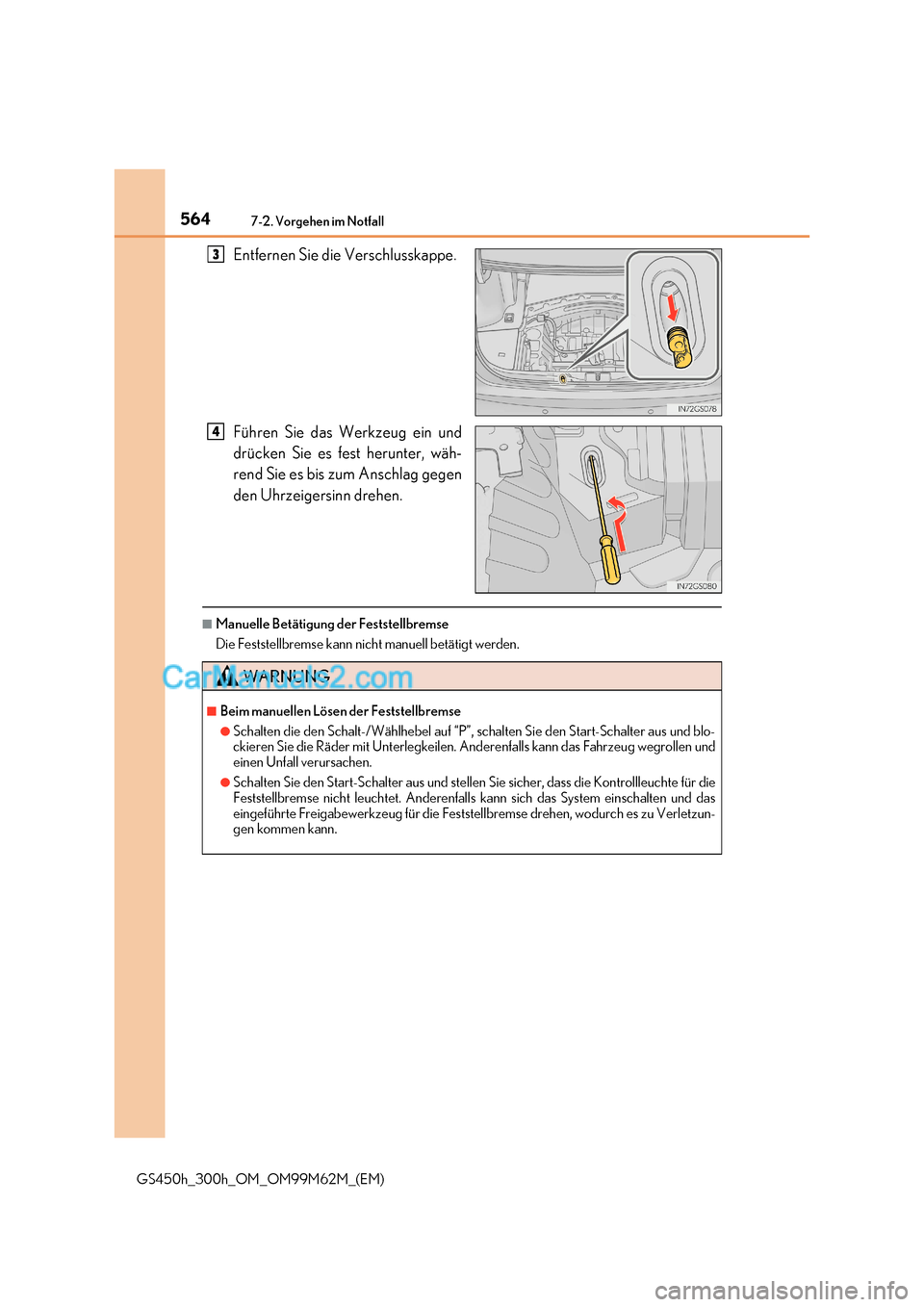

GS450h_300h_OM_OM99M62M_(EM) Entfernen Sie die Verschlusskappe.
Führen Sie das Werkzeug ein und
drücken Sie es fest herunter, wäh-
rend Sie es bis zum Anschlag gegen
den Uhrzeigersinn drehen.
■Manuelle Betätigung der Feststellbremse
Die Feststellbremse kann nicht manuell betätigt werden.
3
4
WARNUNG
■Beim manuellen Lösen der Feststellbremse
●Schalten die den Schalt-/Wählhebel auf “P”,
schalten Sie den Start-Schalter aus und blo-
ckieren Sie die Räder mit Unterlegkeilen. Ande renfalls kann das Fahrzeug wegrollen und
einen Unfall verursachen.
●Schalten Sie den Start-Schalter aus und stellen Sie sicher, dass die Kontrollleuchte für di e
Feststellbremse nicht leuchtet. Anderenfalls kann sich das System einschalten und das
eingeführte Freigabewerkzeug für die Festst ellbremse drehen, wodurch es zu Verletzun-
gen kommen kann.

565
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM)

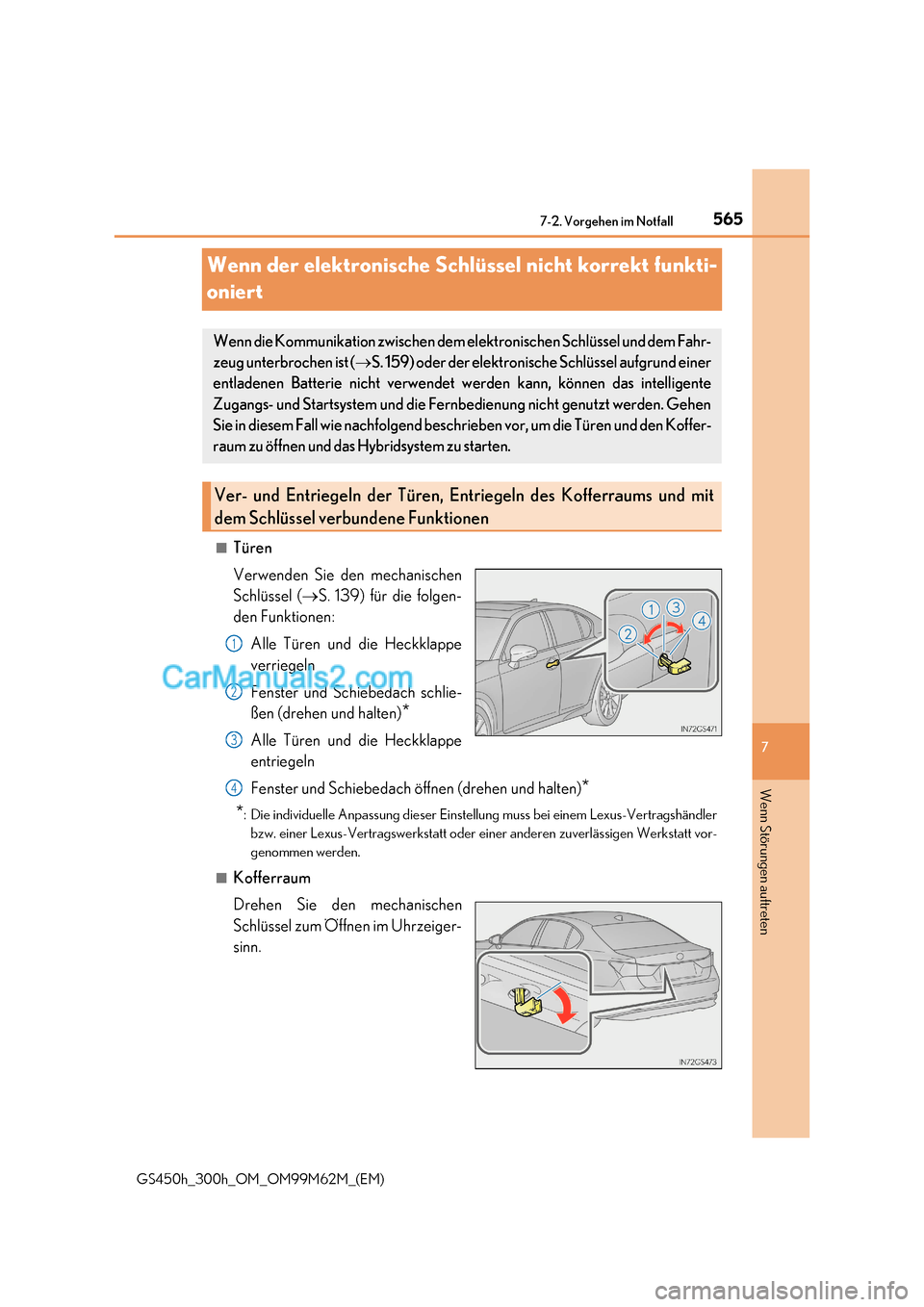

Wenn der elektronische Schlüssel nicht korrekt funkti-
oniert
■Türen
Verwenden Sie den mechanischen
Schlüssel (S. 139) für die folgen-
den Funktionen:
Alle Türen und die Heckklappe
verriegeln
Fenster und Schiebedach schlie-
ßen (drehen und halten) *
Alle Türen und die Heckklappe
entriegeln
Fenster und Schiebedach ö ffnen (drehen und halten)*
* : Die individuelle Anpassung dieser Einste llung muss bei einem Lexus-Vertragshändler
bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt vor-
genommen werden.
■Kofferraum
Drehen Sie den mechanischen
Schlüssel zum Öffnen im Uhrzeiger-
sinn.
Wenn die Kommunikation zwischen dem el ektronischen Schlüssel und dem Fahr-
zeug unterbrochen ist ( S. 159) oder der elektronis che Schlüssel aufgrund einer
entladenen Batterie nicht verwendet werden kann, können das intelligente
Zugangs- und Startsystem und die Fern bedienung nicht genutzt werden. Gehen
Sie in diesem Fall wie nachfolgend beschr ieben vor, um die Türen und den Koffer-
raum zu öffnen und das Hybridsystem zu starten.
Ver- und Entriegeln der Türen, Entriegeln des Kofferraums und mit
dem Schlüssel verbundene Funktionen
1
2
3
4

5667-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM) Stellen Sie sicher, dass der Schalt-/Wählhebel auf “P” steht, und treten Sie
das
Bremspedal.
Berühren Sie den Start-Schalter mit
der Seite des elektronischen Schlüs-
sels, auf der sich das Lexus-Emblem
befindet.
Wenn der elektronische Schlüssel erfasst
wird, ertönt ein Summer und der Start-
Schalter wechselt in den Modus ON.
Wenn das intelligente Zugangs- und
Startsystem über eine individuelle Anpas-
sung deaktiviert wurde, wechselt der
Start-Schalter in den Modus ACCES-
SORY.
Treten Sie fest das Bremspedal und vergewissern Sie sich, dass auf
dem Multi-Informationsdisplay angezeigt wird.
Drücken Sie den Start-Schalter.
Falls sich das Hybridsystem weiterhin nicht starten lässt, setzen Sie sich mit
einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerksta tt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
■Ausschalten des Hybridsystems
Schalten Sie den Schalt-/Wählhebel auf “P” und drücken Sie den Start-Schalter wie üblich
zum Ausschalten des Hybridsystems.
■Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme handelt, wird
empfohlen, die Batterie des elektronischen Schlüs sels sofort auszutauschen, wenn sie leer ist.
(  S. 465)
■Alarmanlage (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen bzw. des Koffer-
raums wird die Alarmanlage nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tü r bzw. der Kofferraum mit dem mechanischen
Schlüssel entriegelt, wird der Alarm möglicherweise ausgelöst. ( S. 93)
■Ändern der Modi des Start-Schalters
Lassen Sie das Bremspedal los und drücken Sie den Start-Schalter wie oben in Schritt .
Das Hybridsystem startet nicht und der Modus wird mit jedem Drücken des Schalters geän-
dert. ( S. 226)
Starten des Hybridsystems
1
2
3
4
3

567
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM)

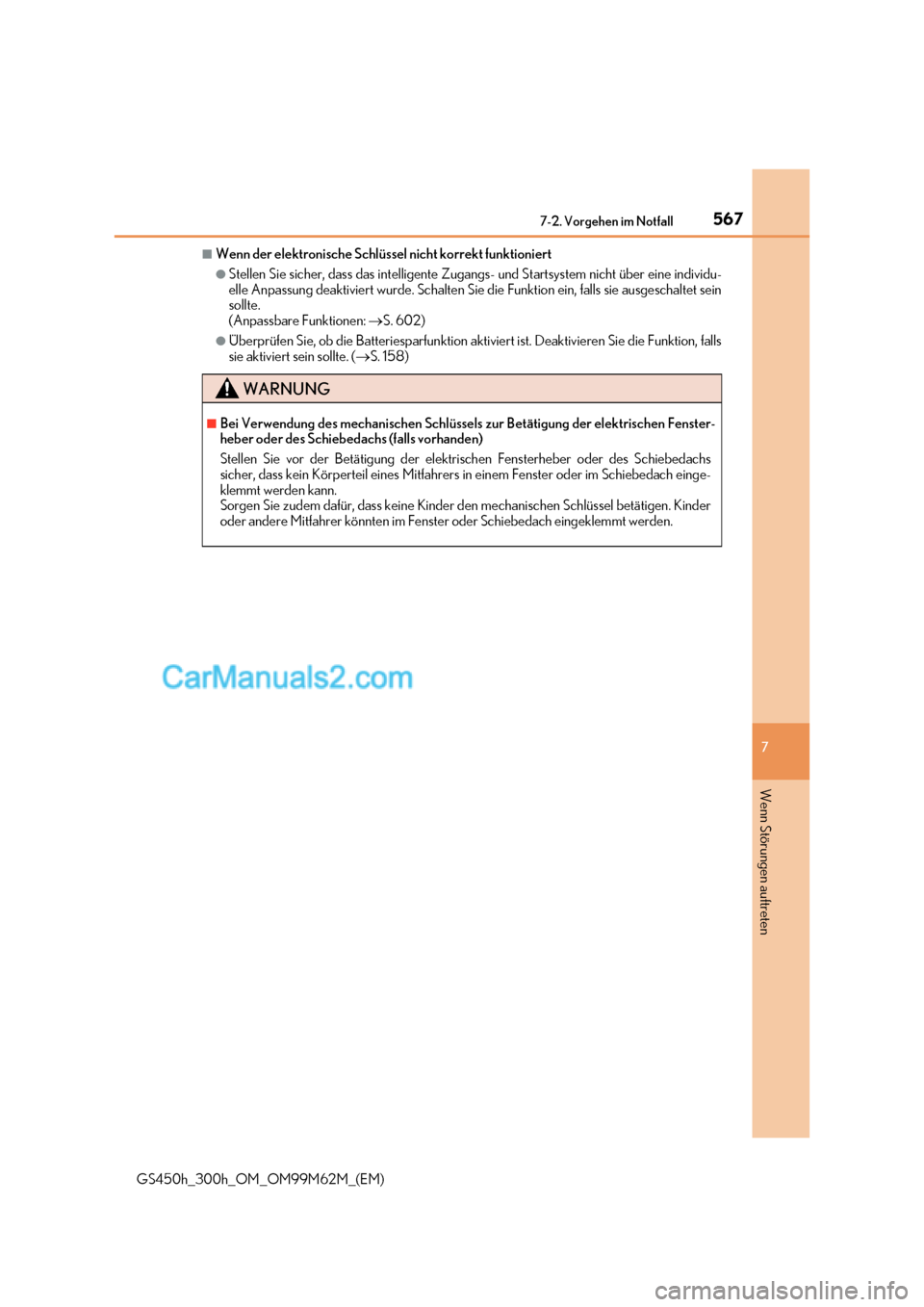

■Wenn der elektronische Schlüssel nicht korrekt funktioniert
●Stellen Sie sicher, dass das intelligente Zugangs- und Startsystem nicht über eine individu-
elle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie ausgeschaltet sein
sollte.
(Anpassbare Funktionen: S. 602)
●Überprüfen Sie, ob die Batteriesparfunktion akti viert ist. Deaktivieren Sie die Funktion, falls
sie aktiviert sein sollte. ( S. 158)
WARNUNG
■Bei Verwendung des mechanisch en Schlüssels zur Betätigung der elektrischen Fenster-
heber oder des Schiebedachs (falls vorhanden)
Stellen Sie vor der Betätigung der elektrischen Fensterheber oder des Schiebedachs
sicher, dass kein Körperteil eines Mitfahrers in einem Fenster oder im Schiebedach einge-
klemmt werden kann.
Sorgen Sie zudem dafür, dass keine Kinder den mechanischen Schlüssel betätigen. Kinder
oder andere Mitfahrer könnten im Fenster oder Schiebedach eingeklemmt werden.

5687-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM)

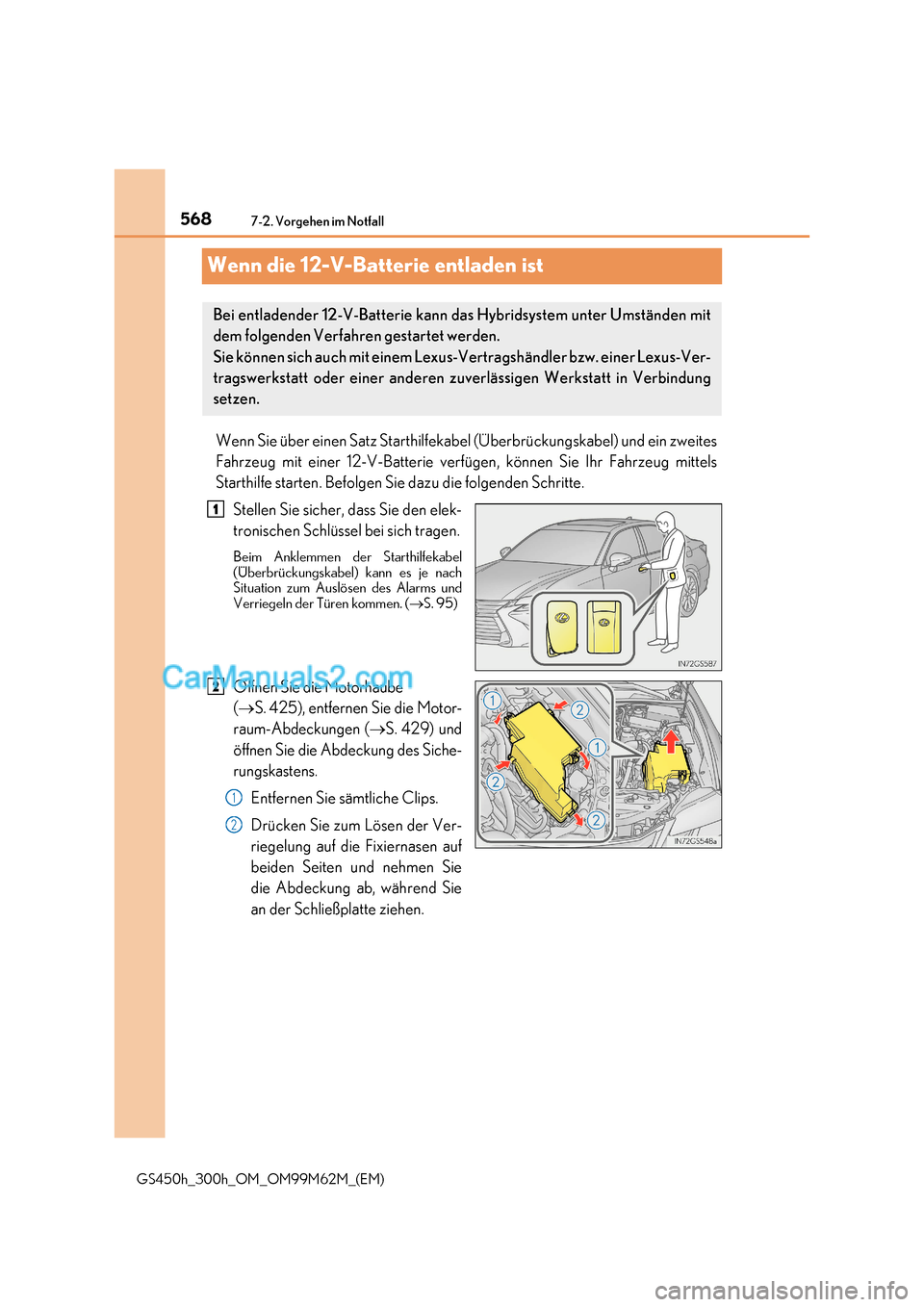

Wenn die 12-V-Batterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein zweites
Fahrzeug mit einer 12-V-Batterie verfügen, können Sie Ihr Fahrzeug mittels
Starthilfe starten. Befolgen Sie dazu die folgenden Schritte. Stellen Sie sicher, dass Sie den elek-
tronischen Schlüssel bei sich tragen.
Beim Anklemmen der Starthilfekabel
(Überbrückungskabel) kann es je nach
Situation zum Auslösen des Alarms und
Verriegeln der Türen kommen. ( S. 95)
Öffnen Sie die Motorhaube (  S. 425), entfernen Sie die Motor-
raum-Abdeckungen ( S. 429) und
öffnen Sie die Abdeckung des Siche-
rungskastens.
Entfernen Sie sämtliche Clips.
Drücken Sie zum Lösen der Ver-
riegelung auf die Fixiernasen auf
beiden Seiten und nehmen Sie
die Abdeckung ab, während Sie
an der Schließplatte ziehen.
Bei entladender 12-V-Batterie kann da s Hybridsystem unter Umständen mit
dem folgenden Verfahren gestartet werden.
Sie können sich auch mit einem Lexus-Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen zu verlässigen Werkstatt in Verbindung
setzen.
1
2
1
2
