2017 Lexus GS300h Betriebsanleitung (in German)

473
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

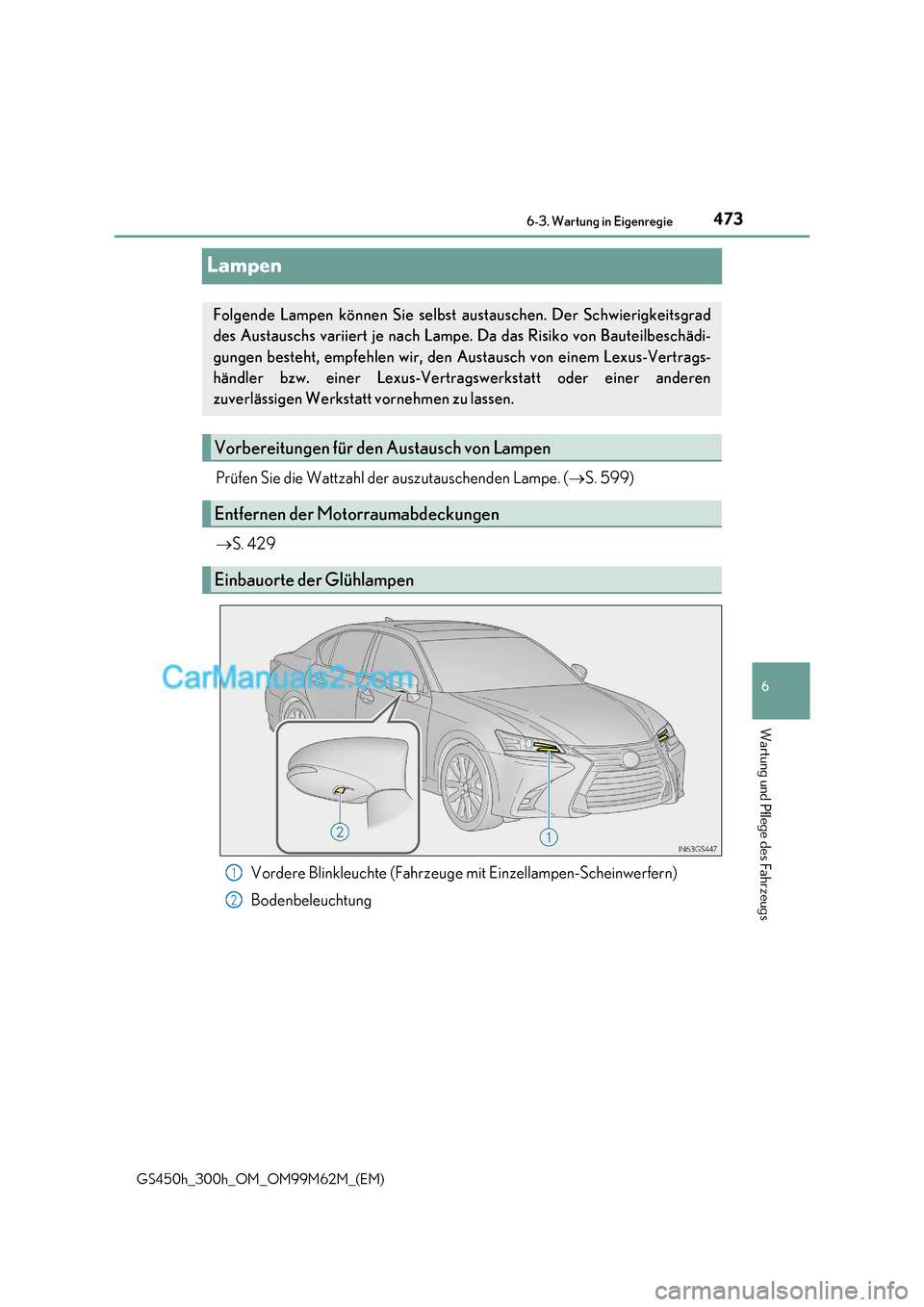

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 599)
 S. 429
Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Bodenbeleuchtung
Folgende Lampen können Sie selbst austauschen. Der Schwierigkeitsgrad
des Austauschs variiert je nach Lampe. Da das Risiko von Bauteilbeschädi-
gungen besteht, empfehlen wir, den Austausch von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für de n Austausch von Lampen
Entfernen der Motorraumabdeckungen
Einbauorte der Glühlampen
1
2

4746-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

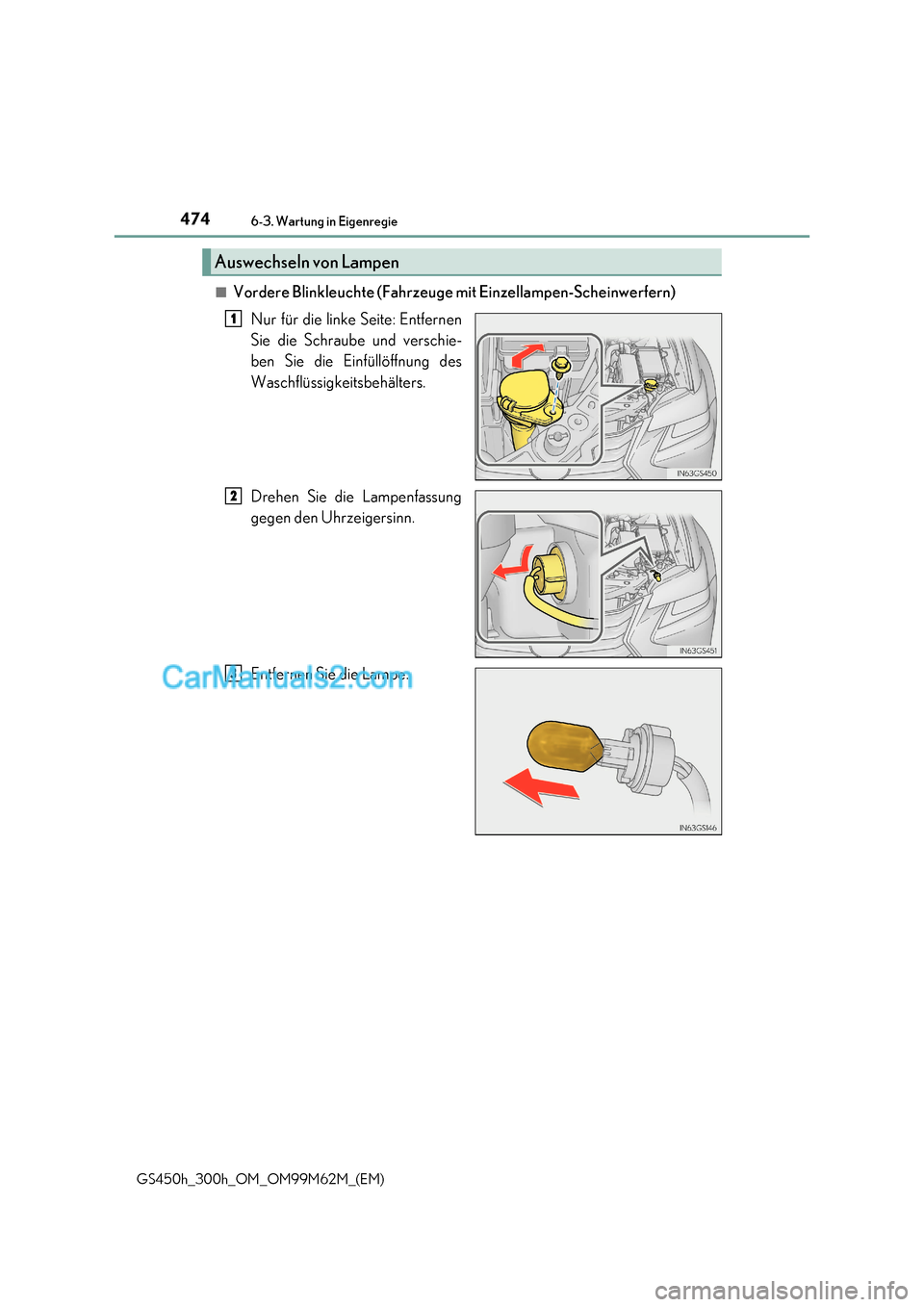

■Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Nur für die linke Seite: Entfernen
Sie die Schraube und verschie-
ben Sie die Einfüllöffnung des
Waschflüssigkeitsbehälters.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Auswechseln von Lampen
1
2
3

475
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs

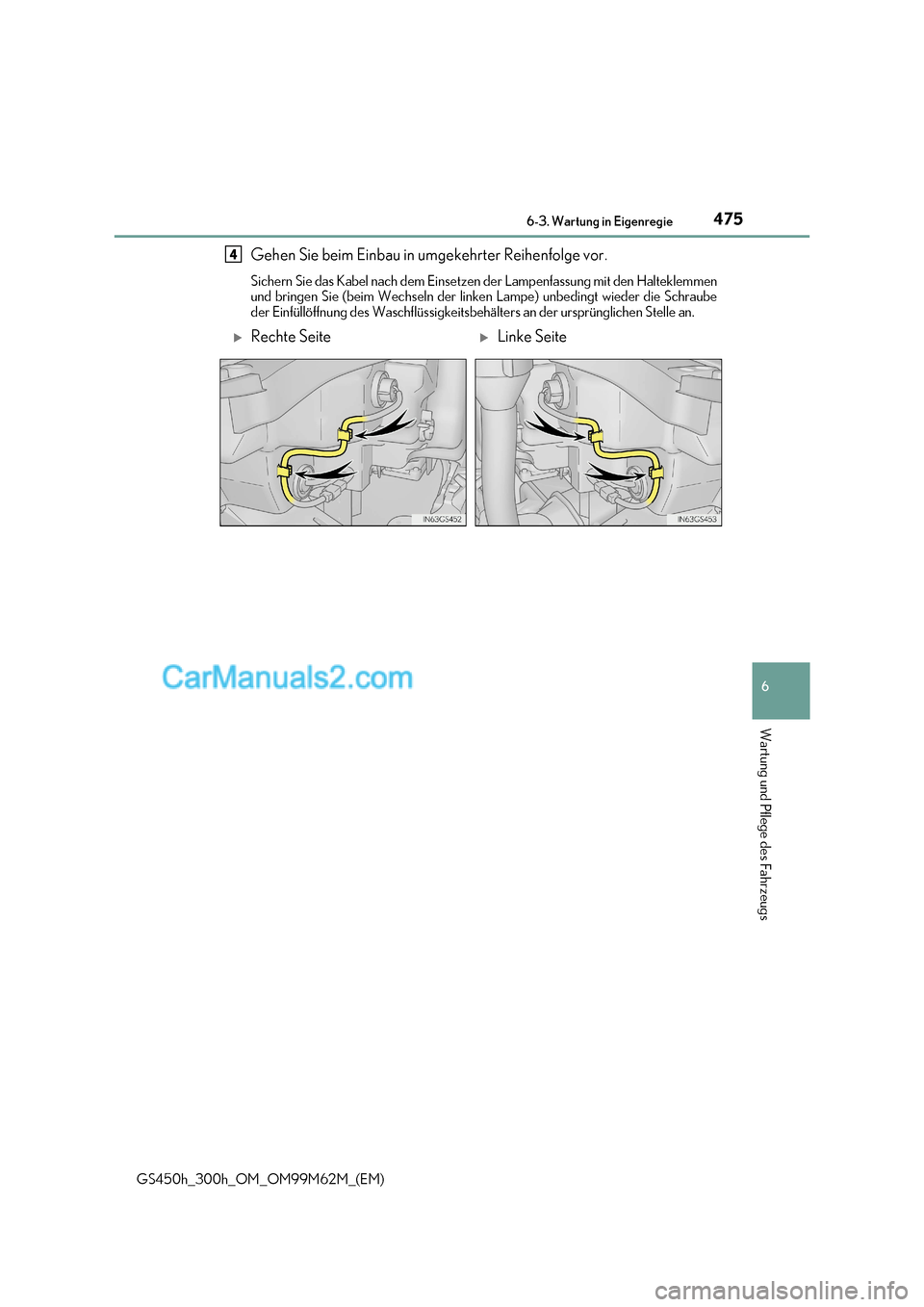

GS450h_300h_OM_OM99M62M_(EM) Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Sichern Sie das Kabel nach dem Einsetzen der Lampenfassung mit den Halteklemmen
und bringen Sie (beim Wechseln der linken Lampe) unbedingt wieder die Schraube
der Einfüllöffnung des Waschflüssigkeitsbeh
älters an der ursprünglichen Stelle an.
4
Rechte SeiteLinke Seite

4766-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

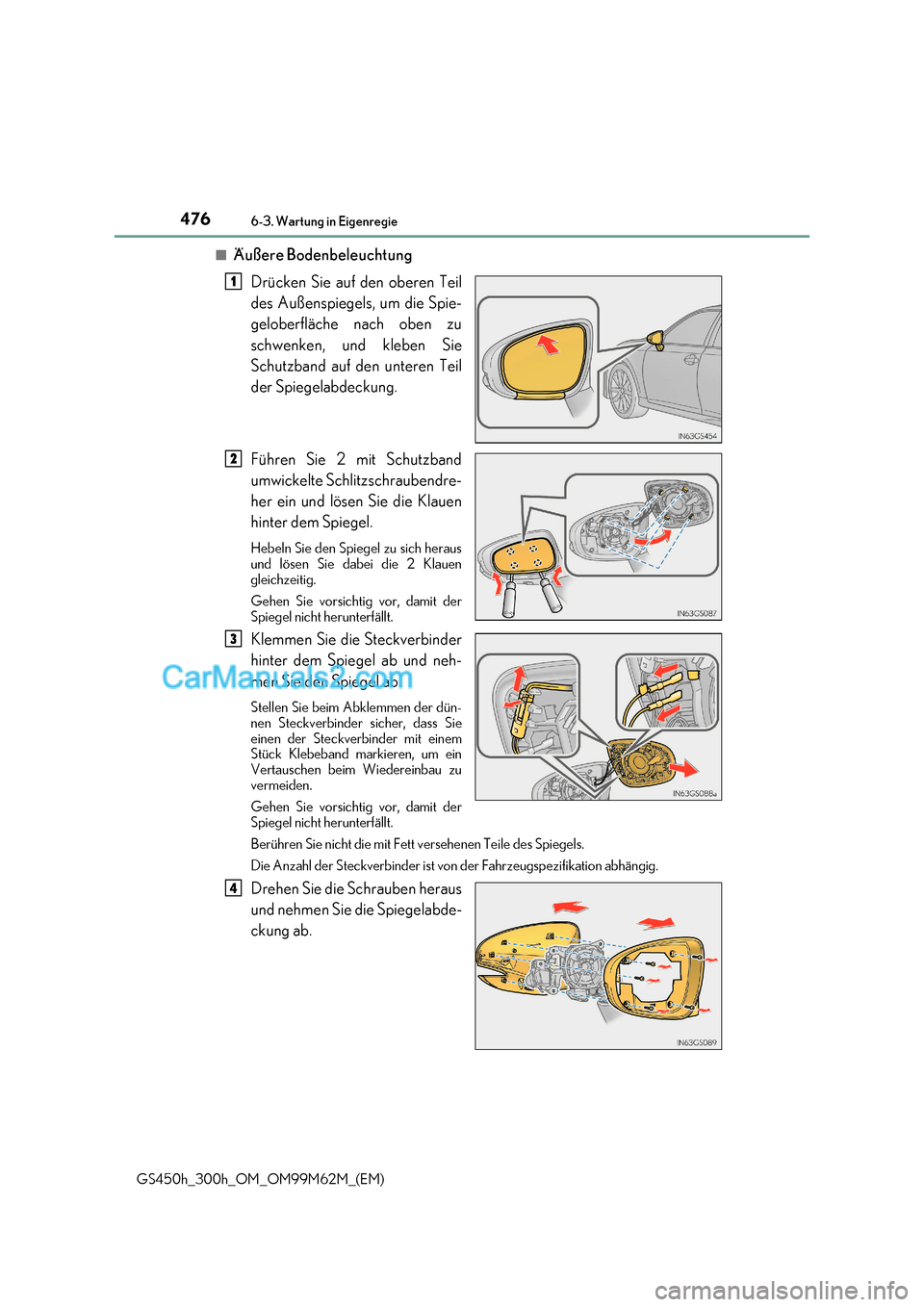

■Äußere Bodenbeleuchtung
Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spie-
geloberfläche nach oben zu
schwenken, und kleben Sie
Schutzband auf den unteren Teil
der Spiegelabdeckung.
Führen Sie 2 mit Schutzband
umwickelte Schlitzschraubendre-
her ein und lösen Sie die Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus
und lösen Sie dabei die 2 Klauen
gleichzeitig.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und neh-
men Sie den Spiegel ab.
Stellen Sie beim Abklemmen der dün-
nen Steckverbinder sicher, dass Sie
einen der Steckverbinder mit einem
Stück Klebeband markieren, um ein
Vertauschen beim Wiedereinbau zu
vermeiden.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
Berühren Sie nicht die mit Fett versehenen Teile des Spiegels.
Die Anzahl der Steckverbinder ist von der Fahrzeugspezifikation abhängig.
Drehen Sie die Schrauben heraus
und nehmen Sie die Spiegelabde-
ckung ab.
1
2
3
4

477
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs

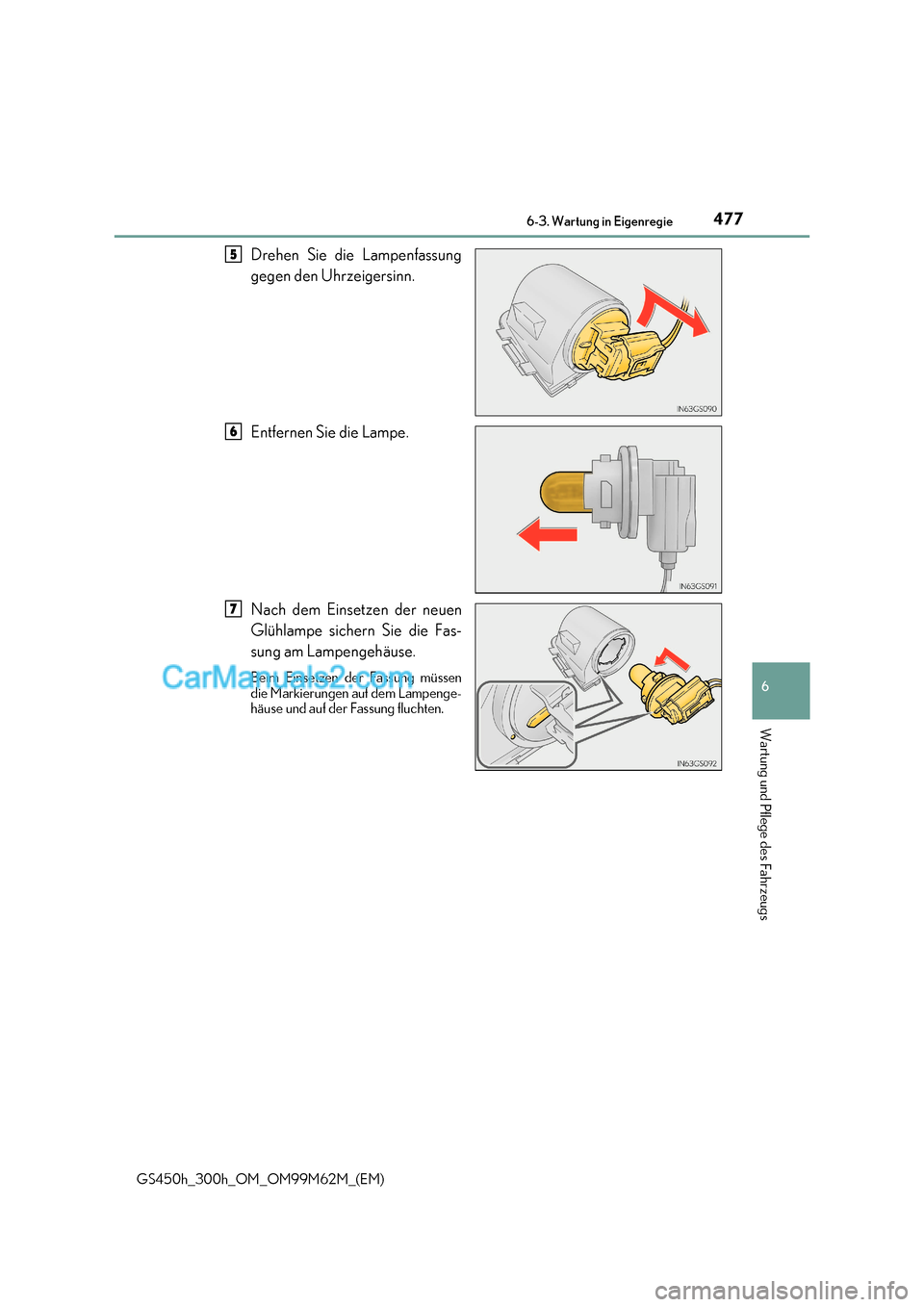

GS450h_300h_OM_OM99M62M_(EM) Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Nach dem Einsetzen der neuen
Glühlampe sichern Sie die Fas-
sung am Lampengehäuse.
Beim Einsetzen der Fassung müssen
die Markierungen auf dem Lampenge-
häuse und auf der Fassung fluchten.
5
6
7

4786-3. Wartung in Eigenregie

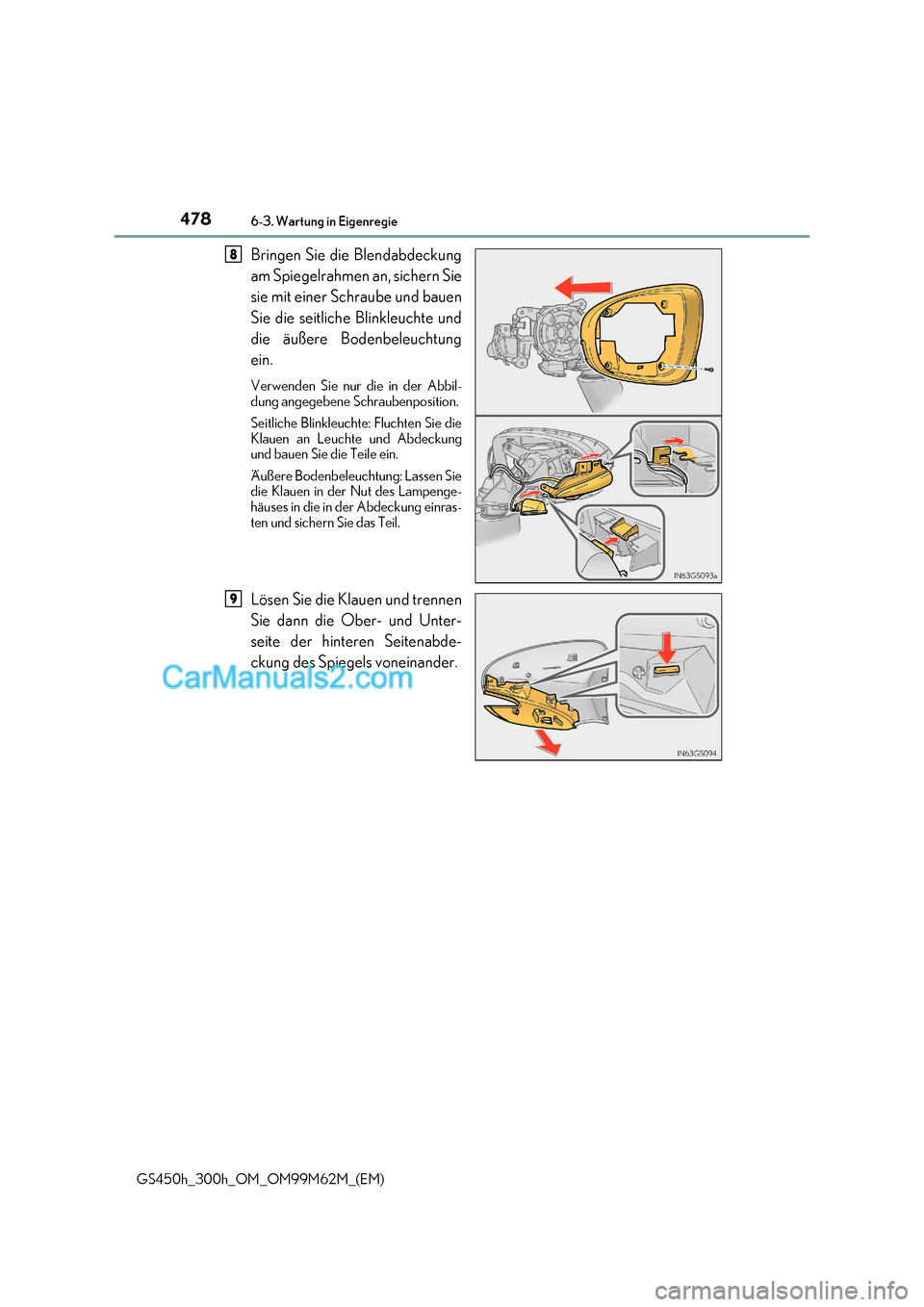

GS450h_300h_OM_OM99M62M_(EM) Bringen Sie die Blendabdeckung
am Spiegelrahmen an, sichern Sie
sie mit einer Schraube und bauen
Sie die seitliche Blinkleuchte und
die äußere Bodenbeleuchtung
ein.
Verwenden Sie nur die in der Abbil-
dung angegebene Schraubenposition.
Seitliche Blinkleuchte: Fluchten Sie die
Klauen an Leuchte und Abdeckung
und bauen Sie die Teile ein.
Äußere Bodenbeleuchtung: Lassen Sie
die Klauen in der Nut des Lampenge-
häuses in die in der Abdeckung einras-
ten und sichern Sie das Teil.
Lösen Sie die Klauen und trennen
Sie dann die Ober- und Unter-
seite der hinteren Seitenabde-
ckung des Spiegels voneinander.
8
9

479
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs

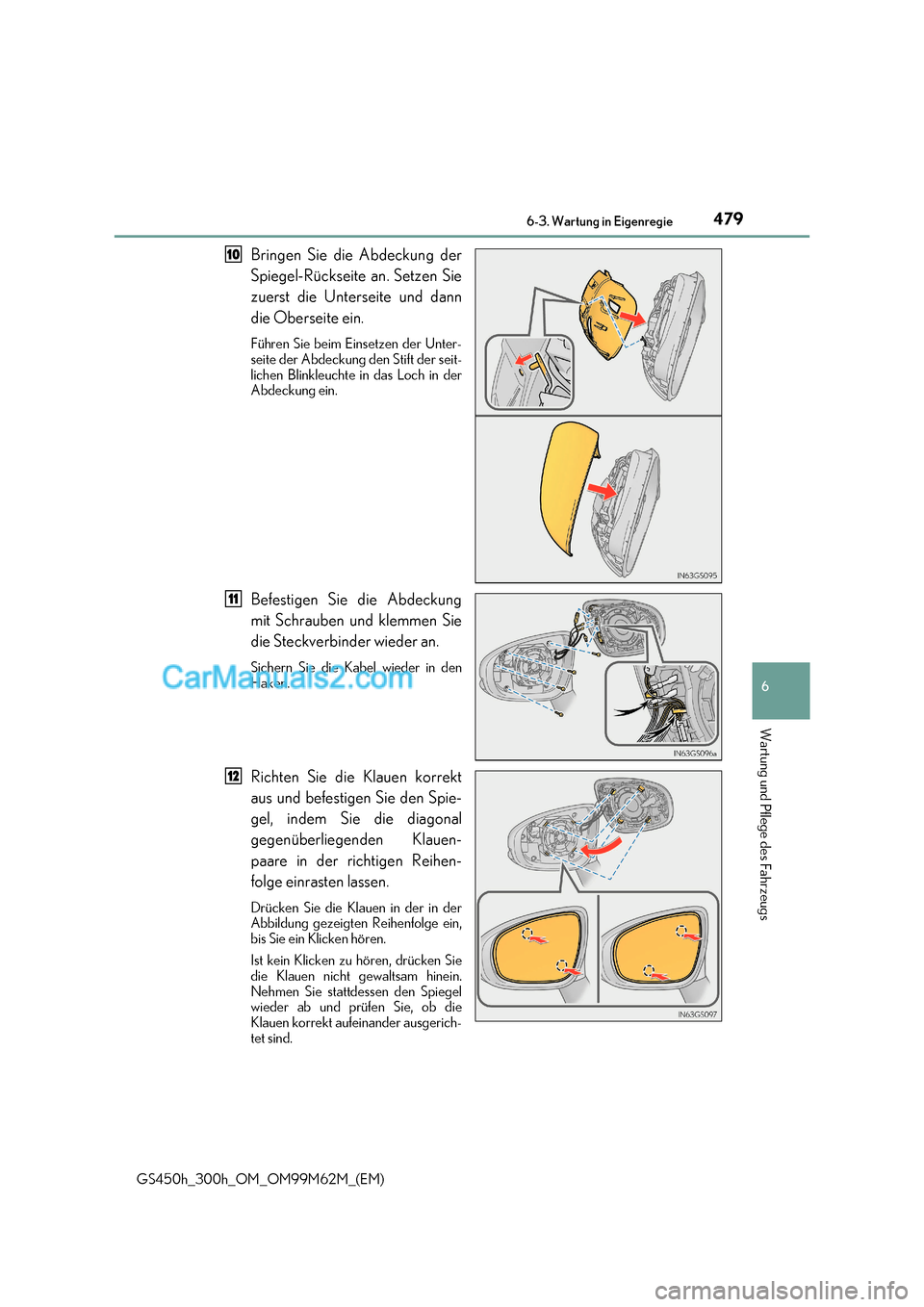

GS450h_300h_OM_OM99M62M_(EM) Bringen Sie die Abdeckung der
Spiegel-Rückseite an. Setzen Sie
zuerst die Unterseite und dann
die Oberseite ein.
Führen Sie beim Einsetzen der Unter-
seite der Abdeckung den Stift der seit-
lichen Blinkleuchte in das Loch in der
Abdeckung ein.
Befestigen Sie die Abdeckung
mit Schrauben und klemmen Sie
die Steckverbinder wieder an.
Sichern Sie die Kabel wieder in den
Haken.
Richten Sie die Klauen korrekt
aus und befestigen Sie den Spie-
gel, indem Sie die diagonal
gegenüberliegenden Klauen-
paare in der richtigen Reihen-
folge einrasten lassen.
Drücken Sie die Klauen in der in der
Abbildung gezeigten Reihenfolge ein,
bis Sie ein Klicken hören.
Ist kein Klicken zu hören, drücken Sie
die Klauen nicht gewaltsam hinein.
Nehmen Sie stattdessen den Spiegel
wieder ab und prüfen Sie, ob die
Klauen korrekt aufeinander ausgerich-
tet sind.
10
11
12

4806-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

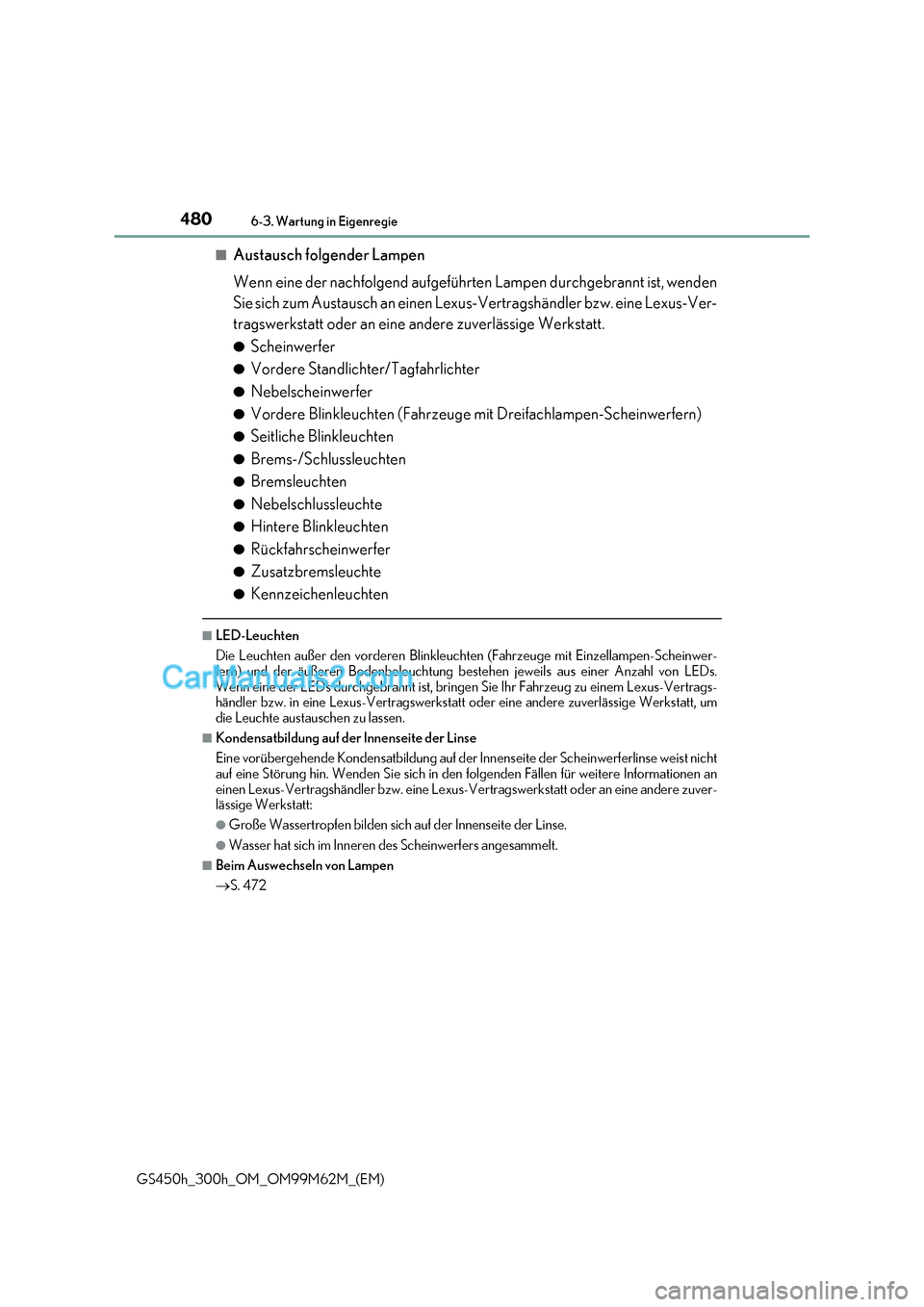

■Austausch folgender Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, wenden
Sie sich zum Austausch an einen Lexus- Vertragshändler bzw. eine Lexus-Ver-
tragswerkstatt oder an eine andere zuverlässige Werkstatt. ● Scheinwerfer
● Vordere Standlichter/Tagfahrlichter
● Nebelscheinwerfer
● Vordere Blinkleuchten (Fahrzeuge mit Dreifachlampen-Scheinwerfern)
● Seitliche Blinkleuchten
● Brems-/Schlussleuchten
● Bremsleuchten
● Nebelschlussleuchte
● Hintere Blinkleuchten
● Rückfahrscheinwerfer
● Zusatzbremsleuchte
● Kennzeichenleuchten
■LED-Leuchten
Die Leuchten außer den vorderen Blinkleuchten (Fahrzeuge mit Einzellampen-Scheinwer-
fern) und der äußeren Bodenbeleuchtung bestehen jeweils aus einer Anzahl von LEDs.
Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Lexus-Vertrags-
händler bzw. in eine Lexus-Vertragswerkstatt oder eine andere zuverlässige Werkstatt, um
die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist nicht
auf eine Störung hin. Wenden Sie sich in den folgenden Fällen für weitere Informationen an
einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder an eine andere zuver-
lässige Werkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
●Wasser hat sich im Inneren des Scheinwerfers angesammelt.
■Beim Auswechseln von Lampen S. 472
