2017 Lexus GS300h Betriebsanleitung (in German)

465
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

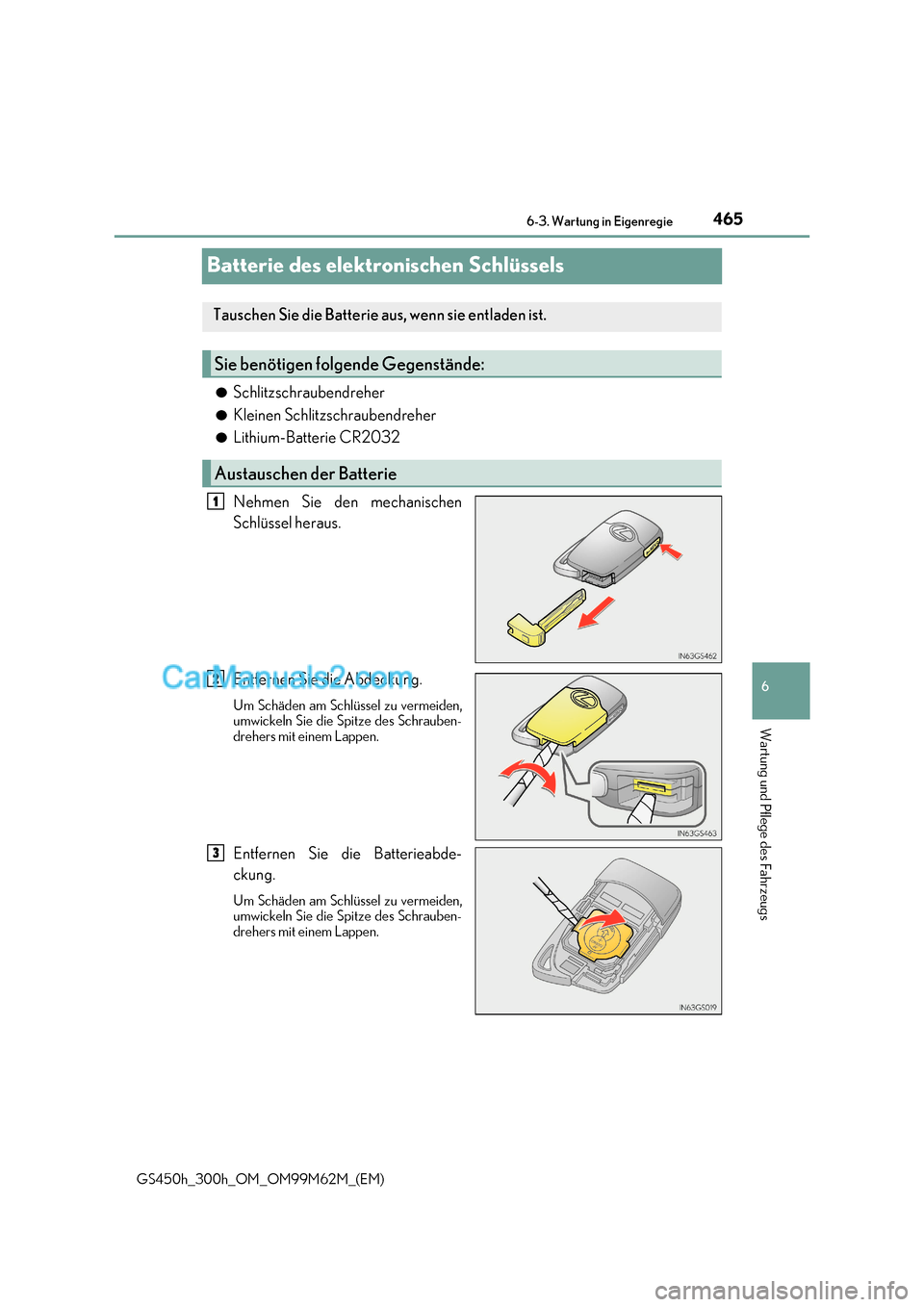

Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
● Kleinen Schlitzschraubendreher
● Lithium-Batterie CR2032
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Entfernen Sie die Batterieabde-
ckung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Tauschen Sie die Batterie aus, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2
3

4666-3. Wartung in Eigenregie

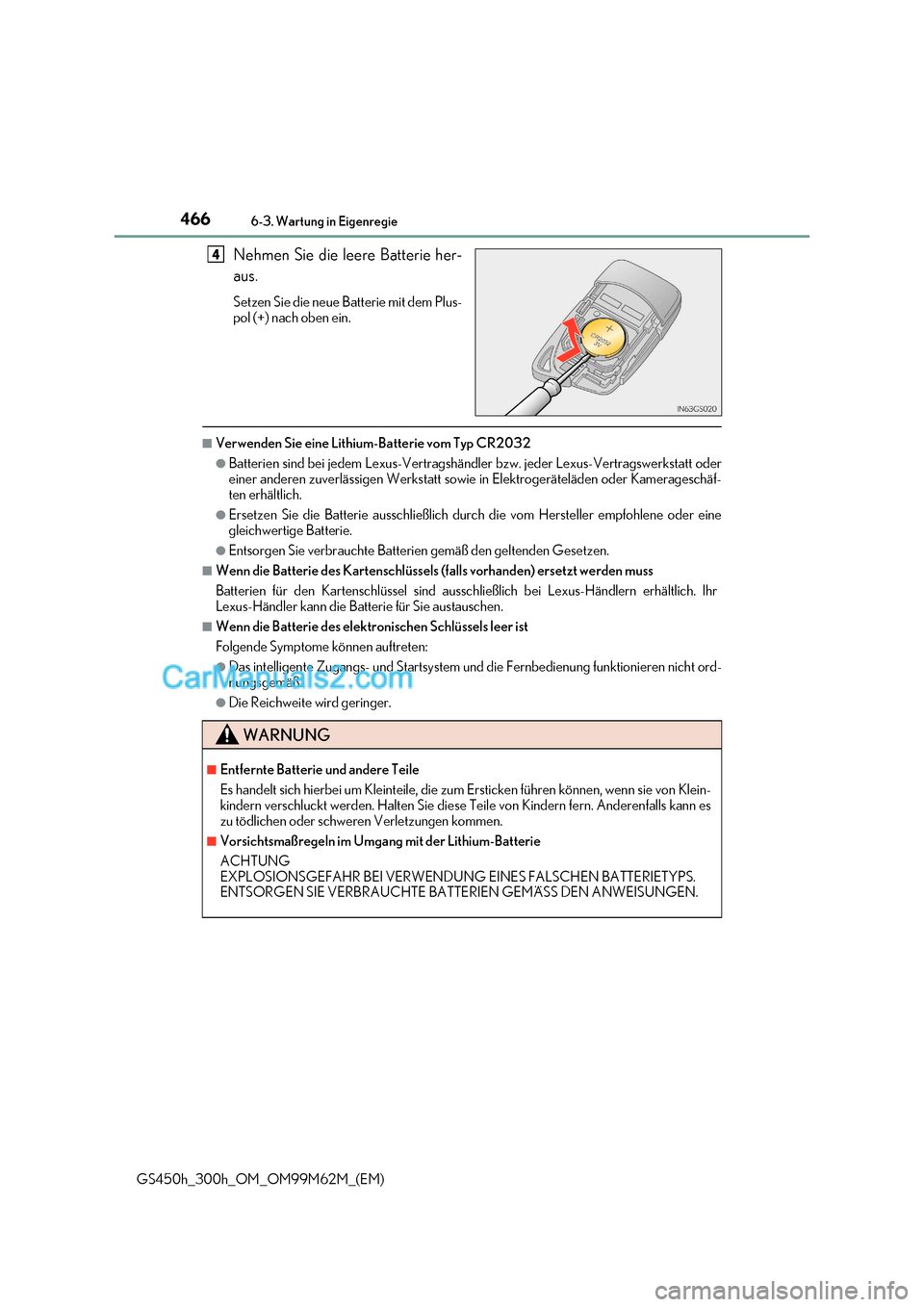

GS450h_300h_OM_OM99M62M_(EM) Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem Plus-
pol (+) nach oben ein.
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Lexus-Vertragshändler bzw. jeder Lexus-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt sowie
in Elektrogeräteläden oder Kamerageschäf-
ten erhältlich.
●Ersetzen Sie die Batterie ausschließlich durc h die vom Hersteller empfohlene oder eine
gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■Wenn die Batterie des Kartenschlüssels (falls vorhanden) ersetzt werden muss
Batterien für den Kartenschlüssel sind aussch ließlich bei Lexus-Händlern erhältlich. Ihr
Lexus-Händler kann die Batterie für Sie austauschen.
■Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren nicht ord-
nungsgemäß.
●Die Reichweite wird geringer.
4
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zu m Ersticken führen können, wenn sie von Klein-
kindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderenfalls kann es
zu tödlichen oder schweren Verletzungen kommen.
■Vorsichtsmaßregeln im Umga ng mit der Lithium-Batterie
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE VERBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN.

467
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

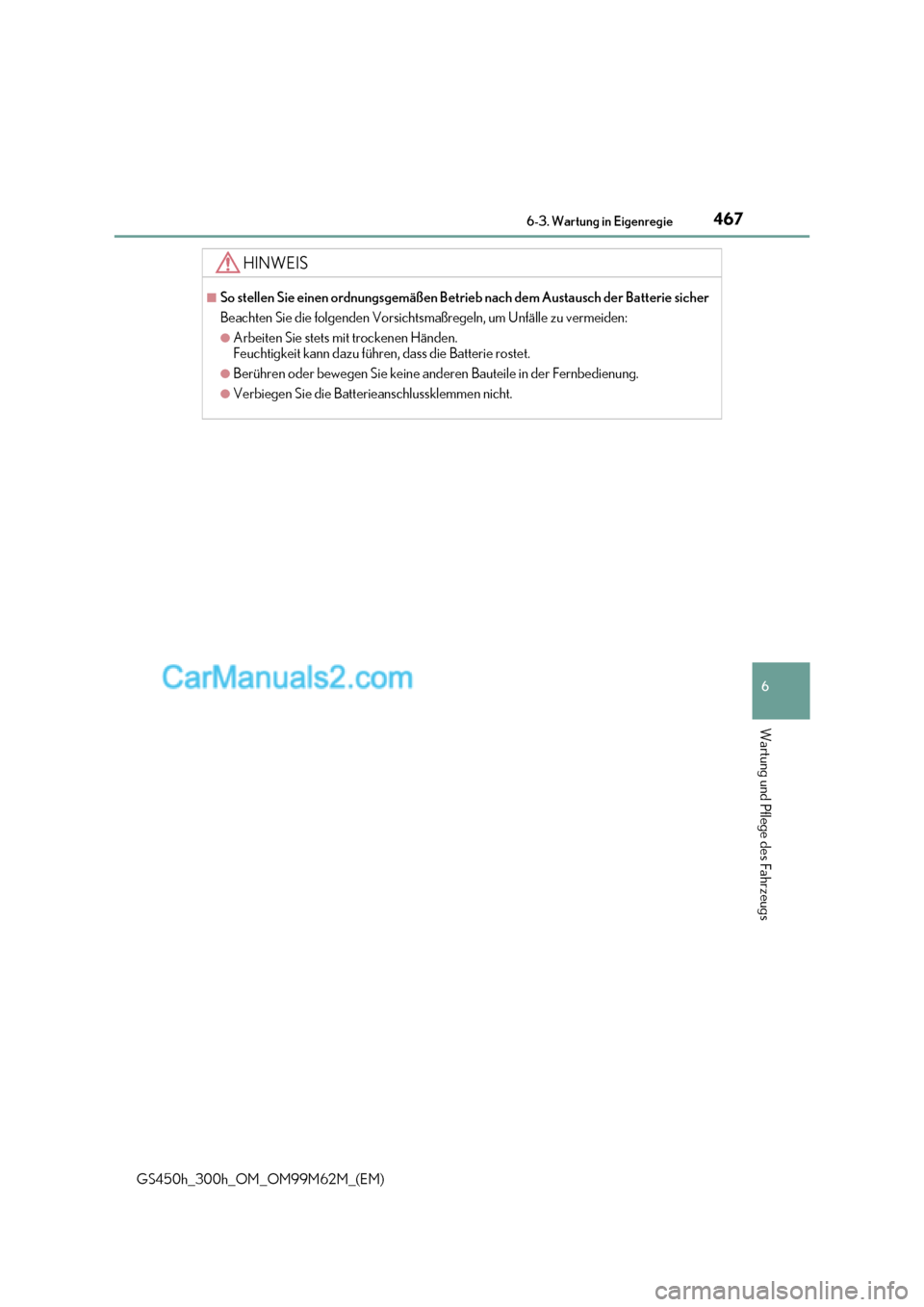

HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichtsm aßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batterieanschlussklemmen nicht.

4686-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

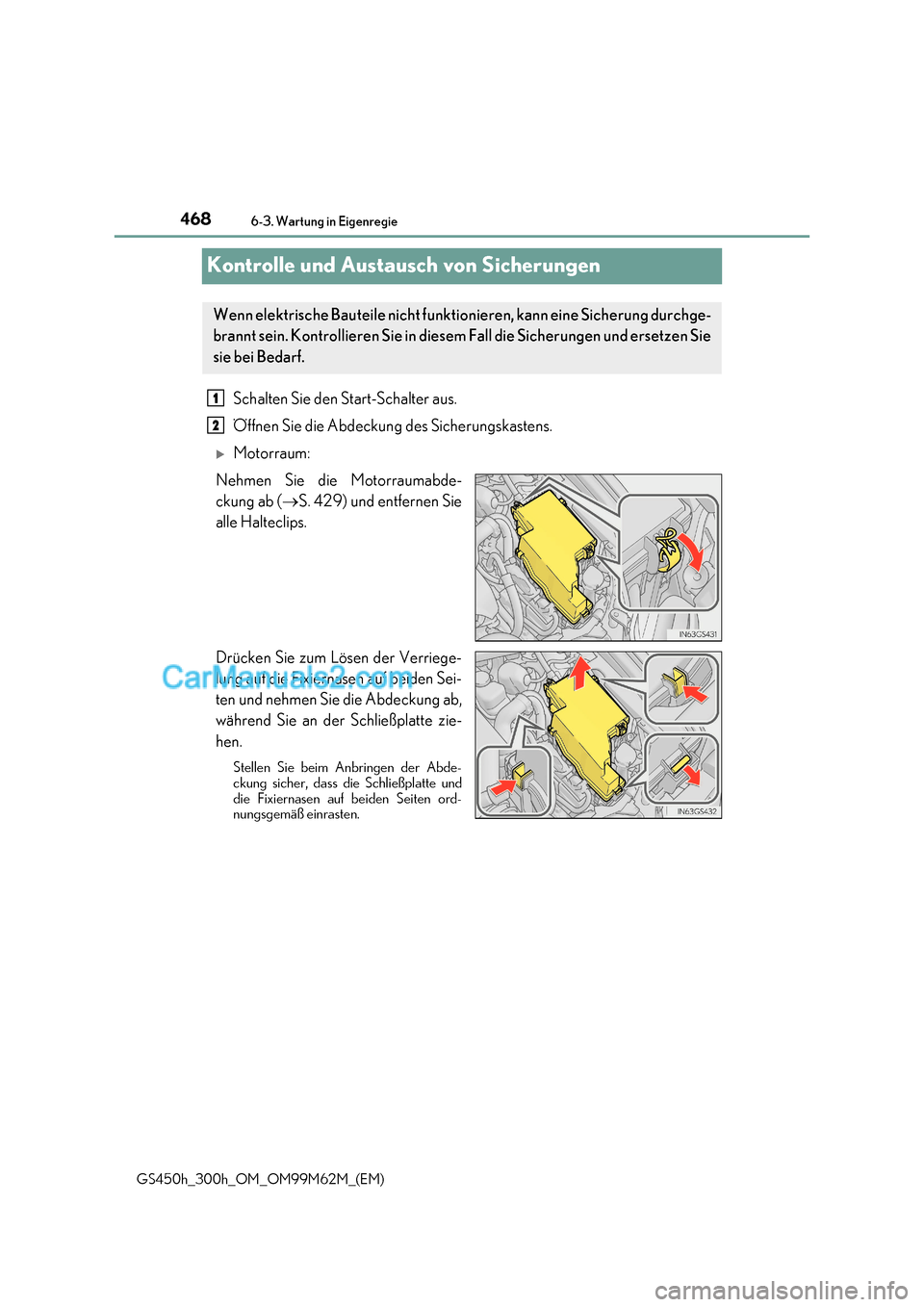

Kontrolle und Austausch von Sicherungen
Schalten Sie den Start-Schalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum:
Nehmen Sie die Motorraumabde-
ckung ab ( S. 429) und entfernen Sie
alle Halteclips.
Drücken Sie zum Lösen der Verriege-
lung auf die Fixiernasen auf beiden Sei-
ten und nehmen Sie die Abdeckung ab,
während Sie an der Schließplatte zie- hen.
Stellen Sie beim Anbringen der Abde-
ckung sicher, dass die Schließplatte und
die Fixiernasen auf beiden Seiten ord-
nungsgemäß einrasten.
Wenn elektrische Bauteile nicht funkti onieren, kann eine Sicherung durchge-
brannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie
sie bei Bedarf.
1
2

469
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

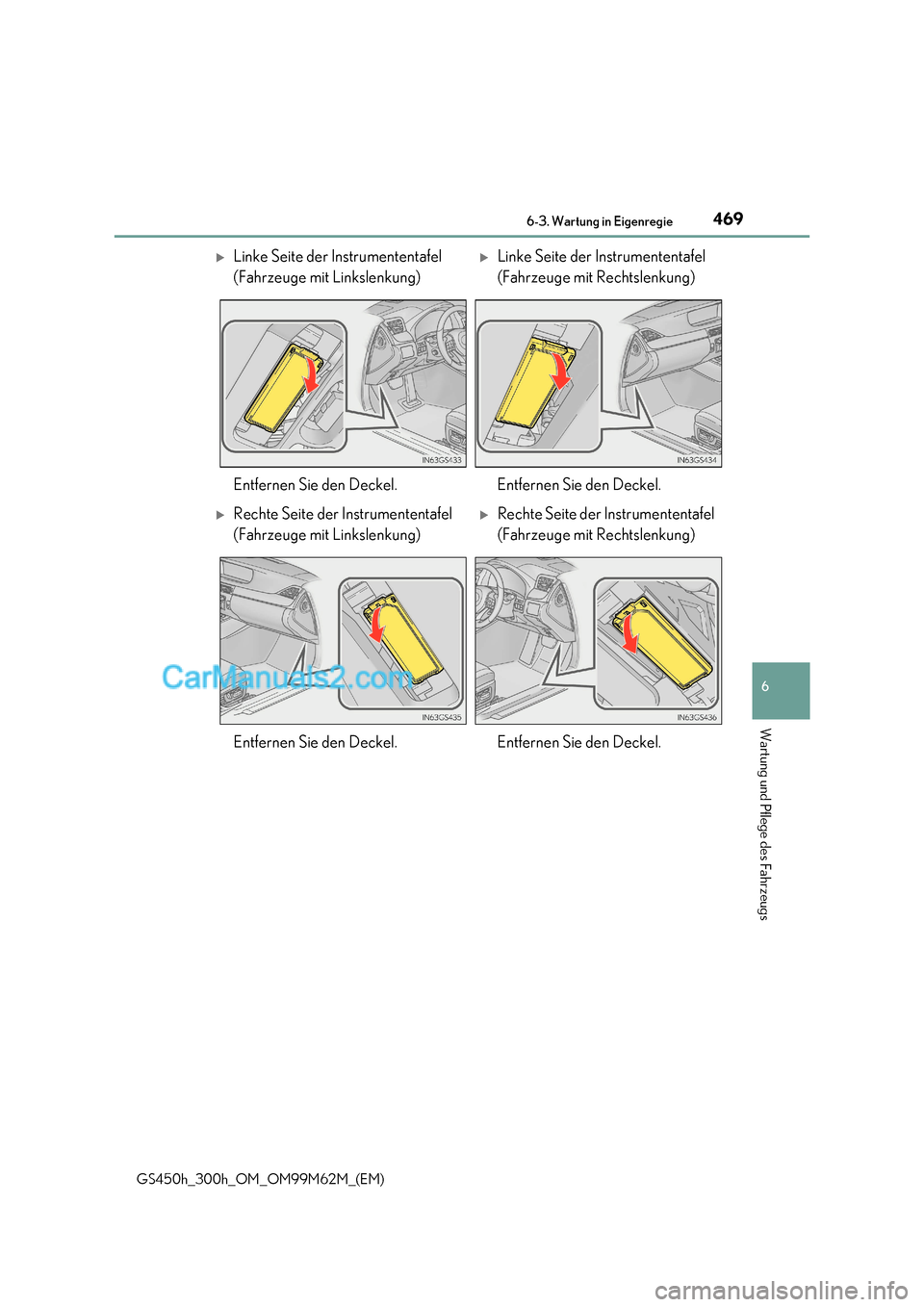

Linke Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)Linke Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.
Rechte Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)Rechte Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.

4706-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

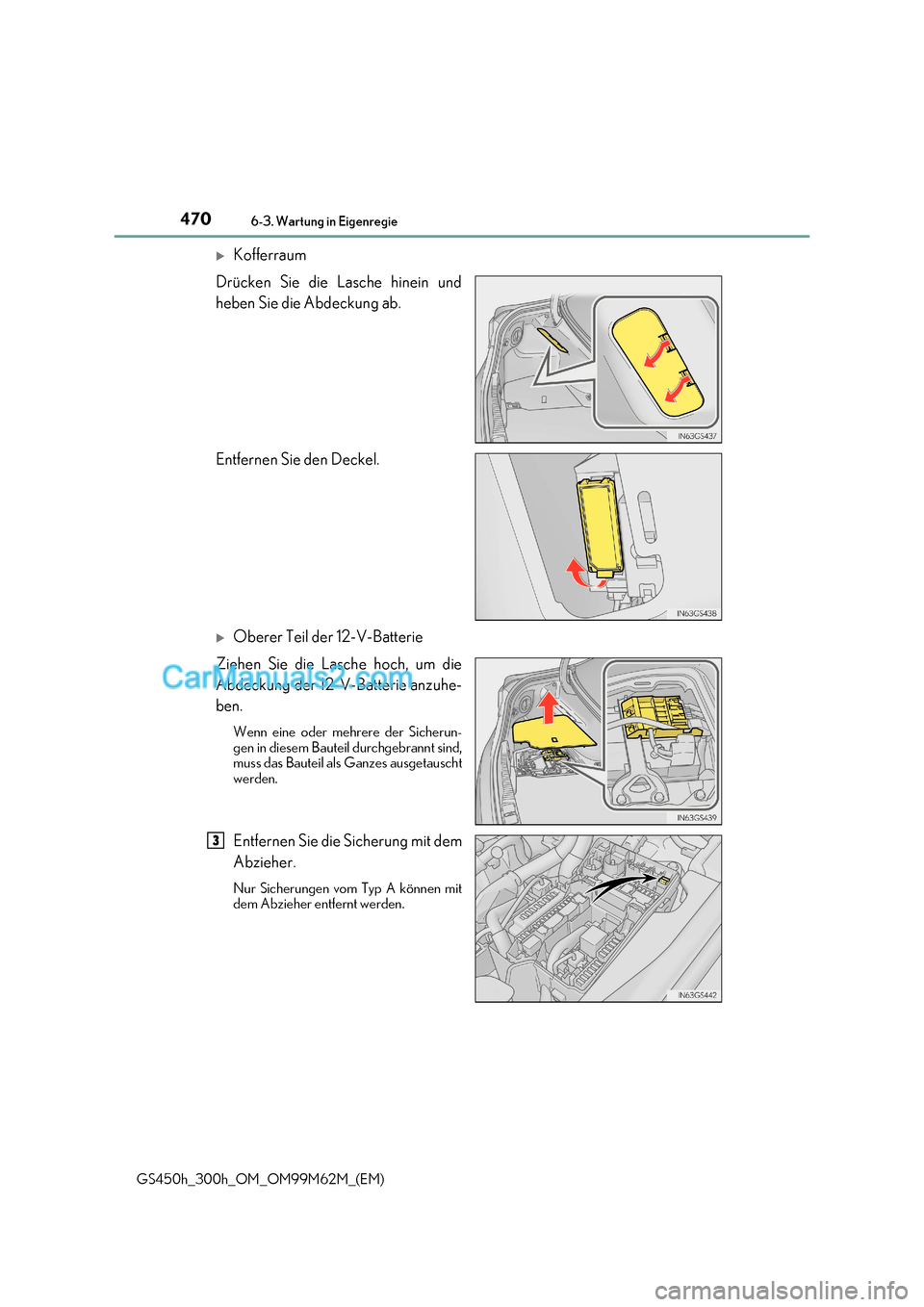

Kofferraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Entfernen Sie den Deckel.
Oberer Teil der 12-V-Batterie
Ziehen Sie die Lasche hoch, um die
Abdeckung der 12-V-Batterie anzuhe-
ben. Wenn eine oder mehrere der Sicherun-
gen in diesem Bauteil durchgebrannt sind,
muss das Bauteil als Ganzes ausgetauscht
werden.
Entfernen Sie die Sicherung mit dem
Abzieher.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
3

471
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs

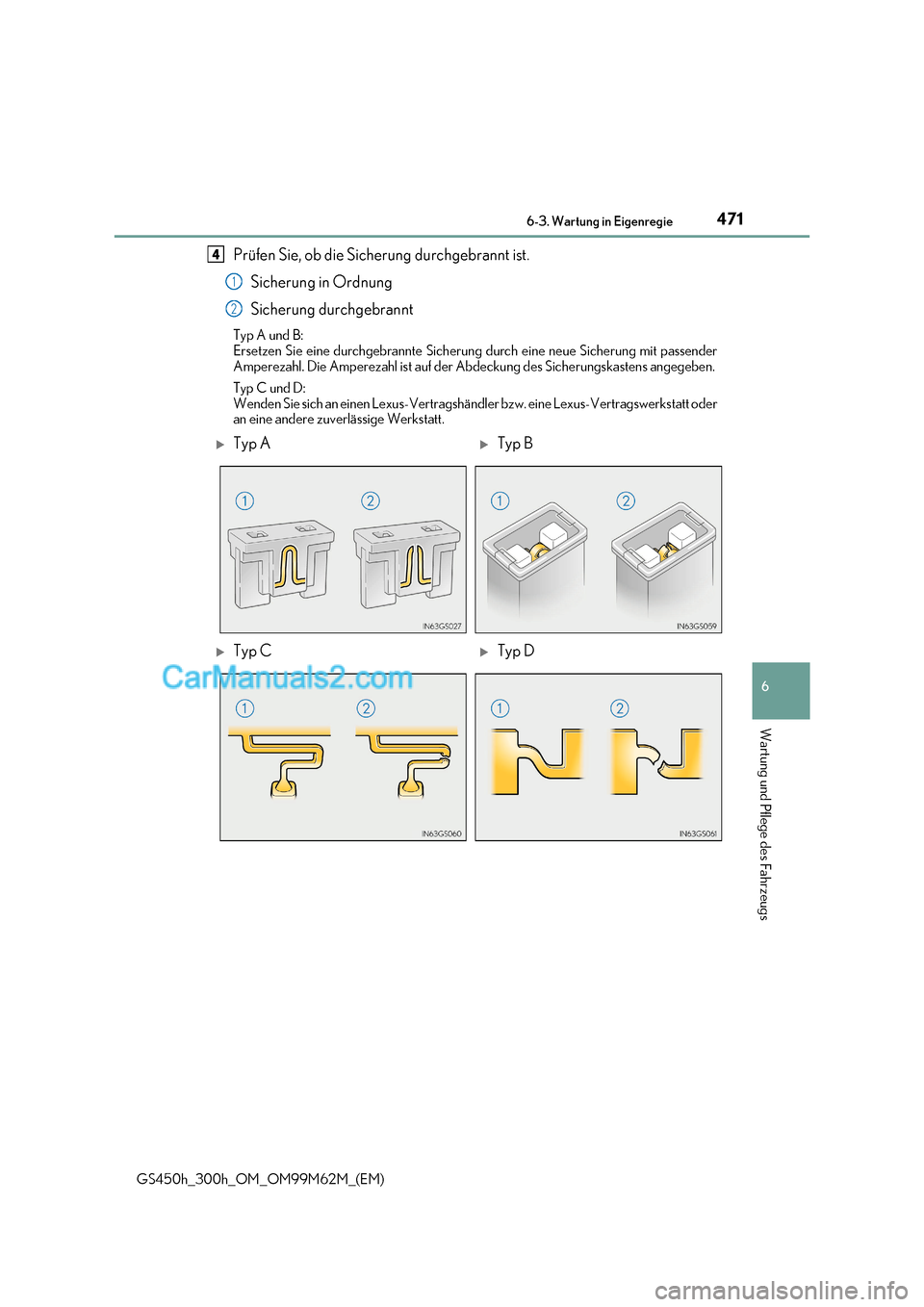

GS450h_300h_OM_OM99M62M_(EM) Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherun g durch eine neue Sicherung mit passender
Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D:
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt od er
an eine andere zuverlässige Werkstatt.
4
1
2
Typ ATyp B
Typ CTyp D

4726-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

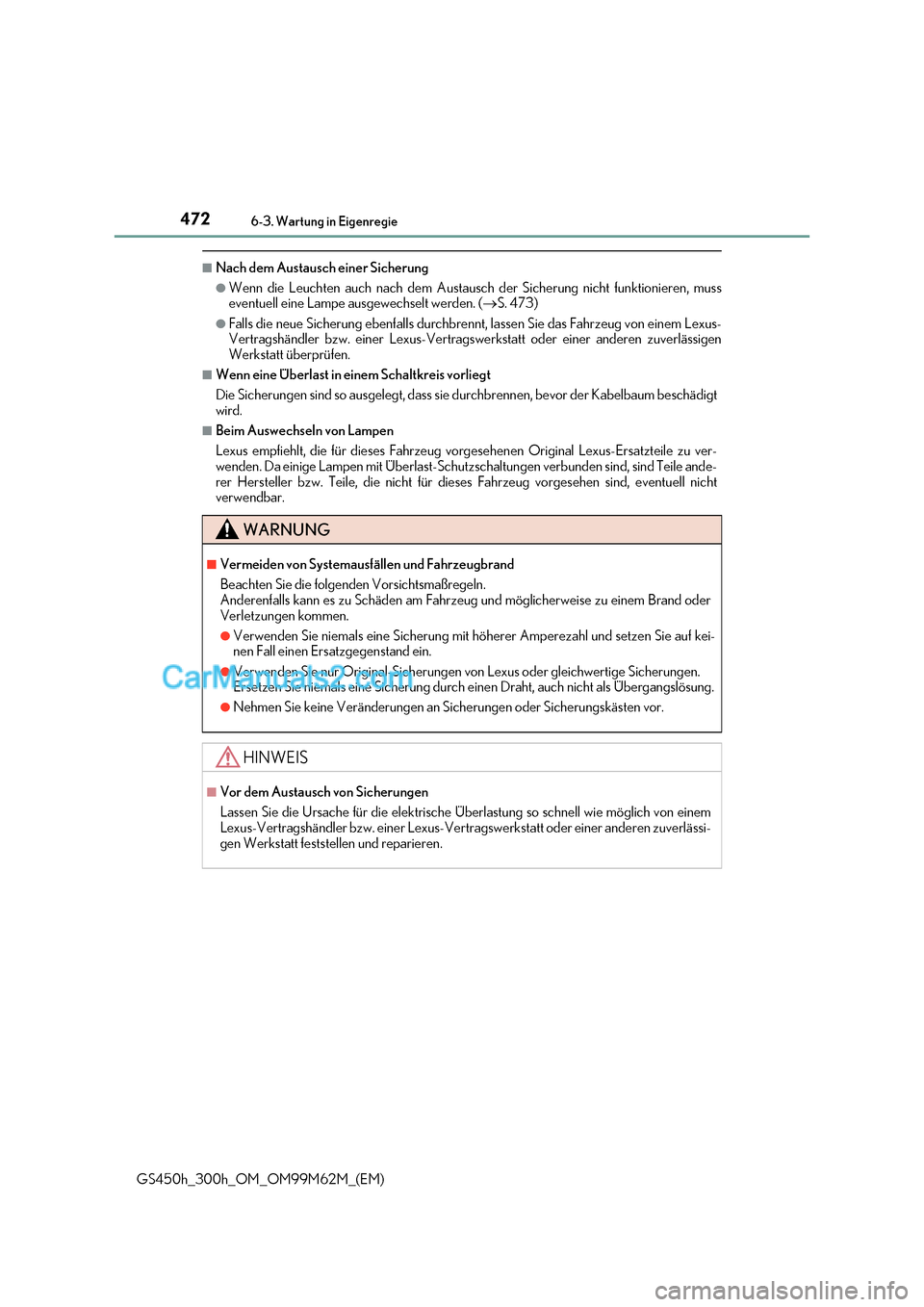

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausc h der Sicherung nicht funktionieren, muss
eventuell eine Lampe ausgewechselt werden. ( S. 473)
●Falls die neue Sicherung ebenfalls durchbrenn t, lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
■Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt
wird.
■Beim Auswechseln von Lampen
Lexus empfiehlt, die für dieses Fahrzeug vorgesehenen Original Lexus-Ersatzteile zu ver-
wenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind Teile ande-
rer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht
verwendbar.
WARNUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder
Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie auf kei-
nen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Sicherungen von Lexus oder gleichwertige Sich erungen.
Ersetzen Sie niemals eine Sicherung durch ei nen Draht, auch nicht als Übergangslösung.
●Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Üb erlastung so schnell wie möglich von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt feststellen und reparieren.
