2017 Lexus GS300h Betriebsanleitung (in German)

81
1
1-2. Hybridsystem
GS450h_300h_OM_OM99M62M_(EM)
Sicherheitsinformationen

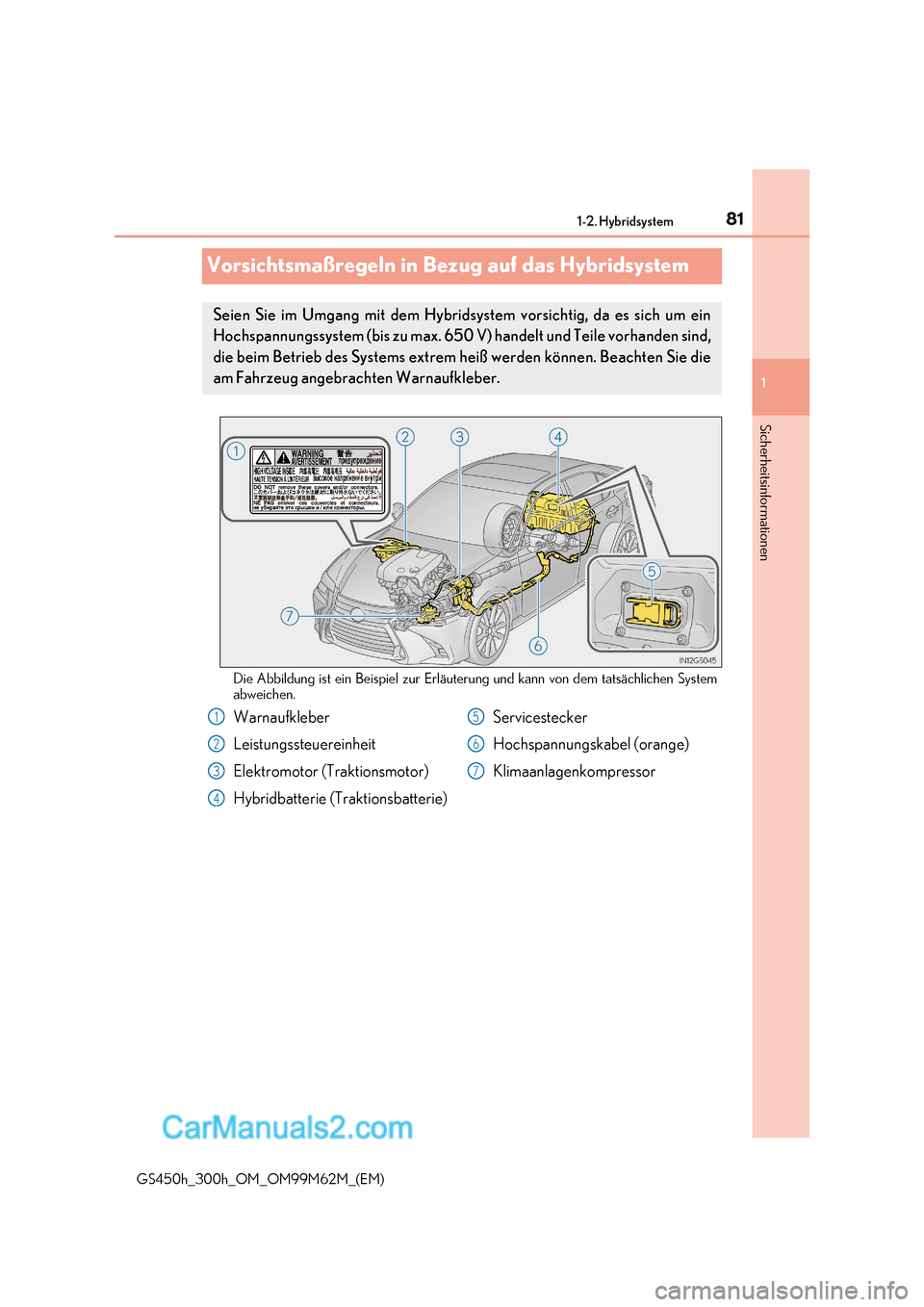

Vorsichtsmaßregeln in Bezug auf das Hybridsystem
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächlichen System
abweichen.
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es sich um ein
Hochspannungssystem (bis zu max. 650 V) handelt und Teile vorhanden sind,
die beim Betrieb des Systems extrem heiß werden können. Beachten Sie die
am Fahrzeug angebrac hten Warnaufkleber.
Warnaufkleber
Leistungssteuereinheit
Elektromotor (Traktionsmotor)
Hybridbatterie (Traktionsbatterie) Servicestecker
Hochspannungskabel (orange)
Klimaanlagenkompressor1
2
3
4
5
6
7

821-2. Hybridsystem
GS450h_300h_OM_OM99M62M_(EM) An beiden Seiten der Rücksitzlehne
befinden sich Lufteinlassöffnungen zur
Kühlung der Hybridbatterie (Traktions-
batterie). Werden diese Öffnungen
blockiert, kann es zu einer Überhitzung
und damit zu Leistungseinbußen der
Hybridbatterie kommen.
Wenn der Aufprallsensor einen Aufp
rall eines bestimmten Schweregrads
erfasst, schaltet das Notabschaltsystem die Hochspannung ab und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und Kraftstoffaust-
ritts auf ein Minimum zu reduzieren. Wenn das Notabschaltsystem aktiviert
wurde, lässt sich Ihr Fahrzeug nicht wied er starten. Um das Hybridsystem erneut
zu starten, wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-
Vertragswerkstatt oder an eine andere zuverlässige Werkstatt.
Bei einer Funktionsstörung des Hybridsystems oder einer fehlerhaften Bedie-
nung wird automatisch eine Meldung angezeigt.
Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen Sie
die Anweisungen. (
 S. 500)
Lufteinlassöffnungen der Hybr idbatterie (Traktionsbatterie)
Notabschaltsystem
Hybrid-Warnmeldung

83
1-2. Hybridsystem
1
GS450h_300h_OM_OM99M62M_(EM)
Sicherheitsinformationen

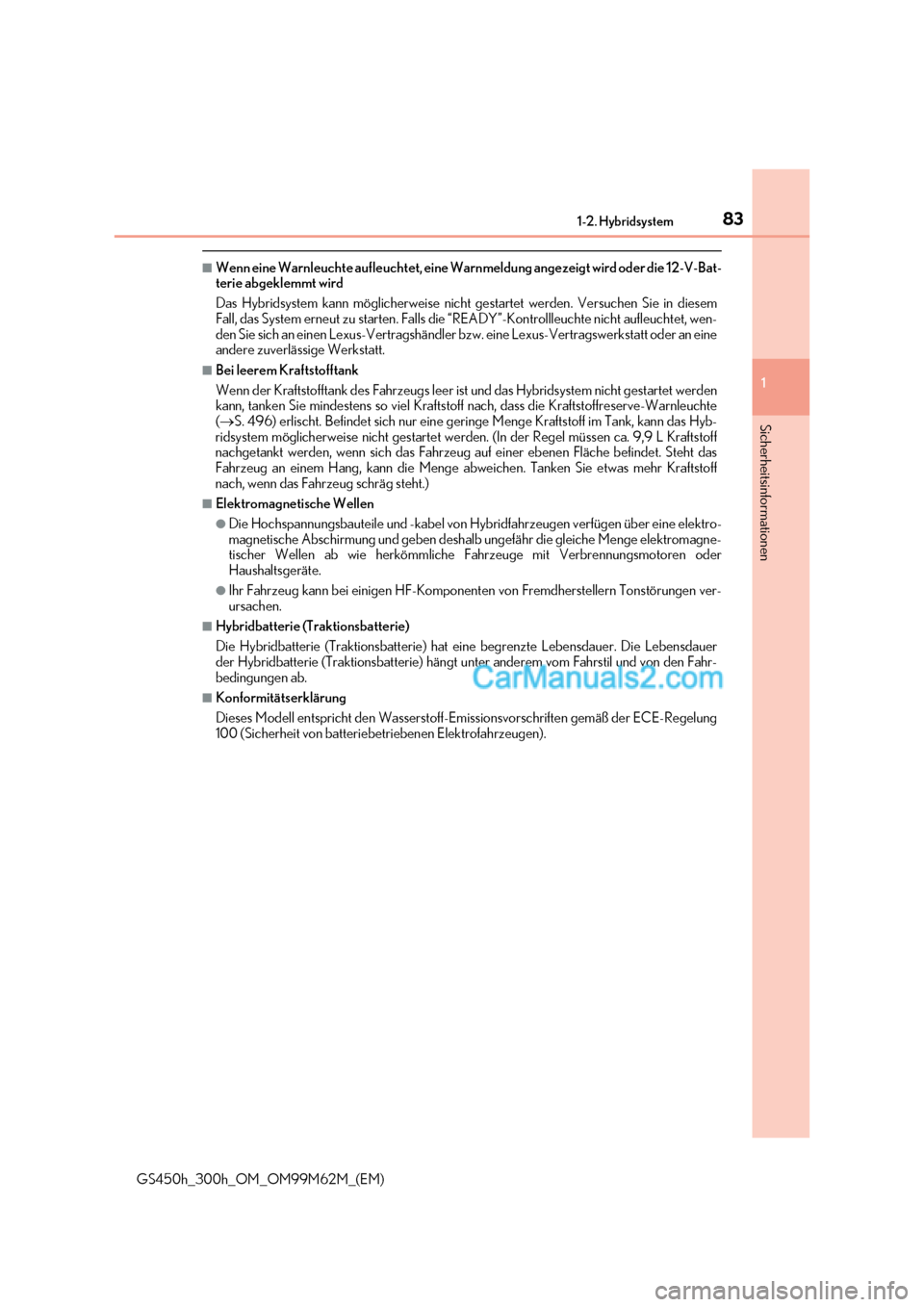

■Wenn eine Warnleuchte aufleuchtet, eine Warn meldung angezeigt wird oder die 12-V-Bat-
terie abgeklemmt wird
Das Hybridsystem kann möglicherweise nicht gestartet werden. Versuchen Sie in diesem
Fall, das System erneut zu starten. Falls die “READY”-Kontrollleuchte nicht aufleuchtet, wen-
den Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder an eine
andere zuverlässige Werkstatt.
■Bei leerem Kraftstofftank
Wenn der Kraftstofftank des Fahrzeugs leer ist und das Hybridsystem nicht gestartet we rden
kann, tanken Sie mindestens so viel Kraftstoff nach, dass die Kraftstoffreserve-Warnleuchte
(  S. 496) erlischt. Befindet sich nur eine geringe Menge Kraftstoff im Tank, kann das Hyb-
ridsystem möglicherweise nicht gestartet werden. (In der Regel müssen ca. 9,9 L Kraftstoff
nachgetankt werden, wenn sich das Fahrzeug auf einer ebenen Fläche befindet. Steht das
Fahrzeug an einem Hang, kann die Menge abweichen. Tanken Sie etwas mehr Kraftstoff
nach, wenn das Fahrzeug schräg steht.)
■Elektromagnetische Wellen
●Die Hochspannungsbauteile und -kabel von Hybridfahrzeugen verfügen über eine elektro-
magnetische Abschirmung und geben deshalb ungefähr die gleiche Menge elektromagne-
tischer Wellen ab wie herkömmliche Fa hrzeuge mit Verbrennungsmotoren oder
Haushaltsgeräte.
●Ihr Fahrzeug kann bei einigen HF-Komponenten von Fremdherstellern Tonstörungen ver-
ursachen.
■Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) hat eine begrenzte Lebensdauer. Die Lebensdauer
der Hybridbatterie (Traktionsbatterie) hängt unter anderem vom Fahrstil und von den F ahr-
bedingungen ab.
■Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionsvorschriften gemäß der ECE-Regelung
100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).

841-2. Hybridsystem
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln in Bezug auf Hochspannung
Dieses Fahrzeug verfügt über Hochspannungssysteme (Gleichstrom/Wechselstrom)
sowie über ein 12-Volt-System. Gleichstro m- und Wechselstrom-Hochspannung ist sehr
gefährlich und kann schwere Verbrennungen und einen Stromschlag verursachen, was zu
tödlichen oder schweren Verletzungen führen kann.
●Sie dürfen die Hochspannungsbauteile, -kabel oder deren Steckverbinder daher niemals
berühren, zerlegen, ausbauen oder austauschen.
●Das Hybridsystem wird nach dem Starten heiß , da es mit Hochspannung arbeitet. Seien
Sie daher sowohl im Hinblick auf die Hochspan nung als auch aufgrund der hohen Tempe-
raturen äußerst vorsichtig und beachten Sie stets die am Fahrzeug angebrachten Warn-
aufkleber.
●Versuchen Sie niemals, das Arbeitsloch des
Servicesteckers hinter den Rücksitzen zu öff-
nen. Der Servicestecker wird ausschließlich für
die Fahrzeugwartung verwendet und führt
Hochspannung.

85
1-2. Hybridsystem
1
GS450h_300h_OM_OM99M62M_(EM)
Sicherheitsinformationen
WARNUNG

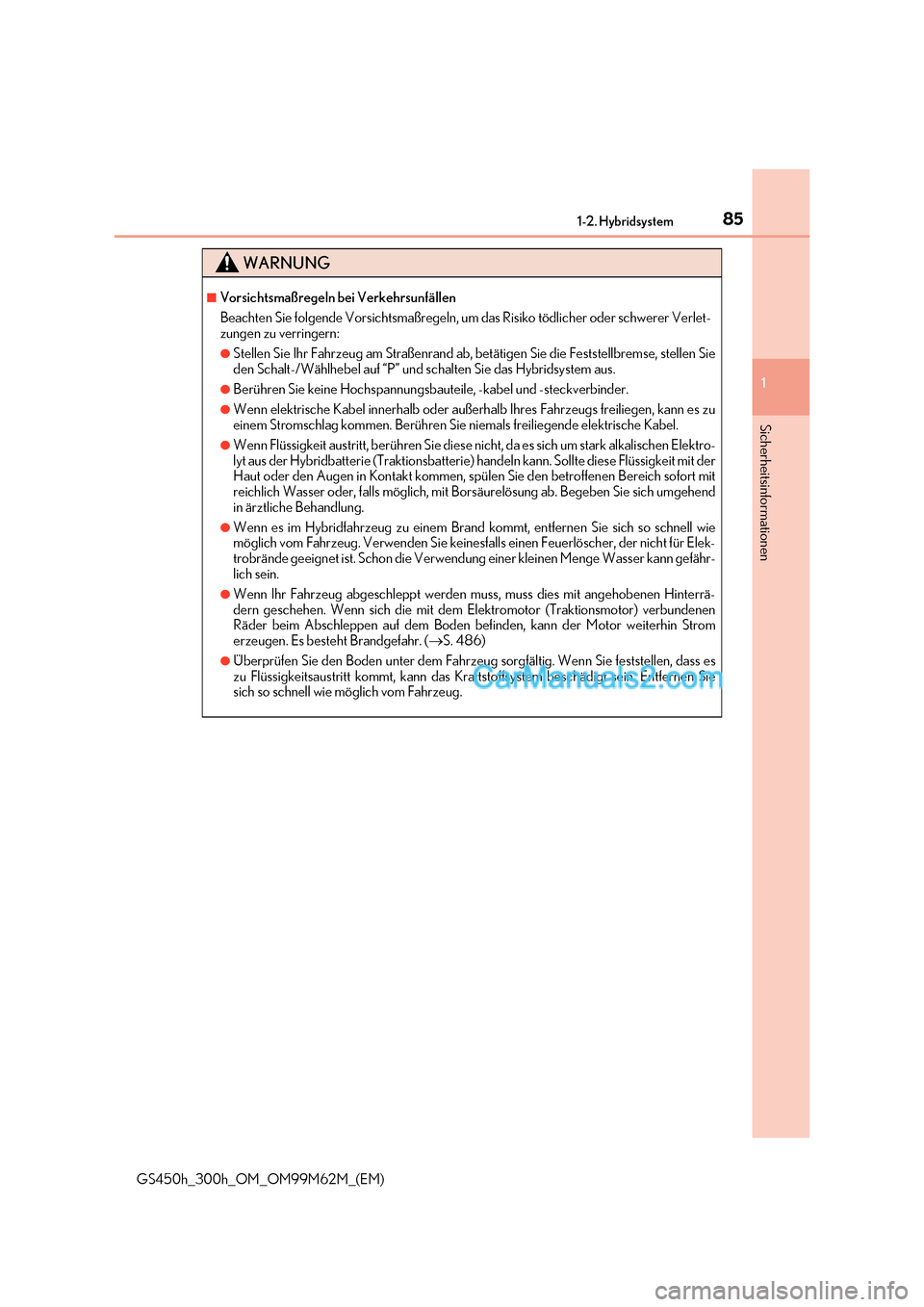

■Vorsichtsmaßregeln bei Verkehrsunfällen
Beachten Sie folgende Vorsichtsmaßregeln, um das Risiko tödlicher oder schwerer Verlet-
zungen zu verringern:
●Stellen Sie Ihr Fahrzeug am Straßenrand ab, betätigen Sie die Feststellbremse, stel len Sie
den Schalt-/Wählhebel auf “P” und sc halten Sie das Hybridsystem aus.
●Berühren Sie keine Hochspannungsbauteile, -kabel und -steckverbinder.
●Wenn elektrische Kabel innerhalb oder außerhalb Ihres Fahrzeugs freiliegen, kann es zu
einem Stromschlag kommen. Berühren Sie niemals freiliegende elektrische Kabel.
●Wenn Flüssigkeit austritt, berühren Sie diese nicht, da es sich um stark alkalischen Elektro-
lyt aus der Hybridbatterie (Traktionsbatterie) handeln kann. Sollte diese Flüssigkeit mit der
Haut oder den Augen in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit
reichlich Wasser oder, falls möglich, mit Borsäurelösung ab. Begeben Sie sich umgehend
in ärztliche Behandlung.
●Wenn es im Hybridfahrzeug zu einem Brand kommt, entfernen Sie sich so schnell wie
möglich vom Fahrzeug. Verwenden Sie keinesfalls einen Feuerlöscher, der nicht für Elek-
trobrände geeignet ist. Schon die Verwendung einer kleinen Menge Wasser kann gefähr-
lich sein.
●Wenn Ihr Fahrzeug abgeschleppt werden muss, muss dies mit angehobenen Hinterrä-
dern geschehen. Wenn sich die mit dem Elektromotor (Traktionsmotor) verbundenen
Räder beim Abschleppen auf dem Boden befinden, kann der Motor weiterhin Str om
erzeugen. Es besteht Brandgefahr. ( S. 486)
●Überprüfen Sie den Boden unter dem Fahrzeug sorgfältig. Wenn Sie feststellen, d ass es
zu Flüssigkeitsaustritt kommt, kann das Kraftstoffsystem beschädigt sein. Entfernen Sie
sich so schnell wie möglich vom Fahrzeug.

861-2. Hybridsystem
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG

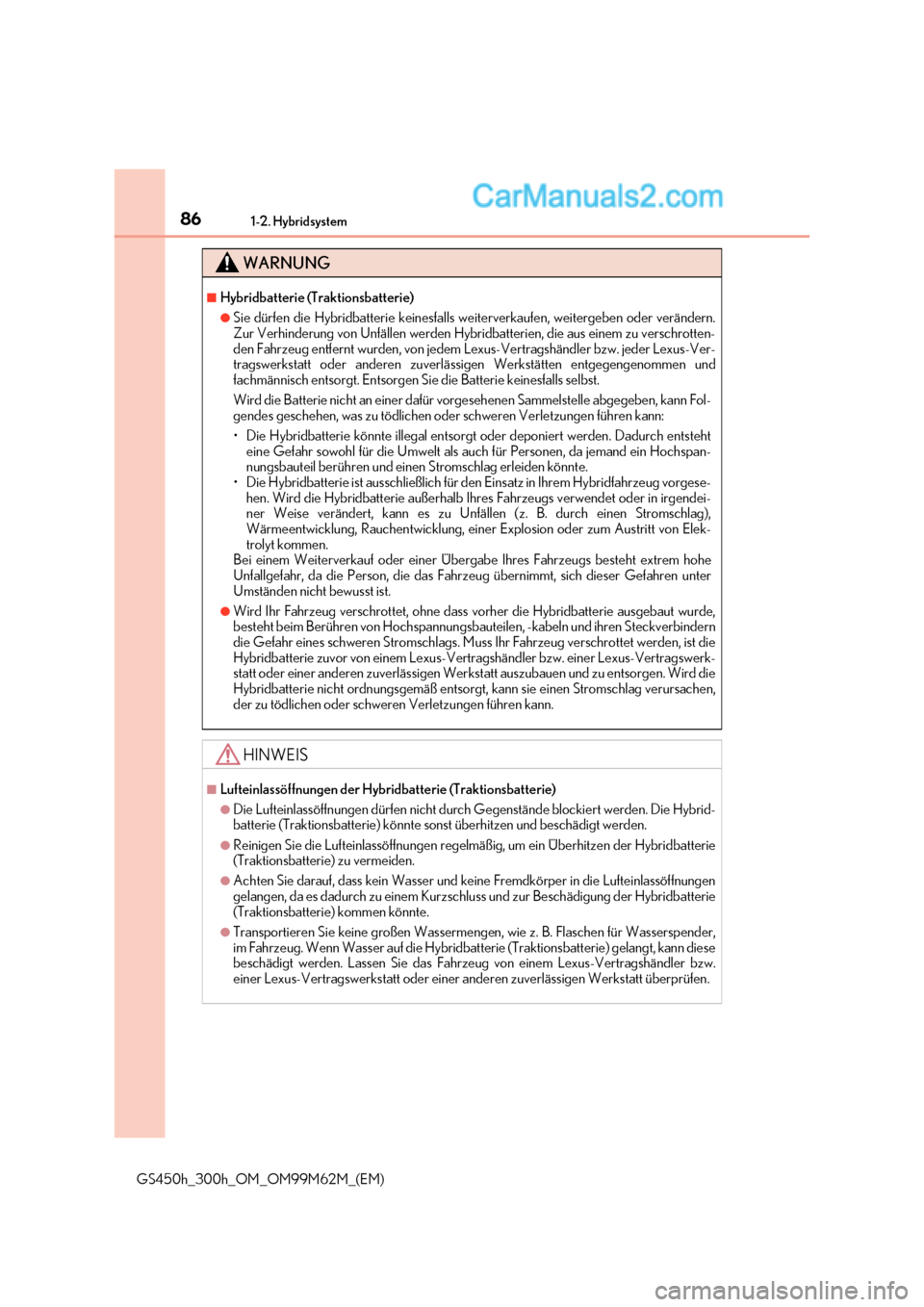

■Hybridbatterie (Traktionsbatterie)
●Sie dürfen die Hybridbatterie keinesfalls weiterverkaufen, weitergeben oder verändern.
Zur Verhinderung von Unfällen werden Hybridbatterien, die aus einem zu verschrotten-
den Fahrzeug entfernt wurden, von jedem Lexus-Vertragshändler bzw. jeder Lexus -Ver-
tragswerkstatt oder anderen zuverlässigen Werkstätten entgegengenommen und
fachmännisch entsorgt. Entsorgen Sie die Batterie keinesfalls selbst.
Wird die Batterie nicht an einer dafür vorgesehenen Sammelstelle abgegeben, kann Fol-
gendes geschehen, was zu tödlichen oder schweren Verletzungen führen kann:

87
1
1-3. Diebstahlschutzsystem
GS450h_300h_OM_OM99M62M_(EM)
Sicherheitsinformationen

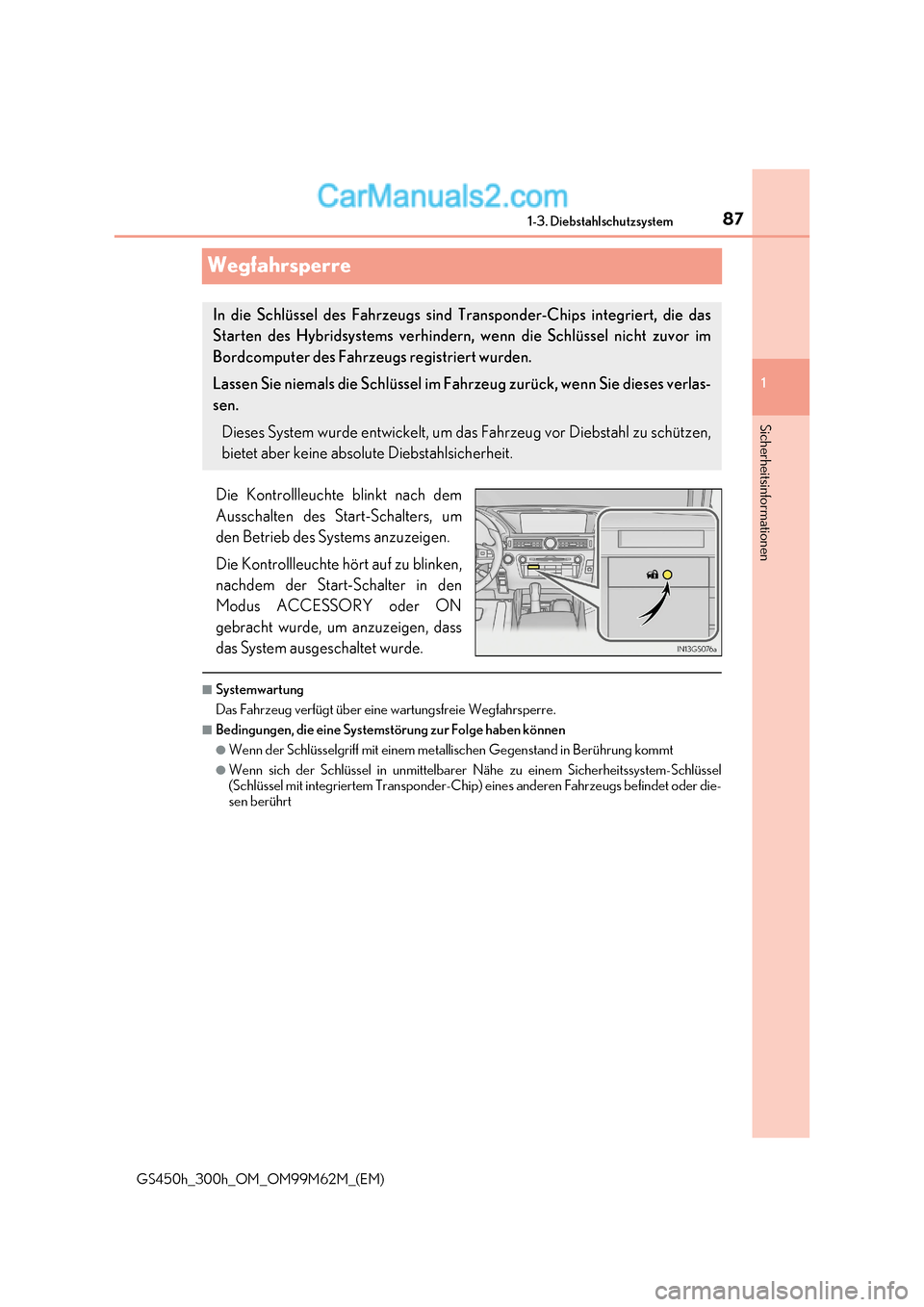

Wegfahrsperre
Die Kontrollleuchte blinkt nach dem
Ausschalten des Start-Schalters, um
den Betrieb des Systems anzuzeigen.
Die Kontrollleuchte hört auf zu blinken,
nachdem der Start-Schalter in den
Modus ACCESSORY oder ON
gebracht wurde, um anzuzeigen, dass
das System ausgeschaltet wurde.
■Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.
■Bedingungen, die eine Systemstörung zur Folge haben können
●Wenn der Schlüsselgriff mit einem meta llischen Gegenstand in Berührung kommt
●Wenn sich der Schlüssel in unmittelbarer Nähe zu einem Sicherheitssystem-Schlüssel
(Schlüssel mit integriertem Transponder-Chip ) eines anderen Fahrzeugs befindet oder die-
sen berührt
In die Schlüssel des Fahrzeugs sind Transponder-Chips integriert, die das
Starten des Hybridsystems verhindern, wenn die Schlüssel nicht zuvor im
Bordcomputer des Fahrzeugs registriert wurden.
Lassen Sie niemals die Schlüssel im Fahrzeug zurück, wenn Sie dieses verlas-
sen.
Dieses System wurde entwickelt, um das Fahrzeug vor Diebstahl zu schützen,
bietet aber keine absolute Diebstahlsicherheit.

881-3. Diebstahlschutzsystem
GS450h_300h_OM_OM99M62M_(EM)
■Zertifizierungen für die Wegfahrsperre
