2017 Lexus GS300h Betriebsanleitung (in German)

97
1-3. Diebstahlschutzsystem
1
GS450h_300h_OM_OM99M62M_(EM)
Sicherheitsinformationen

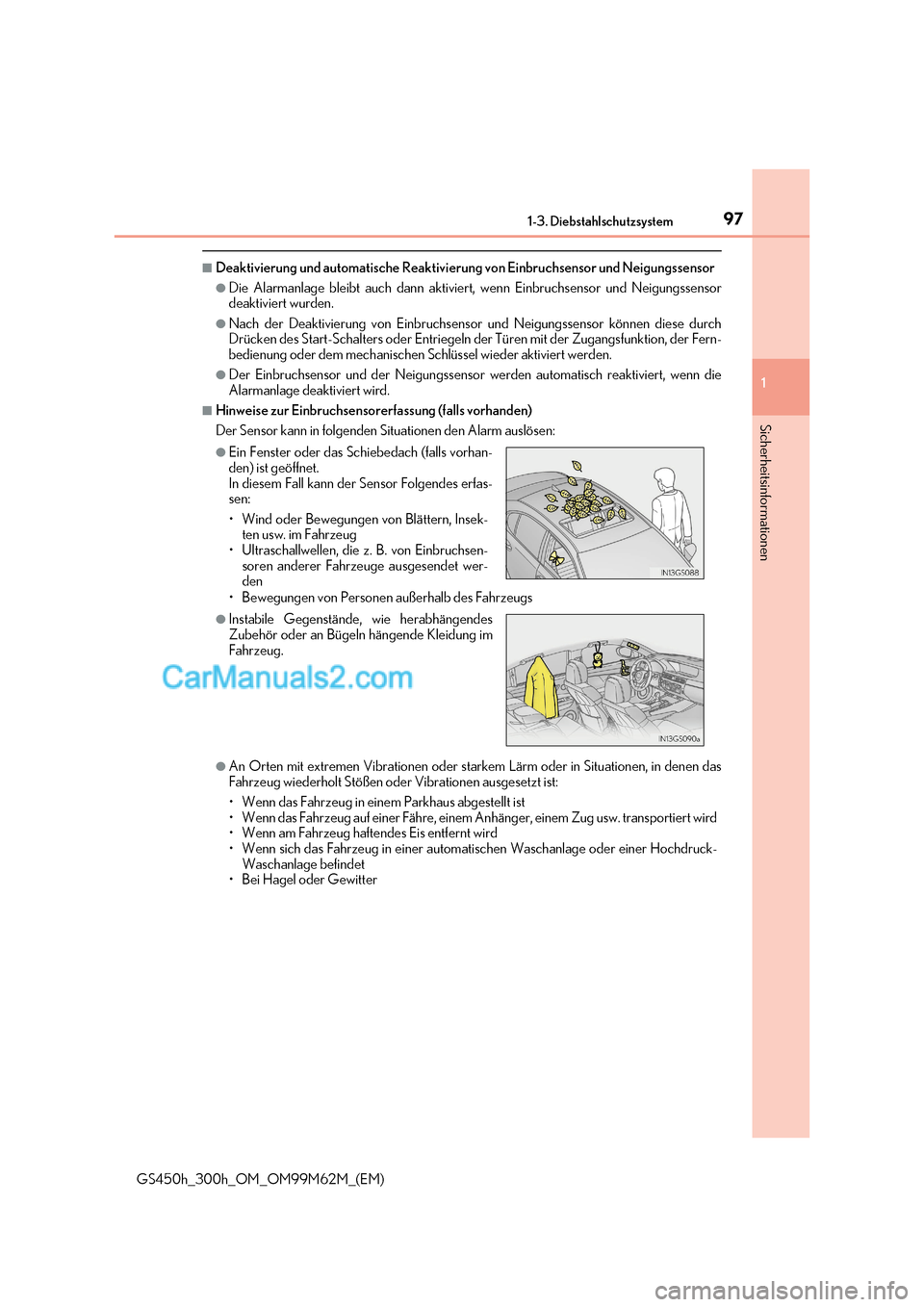

■Deaktivierung und automatische Reaktivier ung von Einbruchsensor und Neigungssensor
●Die Alarmanlage bleibt auch dann aktiviert, wenn Einbruchsensor und Neigungssensor
deaktiviert wurden.
●Nach der Deaktivierung von Einbruchsensor und Neigungssensor können diese durc h
Drücken des Start-Schalters oder Entriegeln der Türen mit der Zu gangsfunktion, der Fern-
bedienung oder dem mechanischen Schlüssel wieder aktiviert werden.
●Der Einbruchsensor und der Neigungssensor werden automatisch reaktiviert, wenn die
Alarmanlage deaktiviert wird.
■Hinweise zur Einbruchsensorerfassung (falls vorhanden)
Der Sensor kann in folgenden Situationen den Alarm auslösen:

981-3. Diebstahlschutzsystem
GS450h_300h_OM_OM99M62M_(EM)

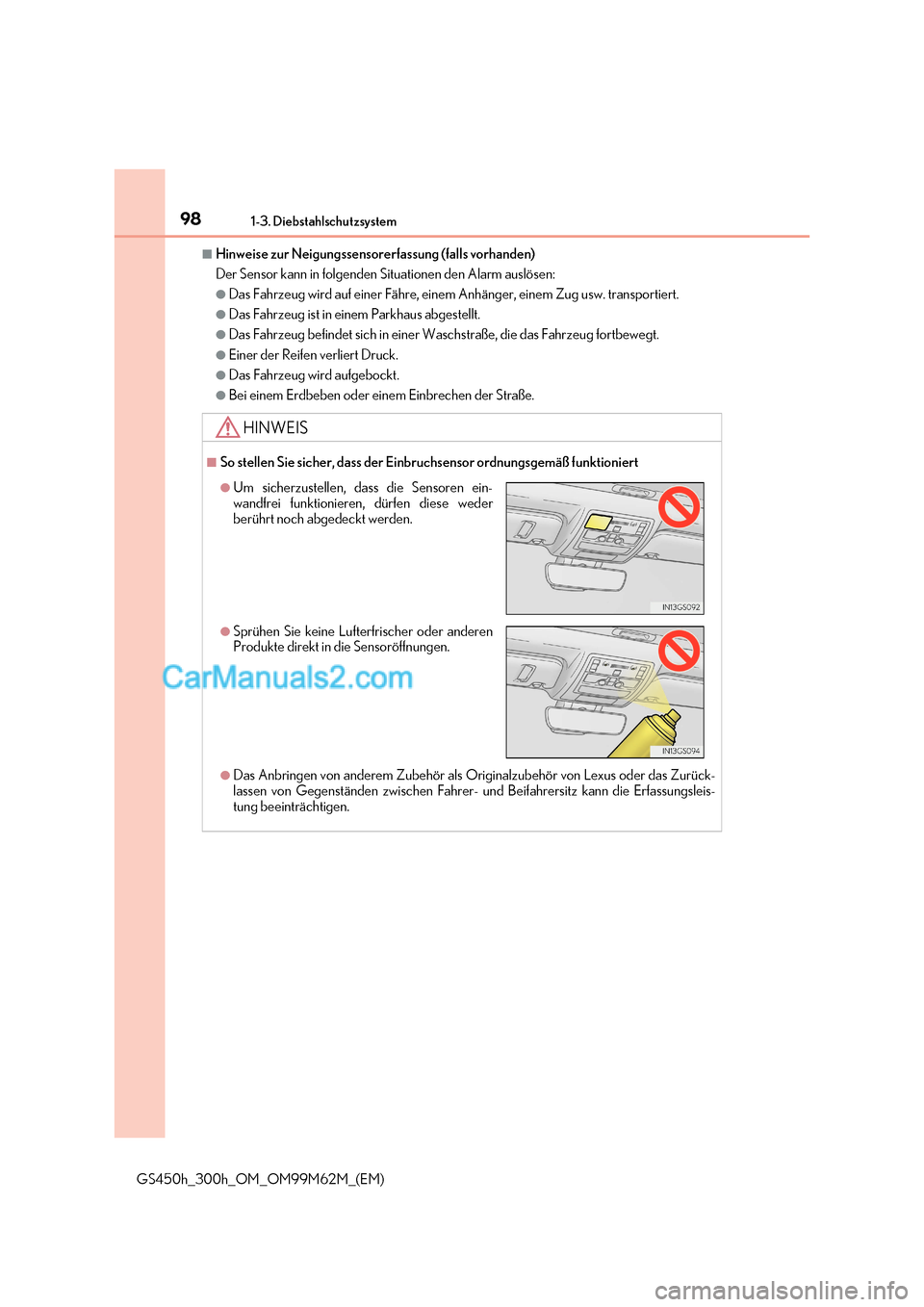

■Hinweise zur Neigungssensorerfassung (falls vorhanden)
Der Sensor kann in folgenden Situationen den Alarm auslösen:
●Das Fahrzeug wird auf einer Fähre, einem Anhänger, einem Zug usw. transportiert.
●Das Fahrzeug ist in einem Parkhaus abgestellt.
●Das Fahrzeug befindet sich in einer Waschstraße, die das Fahrzeug fortbewegt.
●Einer der Reifen verliert Druck.
●Das Fahrzeug wird aufgebockt.
●Bei einem Erdbeben oder einem Einbrechen der Straße.
HINWEIS
■So stellen Sie sicher, dass der Einbruchsensor ordnungsgemäß funktioniert
●Das Anbringen von anderem Zubehör als Originalzubehör von Lexus oder das Zurü ck-
lassen von Gegenständen zwischen Fahrer- und Beifahrersitz kann die Erfassungsleis-
tung beeinträchtigen.
●Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
●Sprühen Sie keine Lufterfrischer oder anderen
Produkte direkt in die Sensoröffnungen.

99
2Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM) 2. Kombiinstrument
Warn- und Kontrollleuchten ......... 100
Anzeigen und Instrumente .............107
Multi-Informationsdisplay................. 114
Head-up-Display.................................123
Energie-Überwachungsanzeige/Verbrauchsbildschirm .................. 130

1002. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

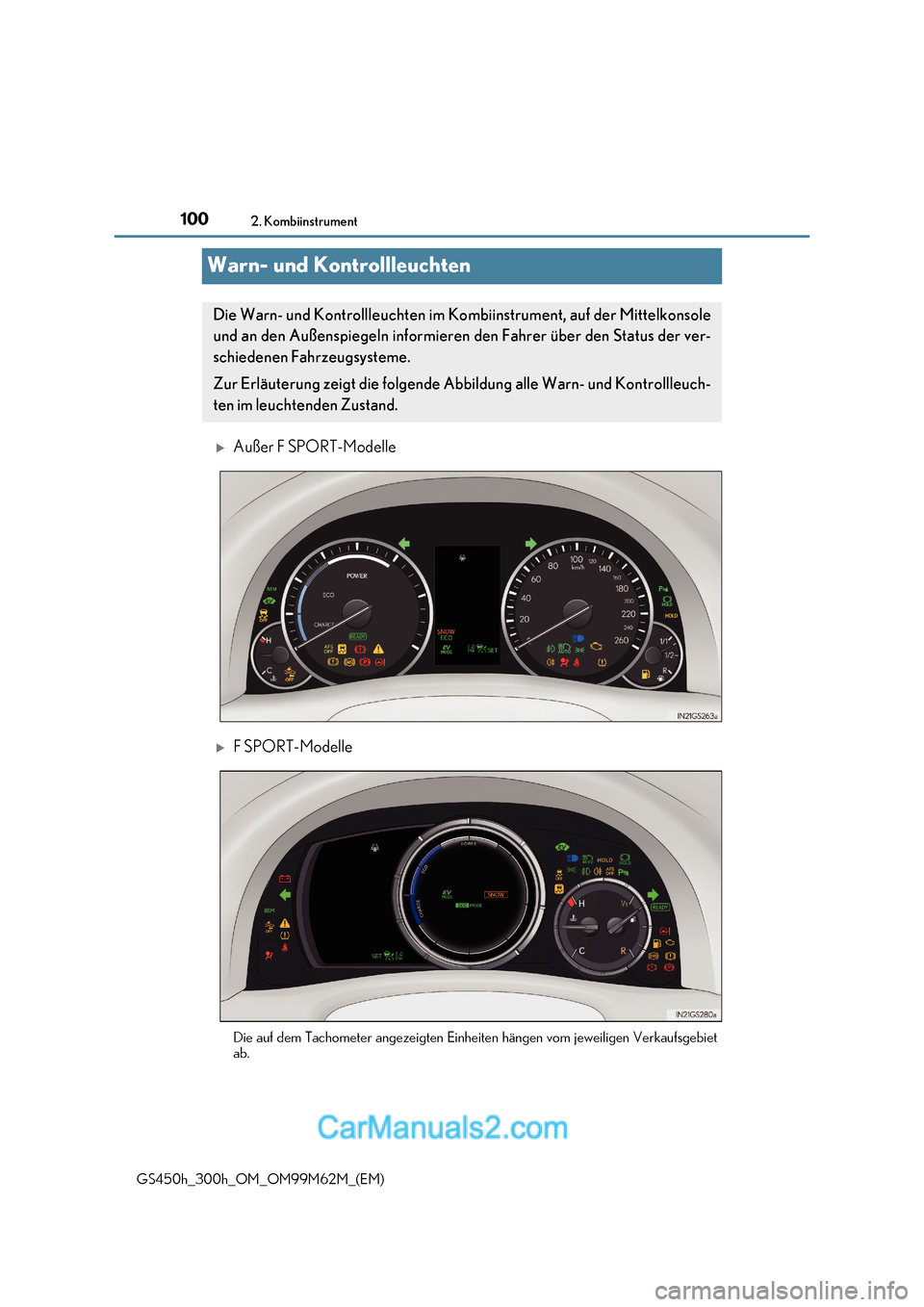

Warn- und Kontrollleuchten
Außer F SPORT-Modelle
F SPORT-Modelle
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Die Warn- und Kontrollleuchten im Ko mbiinstrument, auf der Mittelkonsole
und an den Außenspiegeln informieren den Fahrer über den Status der ver-
schiedenen Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende A bbildung alle Warn- und Kontrollleuch-
ten im leuchtenden Zustand.

101
2. Kombiinstrument
2
Kombiinstrument

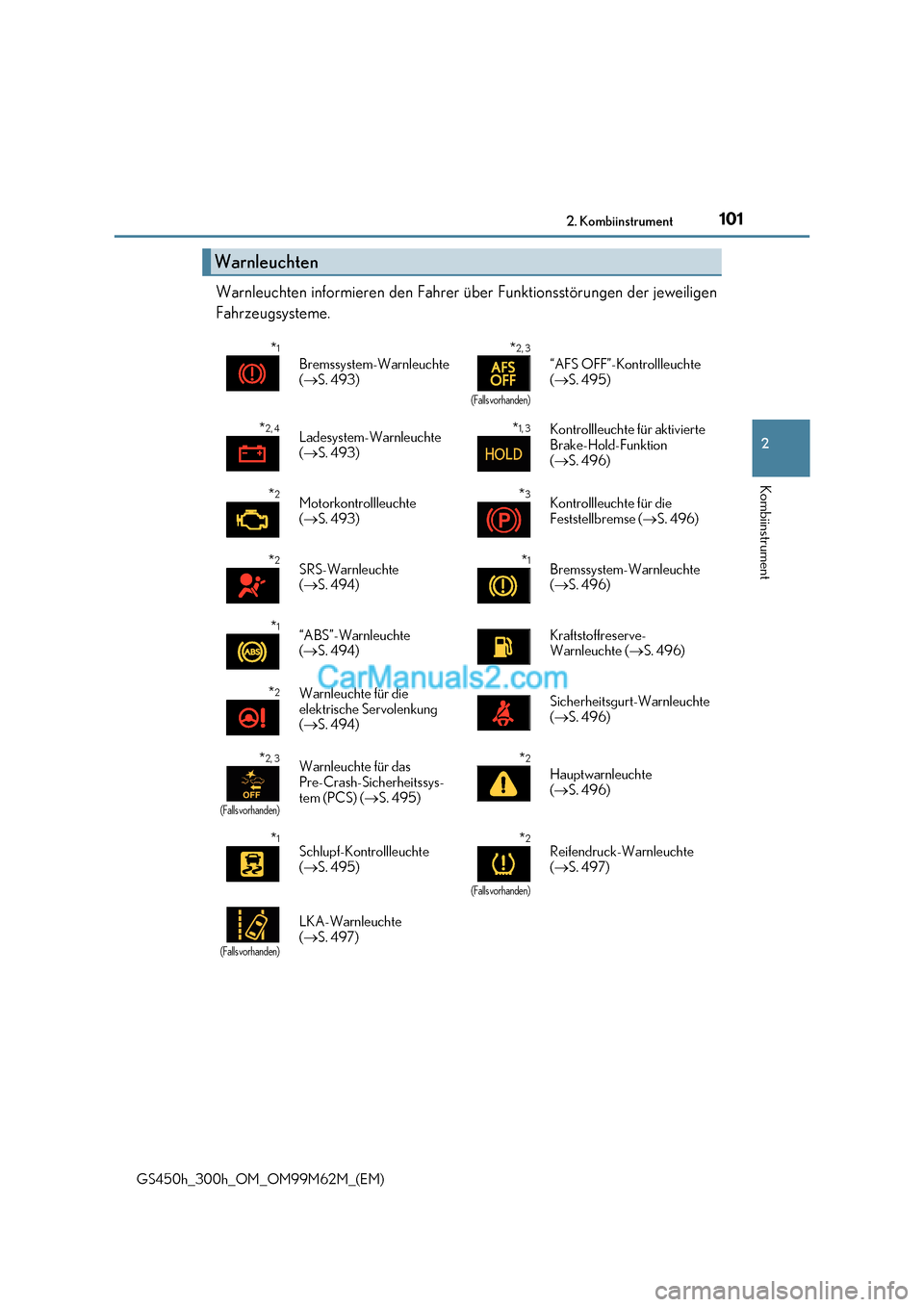

GS450h_300h_OM_OM99M62M_(EM) Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
Warnleuchten
*
1
Bremssystem-Warnleuchte ( S. 493) *
2, 3
(Falls vorhanden)
“AFS OFF”-Kontrollleuchte (
 S. 495)
* 2, 4
Ladesystem-Warnleuchte ( S. 493) *
1, 3
Kontrollleuchte für aktivierte
Brake-Hold-Funktion (
 S. 496)
* 2
Motorkontrollleuchte ( S. 493) *
3
Kontrollleuchte für die
Feststellbremse (
S. 496)
* 2
SRS-Warnleuchte ( S. 494) *
1
Bremssystem-Warnleuchte (
 S. 496)
* 1
“ABS”-Warnleuchte ( S. 494)
Kraftstoffreserve-
Warnleuchte ( S. 496)
* 2
Warnleuchte für die
elektrische Servolenkung (
 S. 494)Sicherheitsgurt-Warnleuchte ( S. 496)
* 2, 3
(Falls vorhanden)
Warnleuchte für das
Pre-Crash-Sicherheitssys-
tem (PCS) (
S. 495) *
2
Hauptwarnleuchte ( S. 496)
* 1
Schlupf-Kontrollleuchte (
 S. 495) *
2
(Falls vorhanden)
Reifendruck-Warnleuchte (
 S. 497)
(Falls vorhanden)
LKA-Warnleuchte ( S. 497)

1022. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM) *

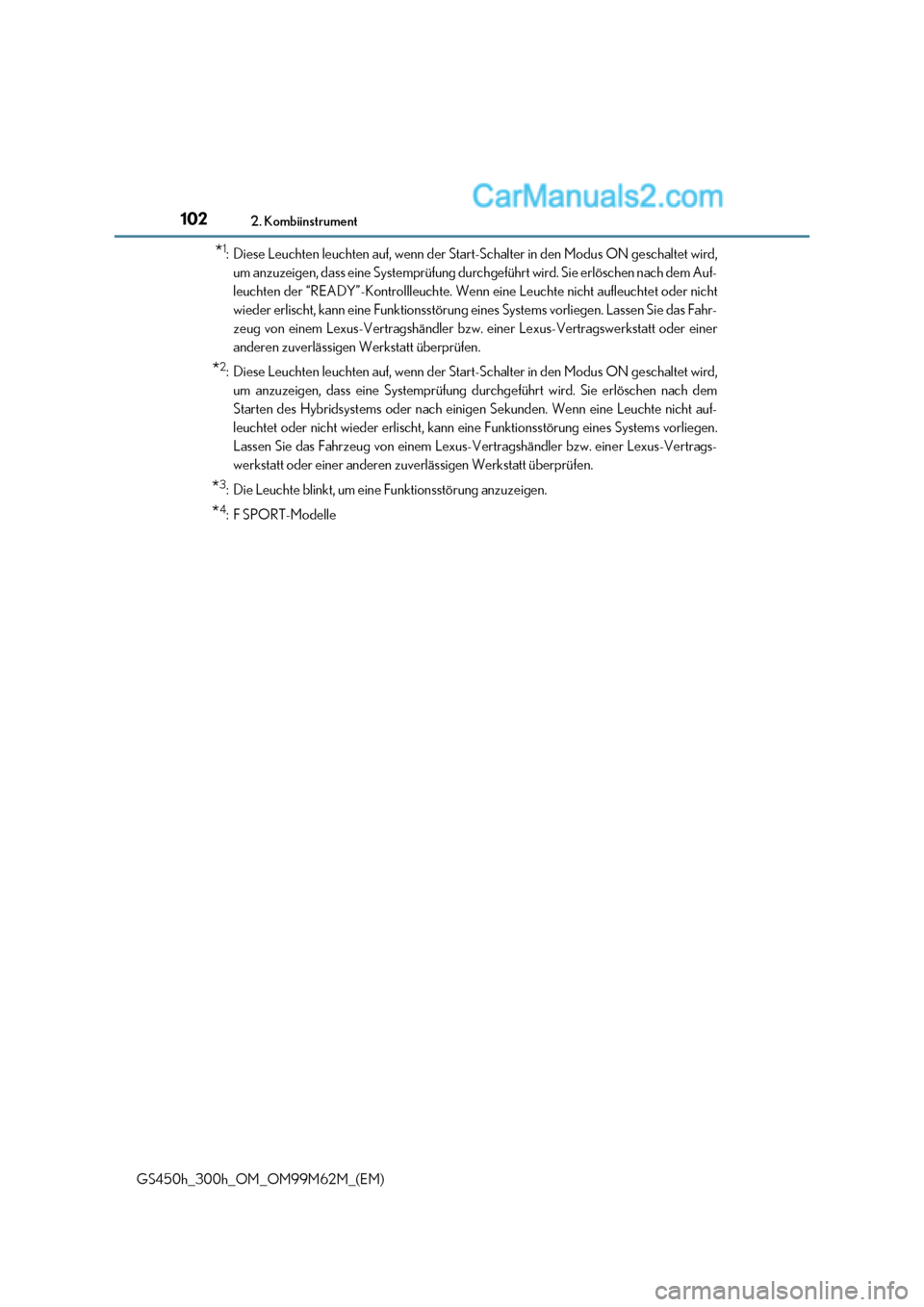

1
: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird,
um anzuzeigen, dass eine Systemprüfung durc hgeführt wird. Sie erlöschen nach dem Auf-
leuchten der “READY”-Kontrollleuchte. Wenn eine Leuchte nicht aufleuchtet oder nicht
wieder erlischt, kann eine Funktionsstörung eines Systems vorliegen. Lassen Sie das Fahr-
zeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt o der einer
anderen zuverlässigen Werkstatt überprüfen.
* 2
: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird,
um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem
Starten des Hybridsystems oder nach einigen Sekunden. Wenn eine Leuchte nicht auf-
leuchtet oder nicht wieder erlischt, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertra gs-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
* 3
: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
* 4
: F SPORT-Modelle

103
2. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM) Die Kontrollleuchten informieren den Fa
hrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte (  S. 240) Nebelschlussleuchten-
Kontrollleuchte (
S. 260)
Standlicht-Kontrollleuchte (  S. 246) Kontrollleuchte für die
Geschwindigkeitsregelung (
 S. 323, 327)
Fernlicht-Kontrollleuchte (  S. 247)
(Falls vorhanden)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung ( S. 313)
(Falls vorhanden)
Kontrollleuchte für den
Fernlichtassistenten ( S. 257)/
Kontrollleuchte für den
adaptiven
Fernlichtassistenten (  S. 252) “SET”-Kontrollleuchte der
Geschwindigkeitsregelung (
 S. 313, 327)
Nebelscheinwerfer-
Kontrollleuchte ( S. 260)
(Falls vorhanden)
LKA-Kontrollleuchte ( S. 302)
* 1
(Falls vorhanden)
Lexus-Einparkhilfesensor-
Kontrollleuchte *
2
Kontrollleuchte für aktivierte
Brake-Hold-Funktion ( S. 244)
* 3
(Falls vorhanden)
“AFS OFF”-Kontrollleuchte (
 S. 248) *
3, 4
“PASSENGER
AIR BAG”-
Kontrollleuchte (
 S. 54)
* 2, 5
Schlupf-Kontrollleuchte ( S. 346) *
6
Kontrollleuchte für niedrige
Außentemperatur (
S. 107)
* 2
Kontrollleuchte VSC OFF ( S. 347)
“READY”-Kontrollleuchte ( S. 225)
* 3, 7
(Falls vorhanden)
Warnleuchte für das
Pre-Crash-Sicherheitssys-
tem (PCS) (
S. 286) EV-Kontrollleuchte ( S. 79)

1042. Kombiinstrument

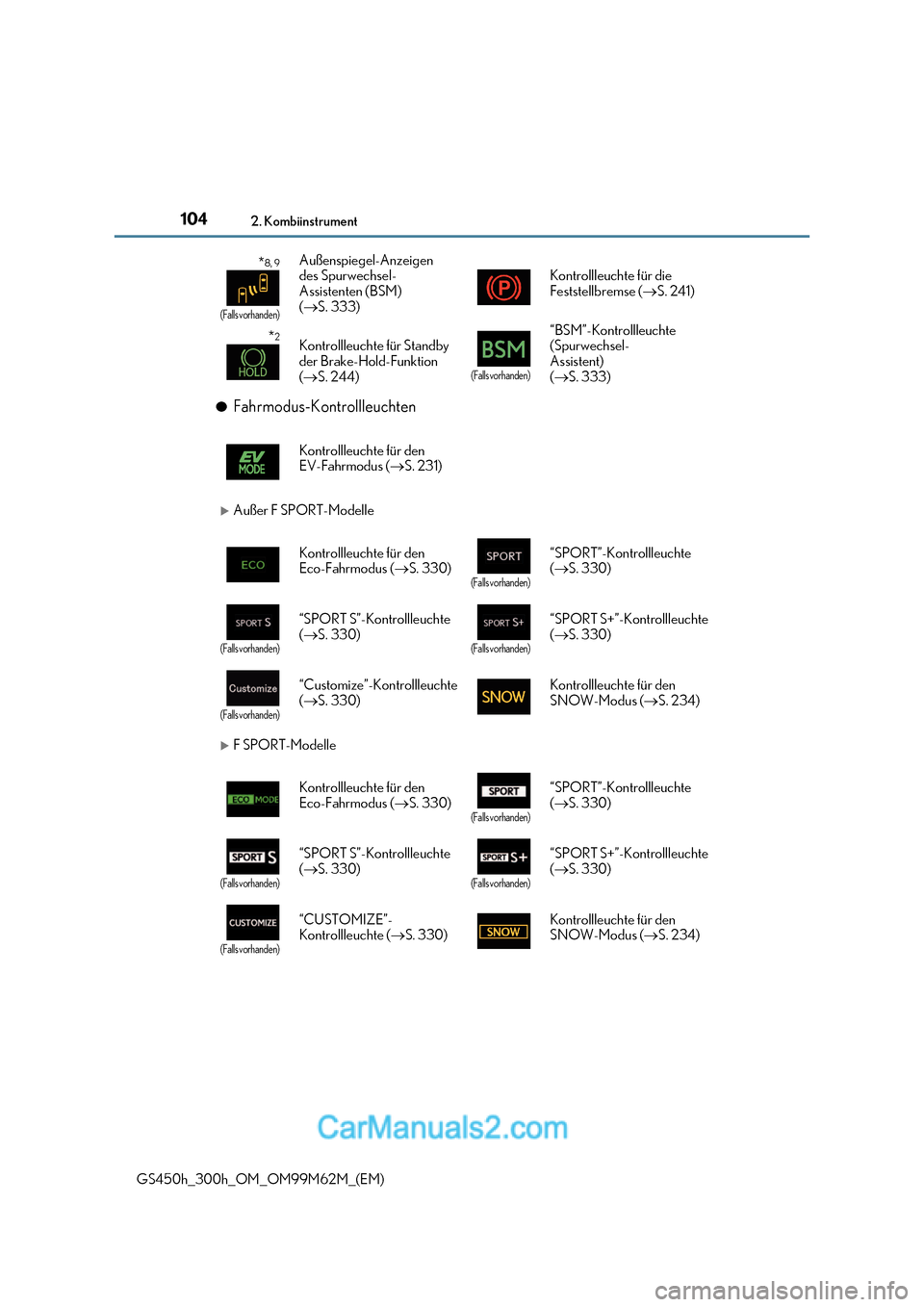

GS450h_300h_OM_OM99M62M_(EM) ●
Fahrmodus-Kontrollleuchten
Außer F SPORT-Modelle
F SPORT-Modelle *
8, 9
(Falls vorhanden)
Außenspiegel-Anzeigen
des Spurwechsel-
Assistenten (BSM) (
 S. 333) Kontrollleuchte für die
Feststellbremse (
S. 241)
* 2
Kontrollleuchte für Standby
der Brake-Hold-Funktion ( S. 244)
(Falls vorhanden)
“BSM”-Kontrollleuchte
(Spurwechsel-
Assistent) ( S. 333)
Kontrollleuchte für den
EV-Fahrmodus ( S. 231)
Kontrollleuchte für den
Eco-Fahrmodus ( S. 330)
(Falls vorhanden)
“SPORT”-Kontrollleuchte ( S. 330)
(Falls vorhanden)
“SPORT S”-Kontrollleuchte ( S. 330)
(Falls vorhanden)
“SPORT S+”-Kontrollleuchte ( S. 330)
(Falls vorhanden)
“Customize”-Kontrollleuchte ( S. 330) Kontrollleuchte für den
SNOW-Modus (
S. 234)
Kontrollleuchte für den
Eco-Fahrmodus ( S. 330)
(Falls vorhanden)
“SPORT”-Kontrollleuchte ( S. 330)
(Falls vorhanden)
“SPORT S”-Kontrollleuchte ( S. 330)
(Falls vorhanden)
“SPORT S+”-Kontrollleuchte ( S. 330)
(Falls vorhanden)
“CUSTOMIZE”-
Kontrollleuchte ( S. 330) Kontrollleuchte für den
SNOW-Modus (
S. 234)
