2017 FORD ECOSPORT Owners Manual

(
4. Quite las dos tuercas de la abrazadera.
5. Desmonte la batería.
6. Instale siguiendo el procedimiento dedesmontaje en orden inverso.
CAMBIO DE FOCOS
AVISOS
Apague las luces y el vehículo.
Permita que se enfríe el foco antes
de quitarlo.
No toque el cristal del foco nuevo.
Nota: Únicamente utilice focos de la
especificación correcta.
Nota: Las siguientes instrucciones
describen cómo quitar los focos. Ponga los
reemplazos en orden inverso a menos que
se indique lo contrario.
Faro delantero
Nota: Desenchufe los conectores eléctricos
del foco y desmonte las cubiertas para
acceder a los focos.
(
Luces direccionales
A
Luces altas de los faros
B
Intermitente
1. Abra el cofre.
(
2. Gire el portafoco en sentido opuesto a las manecillas del reloj y quítelo.
3. Presione suavemente el foco dentro del portafoco, gírelo en sentido
opuesto a las manecillas del reloj y
quítelo.
Luces altas de los faros
Nota: No toque el cristal del foco.
135
Mantenimiento
procarmanuals.com

(
1. Abra el cofre.
2. Desmonte la cubierta.
3. Desenchufe el conector eléctrico.
4. Libere el broche y quite el foco.
Luz lateral
1. Quite los faros delanteros. VerDesmontaje de faros (página 140).
(
2. Desmonte la cubierta.
3. Quite el portafoco.
4. Retire el foco.
Luz de aproximación
Nota: Para reemplazar los focos, acuda a
su distribuidor autorizado.
Luz direccional instalada en el
costado
Nota: Para reemplazar los focos, acuda a
su distribuidor autorizado.
Luz de cortesía
(
1. Coloque la visera hacia abajo.
2. Al retirar la luz de cortesía, procure no dañar el tapizado del techo. Tome una
espátula plástica adecuada, insértela
entre el espejo de cortesía y el tapizado
del techo y suelte la abrazadera de
retención metálica.
3. Retire la luz.
4. Retire el foco.
Faros de niebla delanteros
Nota: No separe el foco de faro para niebla
del portafocos
136
Mantenimiento
procarmanuals.com


(

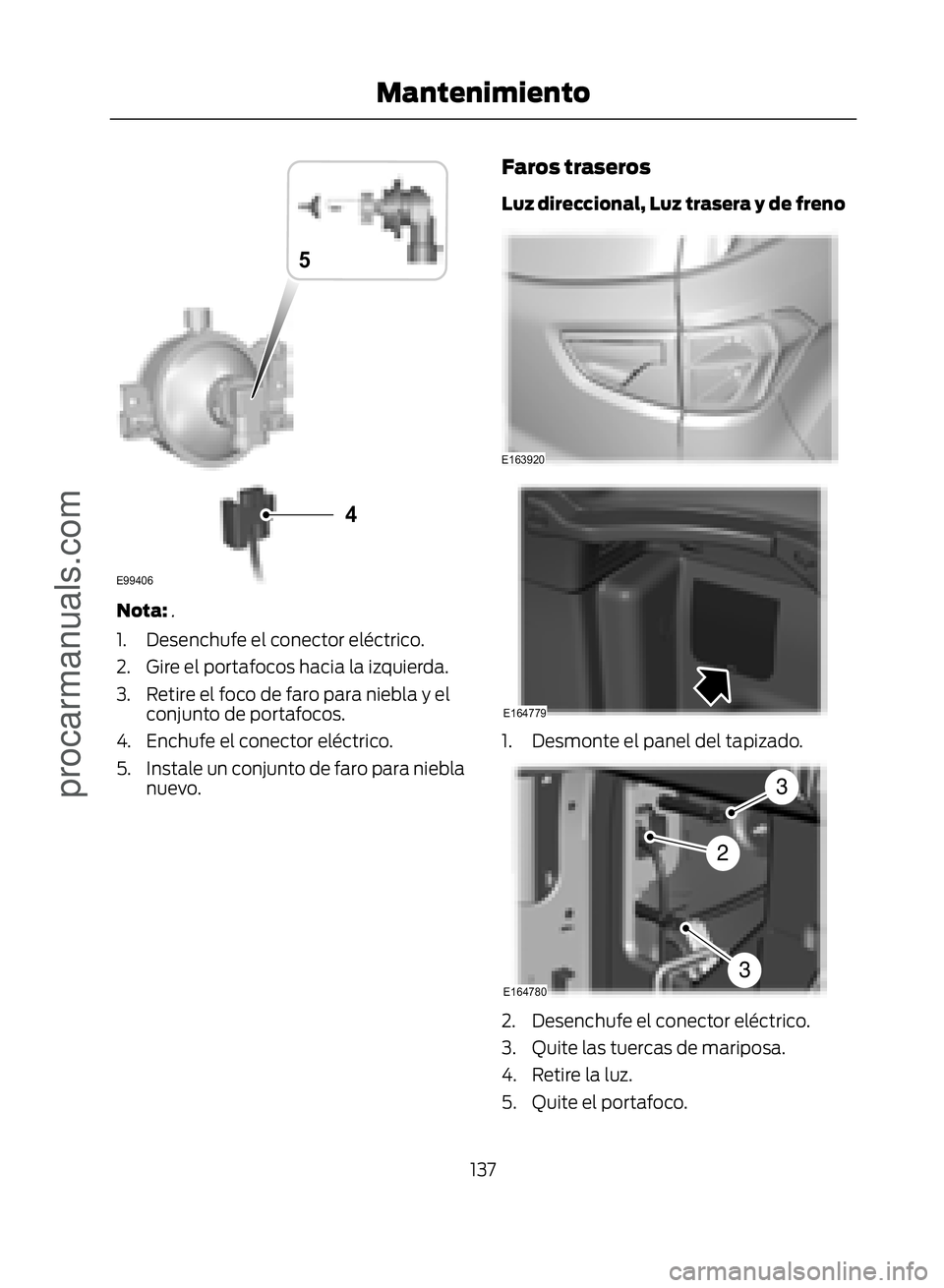

Nota:.
1. Desenchufe el conector eléctrico.
2. Gire el portafocos hacia la izquierda.
3. Retire el foco de faro para niebla y el conjunto de portafocos.
4. Enchufe el conector eléctrico.
5. Instale un conjunto de faro para niebla nuevo.
Faros traseros
Luz direccional, Luz trasera y de freno
(
(
1. Desmonte el panel del tapizado.
(3
3
2
2. Desenchufe el conector eléctrico.
3. Quite las tuercas de mariposa.
4. Retire la luz.
5. Quite el portafoco.
137
Mantenimiento
procarmanuals.com

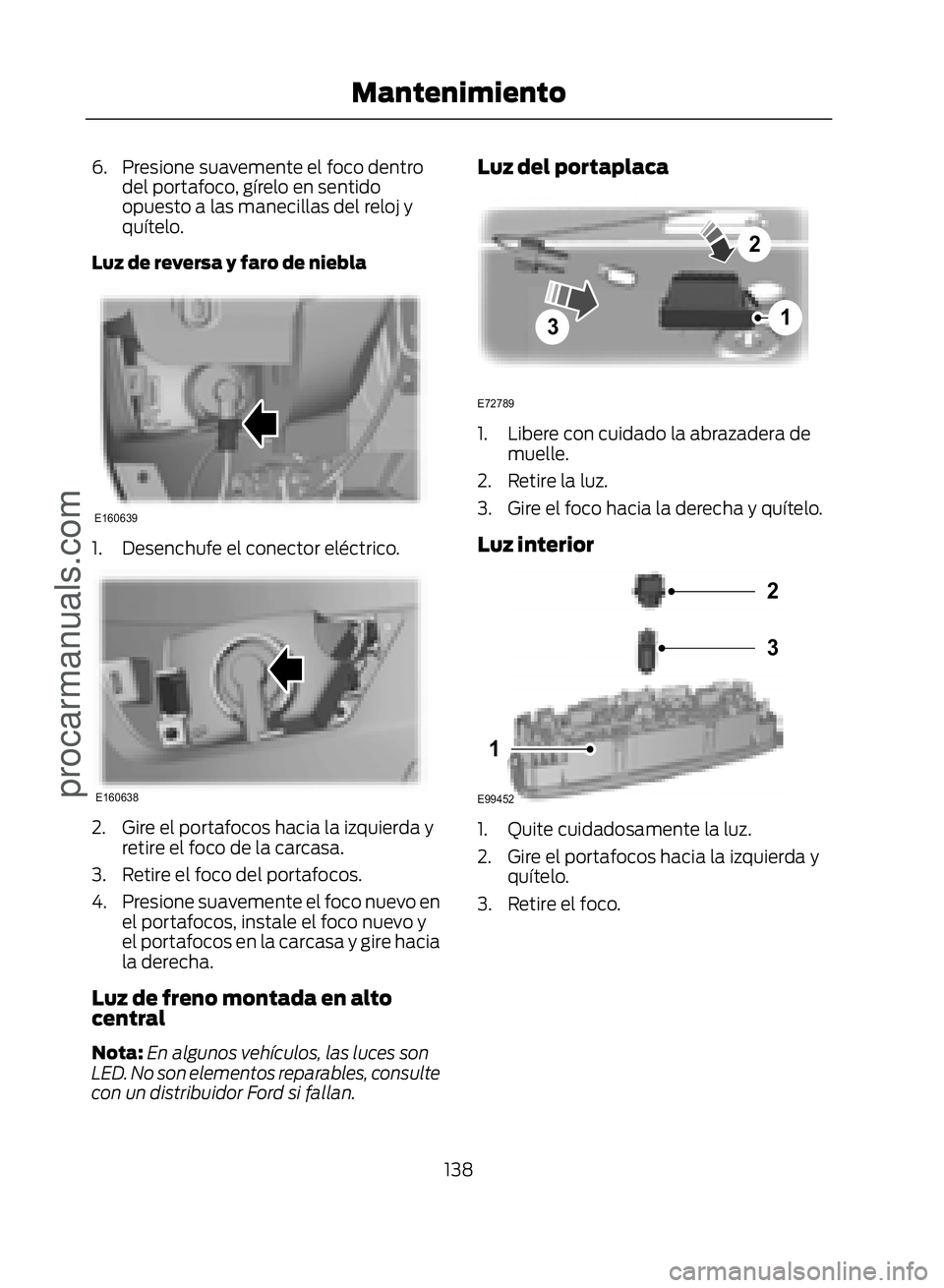

6. Presione suavemente el foco dentrodel portafoco, gírelo en sentido
opuesto a las manecillas del reloj y
quítelo.
Luz de reversa y faro de niebla
(
1. Desenchufe el conector eléctrico.
(
2. Gire el portafocos hacia la izquierda y retire el foco de la carcasa.
3. Retire el foco del portafocos.
4. Presione suavemente el foco nuevo en el portafocos, instale el foco nuevo y
el portafocos en la carcasa y gire hacia
la derecha.
Luz de freno montada en alto
central
Nota: En algunos vehículos, las luces son
LED. No son elementos reparables, consulte
con un distribuidor Ford si fallan.
Luz del portaplaca



(
1. Libere con cuidado la abrazadera de muelle.
2. Retire la luz.
3. Gire el foco hacia la derecha y quítelo.
Luz interior
(



1. Quite cuidadosamente la luz.
2. Gire el portafocos hacia la izquierda y quítelo.
3. Retire el foco.
138
Mantenimiento
procarmanuals.com

Lámparas de lectura
(



1. Quite cuidadosamente la luz.
2. Gire el portafocos hacia la izquierda yquítelo.
3. Retire el foco.
Luz de mapa (lado del conductor)
1. Coloque la visera hacia abajo.
2. Quite cuidadosamente la luz.
3. Gire el portafocos hacia la izquierda y quítelo.
4. Retire el foco.
Luz del compartimiento de
equipajes, Luz de piso y Luz trasera
(Si está equipado)
(
1. Quite cuidadosamente la luz.
2. Retire el foco.
COMPROBACIÓN DE LAS
HOJAS DEL LIMPIADOR
(
Pase la punta de los dedos sobre el borde
de la hoja para comprobar la aspereza.
Frote las hojas del limpiador con líquido
lavaparabrisas o agua aplicada con una
esponja o paño suave.
CAMBIO DE LAS HOJAS DEL
LIMPIADOR
Hojas del limpiaparabrisas
Nota: Las hojas de los limpiaparabrisas
tienen longitudes diferentes. Si instala hojas
de la longitud incorrecta, es posible que el
sensor de lluvia no funcione correctamente.
Cambiar las hojas de los limpiadores
de la ventana trasera y del parabrisas.
(
139
Mantenimiento
procarmanuals.com

1. Levante el brazo del limpiador a suposición de servicio (cerca de un
ángulo de 90 grados).
2. Sostenga firmemente la punta del limpiador con una mano y desmonte
la hoja antigua con la otra mano.
3. Para quitar la hoja del limpiador, presione el adaptador de plástico (1) y
tire la hoja.
(
1. Para montar la hoja del limpiador,deslice (3) la hoja nueva por el brazo
del limpiador hasta escuchar un
chasquido (4).
2. Baje el brazo del limpiador de nuevo a su posición de funcionamiento.
DESMONTAJE DE FAROS
1. Abra el cofre. Ver Apertura y cierredel cofre (página 129).
(



2. Retire los tornillos y pasadores.
3. Levante el lado exterior del faro paradesprenderlo del punto de fijación
interior.
4. Jale el faro tanto como pueda hacia el centro del vehículo y retírelo.
(
5. Desenchufe los dos conectoreseléctricos.
Nota: Al ajustar el faro, asegúrese de
reconectar el conector eléctrico
correctamente.
140
Mantenimiento
procarmanuals.com

Nota:Al ajustar el faro, asegúrese de fijarlo
por completo en el punto de fijación inferior.
TABLA DE ESPECIFICACIONES DE LOS FOCOS
Electricidad (watt)
Especificación
Luz
21
PY21W
Luces direccionales delanteras
55 / 60W
H4
Luz alta de los faros/luz de cruce
55
H11
Faros de niebla delanteros
5
WY5W
Luz lateral direccional
21
PY21W
Luces direccionales traseras
21/5
P21/5W
Luz del freno y trasera
21
P21W
Faros de niebla traseros
21
P21W
Luces de reversa
5
W5W
Luz del portaplaca
5
W5W
Luz del compartimiento de equipajes
5
W5W
Luz de cortesía
Nota: En algunos vehículos, las luces son
LED. Estos no son elementos reparables,
consulte con su distribuidor si fallan.
CAMBIO DEL FILTRO DE AIRE
DEL MOTOR
ALERTA
Para reducir el riesgo de daño al
vehículo y/o quemaduras
personales, no arranque el motor con
el filtro de aire extraído y no lo saque
mientras el motor está funcionando.
Nota: No usar el filtro de aire correcto
puede causar daños graves al motor.
Cambio del elemento del filtro de
aire
1. Quite los cuatro tornillos que fijan la cubierta del alojamiento del filtro de
aire.
2. Separe cuidadosamente las dos mitades del alojamiento del filtro de
aire.
3. Saque el elemento del filtro de aire del alojamiento.
4. Limpie el alojamiento y la cubierta del filtro de aire para eliminar cualquier
suciedad o residuo y garantizar un buen
sellado.
141
Mantenimiento
procarmanuals.com

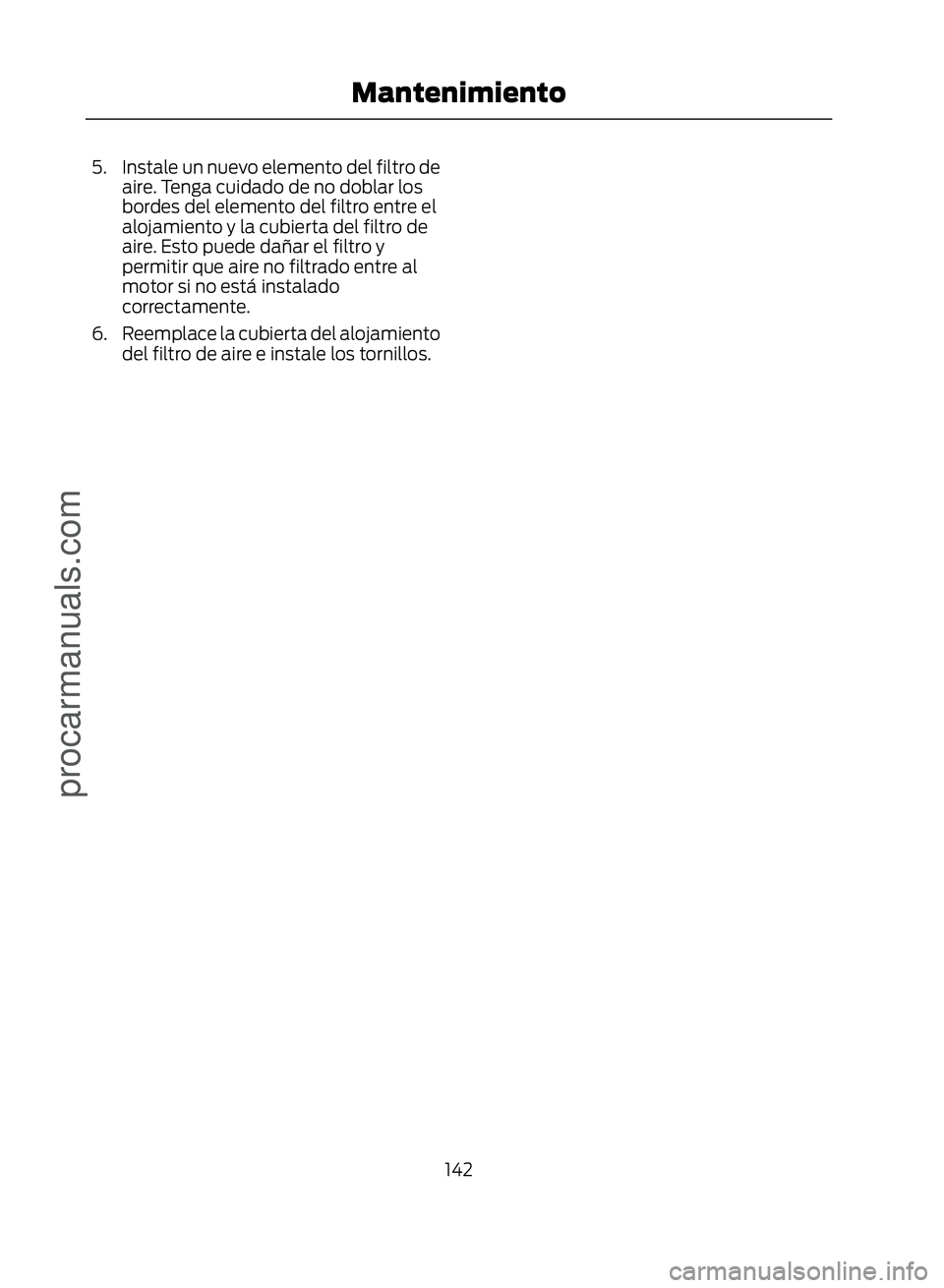

5. Instale un nuevo elemento del filtro deaire. Tenga cuidado de no doblar los
bordes del elemento del filtro entre el
alojamiento y la cubierta del filtro de
aire. Esto puede dañar el filtro y
permitir que aire no filtrado entre al
motor si no está instalado
correctamente.
6. Reemplace la cubierta del alojamiento del filtro de aire e instale los tornillos.
