2017 FORD ECOSPORT Owners Manual

LÍMITE DE CARGA
Carga del vehículo: con y sin
remolque
Esta sección lo guiará en la forma
adecuada de cargar el vehículo y/o el
remolque, para mantener el peso del
vehículo cargado dentro de su capacidad
de diseño, con o sin remolque. La carga
adecuada del vehículo le permitirá
aprovechar al máximo el diseño de su
vehículo. Antes de cargar su vehículo,
familiarícese con los siguientes términospara determinar los pesos máximos del
vehículo, con o sin remolque, que se
encuentran en la Etiqueta de llantas y en
la Etiqueta de certificación del
cumplimiento de las normas de seguridad
del vehículo:
Peso base listo para rodar: es el peso
del vehículo con tanque lleno de
combustible y todo su equipamiento
estándar. No incluye pasajeros, carga, ni
equipos opcionales.
Peso del vehículo listo para rodar: es el
peso del vehículo nuevo, al momento de
recogerlo con su distribuidor autorizado,
más todo su equipamiento optativo y/o
de posventa.
(
&$5*$

ALERTA
La capacidad de carga real de su
vehículo puede estar limitada por la
capacidad de volumen (cuánto
espacio disponible hay) o por la capacidad
de carga útil (cuánto peso puede
transportar el vehículo). Una vez que ha
alcanzado la carga útil máxima de su
vehículo, no agregue más carga, incluso si
hay espacio disponible. La sobrecarga o
carga inadecuada del vehículo puede
contribuir a que usted pierda el control del
vehículo y ocurra una volcadura.
(
&$5*$
Peso de la carga: es todo el peso
agregado al Peso base listo para rodar,
incluyendo la carga y el equipamiento
opcional. Al arrastrar remolques, la carga
de la lanza del remolque o el peso del
pivote de arrastre también es parte de la
carga.
GAW (Peso bruto del eje): es el peso
total que se apoya en cada eje (delantero
y trasero) incluido el peso del vehículo listo
para rodar y toda la carga útil. GAWR (Peso bruto vehicular del eje):
es el peso máximo admisible que puede
transportar un solo eje (delantero o
trasero). Estos números aparecen en la
Etiqueta de certificación del cumplimiento
de las normas de seguridad. La etiqueta
debe estar adherida al pilar de bisagra de
la puerta, al poste de seguro de la puerta
o al borde de la puerta junto al poste de
poste de seguro de la puerta, junto a la
posición del asiento del conductor.
La
carga total en cada eje nunca debe
exceder su Peso bruto vehicular del eje.
104
Transporte de carga
procarmanuals.com

(
*9:

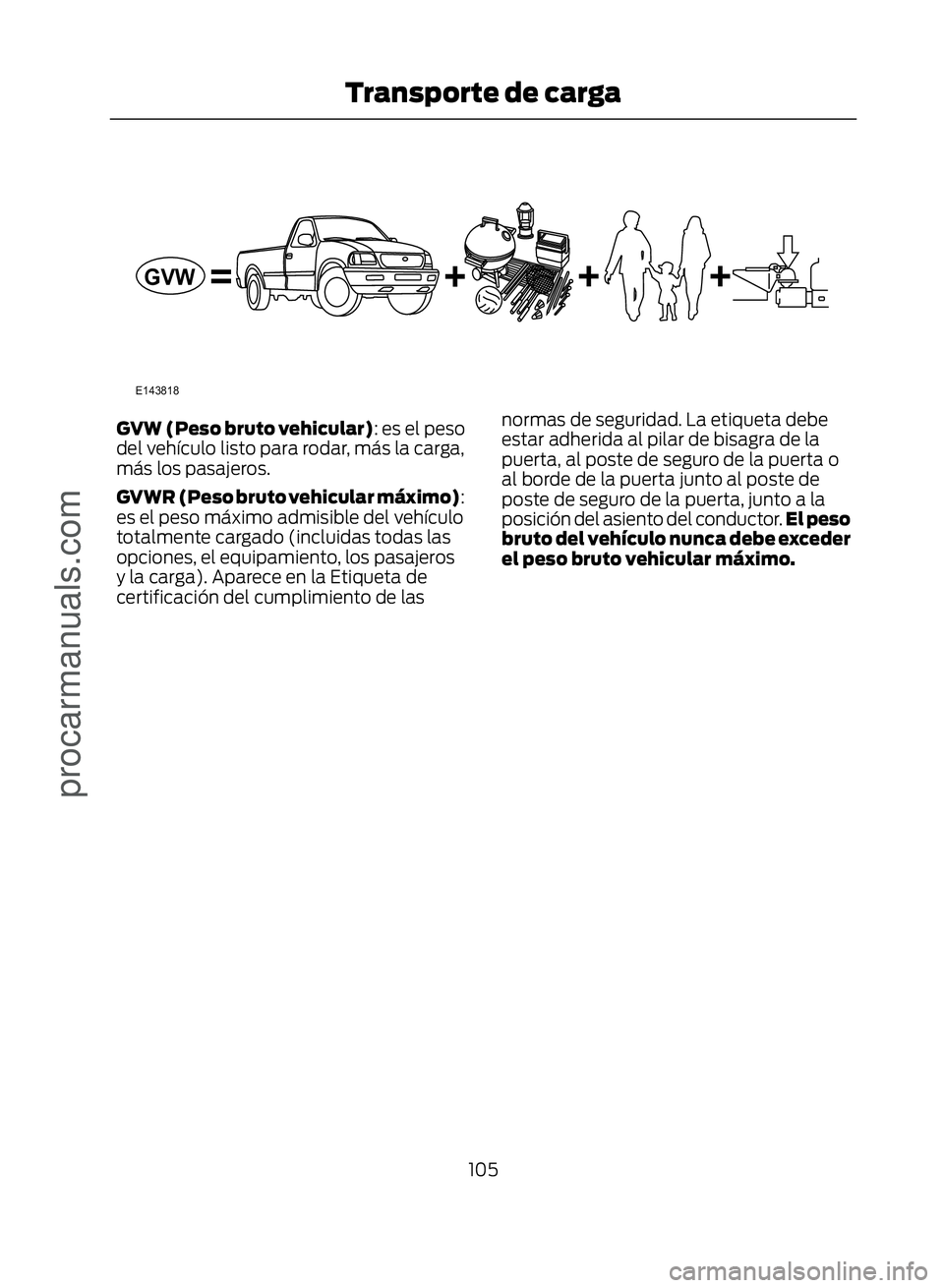

GVW (Peso bruto vehicular): es el peso
del vehículo listo para rodar, más la carga,
más los pasajeros.
GVWR (Peso bruto vehicular máximo):
es el peso máximo admisible del vehículo
totalmente cargado (incluidas todas las
opciones, el equipamiento, los pasajeros
y la carga). Aparece en la Etiqueta de
certificación del cumplimiento de las normas de seguridad. La etiqueta debe
estar adherida al pilar de bisagra de la
puerta, al poste de seguro de la puerta o
al borde de la puerta junto al poste de
poste de seguro de la puerta, junto a la
posición del asiento del conductor.
El peso
bruto del vehículo nunca debe exceder
el peso bruto vehicular máximo.
105
Transporte de carga
procarmanuals.com

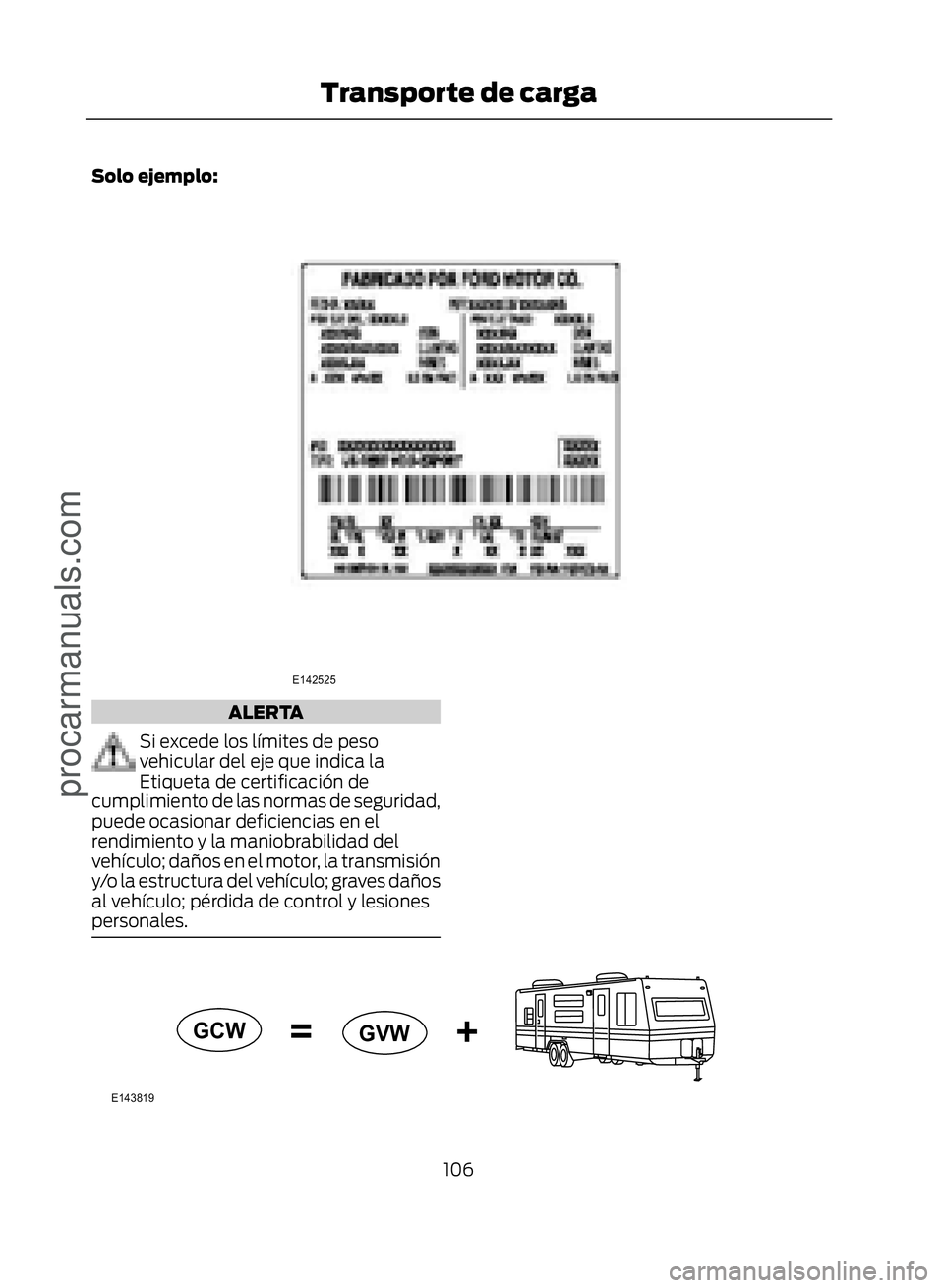

Solo ejemplo:
(
ALERTA
Si excede los límites de peso
vehicular del eje que indica la
Etiqueta de certificación de
cumplimiento de las normas de seguridad,
puede ocasionar deficiencias en el
rendimiento y la maniobrabilidad del
vehículo; daños en el motor, la transmisión
y/o la estructura del vehículo; graves daños
al vehículo; pérdida de control y lesiones
personales.
(
*&: *9:
106
Transporte de carga
procarmanuals.com

GCW (Peso bruto combinado): es el
peso bruto del vehículo más el peso del
remolque totalmente cargado.
GCWR (Peso bruto vehicular
combinado máximo): es el peso máximo
admisible del vehículo y del remolque
cargado, incluidos toda la carga y los
pasajeros que el vehículo puede
transportar sin riesgo de sufrir daños.
(Importante: El sistema de frenos de los
vehículos de arrastre está calculado en
función del Peso bruto vehicular máximo,
no del Peso bruto vehicular combinado
máximo). Deben usarse frenos funcionales
independientes para el control seguro de
los vehículos y remolques arrastrados si el
Peso bruto combinado del vehículo de
arrastre más el remolque sobrepasa el
Peso bruto vehicular máximo del vehículo
de arrastre. El Peso bruto combinado
nunca debe exceder el Peso bruto
vehicular combinado máximo.
Peso máximo del remolque cargado :
Es el mayor peso de un remolque
completamente cargado que el vehículo
puede arrastrar. Supone un vehículo solo
con opciones indispensables, peso del
conductor y del pasajero delantero (68
kilogramos [150 libras] cada uno), sin peso
de la lanza (interna o externa) y una carga
de remolque de 10–15 % (remolque
convencional) o un peso del pivote de
arrastre de 15–25 % (remolque de cinco
ruedas). Consulte un distribuidor
autorizado para obtener información
detallada.
Carga de la lanza o peso del pivote de
arrastre con quinta rueda: se refiere al
peso que un remolque aplica sobre el
enganche de arrastre.
Ejemplos: para un remolque convencional
de 2268 kilogramos (5000 libras),
multiplique 5000 por 0.10 y 0.15 para
obtener el límite de carga de la lanza
apropiado, es decir, de 227 a
340 kilogramos (500 a 750 libras). Para un remolque con quinta rueda de
5.216 kilogramos (11.500 libras),
multiplique por 0.15 y 0.25 para obtener el
rango de carga adecuado del pivote de
arrastre, que es de 782 a 1.304 kilogramos
(1.725 a 2.875 libras).
AVISOS
No exceda el GVWR o el GAWR
específicos en la Etiqueta de
certificación del cumplimiento de las
normas de seguridad.
No utilice llantas de refacción con
una capacidad de transporte de
carga inferior a las originales, porque
pueden disminuir las limitaciones del
GVWR y del GAWR del vehículo. Las
llantas de refacción con un límite mayor
que las originales no aumentan las
limitaciones del GVWR ni del GAWR.
Si excede alguna limitación de peso
vehicular máximo puede provocar
graves daños al vehículo o lesiones
personales.
Pasos para determinar el límite
correcto de carga:
1. Ubique el mensaje "The combined weight of occupants and cargo should
never exceed XXX kg or XXX lbs". (“El
peso combinado de ocupantes y carga
nunca debe exceder los XXX kilos o
XXX libras”) en la etiqueta del vehículo.
2. Determine el peso combinado del conductor y los pasajeros que viajarán
en el vehículo.
3. Reste el peso combinado del conductor y los pasajeros de XXX kg o
XXX lb.
107
Transporte de carga
procarmanuals.com

4. La cifra resultante es igual a lacantidad disponible de carga y
capacidad de carga de equipaje. Por
ejemplo, si la cantidad “XXX” es igual
a 1,400 lb y habrá cinco pasajeros de
150 lb en el vehículo, la cantidad de
carga y capacidad de carga de equipaje
disponible es 650 lb (1400750 (5 x
150) = 650 lb).
5. Determine el peso combinado del equipaje y la carga que llevará el
vehículo. Ese peso no puede exceder,
sin correr peligro, la capacidad de carga
de equipaje y la carga disponible
calculadas en el Paso 4.
6. Si el vehículo va a arrastrar un remolque, la carga del remolque se
trasladará al vehículo. Consulte este
manual para determinar cómo esto
reduce la capacidad de carga de
equipaje y la carga disponible del
vehículo.
Esto son algunos ejemplos de cómo
calcular la capacidad de transporte de
carga y equipaje disponible:
*Suponga que su vehículo cuenta con una
capacidad de carga y equipaje de 635
kilogramos (1.400 libras). Usted decide ir
a jugar golf. ¿Hay suficiente capacidad de
carga para transportarlo a usted, a cuatro
amigos y todas las bolsas de golf? Usted
y sus amigos tienen un peso promedio de
99 kilogramos (220 libras) cada uno y las
bolsas de golf pesan aproximadamente
13.5 kilogramos (30 libras) cada una. El
cálculo sería: 1400 – (5 x 220) – (5 x 30)
= 1400 – 1100 – 150 = 150 libras. Sí, tiene
suficiente capacidad en su vehículo para
transportar a cuatro amigos más las bolsas
de golf. En unidades métricas decimales,
el cálculo sería: 635 kilogramos – (5 x
99 kilogramos) – (5 x 13.5 kilogramos) =
635 – 495 – 67.5 = 72.5 kilogramos. *Suponga que su vehículo cuenta con una
capacidad de carga y equipaje de 635
kilogramos (1.400 libras). Usted y uno de
sus amigos deciden ir a comprar cemento
a una tienda local para mejoras en el hogar
a fin de terminar ese patio que ha estado
planificando durante los dos últimos años.
Al medir el interior del vehículo con el
asiento trasero plegado, tiene espacio para
doce bolsas de cemento de 45 kilogramos
(100 libras). ¿Tiene suficiente capacidad
de carga para transportar el cemento
hasta su casa? Si usted y su amigo pesan
cada uno 220 libras (99 kilogramos), el
cálculo sería: 1,400 – (2 x 220) – (12 x 100)
= 1,400 – 440 – 1,200 = –240 libras. No;
no tiene suficiente capacidad de carga
para transportar tanto peso. En unidades
métricas decimales, el cálculo sería:
635 kilogramos – (2 x 99 kilogramos) –
(12 x 45 kilogramos) = 635 – 198 – 540 =
-103 kilogramos. Deberá reducir el peso de
la carga en al menos 104 kilogramos
(240 libras). Si quita tres bolsas de
cemento de 45 kilogramos (100 libras), el
cálculo de la carga sería: 1.400 - (2 x 220)
- (9 x 100) = 1.400 - 440 - 900 = 60 libras.
Ahora, tiene la capacidad de carga para
transportar el cemento y a su amigo
también. En unidades métricas decimales,
el cálculo sería: 635 kilogramos – (2 x
99 kilogramos) – (9 x 45 kilogramos) =
635 – 198 – 405 = 32 kilogramos.
En los cálculos anteriores también se
asume que la carga se distribuye de tal
forma en el vehículo que no se recarga el
peso bruto vehicular del eje delantero ni
trasero especificado para su vehículo en
la Etiqueta de certificación del
cumplimiento de las normas de seguridad.
La etiqueta debe estar adherida al pilar de
bisagra de la puerta, al poste de seguro de
la puerta o al borde de la puerta junto al
poste de poste de seguro de la puerta,
junto a la posición del asiento del
conductor.
108
Transporte de carga
procarmanuals.com

Instrucciones especiales de carga para
propietarios de camiones o camionetas
pickup y vehículos utilitarios
ALERTA
Los vehículos cargados se
comportan de modo distinto a los
vehículos sin carga. Al manejar un
vehículo demasiado cargado se deben
tomar mayores precauciones, tales como
manejar a velocidades más bajas y
mantener una mayor distancia de frenado.
Su vehículo puede transportar más carga
y personas que la mayoría de los
automóviles de pasajeros. Dependiendo
del tipo y ubicación de la carga, el
transporte de carga y de personas puede
elevar el centro de gravedad del vehículo.
109
Transporte de carga
procarmanuals.com

PUNTOS DE REMOLQUE (SI ESTÁ
EQUIPADO)
Debido a los requisitos del mercado local
de algunos países, algunos vehículos
pueden estar equipados con un gancho de
recuperación.
Ubicación del gancho de
recuperación
Si su vehículo está equipado con un
gancho de recuperación de rosca, este se
encuentra ubicado en el pozo de la rueda
de refacción.
Si su vehículo no está equipado con un
gancho de recuperación, puede adquirir
uno mediante su distribuidor.
Instalación del gancho de
recuperación
El gancho de recuperación tiene un punto
de instalación ubicado detrás de la placa
protectora.
Nota: El gancho de recuperación de rosca
tiene una rosca que gira hacia el lado
izquierdo. Gírelo hacia la izquierda para
instalarlo. Asegúrese de que el gancho de
recuperación esté bien apretado.
(
Inserte un objeto adecuado para abrir por
la fuerza la cubierta (1). Utilice la porción
remetida (con muescas) de la cubierta.
Enrosque el gancho de recuperación (2).
Remolque del vehíclo en cuatro
ruedas
Gire el interruptor de encendido a la
posición ON. El no hacerlo bloquerá la
dirección y el indicador y las luces de freno
no funcionarán.
Los esfuerzos de frenado y dirección son
altos si el motor no está funcionando.
Mantenga mayores distancia de detención.
TRANSPORTE DEL VEHÍCULO
(
Si necesita remolcar su vehículo, póngase
en contacto con un servicio profesional de
arrastre, o si es socio de un programa de
asistencia en el camino, con su proveedor
de asistencia en el camino.
110
Remolque
procarmanuals.com
