REMARQUE Vous pouvez modifier
l'affichage des unités (km ou miles). Voir
la section « Changement des réglages
de fonctions ».
Afficheur de la consommation
moyenne de carburant
Affiche la consommation moyenne de
carburant depuis la dernière
réinitialisation jusqu'à l'heure actuelle.
Vous pouvez basculer l'afficheur des
conditions du mode de réinitialisation
de la consommation moyenne de
carburant entre « Réinitialisation
automatique » et « Réinitialisation
manuelle ».
Pour de plus amples informations sur la
façon de changer le réglage de
l'afficheur de la consommation
moyenne de carburant, voir la section
« Changement des réglages de
fonctions ».
REMARQUE L'afficheur de la
consommation moyenne de carburant
peut être réglé séparément pour le
mode de réinitialisation automatique et
pour le mode de réinitialisation
manuelle.
REMARQUE « --- » s'affiche en cas
d'impossibilité de mesurer la
consommation moyenne de carburant.
REMARQUE Le mode est réglé
initialement (par défaut) sur « Mode de
réinitialisation automatique ».REMARQUE La consommation
moyenne de carburant dépend des
conditions de conduite (conditions
routières, mode de conduite, etc.). La
consommation de carburant affichée
peut différer de la consommation réelle
de carburant. Considérez la
consommation de carburant affichée
comme une estimation grossière.
REMARQUE La mémoire du mode de
réinitialisation manuelle ou du mode de
réinitialisation automatique de l'afficheur
de la consommation moyenne de
carburant peut être effacée en cas de
débranchement de la batterie.
REMARQUE Vous pouvez modifier
l'affichage des unités {km/l, l/100 km,
mpg}. Voir la section « Changement des
réglages de fonctions ».
Moniteur Start&Stop
La durée cumulée des arrêts moteur
induits par le système Start&Stop
s'affiche. Consultez la section
concernant le système Start&Stop.
REMARQUE La durée cumulée est
réinitialisée lorsque vous remettez le
commutateur d'allumage ou le mode
de fonctionnement sur ON.Afficheur de température extérieure
(si le véhicule en est équipé)
Affiche la température à l'extérieur du
véhicule.
REMARQUE Vous pouvez modifier
l'affichage des unités (°C ou °F). Voir la
section « Changement des réglages de
fonctions ».
REMARQUE Selon divers facteurs,
comme les conditions de conduite, la
température affichée peut différer de la
température extérieure réelle.
Avertissement route verglacée
Si la température d'air extérieur
descend sous 3 °C (37 °F) environ,
l'alarme retentit et le symbole
d'avertissement de la température d'air
extérieur (A) clignote pendant
10 secondes environ.
111)
186AHA101295
101

Témoins Signification
Témoin du feu de position*
Ce témoin s'allume lorsque les feux de position sont allumés.
Témoin de préchauffage diesel
Ce témoin montre la condition de préchauffage de la bougie d’allumage.Sauf véhicules équipés du système
de fonctionnement sans clé :Quand vous mettez le commutateur d'allumage en position « ON », le témoin
s'allume. Dès que la bougie de préchauffage est chaude, le témoin s'éteint et vous pouvez démarrer le moteur.
Véhicules équipés du système de fonctionnement sans clé :Lorsque le mode de fonctionnement est réglé
sur ON, le témoin s'allume et le préchauffage de la bougie d’allumage commence automatiquement. Dès que la
bougie de préchauffage est chaude, le témoin s'éteint et le moteur démarre.
Si le moteur est froid, le témoin de préchauffage diesel reste allumé plus longtemps.
Sauf pour les véhicules équipés du système de fonctionnement sans clé :si le moteur ne démarre pas
dans les 5 secondes suivant l'extinction du témoin de préchauffage, repositionnez le contacteur d'allumage sur
« LOCK ». Tournez ensuite le contacteur d'allumage sur « ON » pour préchauffer de nouveau le moteur.
Dès que le moteur est à température, le témoin de préchauffage diesel ne s'allume pas, même si le
commutateur d'allumage est placé en position ON ou que le mode de fonctionnement est réglé sur ON.
46) 47)
Témoin du filtre à carburant
Ce témoin s'allume lorsque le commutateur d'allumage est placé en position ON ou que le mode de
fonctionnement est réglé sur ON, et s'éteint dès que le moteur a démarré. S'il s'allume pendant que le moteur
tourne, il indique que de l'eau s'est accumulée à l'intérieur du filtre à carburant. Si c'est le cas, agissez comme
suit.
Éliminez l'eau du filtre à carburant. Voir la section « Purge de l'eau du filtre à carburant ».
Vous pouvez reprendre la route dès que le témoin s'éteint. S'il ne s'éteint pas ou s'il s'allume de temps en
temps, nous vous conseillons de faire vérifier le véhicule.
109

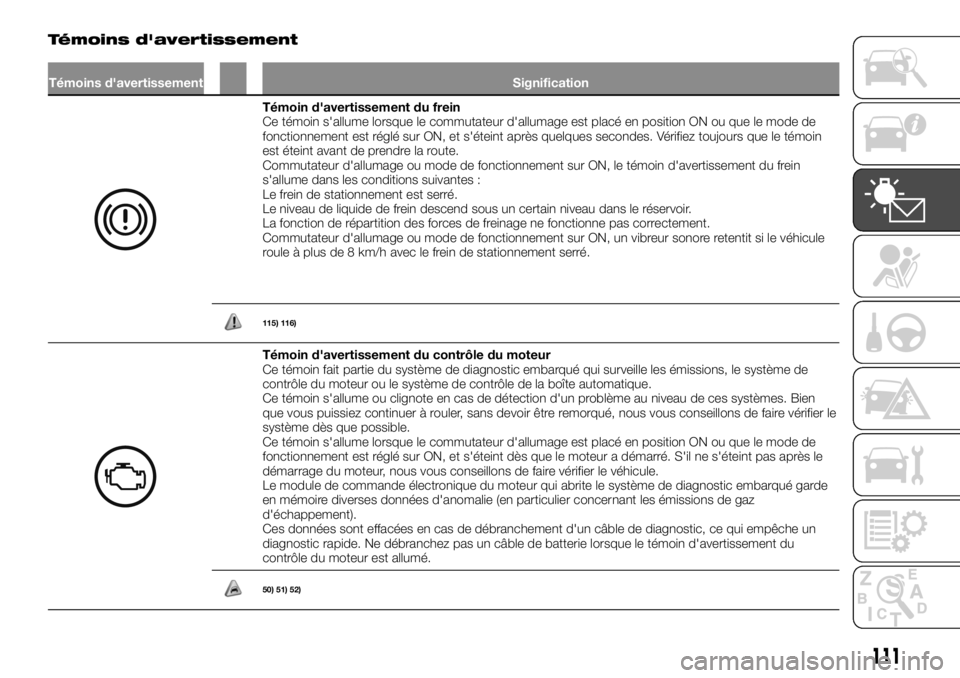

Témoins d'avertissement
Témoins d'avertissement Signification
Témoin d'avertissement du frein
Ce témoin s'allume lorsque le commutateur d'allumage est placé en position ON ou que le mode de
fonctionnement est réglé sur ON, et s'éteint après quelques secondes. Vérifiez toujours que le témoin
est éteint avant de prendre la route.
Commutateur d'allumage ou mode de fonctionnement sur ON, le témoin d'avertissement du frein
s'allume dans les conditions suivantes :
Le frein de stationnement est serré.
Le niveau de liquide de frein descend sous un certain niveau dans le réservoir.
La fonction de répartition des forces de freinage ne fonctionne pas correctement.
Commutateur d'allumage ou mode de fonctionnement sur ON, un vibreur sonore retentit si le véhicule
roule à plus de 8 km/h avec le frein de stationnement serré.
115) 116)
Témoin d'avertissement du contrôle du moteur
Ce témoin fait partie du système de diagnostic embarqué qui surveille les émissions, le système de
contrôle du moteur ou le système de contrôle de la boîte automatique.
Ce témoin s'allume ou clignote en cas de détection d'un problème au niveau de ces systèmes. Bien
que vous puissiez continuer à rouler, sans devoir être remorqué, nous vous conseillons de faire vérifier le
système dès que possible.
Ce témoin s'allume lorsque le commutateur d'allumage est placé en position ON ou que le mode de
fonctionnement est réglé sur ON, et s'éteint dès que le moteur a démarré. S'il ne s'éteint pas après le
démarrage du moteur, nous vous conseillons de faire vérifier le véhicule.
Le module de commande électronique du moteur qui abrite le système de diagnostic embarqué garde
en mémoire diverses données d'anomalie (en particulier concernant les émissions de gaz
d'échappement).
Ces données sont effacées en cas de débranchement d'un câble de diagnostic, ce qui empêche un
diagnostic rapide. Ne débranchez pas un câble de batterie lorsque le témoin d'avertissement du
contrôle du moteur est allumé.
50) 51) 52)
111

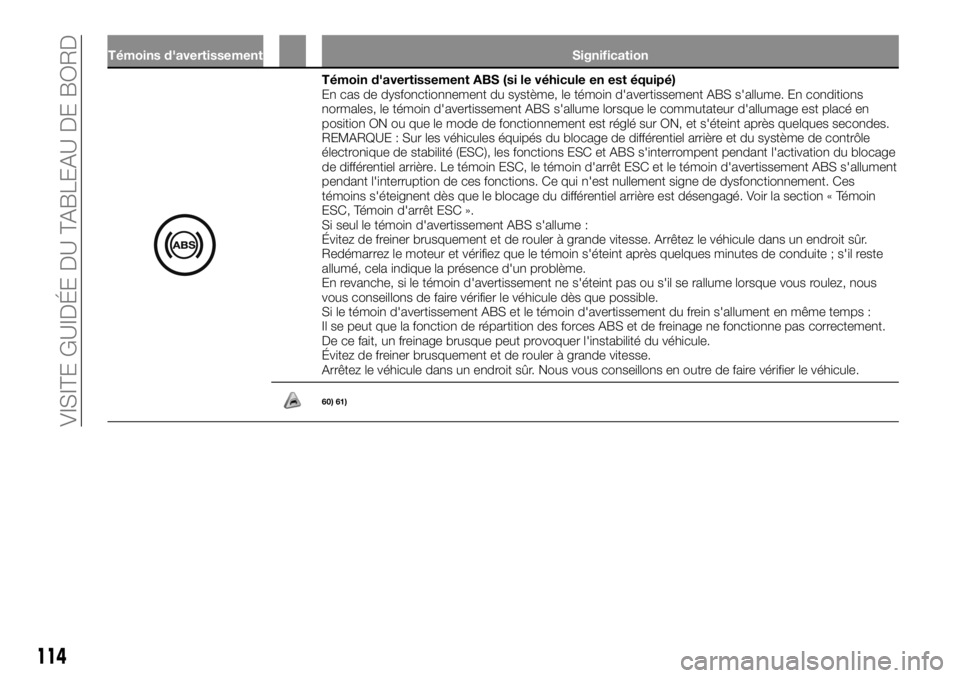

Témoins d'avertissement Signification
Témoin d'avertissement ABS (si le véhicule en est équipé)
En cas de dysfonctionnement du système, le témoin d'avertissement ABS s'allume. En conditions
normales, le témoin d'avertissement ABS s'allume lorsque le commutateur d'allumage est placé en
position ON ou que le mode de fonctionnement est réglé sur ON, et s'éteint après quelques secondes.
REMARQUE : Sur les véhicules équipés du blocage de différentiel arrière et du système de contrôle
électronique de stabilité (ESC), les fonctions ESC et ABS s'interrompent pendant l'activation du blocage
de différentiel arrière. Le témoin ESC, le témoin d'arrêt ESC et le témoin d'avertissement ABS s'allument
pendant l'interruption de ces fonctions. Ce qui n'est nullement signe de dysfonctionnement. Ces
témoins s'éteignent dès que le blocage du différentiel arrière est désengagé. Voir la section « Témoin
ESC, Témoin d'arrêt ESC ».
Si seul le témoin d'avertissement ABS s'allume :
Évitez de freiner brusquement et de rouler à grande vitesse. Arrêtez le véhicule dans un endroit sûr.
Redémarrez le moteur et vérifiez que le témoin s'éteint après quelques minutes de conduite ; s'il reste
allumé, cela indique la présence d'un problème.
En revanche, si le témoin d'avertissement ne s'éteint pas ou s'il se rallume lorsque vous roulez, nous
vous conseillons de faire vérifier le véhicule dès que possible.
Si le témoin d'avertissement ABS et le témoin d'avertissement du frein s'allument en même temps :
Il se peut que la fonction de répartition des forces ABS et de freinage ne fonctionne pas correctement.
De ce fait, un freinage brusque peut provoquer l'instabilité du véhicule.
Évitez de freiner brusquement et de rouler à grande vitesse.
Arrêtez le véhicule dans un endroit sûr. Nous vous conseillons en outre de faire vérifier le véhicule.
60) 61)
114
VISITE GUIDÉE DU TABLEAU DE BORD

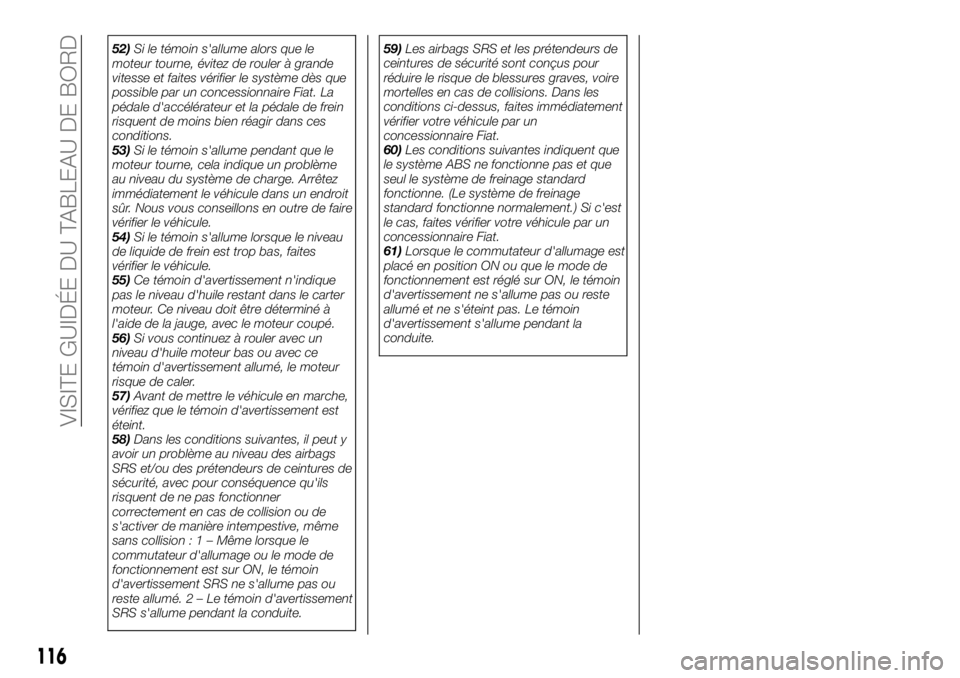

52)Si le témoin s'allume alors que le
moteur tourne, évitez de rouler à grande
vitesse et faites vérifier le système dès que
possible par un concessionnaire Fiat. La
pédale d'accélérateur et la pédale de frein
risquent de moins bien réagir dans ces
conditions.
53)Si le témoin s'allume pendant que le
moteur tourne, cela indique un problème
au niveau du système de charge. Arrêtez
immédiatement le véhicule dans un endroit
sûr. Nous vous conseillons en outre de faire
vérifier le véhicule.
54)Si le témoin s'allume lorsque le niveau
de liquide de frein est trop bas, faites
vérifier le véhicule.
55)Ce témoin d'avertissement n'indique
pas le niveau d'huile restant dans le carter
moteur. Ce niveau doit être déterminé à
l'aide de la jauge, avec le moteur coupé.
56)Si vous continuez à rouler avec un
niveau d'huile moteur bas ou avec ce
témoin d'avertissement allumé, le moteur
risque de caler.
57)Avant de mettre le véhicule en marche,
vérifiez que le témoin d'avertissement est
éteint.
58)Dans les conditions suivantes, il peut y
avoir un problème au niveau des airbags
SRS et/ou des prétendeurs de ceintures de
sécurité, avec pour conséquence qu'ils
risquent de ne pas fonctionner
correctement en cas de collision ou de
s'activer de manière intempestive, même
sans collision:1–Même lorsque le
commutateur d'allumage ou le mode de
fonctionnement est sur ON, le témoin
d'avertissement SRS ne s'allume pas ou
reste allumé.2–Letémoin d'avertissement
SRS s'allume pendant la conduite.59)Les airbags SRS et les prétendeurs de
ceintures de sécurité sont conçus pour
réduire le risque de blessures graves, voire
mortelles en cas de collisions. Dans les
conditions ci-dessus, faites immédiatement
vérifier votre véhicule par un
concessionnaire Fiat.
60)Les conditions suivantes indiquent que
le système ABS ne fonctionne pas et que
seul le système de freinage standard
fonctionne. (Le système de freinage
standard fonctionne normalement.) Si c'est
le cas, faites vérifier votre véhicule par un
concessionnaire Fiat.
61)Lorsque le commutateur d'allumage est
placé en position ON ou que le mode de
fonctionnement est réglé sur ON, le témoin
d'avertissement ne s'allume pas ou reste
allumé et ne s'éteint pas. Le témoin
d'avertissement s'allume pendant la
conduite.
116
VISITE GUIDÉE DU TABLEAU DE BORD

Tout en maintenant la plaque de
verrouillage, introduisez cette dernière
dans la boucle, jusqu'à ce que vous
entendiez un clic.
ATTENTION
68)N'installez aucun accessoire ou
autocollant empêchant de bien voir le
témoin.
ATTENTION
131)Lorsque vous réglez le point
d'ancrage de la ceinture de sécurité,
placez-le suffisamment haut de manière à
ce que la ceinture épouse parfaitement
votre épaule, sans toucher votre cou.
PRÉTENDEURS ET
SYSTÈME DE
LIMITATION
D'EFFORT
(si le véhicule en est équipé)
132) 133) 134) 135) 136)
69) 70) 71) 72)
Les ceintures de sécurité avant ont
chacune un système de prétendeur et
un système de limitation d'effort (cabine
simple et cabine approfondie).
Les ceintures de sécurité avant et les
ceintures de sécurité de la banquette
arrière ont chacune un système de
prétendeur et un système de limitation
d'effort (cabine double).
Prétendeur
Si le commutateur d'allumage ou le
mode de fonctionnement est dans l'une
des conditions suivantes, et qu'un
impact frontal ou latéral se produit
(véhicules équipés d'airbags latéraux
SRS et d'airbags rideaux SRS) au
risque de blesser le conducteur et/ou le
passager avant, ou si un tonneau ou un
renversement du véhicule est détecté
(si le véhicule en est équipé) le
prétendeur rétracte immédiatement leur
ceinture de sécurité, afin de maximiser
l'efficacité de cette dernière.
Sauf véhicules équipés du système de
fonctionnement sans clé : le
commutateur d'allumage est en
position ON ou START.Véhicules équipés du système de
fonctionnement sans clé : mode de
fonctionnement sur ON.
REMARQUE Les prétendeurs de
ceintures de sécurité s'activent en cas
d'impact violent du véhicule, même si
les ceintures de sécurité sont usées.
REMARQUE Les prétendeurs de
ceintures de sécurité sont conçus pour
fonctionner une seule fois. Lorsque les
prétendeurs des ceintures de sécurité
ont été activés, nous vous
recommandons de les faire remplacer
chez un concessionnaire Fiat.
Témoin d'avertissement SRS (si le
véhicule en est équipé)
Ce témoin d'avertissement est commun
avec les airbags SRS et avec les
prétendeurs de ceintures de sécurité.
Voir la section « Témoin d'avertissement
SRS ».
Système de limitation d'effort
En cas de collision, chaque système de
limitation d'effort absorbe efficacement
la charge appliquée sur la ceinture de
sécurité, afin de minimiser l'impact pour
le passager.
122
SÉCURITÉ

approfondie et cabine double)
6. Modules d'airbags latéraux*
7. Modules d'airbags rideaux*
* — si le véhicule en est équipé
Les airbags ne fonctionnent que si le
commutateur d'allumage ou le mode
de fonctionnement est dans l'une des
conditions suivantes.
Sauf véhicules équipés du système de
fonctionnement sans clé : le
commutateur d'allumage est en
position ON ou START.
Véhicules équipés du système de
fonctionnement sans clé : mode de
fonctionnement sur ON.
Lorsque l'unité de commande d'airbag
détecte que le véhicule fait un tonneau,
les airbags rideaux se déploieront (si le
véhicule en est équipé).
Le déploiement des airbags provoque
un bruit sourd, brusque, et dégage un
peu de fumée et de poudre. Ceci n'est
nullement signe d'un incendie dans le
véhicule. Les personnes souffrant de
problèmes respiratoires peuvent
ressentir une certaine irritation en raison
des produits chimiques servant à
déclencher l'airbag. Si cela ne présente
aucun danger, ouvrez les fenêtres après
le déploiement des airbags.
Les airbags se dégonflent très
rapidement après leur déploiement, il y
a donc très peu de risque d'obstruction
du champ de vision.
161) 162) 163) 164) 165) 166) 167) 168) 169) 170) 171) 172)
173)
Mesures de précaution pour
l'installation du dispositif de
retenue pour enfants sur les
véhicules avec airbag pour
passager avant
L'étiquette représentée est fixée sur les
véhicules équipés d'un airbag pour
passager avant.
174)
REMARQUE La position des étiquettes
peut varier en fonction du modèle du
véhicule.
Commutateur ON OFF d'airbag
passager avant (cabine approfondie
et cabine double)
Le commutateur ON/OFF d'airbag de
passager avant permet de désactiver
l'airbag passager avant. Si vous
disposez d'un dispositif de retenue
pour enfants qui ne peut être installé
que sur le siège passager avant, veillez
à couper le commutateur ON/OFF
d'airbag de passager avant, avant de
l'utiliser. Voir la section « Désactivation
d'un airbag ».
Le commutateur ON/OFF d'airbag de
passager avant se trouve à
l'emplacement illustré.
219AF0009484
220AHA100605
221AHA105668
139

Les airbags avant et l'airbag espace
genoux conducteur PEUVENT NE
PAS SE DÉPLOYER quand…
Dans certains types de collisions
frontales, la structure de la carrosserie
du véhicule est conçue pour absorber
le choc, afin de protéger les occupants.
(La zone frontale de la carrosserie du
véhicule peut se déformer
considérablement en absorbant
l'impact.) Dans ce cas, les airbags
avant et l'airbag espace genoux
conducteur peuvent ne pas se
déployer, que la carrosserie du véhicule
se déforme ou se détériore, ou pas.
L'illustration représente quelques
exemples typiques.
1. Collision avec un poteau, un arbre
ou autre objet étroit 2. Véhicule glissant
sous l'arrière d'un camion 3. Impacts
frontaux d'obliqueÉtant donné que les airbags avant et
l'airbag espace genoux conducteur ne
protègent pas les occupant dans tous
les types de collisions frontales, veillez à
boucler toujours correctement votre
ceinture de sécurité.
Les airbags avant et l'airbag espace
genoux conducteur NE SONT PAS
CONÇUS POUR SE DÉPLOYER
quand…
Les airbags avant et l'airbag espace
genoux conducteur ne sont pas conçus
pour se déployer dans des conditions
où ils ne peuvent pas assurer la
protection habituelle de l'occupant.
L'illustration représente ces conditions.
1. Collisions par l'arrière 2. Collisions
latérales 3. Véhicule basculant sur le
côté ou se renversant sur le toit
Étant donné que les airbags avant et
l'airbag espace genoux conducteur ne
protègent pas les occupant dans tous
les types de collisions, veillez à boucler
toujours correctement votre ceinture de
sécurité.Les airbags avant et l'airbag espace
genoux conducteur sont PEUVENT
SE DÉPLOYER quand…
Les airbags avant et l'airbag espace
genoux conducteur peuvent se
déployer en cas d'impact frontal
modéré à grave du véhicule
(détérioration du châssis de roulement).
L'illustration représente quelques
exemples typiques.
1. Collision avec un îlot central/
surélevé ou la bordure d'un trottoir
2. Passage du véhicule sur un trou
profond/un nid de poule 3. Descente
du véhicule le long d'une descente
abrupte, et heurtant le sol
Étant donné que les airbags avant et
l'airbag espace genoux conducteur
peuvent se déployer dans certains
types d'impacts imprévisibles, comme
illustré, et vous éjecter facilement de
228AHA103143229AHA103156
230AHA103169
142
SÉCURITÉ
