2017 CITROEN JUMPER SPACETOURER Návod na použití (in Czech)

287
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Postup opravy
1. Zalepení
F Zcela rozviňte bílou hadici G.
F V yšroubujte uzávěr z bílé hadice.
F

P
řipojte bílou hadici k ventilku opravované
pneumatiky. F
Z asuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
F

N
astartujte motor a nechte ho běžet.
POZOR: Přípravek pro opravu
pneumatiky je v případě požití jedovatý
a dráždivý pro oči.
Uchovávejte přípravek mimo dosah
dětí.
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.
Nespouštějte kompresor před
připojením bílé hadice k ventilku
pneumatiky: přípravek pro opravu
pneumatiky by vystříkl ven.
F

V

ypněte zapalování.
F

O

točte volič A do
polohy
„

Oprava“.
F

O

věř te, že je spínač B přepnutý do
polohy


„ O “.
8
Porucha na cestě

288
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Pokud se Vám do přibližně pěti až
sedmi minut nepodaří dosáhnout
požadovaného tlaku, nelze pneumatiku
opravit. Obraťte se se žádostí o pomoc
na servis sítě CITROËN nebo na jiný
odborný servis.
F

Z

apněte kompresor přepnutím spínače B
do polohy „ I“ a nechte ho v činnosti, dokud
tlak v pneumatice nedosáhne 2,0 baru.
V

yplňovací přípravek je vstříknut pod
tlakem do pneumatiky, v průběhu této
operace neodpojujte hadici od ventilku
(nebezpečí potřísnění přípravkem). F
O
dpojte sadu a zašroubujte uzávěr bílé
hadice.
D
bejte, aby nedošlo k potřísnění vozidla
zbytky kapaliny. Uložte sadu na dostupné
místo.
2. Huštění
F Otočte volič A do polohy „ Huštění“.
F

Z

cela rozviňte černou hadici H .
F

P

řipojte černou hadici kompresoru přímo
k

ventilku opravovaného kola.
F

I

hned se rozjeďte a ujeďte přibližně pět
kilometrů omezenou rychlostí (mezi
20 a

60 km/h), aby se proražené místo
zalepilo.
F

Z

astavte pro ověření opravy a tlaku
vzduchu pomocí sady.
Porucha na cestě

289
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
F Připojte zástrčku kabelu kompresoru k zásuvce 12 V vozidla.
F

N
astartujte motor a nechte ho běžet. F
U pravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B v poloze „ I“;
pro snížení tlaku: spínač B v poloze „ O“
a
stisknutí tlačítka C) na hodnotu uvedenou
na štítku s tlaky huštění pneumatik vozidla
(štítek se nachází na sloupku dveří na
straně řidiče).
O

pakovaná ztráta tlaku je příznakem
nedostatečně zalepeného místa poškození,
proto svěř te opravu vozidla servisu sítě
CITROËN nebo jinému odbornému
servisu.
F

O
dpojte sadu a uložte ji.
F

J
eďte omezenou rychlostí (nejvýše
80
km/h) a omezte délku cesty na
maximálně 200 km.
Dostavte se co nejdříve do servisu sítě
CITROËN nebo do jiného odborného
servisu.
Vždy technika upozorněte, že jste
použili sadu pro opravu pneumatiky.
Po diagnostice vám technik sdělí, zda
může být pneumatika opravena, nebo
zda musí být vyměněna.
Vyjmutí kartuše
F Uložte černou hadici.
F
V ysuňte zahnutou spodní část bílé hadice.
F

D
ržte kompresor ve svislé poloze.
Pozor na možné vytečení vyplňovacího
přípravku.
Datum doporučené spotřeby kapaliny je
uvedeno na kartuši.
Kartuše s kapalinou je určena pro
jednorázové použití, načatá kartuše
musí být vyměněna.
Po použití neodhazujte kartuši
do přírody, odneste ji do některé
provozovny sítě CITROËN nebo do
sběrny pověřené sběrem těchto odpadů.
Neopomeňte si opatřit novou kartuši
s vyplňovacím přípravkem pro opravu
pneumatiky v servisu sítě CITROËN
nebo v jiném odborném servisu.
F

S
podem vyšroubujte kartuši.
8
Porucha na cestě

290
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Kontrola tlaku /
příležitostné huštění
Kompresor můžete rovněž používat bez
vyplňovacího přípravku pro kontrolu nebo
příležitostné huštění pneumatik.F

O
točte volič A do
polohy
„

Huštění“. F

P
řipojte elektrickou zástrčku kompresoru
do zásuvky 12 V vozidla.
F

N
astartujte motor a nechte ho běžet.
F

U
pravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B v poloze „ I“;
pro snížení tlaku: spínač B v poloze „ O“
a
stisknutí tlačítka C) na hodnotu uvedenou
na štítku s tlaky huštění pneumatik vozidla.
F

S
adu odpojte a uložte.V případě úpravy tlaku v jedné nebo
několika pneumatikách je nezbytné
reinicializovat systém detekce poklesu
tlaku.
Více informací o Detekci poklesu tlaku

naleznete v příslušné kapitole.
F

Z
cela rozviňte černou hadici H .
F

P
řipojte černou hadici k ventilku kola.
Porucha na cestě

291
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Výměna kola
Nářadí je uloženo ve schránce na nářadí.
Přístup k nářadí
1. Klíč pro demontáž šroubů kola. Umožňuje demontovat připevňovací šrouby
kola a zvedat /spouštět zvedák.
2.
Z

vedák.
S

louží ke zdvihání vozidla.
3.
P

řípravek pro demontáž krytky/ozdobného
krytu kola.
Pokud je jím Vaše vozidlo vybaveno, umožňuje
demontovat krytky šroubů hliníkových kol nebo
okrasný kryt plechového kola.
4. Nástrčkový klíč na bezpečnostní šrouby. Slouží pro přizpůsobení klíče na demontáž
šroubů kola pro speciální bezpečnostní šrouby.
5. Tažné oko. Více informací o Ta ž e n í
vozidla
naleznete v příslušné kapitole.
Zvedák smí být používán pouze
pro výměnu kola s poškozenou
pneumatikou.
Zvedák nevyžaduje žádnou údržbu.
Zvedák splňuje požadavky evropských
předpisů, jak je definuje Směrnice o
strojních zařízeních 2006/42/EU.
Seznam nářadí
Toto nářadí je specificky určeno pro Vaše
vozidlo a dle výbavy vozidla se může lišit.
Nepoužívejte jej k jiným účelům.
Více informací o Schránce na nářadí
naleznete v příslušné kapitole.
8
Porucha na cestě

292
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
F K rezervnímu kolu se dostanete ze zadní strany vozidla.
F

P
odle provedení Vašeho vozidla
otevřete křídlové nebo výklopné dveře
zavazadlového prostoru. F

U
volněte si přístup ke šroubu závěsného
koše, nacházejícímu se na prahu zadních
dveří.
F
V
yšroubujte šroub klíčem na demontáž
šroubů kola (přibližně o 14 otáček) tak, aby
se závěsný koš spustil a bylo možno uvolnit
jeho háček.
Přístup k rezervnímu kolu
F Pokud je Vaše vozidlo vybaveno tažným zařízením, zdvihněte zadní část vozidla
pomocí zvedáku (v každém případě
v
bodě B), dokud se nevytvoří prostor
dostatečný pro vyjmutí rezervního kola.
Demontáž
Abyste předešli nechtěnému otevírání
elektrických bočních posuvných dveří,
deaktivujte funkci „ Nožní otevírání
zavazadl. prostoru “ prostřednictvím
nabídky pro nastavení vozidla.
Více informací o Bočních posuvných
dveřích s bezdotykovým ovládáním
naleznete v příslušné kapitole.
Porucha na cestě

293
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

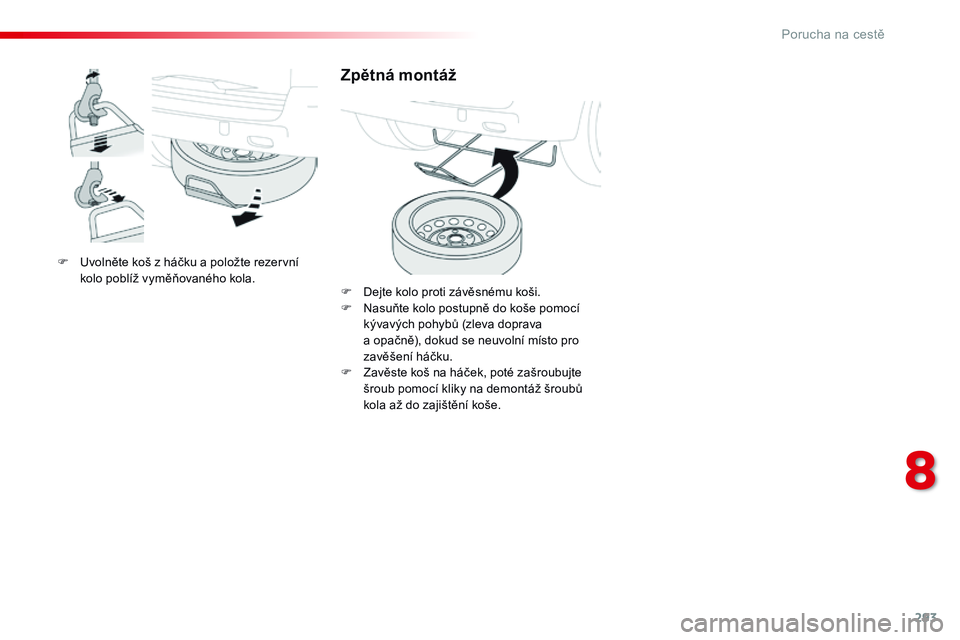

F Uvolněte koš z háčku a položte rezervní kolo poblíž vyměňovaného kola.
Zpětná montáž
F Dejte kolo proti závěsnému koši.
F N asuňte kolo postupně do koše pomocí
kývavých pohybů (zleva doprava
a
opačně), dokud se neuvolní místo pro
zavěšení háčku.
F

Z
avěste koš na háček, poté zašroubujte
šroub pomocí kliky na demontáž šroubů
kola až do zajištění koše.
8
Porucha na cestě

294
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
F Pokud je Vaše vozidlo vybaveno koly s ocelovými ráfky, sejměte ozdobný kryt
pomocí nástroje 3.
F

P
okud je Vaše vozidlo vybaveno koly
s
hliníkovými ráfky, sejměte krytky ze
všech šroubů pomocí nástroje 3.
F

P
okud je jím Vaše vozidlo vybaveno,
nasaďte nástrčkový klíč bezpečnostního
šroubu 4 na klíč na demontáž šroubů
kola


1 pro povolení bezpečnostního
šroubu.
F

P
ovolte (nevyšroubovávejte) ostatní
šrouby samotným klíčem na demontáž
šroubů kola 1 . F
U místěte patku zvedáku na zem a ujistěte
se, že se nachází přímo pod zvoleným
místem A nebo B na spodku karosérie, co
nejblíže vyměňovanému kolu.
Demontáž kola
Zaparkování vozidla
odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.
Nepoužívejte:
- z vedák k jiným účelům než ke
zdvihání vozilda,
-

j
iný zvedák než ten dodaný
výrobcem vozidla.
Pokud je Vaše vozidlo vybaveno
mechanickou převodovkou, zařaďte
první rychlostní stupeň, poté vypněte
zapalování, aby došlo k zablokování kol.
Pokud je Vaše vozidlo vybaveno
automatickou převodovkou, dejte
předvolič do polohy P
, poté vypněte
zapalování, aby došlo k zablokování kol.
Pokud je Vaše vozidlo vybaveno
pilotovanou převodovkou, dejte
předvolič do polohy A , poté vypněte
zapalování, aby došlo k zablokování kol.
Zatáhněte parkovací brzdu
a

zkontrolujte rozsvícení kontrolky na
přístrojové desce.
Vždy se ujistěte, že všichni cestující
vystoupili z vozidla a že se nacházejí na
bezpečném místě.
Nikdy si nelehejte pod vozidlo, které
je podepřeno pouze zvedákem; vždy
použijte stojánek.
Porucha na cestě
