2017 CITROEN JUMPER Navodila Za Uporabo (in Slovenian)

167
Jumper_sl_Chap08_Aide-Rapide_ed01-2016

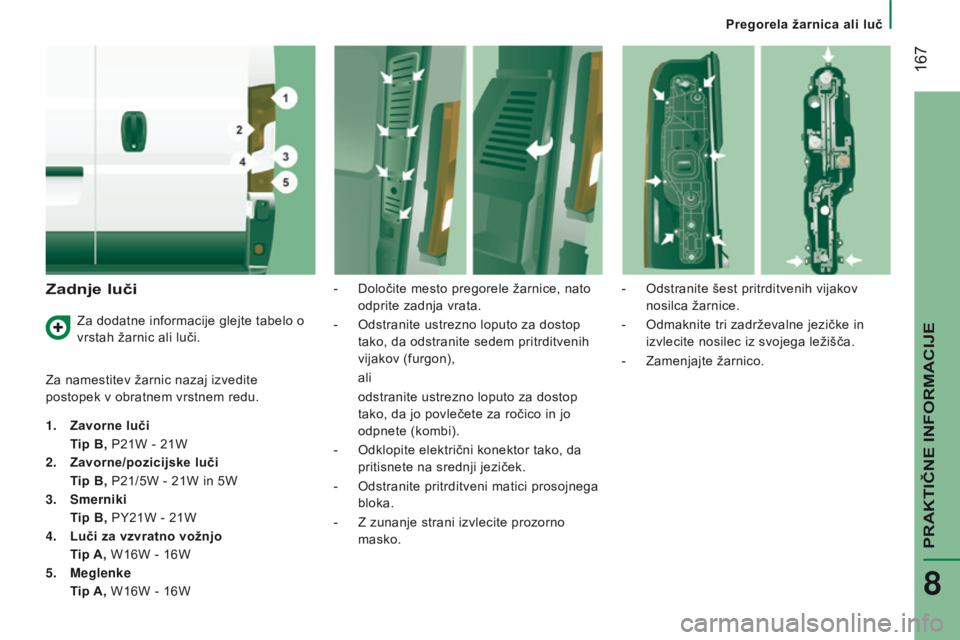

zadnje luči
Za namestitev žarnic nazaj izvedite
postopek v obratnem vrstnem redu.
1. z
avorne luči
T

ip b , P21W - 21W
2.
z
avorne/pozicijske luči
T

ip b , P21/5W - 21W in 5W
3.
s
merniki
T

ip b , PY21W - 21W
4.
l
uči za vzvratno vožnjo
T

ip A, W16W - 16W
5.

Meglenke
T

ip A, W16W - 16W -

Določite mesto pregorele žarnice, nato

odprite zadnja vrata.
-
Odstranite ustrezno loputo za dostop

tako, da odstranite sedem pritrditvenih
vijakov (furgon), ali
odstranite ustrezno loputo za dostop


tako, da jo povlečete za ročico in jo
odpnete (kombi).
-

Odklopite električni konektor tako, da

pritisnete na srednji jeziček.
-

Odstranite pritrditveni matici prosojnega

bloka.
-

Z zunanje strani izvlecite prozorno

masko. -

Odstranite šest pritrditvenih vijakov

nosilca žarnice.
-
Odmaknite tri zadrževalne jezičke in

izvlecite nosilec iz svojega ležišča.
-
Zamenjajte žarnico.
Za dodatne informacije glejte tabelo o

vrstah žarnic ali luči.
PRAKTIČNE INFORMACIJE
8
Pregorela žarnica ali luč

168
Jumper_sl_Chap08_Aide-Rapide_ed01-2016

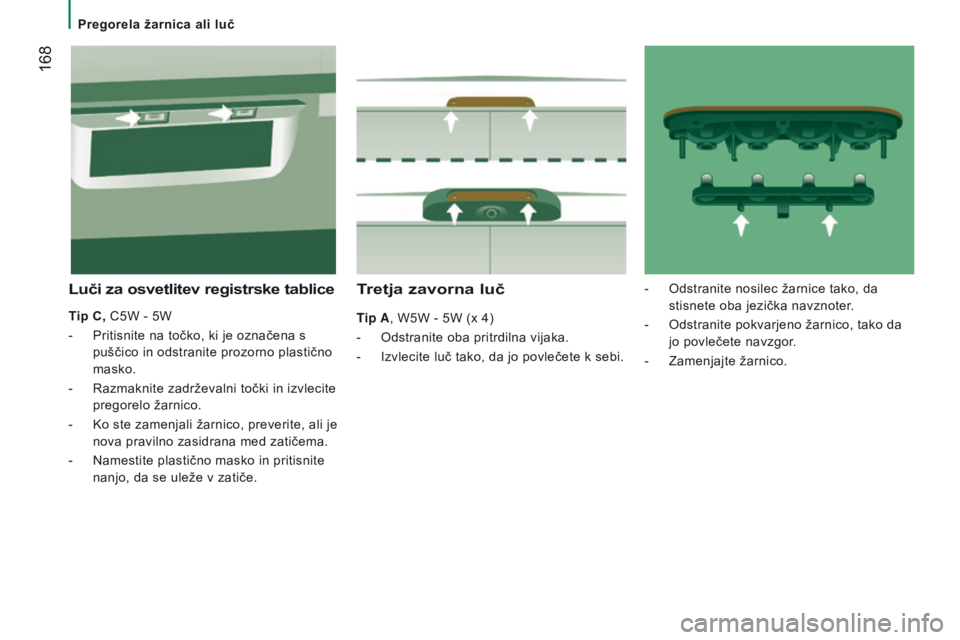

Tretja zavorna luč
tip a , W5W - 5W (x 4)
-
Odstranite oba pritrdilna vijaka.
-


Izvlecite luč tako, da jo povlečete k sebi.
luči za osvetlitev registrske tablice
Tip C, C5W - 5W
-
Pritisnite na točko, ki je označena s

puščico in odstranite prozorno plastično
masko.
-

Razmaknite zadrževalni točki in izvlecite

pregorelo žarnico.
-

Ko ste zamenjali žarnico, preverite, ali je

nova pravilno zasidrana med zatičema.
-

Namestite plastično masko in pritisnite

nanjo, da se uleže v zatiče. -

Odstranite nosilec žarnice tako, da

stisnete oba jezička navznoter.
- Odstranite pokvarjeno žarnico, tako da
jo povlečete navzgor.
-

Zamenjajte žarnico.
Pregorela žarnica ali luč

169
Jumper_sl_Chap08_Aide-Rapide_ed01-2016

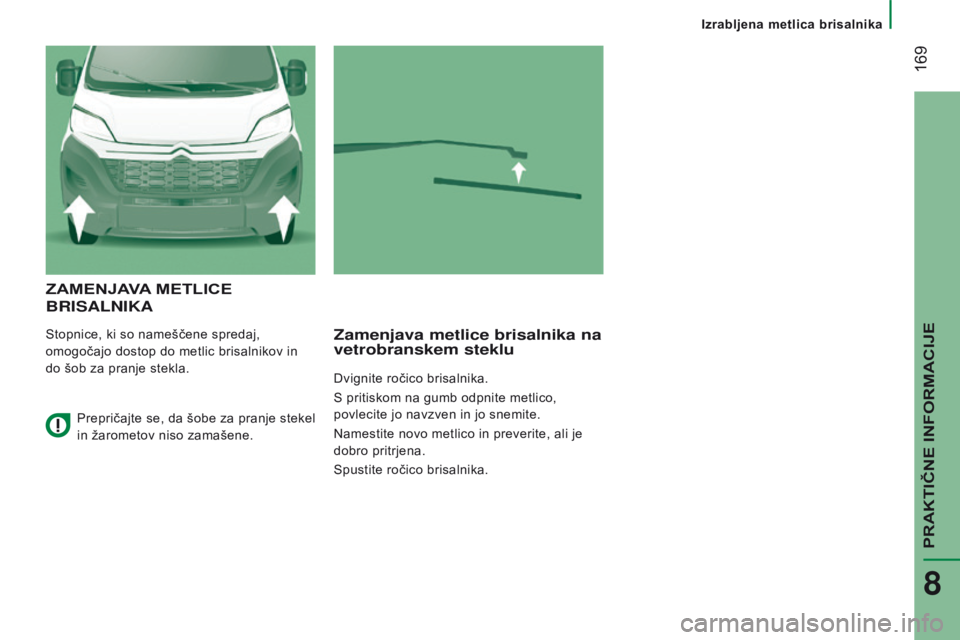

zAMENJAvA MET l ICE
B

risa LN i K a
Stopnice, ki so nameščene spredaj,
omogočajo dostop do metlic brisalnikov in
do šob za pranje stekla.Zamenjava metlice brisalnika na
vetrobranskem steklu
Dvignite ročico brisalnika.
S pritiskom na gumb odpnite metlico,
povlecite jo navzven in jo snemite.
Namestite novo metlico in preverite, ali je
dobro pritrjena.
Spustite ročico brisalnika.
Prepričajte se, da šobe za pranje stekel
in žarometov niso zamašene.
PRAKTIČNE INFORMACIJE
8
Izrabljena metlica brisalnika

170
Jumper_sl_Chap08_Aide-Rapide_ed01-2016

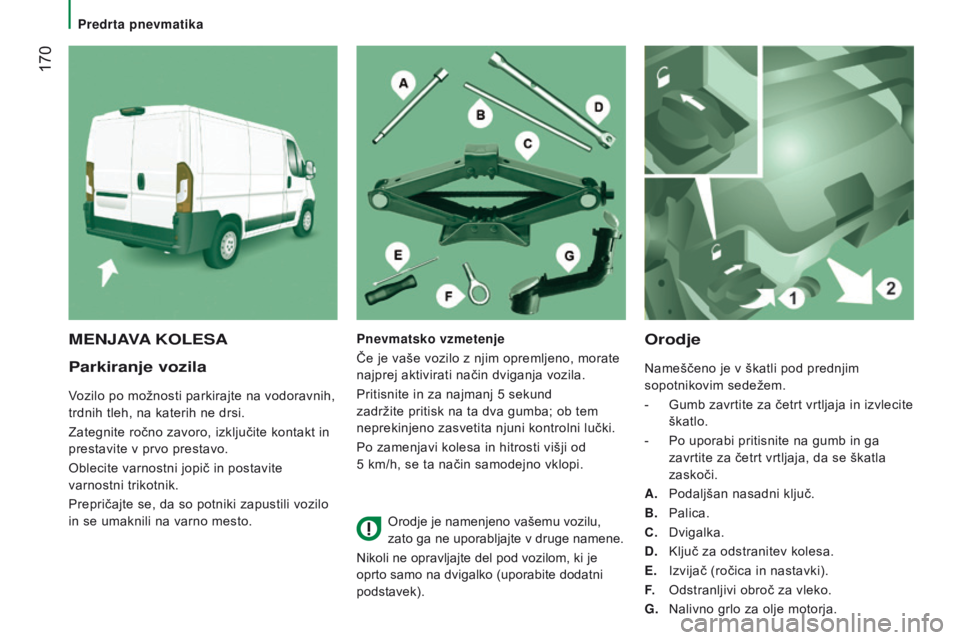

parkiranje vozila
vozilo po možnosti parkirajte na vodoravnih,
trdnih tleh, na katerih ne drsi.
Zategnite ročno zavoro, izključite kontakt in
prestavite v prvo prestavo.
Oblecite varnostni jopič in postavite
varnostni trikotnik.
Prepričajte se, da so potniki zapustili vozilo
in se umaknili na varno mesto.
orodje
Nameščeno je v škatli pod prednjim
sopotnikovim sedežem.
-

Gumb zavrtite za četrt vrtljaja in izvlecite

škatlo.
-

Po uporabi pritisnite na gumb in ga

zavrtite za četrt vrtljaja, da se škatla
zaskoči.
a

.
Podaljšan nasadni ključ.
B.


Palica.
C.


Dvigalka.
d

.
Ključ za odstranitev kolesa.
e

.
Izvijač (ročica in nastavki).
F.
Odstranljivi obroč za vleko.
G.


Nalivno grlo za olje motorja.
MeNJava KoLesapnevmatsko vzmetenje
Če je vaše vozilo z njim opremljeno, morate
najprej aktivirati način dviganja vozila.
Pritisnite in za najmanj 5 sekund
zadržite pritisk na ta dva gumba; ob tem
neprekinjeno zasvetita njuni kontrolni lučki.
Po zamenjavi kolesa in hitrosti višji od
5
km/h, se ta način samodejno vklopi. Orodje je namenjeno vašemu vozilu,
zato ga ne uporabljajte v druge namene.
Nikoli ne opravljajte del pod vozilom, ki je
oprto samo na dvigalko (uporabite dodatni
podstavek).
predrta pnevmatika

171
Jumper_sl_Chap08_Aide-Rapide_ed01-2016

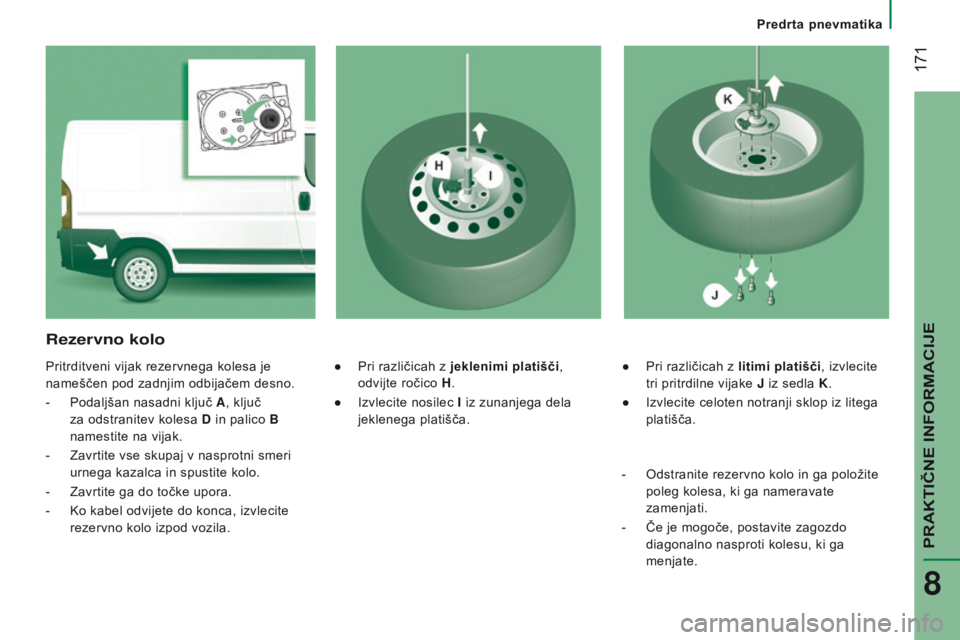

● Pri različicah z litimi platišči, izvlecite
tri pritrdilne vijake J iz sedla K.
●

Izvlecite celoten notranji sklop iz litega

platišča.
rezervno kolo
Pritrditveni vijak rezervnega kolesa je
nameščen pod zadnjim odbijačem desno.
-

Podaljšan nasadni ključ
a
, ključ

za odstranitev kolesa
d
in palico
B
namestite na vijak.
-

Zavrtite vse skupaj v nasprotni smeri

urnega kazalca in spustite kolo.
-

Zavrtite ga do točke upora.
-


Ko kabel odvijete do konca, izvlecite

rezervno kolo izpod vozila. ●
Pri različicah z jeklenimi platišči,
odvijte ročico H .
●

Izvlecite nosilec
i
iz zunanjega dela

jeklenega platišča.
-

Odstranite rezervno kolo in ga položite

poleg kolesa, ki ga nameravate
zamenjati.
-

Če je mogoče, postavite zagozdo

diagonalno nasproti kolesu, ki ga
menjate.
PRAKTIČNE INFORMACIJE
8
Predrta pnevmatika

172
Jumper_sl_Chap08_Aide-Rapide_ed01-2016

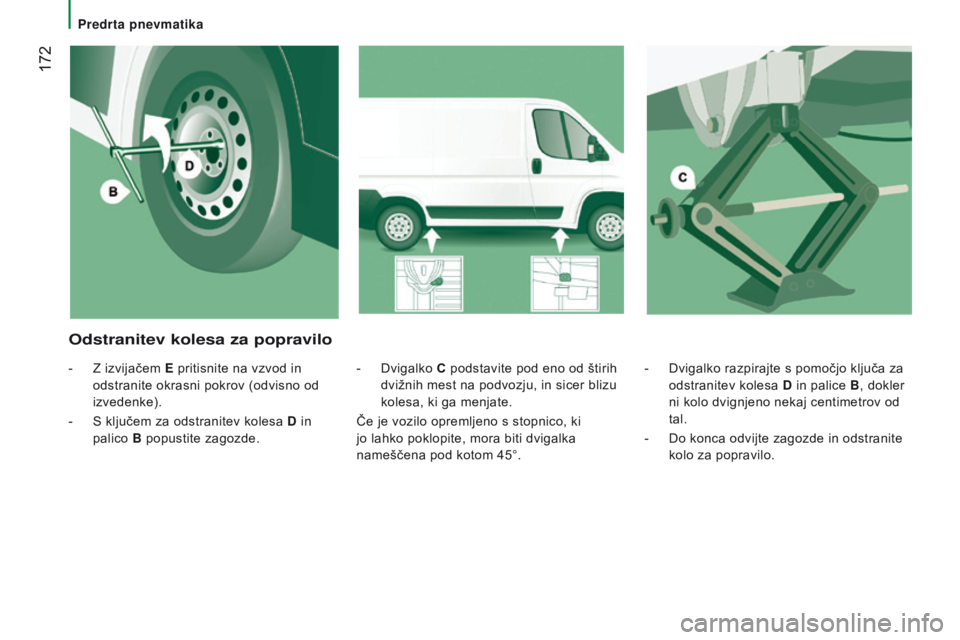

- Dvigalko razpirajte s pomočjo ključa za
odstranitev kolesa d
in palice
B, dokler
ni kolo dvignjeno nekaj centimetrov od
tal.
-

Do konca odvijte zagozde in odstranite

kolo za popravilo.
-
Dvigalko
C
podstavite pod eno od štirih
dvižnih mest na podvozju, in sicer blizu
kolesa, ki ga menjate.
Če je vozilo opremljeno s stopnico, ki
jo lahko poklopite, mora biti dvigalka
nameščena pod kotom 45°.
odstranitev kolesa za popravilo
- Z izvijačem e pritisnite na vzvod in
odstranite okrasni pokrov (odvisno od
izvedenke).
-

S ključem za odstranitev kolesa
d
in

palico B popustite zagozde.
predrta pnevmatika

173
Jumper_sl_Chap08_Aide-Rapide_ed01-2016

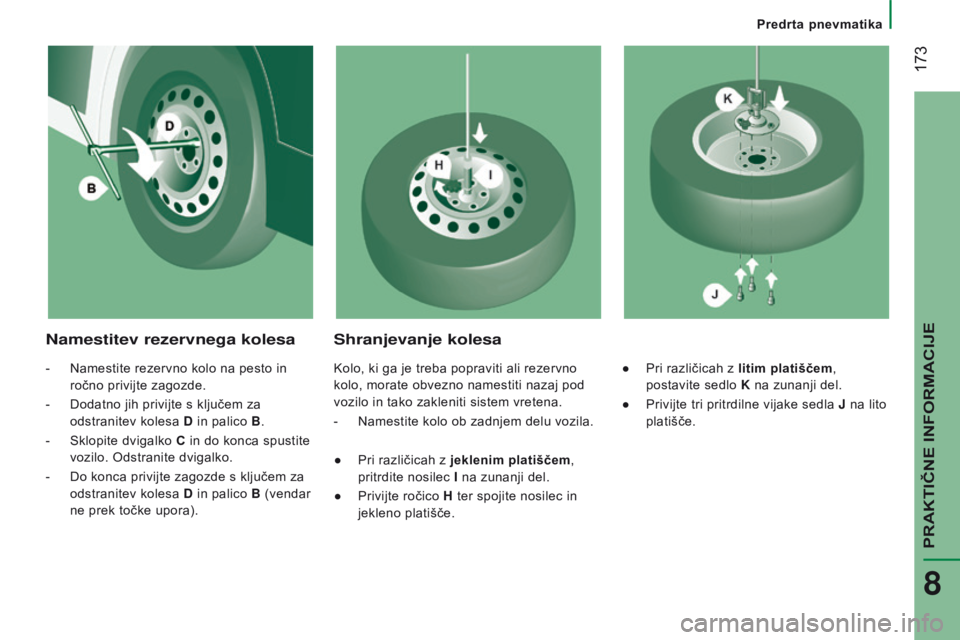

Namestitev rezervnega kolesashranjevanje kolesa
- Namestite rezervno kolo na pesto in
ročno privijte zagozde.
-

Dodatno jih privijte s ključem za

odstranitev kolesa
d
in palico
B.
-

Sklopite dvigalko
C in do konca spustite
vozilo. Odstranite dvigalko.
-

Do konca privijte zagozde s ključem za

odstranitev kolesa
d
in palico
B (vendar
ne prek točke upora). Kolo, ki ga je treba popraviti ali rezervno
kolo, morate obvezno namestiti nazaj pod
vozilo in tako zakleniti sistem vretena.
-

Namestite kolo ob zadnjem delu vozila.
●


Pri različicah z
jeklenim platiščem,
pritrdite nosilec
i
na zunanji del.
●


Privijte ročico
H ter spojite nosilec in
jekleno platišče. ●
Pri različicah z litim platiščem,
postavite sedlo K na zunanji del.
●

Privijte tri pritrdilne vijake sedla
J na lito
platišče.
PRAKTIČNE INFORMACIJE
8
Predrta pnevmatika

174
Jumper_sl_Chap08_Aide-Rapide_ed01-2016

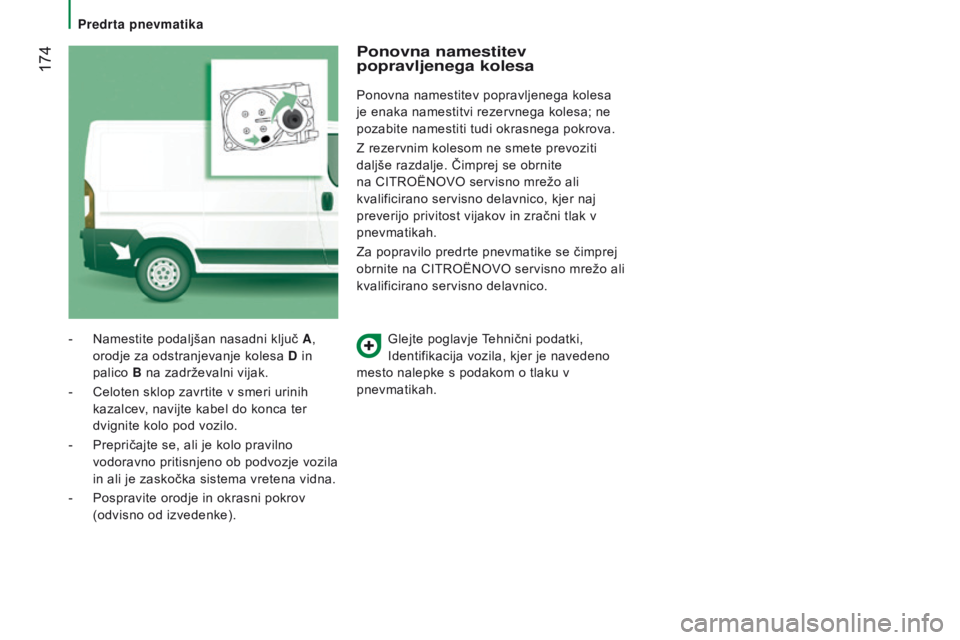

Glejte poglavje Tehnični podatki,
Identifikacija vozila, kjer je navedeno
mesto nalepke s podakom o tlaku v
pnevmatikah.
-
Namestite podaljšan nasadni ključ
a,
orodje za odstranjevanje kolesa
d
in


palico B na zadrževalni vijak.
-

Celoten sklop zavrtite v smeri urinih


kazalcev, navijte kabel do konca ter
dvignite kolo pod vozilo.
-

Prepričajte se, ali je kolo pravilno


vodoravno pritisnjeno ob podvozje vozila
in ali je zaskočka sistema vretena vidna.
-

Pospravite orodje in okrasni pokrov


(odvisno od izvedenke).
ponovna namestitev
popravljenega kolesa
Ponovna namestitev popravljenega kolesa
je enaka namestitvi rezervnega kolesa; ne
pozabite namestiti tudi okrasnega pokrova.
Z rezervnim kolesom ne smete prevoziti
daljše razdalje. Čimprej se obrnite
na CITROËNO
v O servisno mrežo ali
kvalificirano servisno delavnico, kjer naj
preverijo privitost vijakov in zračni tlak v
pnevmatikah.
Za popravilo predrte pnevmatike se čimprej
obrnite na CITROËNO
v O servisno mrežo ali
kvalificirano servisno delavnico.
predrta pnevmatika
