79
Jumper_no_Chap03_Ergo-et-confort_ed01-2016
BAKSeTeR
Helning av seterygg
Drei på justeringsknappen for å regulere
seteryggens helning.
Tilgang til bakseteplasser
For å få tilgang til tredje seterad, betjen
hendelen på det ytre setet i annen seterad,
og vipp seteryggen fremover.
For å sette seteryggen på plass igjen,
plasser den loddrett uten å berøre hendelen.
Sammenfoldbar seterygg på midtre
sete (rad 2 og 3)
Seteryggen til det midtre setet kan foldes
helt sammen og kan brukes som bord med
drikkeboksholder.
Skyv ned hodestøtten, løft i hendelen og
skyv seteryggen fremover.
For å sette seteryggen tilbake i opprinnelig
posisjon, løft i hendelen på nytt.
For å bli kjent med betydningen av
de rådene som står på etikettene, se
rubrikken "Småreparasjoner - Oversikt over
etikettene".
Seter
3
eRgOnOMI og KOMFORT

80
Jumper_no_Chap03_Ergo-et-confort_ed01-2016
BenKeSeTeR BAKd emontering av baksetet
Riktig bruk
Påse at sikkerhetsselene til enhver tid er
tilgjengelige og at de enkelt kan festes av
passasjeren.
Passasjeren skal ikke installere seg uten
først å regulere korrekt hodestøtten, og uten
å regulere og feste sikkerhetsselen.Tilgang til bakseteplasser
Skyv ned hodestøttene, løft i den første
hendelen og skyv seteryggen fremover.
Sammenfoldet seterygg
Fjern hodestøttene og skyv på seteryggen
som beskrevet over.
Bruk høyre hånd til å løfte den andre
hendelen og skyv seteryggen 5° bakover.
Bruk venstre hånd til å vippe seteryggen helt
fremover mot seteputen. Vipp de to hendlene oppover for å frigjøre
de bakre festene.
Løft opp setet og fjern det.
Det trengs minst to personer for å
kunne demontere baksetet.
Fold seteryggen frem mot seteputen som
beskrevet over.
Drei de to håndtakene fremover for å frigjøre
de bakre festene.
Vipp nederste del av setet fremover slik at
det hele blir plassert i loddrett posisjon. Når en hodestøtte fjernes skal den ryddes
bort og festes.
Passasjerer må ikke sitte i tredje seterad
med benkesetet i andre seterad i vertikal
posisjon.
Plasser ingen gjenstander på den
sammenfoldede seteryggen i andre seterad.
Seter

81
Jumper_no_Chap03_Ergo-et-confort_ed01-2016
InnRednIng I KUPeenInnredning av forseter
Det er en fast oppbevaringsboks under
førersetet.
Oppbevaringsrom i midten
Dette er et åpent oppbevaringsrom som er
plassert under platen til midtkonsollen.
Det gir tilgang til de ekstra uttakene (Jack
og USB) som brukes til overføring av data til
audiosystemet.
Avhengig av utstyrsnivå har dette
oppbevaringsrommet også en
dobbelt drikkeboksholder og/eller en
smartphoneholder. Dersom bilen er utstyrt med et
sete med variabel fjæring, vil disse
oppbevaringsplassene ikke finnes.
Rommet under passasjersetet er forbeholdt
oppbevaring av verktøykassen, som
inneholder det verktøyet du trenger for å
skifte hjul, reservelyspærer og utstyr for
tauing av bilen.
For å ta ut verktøykassen, drei betjeningen
en kvart omdreining rundt for å låse opp, og
trekk deretter verktøykassen ut.
Ved tilbakesetting, glem ikke å dreie
betjeningen en kvart omdreining mot klokken
for å låse på plass verktøykassen.
livet i kupéen
3
eRgOnOMI og KOMFORT

82
Jumper_no_Chap03_Ergo-et-confort_ed01-2016
Sammenfoldbart skrivebord
Dette skrivebordet er plassert midt på
dashbordet.
Klemmen brukes til å holde på plass
dokumenter, skjemaer, ...
Trekk i eller skyv på toppen av bordet for å
folde det ut eller inn.
For å sette inn eller ta ut en CD, må
først bordet foldes sammen.
Dersom bilen er utstyrt med benkesetet
med to plasser foran og en kollisjonspute
på passasjerplassen, vil bordet være i fast
stilling.
Multifunksjonsfeste
Brukes til hold av et mobilt utstyr, som en
smarttelefon i loddrett posisjon eller et
nettbrett i vannrett posisjon.Trekk øvre del av festet oppover for å folde ut.
Vipp på sidehendelen for å låse opp
klemmene øverst og nederst.
Skyv ut kleemmene for å installere
mobilutstyret.
Løft opp sidehendelen for å låse klemmene.
Før du folder sammen festet, fjern
det mobile apparatet ved å gjenta de
samme operasjonene.
Skyv på øvre del av festet for å folde det
sammen.
livet i kupéen

83
Jumper_no_Chap03_Ergo-et-confort_ed01-2016

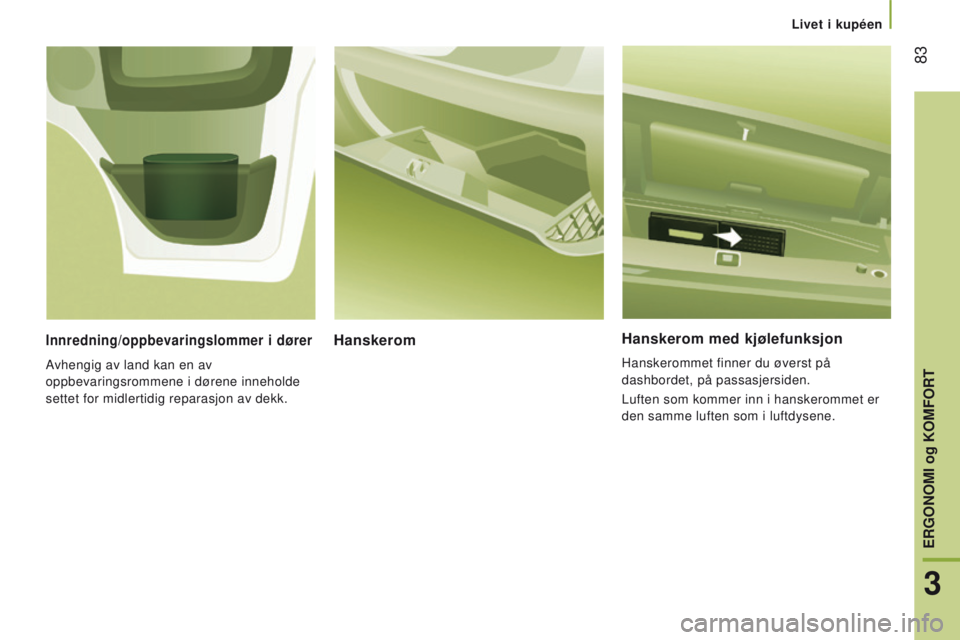

Hanskerom med kjølefunksjon
Hanskerommet finner du øverst på
dashbordet, på passasjersiden.
Luften som kommer inn i hanskerommet er
den samme luften som i luftdysene.
HanskeromInnredning/oppbevaringslommer i dører
Avhengig av land kan en av
oppbevaringsrommene i dørene inneholde
settet for midlertidig reparasjon av dekk.
livet i kupéen
3
eRgOnOMI og KOMFORT

84
Jumper_no_Chap03_Ergo-et-confort_ed01-2016
Solskjerm
For å unngå blending forfra, fold solskjermen
ned.
I solskjermen finner du lommer for
oppbevaring av kort, billetter, osv, ...
12 volt-kontakt
Ved bruk av kontakt: maks. 180 W.
Sigarettenner / Askebeger som kan
flyttes rundt
Åpne opp askebegeret, trekk det oppover og
tøm askebegeret i en søppelkasse.
Oppbevaringsrom
USB-kontakt
Denne kontakten er utelukkende beregnet
på strømtilførsel til og lading av mobile
apparater.Sigarettenner
Trykk på tenneren og vent i noen sekunder
til den utløses automatisk.
livet i kupéen

85
Jumper_no_Chap03_Ergo-et-confort_ed01-2016
Betjeninger, plassert nederst
til venstre på dashbordet, gjør
det mulig for føreren å aktivere/
nøytalisere karleselampen for
passasjeren.
Kartleselamper
Disse styres av bryterne.
Bryteren på førersiden betjener begge de to
kartleserlampene.
Bryteren på passasjersiden betjener enten
lampen på førersiden, eller lampen på
passasjersiden.
Taklampe
En dobbelt taklampe er plassert midt i taket.
Denne lampen kan aktiveres:
-
ved hjelp av bryterne på lampen, tenning

på - posisjon MAR (Tilbehør),
-

når en av fordørene åpnes eller lukkes,
-


når bilen låses/låses opp.
Lampen slukker automatisk:
-


dersom bryteren hverken er trykket til

høyre eller til venstre,
-

uansett innen 15 minutter
, dersom
dørene forblir åpne eller med en gang
tenningen skrus på.
-

eller når tenningen er på.
Takhylle
Denne hyllen er plassert over solskjermen.
Maksimal belastning: ca. 20 kg.
livet i kupéen
3
eRgOnOMI og KOMFORT

86
Jumper_no_Chap03_Ergo-et-confort_ed01-2016
InnRednIng AV lASTeROMFeste for lasteskinner
På hver side i lasterommet, over kledningen,
finnes det fester beregnet på montering av
lasteskinner.
Maksimal belastning: 200 kg.
12 volts kontakt
Maks. effekt: 180 W.Festekroker
På gulvet er det festekroker som brukes til
feste og sikring av lasten: 8 for biler med
lengde L1 og L2, 10 for biler med lengde L3
og L4.
Det er 2 ekstra kroker installert på
skilleveggen bak førerhuset.
Maksimal belastning: 500 kg.
Kledning på sidene
Den nedre delen av sidene i lasterommet er
utstyrt med kledning som beskytter lasten.
Av sikkerhetsgrunner anbefales det
å plassere tunge gjenstander så
langt fram mot førerhuset som mulig (økt
sikkerhet ved bråbremsing).
livet i kupéen
