2017 CITROEN JUMPER InstruksjonsbØker (in Norwegian)

199
Jumper_no_Chap10_Particularites_ed01-2016
PReSenTASJOn
Versjonene chassis og plan er utstyrt med en kabin, et fast plan og to sp\
esielle baklys.
Disse versjonene finnes også med annet utstyr:
-
en dobbel kabin,
-


en tipp.
Skifte en lyspære
For ytterligere informasjo om lyspærer,
se tabellen "Type lyspære eller lampe" i
avsnittet "Småreparasjoner". Baklys
For tilbakemontering utføres alle
arbeidsoperasjoner i motsatt rekkefølge.
1.

Blinklys
T

ype B, PY21W - 21W
2.

Stopplys
T

ype B, P21W - 21W
3.

Parkeringslys
T

ype A, W5W - 5W
4.

Ryggelys
T

ype A, W16W - 16W
5.

Tåkelys
T

ype A, W16W - 16W-

Finn frem til den defekte pæren.
-


Fjern de fire skruene fra den

gjennomsiktige enheten.
-

T
rekk den gjennomsiktige enheten
mot
deg.
-

Skift ut lyspæren.
For ytterligere informasjon om dette utstyret, se tilhørende avsnitt.\

SPESIELLE DETALJER
Chassis / Plan
10

200
Jumper_no_Chap10_Particularites_ed01-2016
dIMenSJOneR
Dimensjonene oppgis i millimeter.CHASSIS M ed KABI n
l
1
l
2
l
2S
l
3
l
4
lUtvendig lengde4

9085
3585
7085
9436
308
A Akselavstand 3
0003
4503
8004
0354
035
B Overheng foran 948
C Overheng bak 9601 325
dBredde (med / uten speil) 2 508 / 2

050
- Bredde ved ombygging 2
207
- Maks. bredde ved ombygging 2
350
eBredde sporvidde foran1

810
- Bredde sporvidde bak 1
790
- Bredde sporvidde bak ved ombygging 1
980
F Utvendig høyde 2
254
- Maks. høyde ved ombygging 3
500
Chassis / Plan

201
Jumper_no_Chap10_Particularites_ed01-2016
SPESIELLE DETALJER
Chassis / Plan
10

202
Jumper_no_Chap10_Particularites_ed01-2016
dIMenSJOneR
Dimensjonene gis i millimeter.F l ATVO gn M ed KABI n
l
1
l
2
l
2S
l
3
l
4
lUtvendig lengde5 2935 7436 0936 3286 693
A Akselavstand 3 0003 4503 8004 0354 035
B Overheng foran 948
C Overheng bak 1 3451 710
dBredde (med / uten speil) - / 2 100
- Bredde for ombygging -
- Maks. bredde for ombygging -
eBredde sporvidde foran1 810
- Bredde sporvidde bak 1 790
- Bredde sporvidde bak ved ombygging 1 980
F Utvendig høyde 2 153
- Maks. høyde ved ombygging -
Chassis / Plan

203
Jumper_no_Chap10_Particularites_ed01-2016
SPESIELLE DETALJER
Chassis / Plan
10

204
Jumper_no_Chap10_Particularites_ed01-2016
dOBBel KABIn
Denne doble kabinen, som finnes på versjonene med chassis og plan, be\
står av et
benkesete, sikkerhetsseler, en oppbevaringsboks og sidevinduer.
Benkesete bak
Dette ergonomiske benkesetet består av fire
plasser.
Oppbevaringsboks
Det er en oppbevaringsboks under
benkesetet.
Vipp seteputen fremover for å få tilgang
til den.
Riktig bruk
Seteputen til benkesetet må ikke vippes
frem under transport.
Man må ikke feste gjenstander til
festestrukturen i kabinen.
Man må ikke overstige antallet personer
som kan transporteres, og som står oppført
på registreringen.
Dobbelt kabin

205
Jumper_no_Chap10_Particularites_ed01-2016

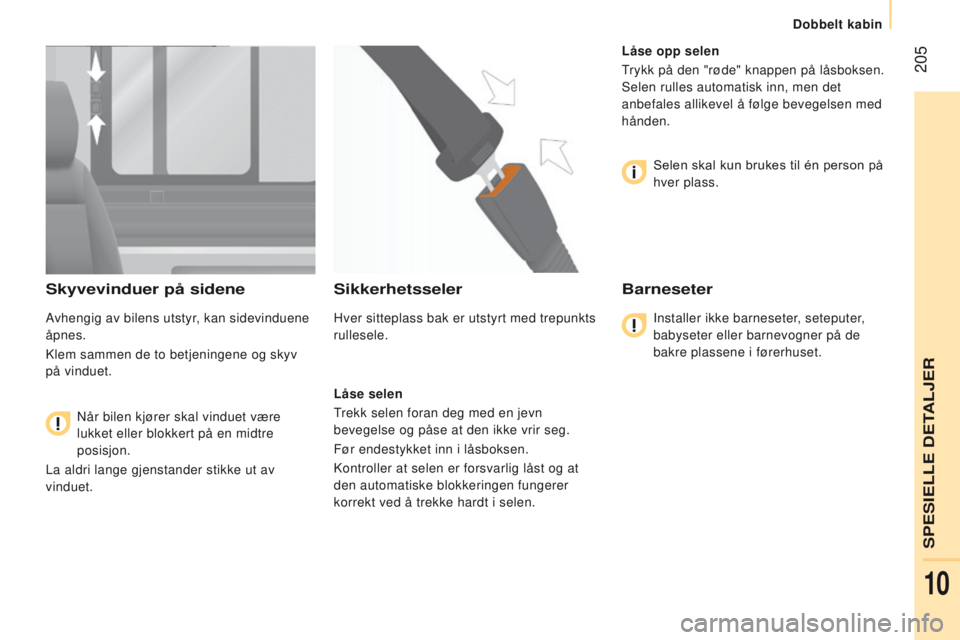

Skyvevinduer på sidene
Avhengig av bilens utstyr, kan sidevinduene
åpnes.
Klem sammen de to betjeningene og skyv
på vinduet.
Når bilen kjører skal vinduet være

lukket eller blokkert på en midtre
posisjon.
La aldri lange gjenstander stikke ut av
vinduet.
Sikkerhetsseler
Hver sitteplass bak er utstyrt med trepunkts
rullesele.
l

åse selen
Trekk selen foran deg med en jevn
bevegelse og påse at den ikke vrir seg.
Før endestykket inn i låsboksen.
Kontroller at selen er forsvarlig låst og at
den automatiske blokkeringen fungerer
korrekt ved å trekke hardt i selen.
l
åse opp selen
Trykk på den "røde" knappen på låsboksen.
Selen rulles automatisk inn, men det
anbefales allikevel å følge bevegelsen med
hånden.
Selen skal kun brukes til én person på
hver plass.
Barneseter
Installer ikke barneseter, seteputer,
babyseter eller barnevogner på de
bakre plassene i førerhuset.
SPESIELLE DETALJER
Dobbelt kabin
10

206
Jumper_no_Chap10_Particularites_ed01-2016
dIMenSJOneR
Dimensjonene oppgis i millimeter.CHASSIS M ed d OBB el
T KABI
n
F
l ATVO gn M ed d OBB el
T KABI
n
l
3
l
4
l
2
l
3
l
4
lUtvendig lengde5 8436 2085 7386 2286 678
A Akselavstand 4 0353 4504 035
B Overheng foran 948948
C Overheng bak 8601 225 1 3401 2451 695
dBredde (med / uten speil) 2 508 / 2 050- / 2 100
- Bredde for ombygging --
- Maks. bredde for ombygging --
eSporvidde foran 1 8101 810
- Sporvidde bak 1 7901 790
- Bredde sporvidde bak ved ombygging 1 9801 980
F Utvendig høyde 2 2542 153
- Maks. høyde for ombygging --
Dobbelt kabin
