2017 CITROEN JUMPER DISPATCH InstruktionsbÖcker (in Swedish)

159
Jumpy _sv_Chap04_eclairage-et-visibilite_ed01-2016
* Beroende på försäljningsland.
Eluppvärmd vindruta och
eluppvärmda spolarmunstycken*
Funktionen värmer upp vindrutan och
spolarmunstyckena när det är kallt ute.I zon 1 används uppvärmningen för att få
torkarbladen att lossa när de frusit fast av is
eller snö.
I zon 2 används uppvärmningen för att förbättra
sikten genom att se till att snö inte ansamlas
när vindrutetorkarna är i gång.
Påslagning
F Tryck på denna knapp när motorn är i gång. Knappens kontrollampa
tänds.
Hur länge funktionen är i gång beror på
utomhustemperaturen.
Du kan stänga av funktionen med en ny
tryckning på knappen. Knappens kontrollampa
släcks.
Specialläge för
vindrutetorkaren fram
Detta läge gör torkarbladen åtkomliga.
Det kan användas för att rengöra eller byta ut
torkarbladen. Läget kan även vara användbart
på vintern, för att frigöra bladen från vindrutan. För att bevara torkarbladens funktion
rekommenderar vi dig att:
-

h
antera dem varsamt,
-
r
engöra dem regelbundet med
tvålvatten,
-
i
nte använda dem för att hålla fast
en pappbit mot vindrutan.
-
b
yta ut dem så fort de börjar bli
slitna.
F
O
m torkarreglaget manövreras inom en
minut efter att tändningen slagits ifrån
placeras torkararmarna vertikalt.
F
S
lå till tändningen och manövrera reglaget
för att återställa torkararmarna efter
åtgärden.
4
Belysning och sikt

160
Jumpy _sv_Chap05_securite_ed01-2016
Automatisk tändning av
varningsblinkers
Varningsblinkers
Varningsblinkersen tänds automatiskt vid en
plötslig inbromsning med kraftig fartminskning,
liksom när ABS-systemet träder in och vid en
kollision.
De släcks automatiskt vid det första
gaspådraget.
F
D
u kan även släcka dem genom att trycka
på knappen.
Visuell varning med hjälp av tända blinkersljus
för att varna andra trafikanter om du har fått
motorstopp, om bilen bogseras eller om en
olycka har inträffat.
Assistans- eller
nödsamtal
Detta system gör det möjligt att ringa ett
nödsamtal eller ringa till en bärgare eller till
CITROËN.
Mer information om hur funktionen
används finns under rubriken Ljud och
multimedia .
F

T

ryck på knappen för att starta
varningsblinkersen.
Funktionen kan användas med tändningen
frånslagen.
Säkerhet

161
Jumpy _sv_Chap05_securite_ed01-2016
Det elektroniska antisladdsystemet ESP
omfattar följande system:
-
l
åsningsfria bromsar (ABS) och elektronisk
bromskraftsfördelning (REF),
-

n
ödbromshjälp (AFU),
-

a
ntispinnsystem (ASR).
-
d

ynamisk stabilitetskontroll (DSC).
Antisladdsystem (ESP)
Definitioner
Låsningsfria bromsar
(ABS) och elektronisk
bromskraftsfördelning (REF)
Dessa system ökar bilens stabilitet och
manövrerbarhet vid bromsning och bidrar
till bättre kontroll i kurvor, särskilt på dåligt
underhållna eller hala vägar.
ABS-systemet hindrar att hjulen låser sig vid
nödbromsning.
REF-systemet säkrar en fullständig kontroll av
bromstrycket på de enskilda hjulen.
Nödbromshjälp (AFU)
Detta system gör det möjligt att i nödfall
snabbare uppnå ett optimalt bromstryck och på
så vis minska bromssträckan.
Det aktiveras beroende på hur snabbt
bromspedalen trampas ned. Funktionen märks
genom att motståndet i pedalen minskar och
genom en effektivare inbromsning.
Antispinnsystem (ASR)
ASR-systemet optimerar bilens väggrepp, för
att begränsa hjulspinnet, genom att påverka
drivhjulens bromsar och motorns vridmoment.
Systemet möjliggör även en bättre kurshållning
vid acceleration.
Dynamisk stabilitetskontroll
(DSC)
Vid en avvikelse mellan den faktiska
färdriktningen och den som föraren önskar,
övervakar DSC-systemet de enskilda hjulen
och påverkar automatiskt bromsen på ett eller
flera hjul samt motorn för att få bilen att hålla
önskad kurs.
Signalhorn
F Tryck på mitten av ratten.
5
Säkerhet

162
Jumpy _sv_Chap05_securite_ed01-2016
Låsningsfria bromsar
(ABS) och elektronisk
bromskraftsfördelare (REF)
Vid nödbromsning skall du trampa
kraftigt och ihållande på pedalen. Vid byte av hjul (däck och fälgar) bör du
se till att de är typgodkända för din bil.
ABS-systemets normala funktion
kan framkalla lätta vibrationer i
bromspedalen.
När denna kontrollampa tänds med
fast sken betyder det att en störning
uppstått i ABS-systemet.
Bilens vanliga bromssystem fungerar
fortfarande. Kör försiktigt i måttlig
fart. När denna kontrollampa tänds
tillsammans med kontrollamporna
STOP och ABS, åtföljda av en
ljudsignal och ett meddelande,
betyder det att en störning uppstått
i den elektroniska bromsfördelaren
(REF).
Stanna så for t det kan ske på ett
säkert sätt.
I båda fallen ska du så fort som
möjligt låta en CITROËN-verkstad
eller en annan kvalificerad
verkstadgöra en kontroll.
Intelligent antispinnsystem
I bilar som utrustats med detta finns ett system
för bättre framdrivning på snö: ett intelligent
antispinnsystem .
Denna funktion upptäcker situationer då det
kan bli besvärligt att komma igång och köra i
djup nysnö eller på packad hård snö.
I dessa lägen reglerar ITC antispinnsystem
hjulspinnet fram, för att optimera framhjulens
drivförmåga och förbättra bilens kursstabilitet.
På vägar med dåligt väggrepp
rekommenderar vi starkt att du
använder vinterdäck.
Säkerhet

163
Jumpy _sv_Chap05_securite_ed01-2016
Dynamisk stabilitetskontroll
(DSC) och antispinnsystem (ASR)
Aktivering
Dessa system aktiveras automatiskt varje gång
bilen startas.
Systemen griper in och påverkar motorn och
bromsarna när väggreppet försämras eller när
bilens färdriktning behöver korrigeras.Detta indikeras av att den
här kontrollampan blinkar på
instrumentpanelen.
Bortkoppling
Under speciella förhållanden som t.ex när bilen
sitter fast i snö eller i lera kan det vara bra att
koppla ifrån DSC-systemet för att låta hjulen
snurra och åter få sitt fäste.
Men vi rekommenderar att du kopplar in
systemet igen så snart som möjligt.
Funktionsstörning
Återaktivering
F Tryck på knappen. F
V
rid reglaget till det här läget.
Eller
Lampan på knappen eller på vridreglaget
tänds: DSC-systemet påverkar inte längre
motorns funktion. Systemet återaktiveras automatiskt efter
varje

frånslagning av tändningen eller fr.o.m.
50 km/tim.
Under 50 km/h kan du däremot återaktivera
systemet manuellt. F
T
ryck på knappen.
Eller
F
V
rid reglaget till det här läget.
Kontrollampan för knappen eller vridreglaget
tänds. DSC-systemet erbjuder ytterligare
säkerhet vid normal körning, men
föraren får ändå inte ta extra risker eller
köra i för höga hastigheter.
Systemets funktion garanteras på villkor
att föraren respekterar tillverkarens
rekommendationer i fråga om hjul
(däck och fälgar), bromssystemets
komponenter, elektroniska komponenter
samt på villkor att CITROËNS
monterings- och arbetsmetoder följs.
Efter en krock bör systemet ses över av
en CITROËN-verkstad eller en annan
kvalificerad verkstad.Om denna kontrollampa tänds, åtföljd
av en ljudsignal och ett meddelande
på skärmen, har en funktionsstörning
uppstått i något av systemen.
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad för en kontroll av
systemet.
5
Säkerhet

164
Jumpy _sv_Chap05_securite_ed01-2016
"Grip control"
Specifikt och patentskyddat antispinnsystem
som förbättrar väggreppet i snö, lera och sand.
Denna utustning, vars effekt har anpassats till
varje situation, underlättar körningen i de flesta
typer av förhållanden med dåligt väggrepp (till
exempel under semesterresor).Det här läget är kalibrerat för en låg
regleringsnivå, som är baserad på de olika
förhållanden som normalt råder på vägarna.
F

S
täll in detta läge.Det här funktionsläget används för att anpassa
framhjulens väggrepp vid start.
(läget är aktivt upp till 50 km/h)
F

S
täll in detta läge.
Spaken med fem lägen används för att välja
det inställningsläge som motsvarar de aktuella
körförhållandena.
En kontrollampa knuten till respektive läge
tänds för att bekräftar ditt val. Trycket på gaspedalen måste vara tillräckligt
för att systemet ska kunna utnyttja motorns
effekt. Funktionsfaser med högt motorvarvtal
är helt normala. Det finns olika funktionslägen:Snö
Standard (ESP)
Varje gång tändningen slagits ifrån
nollställs systemet automatiskt till detta
läge.
Detta system är knutet till året-runt-
däcken Peak Mountain Snow Flake
och erbjuder en kompromiss mellan
säkerhet, väggrepp och drivförmåga.
Dessa däck är lika effektiva på vintern
som på sommaren.
Säkerhet

165
Jumpy _sv_Chap05_securite_ed01-2016
Det här funktionsläget medger ett stort
hjulspinn vid start på det hjul som har det
sämsta fästet, för att i möjligaste mån bli av
med lera och åter få ”greppet”. Samtidigt får
hjulet med det bästa väggreppet ett så stort
vridmoment som möjligt.
Vid fartökning optimerar systemet spinnivån,
för att så långt som möjligt motsvara förarens
önskemål.
(läget är aktivt upp till 80 km/h)F

S
täll in detta läge. I det här läget medges bara lite hjulspinn på
båda drivhjulen samtidigt, för att bilen enklare
ska ta sig framåt och begränsa riskerna för att
gräva ned sig i sanden.
(läget är aktivt upp till 120 km/h)
F

S
täll in detta läge.
Använd inte de andra funktionssätten då du kör
i sand, bilen kan köra fast. Det går att avaktivera vissa funktioner
för ESC (ASR och DSC) genom att vrida
inställningsratten till läge "
OFF".
Dessa funktioner aktiveras automatiskt
igen från och med 50 km/h eller varje gång
tändningen slås på igen.
Terrängkörning (lera, fuktigt
gräs etc.) Sand
Råd vid körning
Din bil är huvudsakligen konstruerad för
att köra på asfalterade vägar, men du
kan även tillfälligt komma att använda
den på vägar i sämre skick.
Den kan däremot inte användas för
terrängkörning som t. ex.:
-

k
öra över hinder eller stenar
eller köra i en terräng som kunde
skada underredet eller riva loss
komponenter (bränsleslang,
bränslekylare, ...),
-

k
öra i brant sluttande terräng och
med reducerat väggrepp,
-

k
öra genom vattendrag.
5
Säkerhet

166
Jumpy _sv_Chap05_securite_ed01-2016

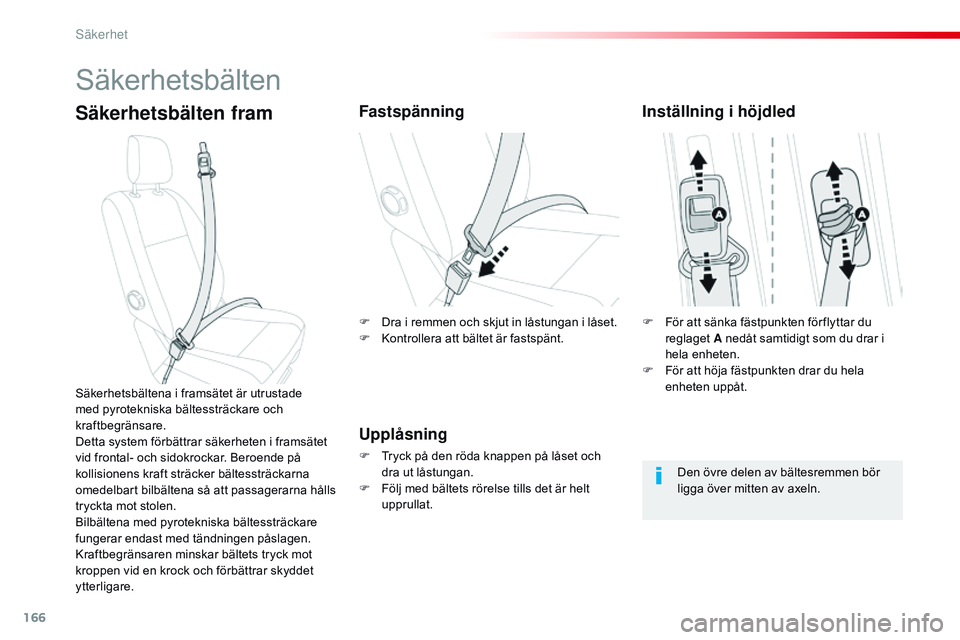

Säkerhetsbälten
Säkerhetsbälten framFastspänning
Upplåsning
F Tryck på den röda knappen på låset och dra ut låstungan.
F

F
ölj med bältets rörelse tills det är helt
upprullat.
Säkerhetsbältena i framsätet är utrustade
med pyrotekniska bältessträckare och
kraftbegränsare.
Detta system förbättrar säkerheten i framsätet
vid frontal- och sidokrockar. Beroende på
kollisionens kraft sträcker bältessträckarna
omedelbart bilbältena så att passagerarna hålls
tryckta mot stolen.
Bilbältena med pyrotekniska bältessträckare
fungerar endast med tändningen påslagen.
Kraftbegränsaren minskar bältets tryck mot
kroppen vid en krock och förbättrar skyddet
ytterligare.
Inställning i höjdled
Den övre delen av bältesremmen bör
ligga över mitten av axeln.
F

F

ör att sänka fästpunkten för flyttar du
reglaget A nedåt samtidigt som du drar i
hela enheten.
F

F

ör att höja fästpunkten drar du hela
enheten uppåt.
F

D

ra i remmen och skjut in låstungan i låset.
F

K

ontrollera att bältet är fastspänt.
Säkerhet
