2017 CITROEN JUMPER DISPATCH InstruktionsbÖcker (in Swedish)

319
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
Säkring Nr Styrka
(A) Funktioner
F1 3Nyckelfritt lås- och startsystem eller stöldskydd.
F5 5Pekskärm, backkamera och parkeringssensor.
F7 10Reglagepanel för luftkonditionering bak, hifi-förstärkare
F8 20Enkel eller dubbel vindrutetorkare bak.
F10/F11 30Yttre och inre lås, fram och bak.
F12 3Larm.
F17 1012-volts tillbehörsuttag
F18 5Nödsamtal och assistanssamtal.
F21 3Laddställ för ficklampa, taklampa bak.
F22 3Handskfacksbelysning, taklampor bak
F23 5Dödavinkeln-varnare, elmanövrerade sidospeglar.
F24 5Reglage på ratten.
F25 5Reglage för inställning av strålkastarhöjd.
F26 3Bältespåminnare.
F27 3Regn- och ljusgivare, multifunktionskamera.
F28 10Reglage till klimatanläggningen fram, reglage till radion,
växelspak, head up-display.
F30A eller B 15Bilradio (+ batteri).
F31 5Krockkuddar.
F33 1512-volts tillbehörsuttag fram.
F35 5Instrumenttavla.
F36 20Bilradio, pekskärm, CD-spelare, navigation.Version 2 (Full)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
8
Om ett fel uppstår

320
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
Säkringar i motorrummet
F Lås upp båda låsen A.
F T a bort locket.
F

B
yt ut säkringen.
F

S
täng locket noggrant efter åtgärden
och lås sedan de två låsen A så att
säkringsboxen är tät. Säkring
nr Styrka
(A) Funktion
F12 5Munstycken för värmen.
F14 25Pump till vindrute- och bakrutespolare.
F15 5Främre radar för automatisk nödbroms, elektrisk styrservo.
F17 10BSI.
F19 30Vindrutetorkarmotor.
F20 15Pump till vindrute- och bakrutespolare.
F21 20Pump till strålkastarspolare.
F22 15Signalhorn.
F23 15Höger helljus.
F24 15Vänster helljus.
Säkringsboxen har placerats i motorrummet i
närheten av batteriet.
Säkringarna som beskrivs nedan varierar beroende på fordonets utrustning.
För att komma åt säkringarna
Om ett fel uppstår

321
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
12 V-batteriBatteriet är placerat i motorrummet.
F Ö ppna motorhuven med spaken på
insidan, sedan utvändigt.
F

S
ätt fast motorhuvens stötta.
Komma åt batteriet
Tillvägagångssätt för att starta motorn med
hjälp av ett annat batteri eller för att ladda ett
urladdat batteri.
Allmänt
Blystartbatterier
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska
genomföras på en plats med god
ventilation på långt avstånd från öppna
lågor eller gnistkällor, för att undvika all
risk för explosion eller brand.
Tvätta händerna när du är klar med
dessa åtgärder.
Versioner med Stop & Start har
ett 12 V-batteri med specifika
egenskaper och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad. Försök aldrig att starta en bil med
automatlåda genom att skjuta fram
bilen.
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
under inga omständigheter kastas i
hushållssoporna.
Lämna in uttjänta små och stora
batterier på ett särskilt insamlingsställe.
Läs under motsvarande rubrik för
mer information om motorhuven och
motorn .
F

D
ra i förekommande fall bort plastkåpan för
att komma åt pluspolen (+).
Batteriets minuspol (-) är inte åtkomlig.
En separat jordpunkt finns framtill i bilen.
8
Om ett fel uppst

322
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
Starta motorn med hjälp av
ett annat batteri
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster
på 24 volt eller mer.
Kontrollera först att hjälpbatteriet har
en nominell spänning på 12 V och en
kapacitet som minst är likvärdig med det
urladdade batteriets.
De båda bilarna får inte komma i
kontakt.
Stäng av alla elförbrukare i båda bilarna
(bilradio, torkare, lyktor etc.)
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar
(fläkt, rem etc.).
Koppla inte ur pluspolen när motorn är
igång.F

L
yft upp plastkåpan på pluspolen (+), i
förekommande fall.
F

A
nslut den röda kabeln till pluspolen (+) på
det felaktiga batteriet A (vid den vinklade
metalldelen) och sedan till pluspolen (+) på
hjälpbatteriet B eller boostern.
F

A
nslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B eller boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
F

A
nslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C i bilen som
ska startas.
F

S
tarta motorn i bilen där hjälpbatteriet sitter
och låt den gå i några minuter.
F

A
ktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker
igen.
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet i en annan bil) och startkablar eller en
batteri-booster.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
F

V
änta tills varvtalet återgår till tomgång och
koppla ur startkablarna i omvänd ordning.
F
S
ätt tillbaka plastkåpan på pluspolen (+), i
förekommande fall.
F
L
åt motorn vara igång, med stillastående
bil eller körning på väg, i minst 30 minuter
för att batteriet ska få en tillräcklig
laddningsnivå.
Om ett fel uppstår

323
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
-
o
m du i huvudsak kör korta sträckor,
-

o
m bilen inte ska användas på flera veckor.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Ladda batteriet med en
batteriladdare
F Stäng av tändningen.
F S täng av alla elförbrukare (bilradio, ljus,
torkare etc.)
Om du vill ladda bilbatteriet själv ska
du enbart använda en laddare som är
kompatibel med blybatterier med en
nominell spänning på 12 V. Följ bruksanvisningen som medföljer
laddaren.
Plus och minus måste alltid vändas rätt.
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en CITROËN-
verkstad eller en annan kvalificerad
verkstad kontrollera att de interna
delarna är oskadda och att det inte finns
sprickor i behållaren, som kan leda till
läckage av giftig och frätande syra.
Om denna etikett finns i bilen får enbart
en 12 V-laddare användas. Annars
kan ej reparerbara skador uppstå på
elektrisk utrustning som är kopplad till
Stop & Start. Batteriet behöver inte kopplas ifrån.
F
S
täng av laddaren B innan kablarna
ansluts på batteriet, för att undvika farlig
gnistbildning.
F

K
ontrollera att laddarens kablar är i gott
skick.
F

L
yft upp plastkåpan på pluspolen (+), i
förekommande fall. F

A
nslut laddarens
B kablar så här:
-
d
en röda pluskabeln (+) till pluspolen (+)
på batteriet A ,
-
d
en svarta minuskabeln (-) till
jordpunkten C på bilen.
F
N
är laddningen är klar ska laddaren B
stängas av innan kablarna kopplas ifrån på
batteriet A .
8
Om ett fel uppstår

324
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
Tryck inte för hårt på låstungan,
eftersom det är omöjligt att låsa om
kabelskon är felplacerad. Börja i så fall
om från början.
Koppla ifrån batteriet
För att bibehålla en tillräcklig laddning så att
motorn kan startas, rekommenderar vi att du
kopplar ur batteriet om bilen ska stå oanvänd
under långa perioder.
Innan batteriet kopplas ur:
F
s
täng alla öppningsbara delar (dörrar,
bagagelucka, rutor, tak),
F

s
täng av alla elförbrukare (bilradio, ljus,
torkare etc.)
F

s
täng av tändningen och vänta i minst fyra
minuter.
Det räcker att du kopplar ifrån pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)
F Lyft upp reglaget A maximalt för att låsa upp kabelklämman B.
Efter återanslutning
Återanslutning av pluspolen (+)
F Placera den öppna kabelklämman B på batteriets pluspol (+).
F

T
ryck vertikalt på kabelskon så att den
ligger ordentligt an mot batteriet.
F

L
ås genom att sänka ned reglage A .Efter återanslutning av batteriet ska du slå
på tändningen och vänta 1 minut innan bilen
startas, för att de elektroniska systemen ska
hinna nollställas.
Om det efter dessa åtgärder kvarstår lättare
störningar, ska du rådfråga en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Genom att läsa under motsvarande rubriker
kan du själv ta reda på hur vissa funktioner
nollställs, som exempelvis:
-

n
yckeln med fjärrkontroll eller den
elektroniska nyckeln (beroende på
version),
-
d
e elmanövrerade fönsterhissarna,
-
d
atum och tid,
-
s
parade radiostationer.
Under sträckan som körs efter att
motorn har startats för första gången
kan det hända att Stop & Start inte är i
funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror på
omgivningstemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Om ett fel uppstår

325
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016

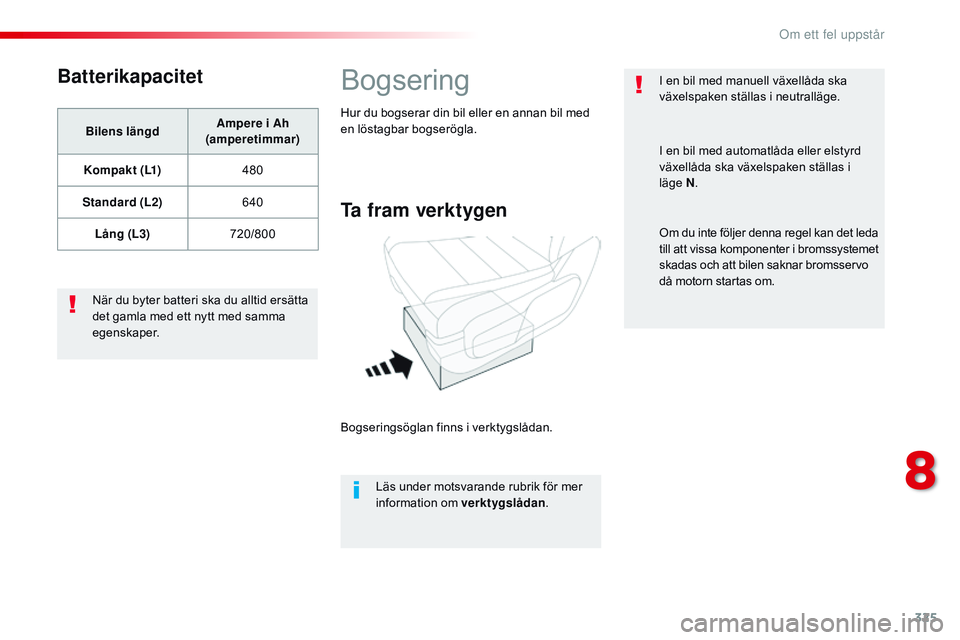

Batterikapacitet
Bilens längdAmpere i Ah
(amperetimmar)
Kompakt (L1) 480
Standard (L2) 640
Lång (L3) 720/800
När du byter batteri ska du alltid ersätta
det gamla med ett nytt med samma
egenskaper.
Bogsering
Ta fram verktygen
Bogseringsöglan finns i verktygslådan. Läs under motsvarande rubrik för mer
information om verktygslådan .
Hur du bogserar din bil eller en annan bil med
en löstagbar bogserögla.
I en bil med manuell växellåda ska
växelspaken ställas i neutralläge.
I en bil med automatlåda eller elstyrd
växellåda ska växelspaken ställas i
läge
N.
Om du inte följer denna regel kan det leda
till att vissa komponenter i bromssystemet
skadas och att bilen saknar bromsservo
då motorn startas om.
8
Om ett fel uppstår

326
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
F Tryck på locket (som det visas ovan) på den främre stötfångaren för att ta loss det.
F

S
kruva fast bogseringsöglan till ändläget.
F

M
ontera bogserstången.
F

T
änd varningsblinkern på det fordon som
ska bogseras.
F

S
tarta försiktigt och kör långsamt en kort
sträcka.
Bogsera den egna bilen
F Tryck på locket (som det visas ovan) på den bakre stötfångaren för att ta loss det.
F

S
kruva fast bogseringsöglan till ändläget.
F

M
ontera bogserstången.
F

T
änd varningsblinkern på det fordon som
ska bogseras
F

S
tarta försiktigt och kör långsamt en kort
sträcka.
Bogsera en annan bil Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är
högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i
bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående
på fyra hjul måste alltid en godkänd
dragstång användas. Linor och remmar
är förbjudna.
Den bogserande bilen måste starta
gradvis.
Vid bogsering med avstängd motor har
bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
-

o
m bilen har fått motorstopp på
motorväg eller motortrafikled,
-

o
m du kör ett fyrhjulsdrivet fordon,
-

o
m det är omöjligt att ställa
växellådan i neutralläge,
lossa rattlåset eller lossa
parkeringsbromsen,
-

v
id bogsering med bara två hjul på
marken,
-

o
m du inte har en godkänd
dragstång etc.
Om ett fel uppstår
