2017 CITROEN C-ZERO Priručnik (in Serbian)

103

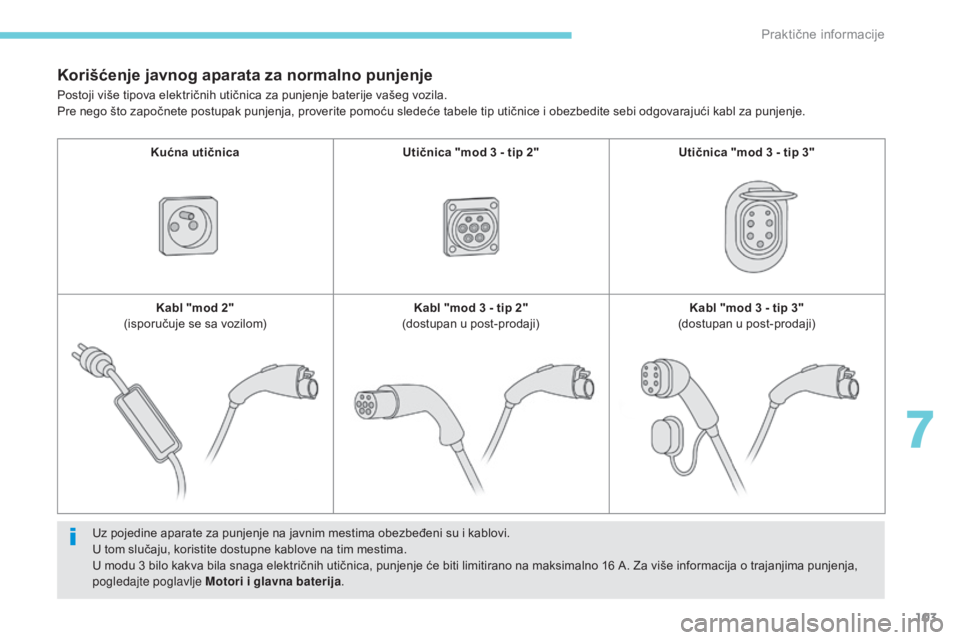

Korišćenje javnog aparata za normalno punjenje
Uz pojedine aparate za punjenje na javnim mestima obezbeđeni su i kablovi.
U tom slučaju, koristite dostupne kablove na tim mestima.
U modu 3 bilo kakva bila snaga električnih utičnica, punjenje će biti limitirano na maksimalno 16 A. Za više informacija o trajanjima punjenja,
pogledajte poglavlje Motori i glavna baterija.
Postoji više tipova električnih utičnica za punjenje baterije vašeg vozila.
Pre nego što započnete postupak punjenja, proverite pomoću sledeće tabele tip utičnice i obezbedite sebi odgovarajući kabl za punjenje.
Kućna utičnica Utičnica "mod 3 - tip 2" Utičnica "mod 3 - tip 3"
Kabl "mod 2"
(isporučuje se sa vozilom) Kabl "mod 3 - tip 2"
(dostupan u post-prodaji) Kabl "mod 3 - tip 3"
(dostupan u post-prodaji)
7
Praktične informacije

104
Proverite kompatibilnost stanice za
dopunu baterije i kabla za napajanje sa
vašim vozilom.F

P
ritisnite na polugu 4 da biste otvorili
poklopac utičnice.
F

U
verite se da na utičnici vozila nema
stranih tela.
Brzo punjenje*
F Povucite parkirnu kočnicu i postavite menjač u položaj P .
F

U
gasite potrošače električne energije i
stavite menjač u položaj "LOCK" .
F

P
ovucite ručicu 3 , koja se nalazi ispod
sedišta vozača prema vratima, kako biste
otvorili otvor za pristup utičnici za brzo
punjenje (sa leve strane vozila). Ne dodirujte metalni kraj utičnice za
brzo punjenje, ni kabla za punjenje.
Postoji rizik od povrede električnom
strujom i/ili prestanka rada.
F
U
ključite kabl za napajanje sa stanice za
dopunu na utičnicu vozila prateći uputstva
za korišćenje stanice za dopunu baterije.
Ako nosite pesmejker ili bilo
koji električni medicinski
uređaj, ne smete koristiti brzo
punjenje.
Izbegavajte da se približavate uređaju za
brzo punjenje. Ako vam se međutim to desi,
napustite zonu najbrže moguće.
U slučaju nužde, pitajte treće lice da napuni
vaše vozilo.
* U zavisnosti od opreme.
Praktične informacije

105
F Proverite da li lampica za punjenje na instrument tabli
neprestano svetli.
Brzo punjenje se automatski zaustavlja
kada se glavna baterija napuni na oko
80 %. Punjenje do 100 % može da
se postigne ponavljanjem postupka.
Međutim, vreme potrebno za to dodatno
punjenje biće relativno dugo, s obzirom
na to da se brzina punjenja usporava. Za vreme brzog punjenja, ukoliko je
potrebno, klima uređaj vozila može
automatski da se uključi kako bi se
rashladila glavna baterija. Dakle,
potpuno je normalno da se spolja čuje
zvuk ventilacije i da se ispod vozila
pojavi barica vode. Iz sigurnosnih razloga, motor se neće
pokrenuti dok je kabl za punjenje
uključen u utičnicu vozila.
Osim toga, svaki pokušaj pokretanja
vozila za vreme punjenja prekida
postupak. Potrebno je ponovo izvući
i uključiti kabl za punjenje u utičnicu
vozila, a zatim pokrenuti punjenje
prateći uputstva za korišćenje stanice
za dopunu baterije.Ukoliko je spoljna temperatura ispod
0
°C, punjenje može duže da traje.
Ukoliko je spoljna temperatura
ispod
-25° C, punjenje možda neće biti
moguće.
Ukoliko to nije slučaj, znači da punjenje nije
počelo

; proverite uputstva za korišćenje
stanice za dopunu baterije električnog vozila. Gašenje lampice za punjenje na instrument
tabli označava da je punjenje završeno.
F

I
zvucite kabl za punjenje prateći uputstva
za korišćenje stanice za dopunu
električnog vozila.
F

Z
atvorite poklopac utičnice, a zatim otvor
za pristup.
Posle punjenja, proverite da li je
zatvoren poklopac utičnice i otvor za
pristup.
Vodite računa o tome da voda ili
prašina ne uđu u utičnicu, ispod njenog
poklopca ili u pištolj za punjenje.
Postoji opasnost od požara ili povrede
električnom strujom.
Nekorišćenje vozila na duži
vremenski period
Ukoliko vozilo ne koristite duže vreme,
potpuno napunite glavnu bateriju
svaka tri meseca (prateći postupak za
normalno punjenje).
Pre punjenja, uverite se da akumulator
nije isključen, ni ispražnjen. Ukoliko je
to slučaj, pogledajte deo "akumulator"
da biste ga ponovo uključili ili napunili.
7
3UDNWL

106
HaubaSredstvo za zaštitu i pristup uređajima u prednjem odeljku da bi se izvršila provera nivoa različitih tečnosti, punjenje baterije, zamena osigurača, ...
F
P
ovucite levu spoljašnju komandu B i
podignite poklopac motora. F

P
odignite potpuno poklopac i sa desne
strane izvucite iz ležišta šipku za držanje
poklopca C .
F

U
metnite šipku za držanje poklopca C
u jedan od dva otvora za blokadu da bi
poklopac ostao otvoren.
F

O
tvorite prednja desna vrata.
F

P
ovucite unutrašnju komandu A ,
nalazi se u okviru vrata.
Otvaranje Zatvaranje
F Izvadite držač iz otvora za pričvršćivanje.
F
P onovo pričvrstite držač u ležište.
F

S
pustite poklopac motora i pustite
poklopac krajem spuštanja.
F

P
ovucite nagore poklopac motora da biste
proverili da li je pravilno zaključan.
Ne pritiskajte sredinu poklopca u
slučaju nepravilnog zaključavanja,
može da dođe do deformacije. Otvorite
potpuno poklopac i ponovo ga zatvorite.
Uvođenje unutrašnje komande
sprečava svako otvaranje poklopca dok
su prednja desna vrata zatvorena.
Praktične informacije

107

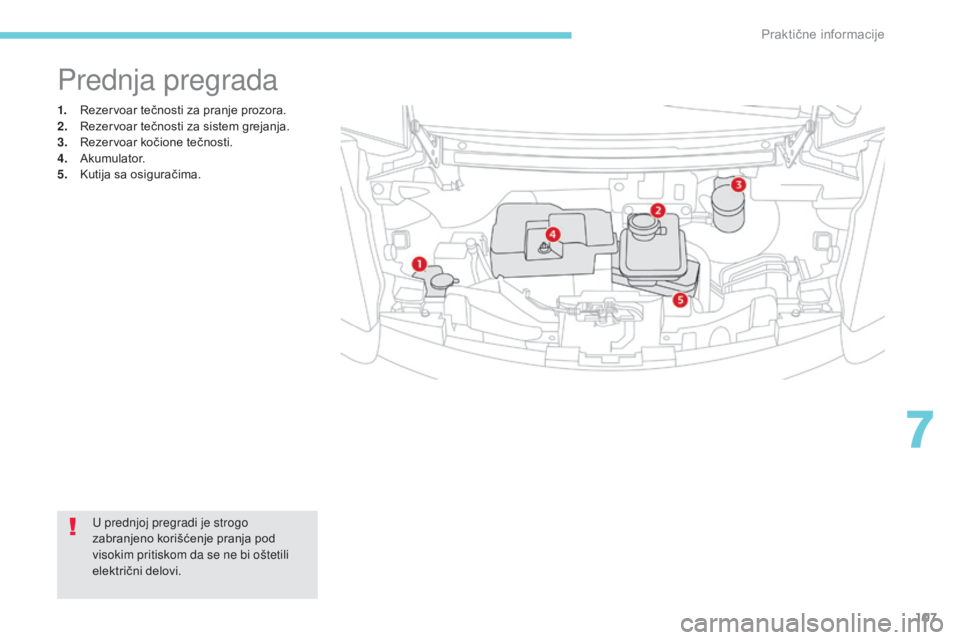

1. Rezervoar tečnosti za pranje prozora.
2. Rezervoar tečnosti za sistem grejanja.
3.
R

ezervoar kočione tečnosti.
4.
A

kumulator.
5.
K

utija sa osiguračima.
Prednja pregrada
U prednjoj pregradi je strogo
zabranjeno korišćenje pranja pod
visokim pritiskom da se ne bi oštetili
električni delovi.
7
Praktične informacije

108
Zadnja pregradaOva pregrada, koja se nalazi ispod poda prtljažnika, obezbeđuje pristup rezervoaru za rashladnu tečnost.
F
O
tvorite prtljažnik.
F

O
dlepite samolepljivu traku kojom je
pričvršćen tepih.
F

I
zvadite tepih iz prtljažnika. F

S
kinite 4 "leptir" zavrtnja.
F

Sk
inite zaštitni poklopac.F

P
roverite nivo rashladne tečnosti i, ako je
potrebno, dopunite je.
Za više informacija o Proveri nivoa ,
pogledajte odgovarajuće poglavlje.
Prilikom intervencija u ovoj pregradi,
obavezno poštujte bezbednosna
uputstva navedena na nalepnicama.
Praktične informacije

109
Provera nivoaRedovno proveravajte sve nivoe i dopunjavajte tečnosti ako je neophodno, osim ako jasno nije naznačeno suprotno.
U slučaju naglog smanjenja nivoa tečnosti, proverite odgovarajuće kolo u mreži CITROËN ili u stručnom servisu.Nikada ne intervenišite u prostoru
motora kada je upaljen pokazivač
"Ready" ili u toku punjenja vašeg vozila.
Budite oprezni tokom intervencija u
prednjem i zadnjem prostoru motora,
zato što određeni delovi u prostoru
motora mogu da budu vreli (rizik od
opekotina)
: obavezno sačekajte sat
vremena nakon gašenja motora ili dok
se punjenje ne završi pre nego što
intervenišete.
Nivo kočione tečnosti
Nivo ove tečnosti mora da se nalazi
između oznaka "MIN" i "MA X". Ako
to nije slučaj, proverite istrošenost
kočionih pločica.
Zamena kočione tečnosti
Pogledajte u planu održavanja proizvođača
da biste se upoznali sa periodima u kojima je
predviđen ovaj zahvat.
Karakteristike tečnosti
Ova tečnost mora da odgovara preporukama
proizvođača.
Prednji prostor motora
Nivo tečnosti u sistemu za
grejanje
Zamena rashladne tečnosti
Nije potrebno obnavljanje ove tečnosti.
Karakteristike tečnosti
Ova tečnost mora da odgovara preporukama
proizvođača. Nivo ove tečnosti mora da se nalazi između
oznake MINI "L" i MA XI "F".
Nivo tečnosti za pranje stakla
Kad je potrebno, popunite nivo.
Karakteristike tečnosti
Da biste obezbedili optimalno čišćenje i izbegli
inje na staklu, dopuna ili zamena ove tečnosti
ne traba da se vrši vodom.
7
Praktične informacije

110
Nivo ove tečnosti treba da se nalazi
između oznaka MINI "L" i MA XI "F".
Nivo rashladne tečnostiIzbegavajte svaki duži dodir kože sa
istrošenim tečnostima.
Većina ovih tečnosti je štetna za
zdravlje, čak korozivna.
Ne prosipajte u kanalizaciju ili po zemlji
istrošene tečnosti.
Istrošene tečnosti sipajte u kontejnere
predviđene u tu svrhu u najbližem
ovlašćenom servisu mreže CITROËN ili
u stručnom servisu.
Istrošeni proizvodi
Zadnji prostor motora
Pražnjenje sistema
Ovu tečnost ne treba obnavljati.
Karakteristike tečnosti
Ova tečnost treba da bude u skladu sa
preporukama proizvođača. Rashladni sistem je pod pritiskom, sačekajte
bar sat vremena nakon zaustavljanja motora
i/ili kraj postupka punjenja pre bilo kakve
intervencije.
Da biste izbegli opasnost od opekotina,
odvrnite čep za dva kruga da bi pritisak pao.
Kada pritisak padne, skinite čep i dopunite po
potrebi nivo tečnosti.
Nivo elektrolita u
akumulatoru
Za proveru ovog nivoa, skinite zaštitni poklopac
na akumulatoru.
Za više informacija o Dodatnoj opremi ,
pogledajte odgovarajuće poglavlje.
Nivo ove tečnosti treba da bude između
oznaka MINI "LOWER LEVEL" i MA XI "UPPER
L E V E L" .
Po potrebi, dopunite destilovanom vodom
uz skidanje čepova na pojedinim delovima
akumulatora.
Proverite nivo elektrolita najmanje
jedanput mesečno.
Praktične informacije
