2017 CITROEN C-ZERO Ghiduri De Utilizare (in Romanian)

127
C-Zero_ro_Chap08_en-cas-de-panne_ed01-2016
F Ridicaţi masca B, utilizând o şurubelniţă
protejata cu o lavetă.
F

D
eşurubaţi piuliţa de fixare C până când
capul piuliţei atinge ganitura. F
R etrageţi clemele de menţinere a barei de
protectie, utilizând o şurubelniţă.
F

R
idicaţi uşor bara de protecţie.
Pentru a înlocui un bec defect, va trebui să
demontaţi în prealabil blocul optic.
Pentru a demonta blocul optic:
F

D

eschideţi capota.
F

A

păsaţi pe lamela A pentru a elibera
conectorul.
Acces la becuri
8
In caz de pana

128
C-Zero_ro_Chap08_en-cas-de-panne_ed01-2016

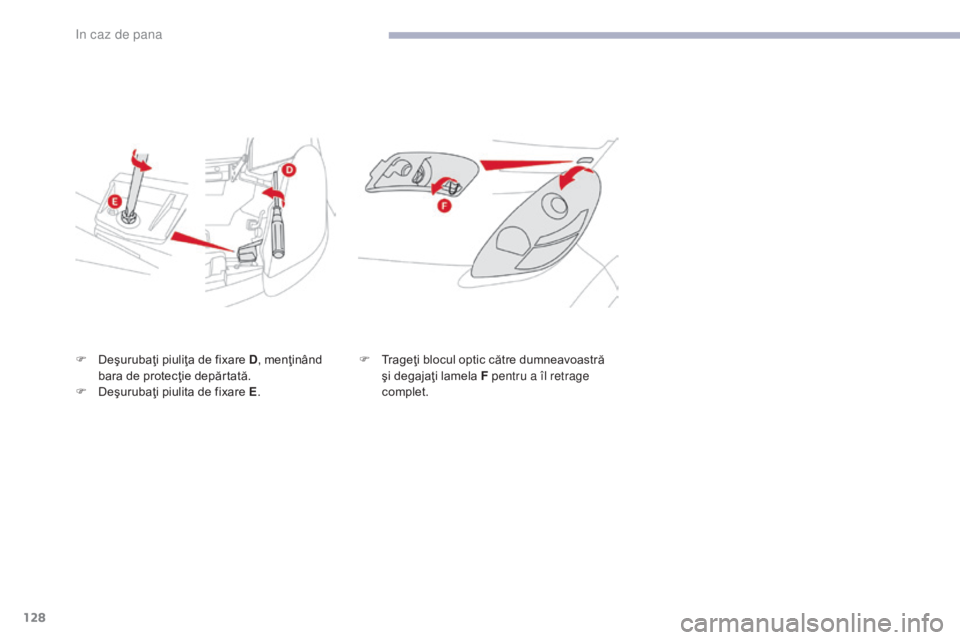

F Deşurubaţi piuliţa de fixare D, menţinând
bara de protecţie depărtată.
F

D
eşurubaţi piulita de fixare E .F
T rageţi blocul optic către dumneavoastră
şi degajaţi lamela F pentru a îl retrage
complet.
In caz de pana

129
C-Zero_ro_Chap08_en-cas-de-panne_ed01-2016
Înlocuirea becurilor de
poziţie
F Rotiţi soclul becului către stânga şi scoateţi-l.
F

S
coateţi becul şi înlocuiţi-l.
Pentru montaj efectuaţi aceleaşi operaţiuni în
sens invers.
Înlocuirea becurilor luminilor de
drum
F Rotiţi soclul becului spre stânga şi retrageţi-l.
F

S
coateţi becul prin apăsarea lamelei.
F

Î
nlocuiţi becul.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Schimbarea becurilor la
semnalizatoarele de direcţie
F Rotiţi soclul lămpii către stânga şi retrăgeţi-l.
F S coateţi lampa şi înlocuiţi-o.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Becurile de culoarea ambrei trebuie
înlocuite cu becuri având caracteristici
şi culoare identice.
8
In caz de pana

130
C-Zero_ro_Chap08_en-cas-de-panne_ed01-2016
Schimbarea becurilor luminilor
de întâlnire
F Rotiţi soclul becului către stânga şi retrăgeţi-l.
F

S
coateţi becul prin apăsarea lamelei.
F

Î
nlocuiţi becul.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Schimbarea proiectoarelor de
ceaţă / Luminilor de zi
F Bracaţi la maxim roţile, pentru a va facilita
accesul.
F

D
eclipsaţi capacul de proteţie al soclului
lămpilor.
F

Î
ndepărtaţi capacul. F
R otiţi soclul (A pentru luminile de ceaţă,
B pentru luminile de zi) către stânga şi
scoteţi-l.
F

S
coateţi becul şi înlocuiţi-l.
Pentru remontare efectuaţi aceleaşi operaţii în
sens invers.
In caz de pana

131
C-Zero_ro_Chap08_en-cas-de-panne_ed01-2016
1. Lumini stop / Lumini de po ziţie
(21 W / 15 W sau diode).
2.
S

emnalizatoare de direcţie
(W Y21W - 21 W).
3.
L

umini de marşarier (W21W - 21 W).
Lumini spate
Becurile de culoarea ambrei, cum sunt
semnalizatoarele de direcţie, trebuie
înlocuite cu becuri de caracteristici şi
culoare identice.
În unele conditii de climă (temperatură
scazută, umiditate), este normală
apariţia fenomenului de aburire a
suprafeţei interioare a farurilor şi a
luminilor din spate; acesta dispare
în câteva minute, după aprinderea
luminilor.
Înlocuirea semnalizatoarelor de
direcţie laterale integrate
(WY5W - 5 W)
F Împingeţi semnalizatorul către spate şi
îndepărtaţi-l.
F

R
otiţi soclul becului spre stânga şi scoateţi-l.
F

S
coateţi becul şi înlocuiţi-l.
Pentru remontare efectuaţi aceleaşi operaţii în
sens invers.
Acces la becuri
F Demontaţi cele două şuruburi.
F D egajaţi blocul optic trăgând către
dumneavoastră.
8
In caz de pana

132
C-Zero_ro_Chap08_en-cas-de-panne_ed01-2016
Înlocuirea semnalizatoarelor de
direcţie
Înlocuirea becurilor luminilor de
stop

/ luminilor de poziţie (Diode)
Toate intervenţiile asupra luminilor cu diode
trebuie efectuate de către reţeaua CITROËN
sau de un Service autorizat.
Schimbarea becurilor luminilor
de marşarierSchimbarea becurilor luminilor de stop /
luminilor de poziţie (21 W / 15 W)
F Rotiţi soclul către stânga şi îndepărtaţi-l.
F
S coateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers. F
R otiţi suportul becului spre stânga şi
îndepărtaţi-l.
F

T
rageţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers. F
R otiţi suportul becului spre stânga şi
îndepărtaţi-l.
F

T
rageţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
In caz de pana

133
C-Zero_ro_Chap08_en-cas-de-panne_ed01-2016
Înlocuirea becului la lumina de
ceaţă (W21W - 21W)
F Îndepărtaţi capacul.
F R otiţi soclul becului către stânga şi
scoateţi-l.
F

S
coateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Schimbarea celui de-al 3-lea stop
(W5W - 5W)
F Scoateţi cele două şuruburi.
F E xtrageţi suportul lămpii.
F

S
coateţi lampa şi înlocuiţi-o.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversă.
Înlocuirea becurilor de la plăcuţa
de înmatriculare (W5W - 5W)
F Împingeţi capacul spre interior.
F R otiţi soclul becului şi scoteţi-l.
F

S
coateţi şi înlocuiţi becul.
La remontare, efectuaţi operaţiile în ordine
inversă.
8
I

134
C-Zero_ro_Chap08_en-cas-de-panne_ed01-2016
Schimbarea unei sigurante
Penseta pentru extragerea siguranţelor este
fixată pe spatele capacului casetei cu siguranţe
din plansa de bord (pe partea stângă).
Pentru acces:
F
D
eschideţi capacul şi îndepărtaţi-l complet,
trăgând spre dumneavoastră.
F

S
coateţi penseta.
Acces la instrumente
Înainte de a înlocui o siguranţă, este nevoie să
se ştie cauza defectării ei şi ca aceasta sa fie
remediată.
F
V
erificaţi contactul să fie în poziţia " LOCK".
F

I
dentificaţi siguranţa defectă privind starea
filamentului său.
Inlocuirea unei sigurante
Bună Defectă
F

F

olosiţi penseta specială pentru a scoate
siguranţa din locaşul său.
F

Î

nlocuiţi, întotdeauna, siguranţa defectă cu
o siguranţă având o intensitate echivalentă.
F

V

erificaţi corespondenţa dintre numărul
gravat pe caseta, intensitatea gravată în
partea de jos a siguranţei şi tabelele de
mai jos. CITROËN îşi declină orice
responsabilitate pentru cheltuielile
cauzate de repararea vehiculului
sau pentru defecţiunile care rezultă
din instalarea accesoriilor auxiliare
nefurnizate, nerecomandate de
CITROËN şi neinstalate conform
indicaţiilor, mai ales când consumul
tuturor aparatelor suplimentare
racordate depăşeşte 10 miliamperi. Circuitul electric al vehiculului este
proiectat pentru a funcţiona cu
echipamente de serie sau opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehicul,
consultaţi reţeaua CITROËN sau un
service autorizat.
in caz de pana
