2017 CITROEN BERLINGO MULTISPACE Kezelési útmutató (in Hungarian)

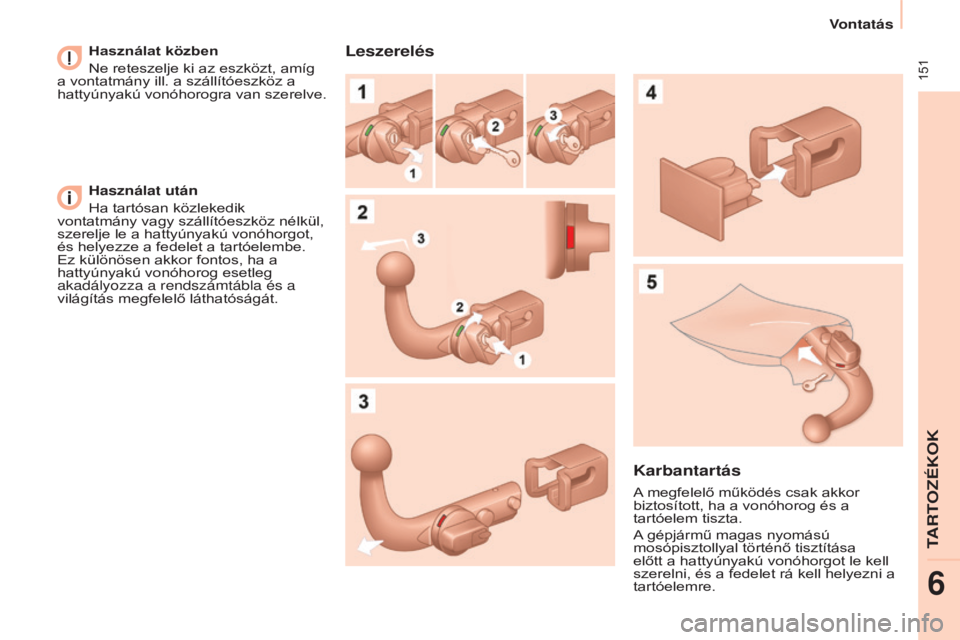

151
Berlingo2VP_hu_Chap06_Accessoire_ed02-2016
használat közben
Ne reteszelje ki az eszközt, amíg
a vontatmány ill. a szállítóeszköz a
hattyúnyakú
vonóhorogra van szerelve.
Használat után
Ha tartósan közlekedik
vontatmány vagy szállítóeszköz nélkül,
szerelje le a hattyúnyakú vonóhorgot,
és helyezze a fedelet a tartóelembe.
Ez különösen akkor fontos, ha a
hattyúnyakú vonóhorog esetleg
akadályozza a rendszámtábla és a
világítás megfelelő láthatóságát.Leszerelés
Karbantartás
A megfelelő működés csak akkor
biztosított, ha a vonóhorog és a
tartóelem tiszta.
A gépjármű magas nyomású
mosópisztollyal történő tisztítása
előtt a hattyúnyakú vonóhorgot le kell
szerelni, és a fedelet rá kell helyezni a
tartóelemre.
Vontatás
TARTOZÉKOK
6

152
Berlingo2VP_hu_Chap06_Accessoire_ed02-2016Berlingo2VP_hu_Chap06_Accessoire_ed02-2016
EGYÉB TARTOZÉKOK
A gondosan tesztelt és mind megbízhatósági,
mind biztonsági szempontból kifogástalan
tartozékokat és alkatrészeket kifejezetten az
Ön gépjárműve számára fejlesztették ki. A
rendszeresített tartozékok és eredeti alkatrészek
széles választéka áll a rendelkezésére.
A termékek egy másik - a kényelem, a
szabadidő és a karbantartás köré csoportosított -
választéka is a rendelkezésére áll:
Behatolásgátló riasztóberendezés, üvegekbe
gravírozott rendszám, elsősegélydoboz,
fényvisszaverő biztonsági mellény, első és
hátsó parkolóradar, elakadásjelző háromszög,
kerékőrcsavar alumínium keréktárcsához stb.
Légzsák-kompatibilis üléshuzatok
az első ülésekhez, üléspad,
gumiszőnyeg, szőnyeg, hóláncok,
sötétítők, csomagtérajtóra szerelhető
kerékpártartó stb.
A pedálok zavartalan kezelése
érdekében:
-

ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és
rögzítésére,
-


soha ne helyezzen egymásra több
védőszőnyeget. Autórádiók, kihangosító szett,


hangszórók, CD-váltó, navigációs
berendezés, USB Box, videokészlet stb.
A kereskedelmi forgalomban kapható
audio- és telematikai berendezések
beszereléséhez kapcsolódó szigorú
műszaki követelményekre való
tekintettel figyelembe kell venni az adott
eszköz műszaki jellemzőit, és meg kell
győződni arról, hogy kompatibilis-e
a gépjármű szériafelszereléseinek
teljesítményével. Előzetesen mindig
érdeklődjön a CITROËN hálózatban.
A tetőrudak maximális teherbírása
- Hosszanti rudakon elhelyezett
keresztirányú rudak: 75
kg (ezek
a rudak a Modutop tetőre nem
szerelhetők fel).
Rádiókommunikációs berendezés
beszerelése
Mielőtt utólagos beszerelésű,
külső antennával rendelkező
rádiókommunikációs berendezést
szerelne be gépjárművébe, kérjük,
lépjen kapcsolatba a CITROËN
hálózattal.
A CITROËN hálózatban
tájékoztatni fogják a gépjárművek
elektromágneses
kompatibilitására
vonatkozó irányelvvel (2004/104/EK)
összhangban beszerelhető
berendezések műszaki jellemzőiről
(frekvenciasáv, maximális kimenő
teljesítmény, antennapozíció, speciális
beszerelési feltételek). Első sárfogók, hátsó sárfogók,
15/17
colos alumínium keréktárcsák,
kerékjárat-burkolat, bőrborítású
kormány stb.
Ablakmosó folyadék, külső és
belső tisztító- és ápolószerek,
izzókészlet stb.
Az Automobiles CITROËN
által nem rendszeresített
elektromos berendezés vagy
tartozék beszerelése a gépjármű
elektronikus rendszerének
meghibásodását okozhatja. Kérjük,
vegye ezt figyelembe, és javasoljuk,
hogy tanácsért mindig forduljon a
márkaképviseletekhez, ahol örömmel
bemutatják Önnek a rendszeresített
tartozékok és alkatrészek teljes
választékát.
Bizonyos országokban kötelező a
gépjárműben tartani fényvisszaverő
biztonsági mellényt, elakadásjelző
háromszöget és csereizzókészletet.
Felszerelések

153
Berlingo2VP_hu_Chap07_Verification_ed02-2016Berlingo2VP_hu_Chap07_Verification_ed02-2016
TOTAL & CITROËN
p
artnerek a teljesítmény és a
környezetvédelem szolgálatában
A teljesítmény szolgálatába állított
innováció
A TOTAL kutatással és fejlesztéssel foglalkozó
munkatársai több mint 40 éve fejlesztenek
olyan kenőanyagokat a CITROËN számára,
melyek mindenben megfelelnek a CITROËN
gépjárművek legfrissebb műszaki újításainak,
úgy a versenypályákon, mint a hétköznapokban.
Motorjának kiváló teljesítménye többek között
ennek is köszönhető.
Optimális védelem motorja
számára
Ha CITROËN gépjárműve
karbantartásához TOTAL
kenőanyagokat használ,
környezettudatosan jár el, és
sokáig biztosíthatja motorja
optimális teljesítményét.
A
A -t ajánlja
ELLENŐRZÉSEK
7
Karbantartás a TOTAL-lal

154
Berlingo2VP_hu_Chap07_Verification_ed02-2016
A MOTORháZTETŐ NyITáSA
Kitámasztórúd
A motorháztető nyitott helyzetben való
rögzítéséhez illessze a kitámasztórudat
a gépjármű bal oldali lemezére
ragasztott címkével jelölt mélyedésbe.
A motorháztető lecsukása előtt a
kitámasztórudat erőltetés nélkül
helyezze vissza a rögzítésbe.
Kívülről
A retesz könnyebb elérése érdekében
lefelé fordított tenyerét csúsztassa a
motorháztető alá, majd emelje meg
kissé.
Tolja balra a reteszt, és nyissa fel a
motorháztetőt.
Belülről
Húzza maga felé a műszerfal alatt
található nyitókart. A motorháztető
kireteszelődik.
Zárás
Eressze le, majd a végén engedje
el a motorháztetőt, és ellenőrizze a
reteszelődését.
Erős szélben kerülje a motorháztető
mozgatását.
Motorháztető nyitása

155
Berlingo2VP_hu_Chap07_Verification_ed02-2016Berlingo2VP_hu_Chap07_Verification_ed02-2016
BENZINMOTOR
1. Első ablakmosófolyadék-tartály
2.
Biztosítékdoboz
3.


Hűtőfolyadék-tartály
Akkumulátorcsatlakozók:
+


Pozitív pólus
-


Negatív pólus (testpont)
A

motortérben végzett műveleteknél mindig legyen nagyon óvatos.
4. Fék- és tengelykapcsoló-folyadék
tartálya
5.

Légszűrő
6.


Olajszintmérő pálca7.

Motorolaj betöltőnyílása
8.
Kormányszervo-folyadék tartálya
ELLENŐRZÉSEK
7
Motortér

156
Berlingo2VP_hu_Chap07_Verification_ed02-2016Berlingo2VP_hu_Chap07_Verification_ed02-2016
DíZELMOTOR
4. Fék- és tengelykapcsoló-folyadék
tartálya
5.

Légszűrő
6.


Olajszintmérő pálca
7.


Motorolaj betöltőnyílása 8.

Kormányszervo-folyadék tartálya
9.
Légtelenítő szivattyú
(kivéve BlueHDi motor esetén)
1.

Első ablakmosófolyadék-tartály
2.

Biztosítékdoboz
3.


Hűtőfolyadék-tartály
Akkumulátorcsatlakozók:
+


Pozitív pólus
-


Negatív pólus (testpont)
A

motortérben végzett műveleteknél mindig legyen nagyon óvatos.
Motortér

157
Berlingo2VP_hu_Chap07_Verification_ed02-2016Berlingo2VP_hu_Chap07_Verification_ed02-2016
FOLYADÉKSZINTEK
Olajcsere
Szigorúan a megadott időközönként,
a gyártó karbantartási tervében
található előírásoknak megfelelő
kenőtulajdonságokkal rendelkező
motorolajjal kell elvégezni. A vonatkozó
előírásokról a CITROËN hálózatban
tájékozódhat.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az
olajszintet (a maximumszintet soha ne
lépje túl).
A motorháztető visszazárása előtt
gondosan csavarja vissza a tartály
kupakját.
Fékfolyadékszint
A cserét szigorúan a gyártó
karbantartási tervének megfelelő
időközönként kell elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a DOT4
szabványoknak.
A szintnek a tartályon látható MINI és
MAXI jelzés között kell lennie.
Ha a folyadék utántöltése gyakran
válik szükségessé, a rendellenességet
a lehető leghamarabb ellenőriztetni
kell a CITROËN hálózatban vegy egy
szakszervizben.
Visszajelzések
Ha el kell távolítania, majd vissza
kell szerelnie a motor fedőlapját,
a rögzítőpatentek károsodásának
elkerülése érdekében körültekintően
járjon el.
Olajszint
Lehetőleg 5000 kilométerenként
ellenőrizze az olajszintet, és szükség
esetén két olajcsere között is végezze
el a szint feltöltését.
Az ellenőrzést a szintmérő pálca
segítségével a gépkocsi vízszintes
helyzetében, hideg motornál végezze.
Olajszintmérő pálca
A viszkozitási index megválasztása
A kiválasztott olajnak minden esetben
meg kell felelnie a gyártó karbantartási
tervében szereplő előírásoknak.
Az itt leírt műveletek a gépjármű
megfelelő üzemképességének
érdekében elvégzendő rendszeres
karbantartások részét képezik. A vonatkozó
előírásokról a CITROËN hálózatban vagy
a fedélzeti dokumentumok között található
szerviz- és garanciafüzetből tájékozódhat.
A műszerfali visszajelzések
segítségével történő ellenőrzés
ismertetését a 3. fejezet
„Vezetőhely” c. részében találja.
A szintmérő pálcán két jelölés
található:
A = max.
Ha a szint túllépi ezt a
jelet, forduljon a CITROËN
hálózathoz vagy egy
szakszervizhez.
B = min.
A szint soha ne kerüljön a jel
alá.
A motor és a környezetvédelmi
berendezések megfelelő
működésének biztosítása
érdekében ne keverjen
adalékanyagokat a
motorolajba.
ELLENŐRZÉSEK
7
Folyadékszintek

158
Berlingo2VP_hu_Chap07_Verification_ed02-2016Berlingo2VP_hu_Chap07_Verification_ed02-2016
hűtőfolyadékszint
Kizárólag a gyártó által ajánlott
hűtőfolyadékot használjon.
Ellenkező esetben fennáll a motor
súlyos károsodásának veszélye.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor
szabályozza. Ez lekapcsolt gyújtás
esetén is működésbe léphet; sőt,
mivel a hűtőkör nyomás alatt van, a
beavatkozással a motor leállítását
követően várjon legalább egy órát.
Az esetleges égési sérülések
megelőzése érdekében a nyomás
csökkentéséhez először fordítsa
el a hűtősapkát negyed fordulattal.
Amikor a nyomás lecsökkent, vegye
le a hűtősapkát, és egészítse ki a
folyadékszintet a hűtőfolyadékkal.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a
lehető leghamarabb ellenőriztetni kell a
CITROËN hálózatban.
Kormányszervo-folyadék szintje
Vízszintes talajon álló gépjárművön,
hideg motornál kell ellenőrizni. Csavarja
ki a mérőpálca melletti tömítőcsavart, és
ellenőrizze a szintet, melynek a MINI és
MAXI jel között kell lennie.
A szűrő regenerálása érdekében -
amint azt a forgalmi viszonyok lehetővé
teszik - tanácsos legalább 5 percig
(az üzenet eltűntéig és a szervizlámpa
kialvásáig) 60 km/h sebességgel vagy
annál gyorsabban haladni.
Előfordulhat, hogy a részecskeszűrő
regenerálódása során kattogó hangot
hall a műszerfal alól.
Ha az üzenet nem tűnik el és a
szervizlámpa tovább világít, forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
f

eltöltés
A szintnek a tágulási tartályon
látható MINI és MAXI jelzések között
kell lennie. Ha a betöltött folyadék
mennyisége meghaladja az 1 litert,
ellenőriztesse a hűtőrendszert a
CITROËN hálózatban vagy egy
szakszervizben.
Ablakmosó folyadék szintje
Az optimális tisztítóhatás és saját
biztonsága érdekében a CITROËN
által kínált termékek használatát
javasoljuk.
Az optimális tisztítóhatás biztosítása
és a befagyás elkerülése érdekében a
folyadék feltöltéséhez vagy cseréjéhez
nem szabad vizet használni.
Az ablakmosófolyadék-tartály
űrtartalma: kb. 3 liter.
Gázolajadalék
szintje (dízelmotor
részecskeszűrővel)
feltöltés
Szükség esetén haladéktalanul
végeztesse el a feltöltést a CITROËN
hálózatban vagy egy szakszervizben.
Elhasználódott anyagok
Kerülje az elhasználódott olaj tartós
érintkezését a bőrrel.
A fékfolyadék az emberi egészségre
káros anyagokat tartalmaz, és
rendkívül maró hatású.
Az elhasználódott olajat,
fékfolyadékot vagy hűtőfolyadékot
ne a csatornarendszerbe vagy a
földre öntse, hanem a CITROËN
hálózatban erre a célra rendszeresített
konténerekbe.
Az adalékanyag minimális szintjét a
hangjelzés és a képernyőn megjelenő
üzenet kíséretében kigyulladó
szervizlámpa jelzi.
Ha járó motornál ilyesmit tapasztal,
az a részecskeszűrő kezdődő
eltömődésére utal (különösen hosszú
városi közlekedés: alacsony sebesség,
forgalmi dugók stb. esetén).
Folyadékszintek
