3. Posūkių rodikliai
Tipas B, PY21W - 21W (gintaro sp.)
-
Nuimkite dangtelį traukdami lankstų
guminį liežuvėlį.
-


Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.
-


Lengvai paspauskite lemputę,
pasukite ją prieš laikrodžio rodyklę
ir išimkite.
-


Pakeiskite lemputę.
-


Patikrinkite, ar dangtelis gerai
užsidėjo į vietą visais kraštais, kad
būtų garantuotas sandarumas. 4. Rūko šviesų žibintai
T

ipas C, H1 - 55W
-

Atkabinkite tris purvasaugio
tvirtinimo sagtis ir varžtą, esančius
po bamperiu.
-


Atitraukite purvasaugį aukštyn.
-


Atjunkite lempučių laikiklio jungtį
spausdami liežuvėlį, esantį
viršutinėje dalyje.-


Išimkite lempučių laikiklį, smiliu
mi ir
nykščiu suspausdami dvi sąsagas
(viršuje ir apačioje).
-

Pakeiskite visą modulį (lemputės
laikiklį ir lemputę).
-


Įdėdami visą modulį ir sutvarkydami
bamperį atlikite veiksmus
atvirkštine tvarka.
SKUBi PAGALBA
8
Lemputės pakeitimas

184
Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016
šoniniai posūkių rodikliai
Tipas A, WY5W - 5W (gintaro sp.)
-
Spauskite posūkių rodiklį
automobilio

galo link ir ištraukite jį
traukdami pirmyn.
-

Norėdami įsigyti naują šoninį
posūkių rodiklį, kuris yra vientisai
išlieta detalė, kreipkitės į CITROËN
tinklo atstovybę.
-


Norėdami uždėti paspauskite
posūkių rodiklį automobilio


galo link, po to įstatykite į vietą
stumdami pirmyn.
Plafonai
Tipas A, 12V5W - 5W
-

Atkabinkite peršviečiamąjį dangtelį
traukdami atsuktuvą kiekvienos
pusės plafono krašto plyšiu.
-


Išimkite lemputę ir pakeiskite ją.
-


Įspauskite peršviečiamąjį dangtelį
į jo vietą ir patikrinkite, ar jis gerai
prisitvirtino.
Priekinis / galinis
Lemputės pakeitimas

185
Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016
Galiniai žibintai
Šiai procedūrai reikia turėti veržliaraktį,
esantį automobilyje kartu su kitais rato
pakeitimo įrankiais.Uždėdami pasirūpinkite, kad būtų
gerai įdėti liežuvėliai ir maitinimo
laidas, kad jis nebūtų suspaustas.
Pakeitus galinio posūkių rodiklio
lemputę inicijavimo laikas trunka ilgiau
kaip maždaug 2
minutes.
-
Išskėskite 4 liežuvėlius, po to
ištraukite lempučių laikiklį.
-

Lengvai iš viršaus paspauskite
perdegusią lemputę, pasukite ją
prieš laikrodžio rodyklę ir išimkite.
-


Pakeiskite lemputę.
Išimdami optinį bloką:
-


ant galinio gaubto, traukite bloką

į automobilio vidurį,
-

ant galinių durų, traukite bloką

į save.
Norėdami daugiau sužinoti apie lemputes
skaitykite skyrelį "Lempučių tipai".
1.

Stabdymo žibintai / stovėjimo


žibintai
T

ipas B, P21/5W - 21/5W
2.

Posūkių rodikliai
T

ipas B, PY21W - 21W (gintaro sp.)
3.

Atbulinės eigos žibintai
T

ipas B, P21W - 21W
4.

Rūko žibintai
T

ipas B, P21W - 21W
Plovimas aukštu slėgiu Plaudami prilipusius nešvarumus
nenukreipkite purkštuvo į šviesų ir
kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių. 9
dalies skyrelis "Rato keitimas".
- Paženklinkite perdegusią lemputę, po
to atidarykite galines duris 180° kampu.
3 dalis, skyrelis "Durys ir gaubtai".
-

T
urimu veržliarakčiu atsukite du
tvirtinimo varžtus.
-

Iš išorės išimkite optinį bloką.
-


Laikydami žibintą atjunkite elektros
jungtį.
SKUBi PAGALBA
8
Lemputės pakeitimas

186
Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016
Numerio ženklo apšvietimo žibintai
- Atsukite abi veržles.
-
Stumkite strypelius.
-


Jei reikia, norėdami išimti žibintą
atjunkite jungtį.
-


Pakeiskite lemputę.
Trečiasis stabdymo signalo žibintas
Tipas A, W16W - 16W
Tipas A, W5W - 5W
Su galiniu gaubtu
-

Atsuktuvu praskėskite plastikinį
dangtelį.
-


Pakeiskite lemputę.
-


Įdėkite į vietą peršviečiamąjį
dangtelį paspausdami jo viršų. Su suveriamosiomis durimis
-


Atkabinkite vidaus apdailos skydą.
-


Išskėskite liežuvėlius ir atjunkite
jungtį.
-


Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.
-


Pakeiskite lemputę.
-


Uždėkite lemputės laikiklį ir
prijunkite jungtį.
-


Uždėkite į vietą apdailos skydą.
Lemputės pakeitimas

187
Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016
SAUGIKLIO PAKEITIMAS
Saugiklių blokeliai yra įtaisyti:
-
apatinėje priekinio skydo dalyje,
kairėje pusėje (po dangteliu),
-


po variklio gaubtu (šalia
akumuliatoriaus).
Pateikiamos nuorodos apima tik tuos
saugiklius, kuriuos gali pakeisti pats
vartotojas, naudodamasis pincetu,
esančiu už smulkių daiktų dėžutės
dešinėje priekinio skydo pusėje. Dėl
bet kokio kito pakeitimo kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Saugiklio išėmimas ir įdėjimas
Visada keiskite perdegusį saugiklį
tokio paties laidumo saugikliu.
Profesionalų dėmesiui: norėdami
gauti visą informaciją apie
saugiklius ir reles, naudokitės
Tinklo "Dokumentacijos" schemomis.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač jeigu visų
sujungtų papildomų prietaisų srovės
stiprumas viršija 10 miliamperų. Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir ją pašalinti.
●

Naudokite pincetą.
SKUBi PAGALBA
8
Saugiklio pakeitimas

188
Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016
Saugikliai priekiniame skyde
Atidarykite dangtelį ir pasieksite
saugiklius.Saugikliai
F Amperai
A Funkcijos
1 15 Galinio stiklo valytuvas
2 - Laisvas
3 5Oro pagalvė
4 10Oro kondicionierius, diagnostikos jungtis, veidrodžio,
šviesų aukščio valdymas,
5 30 Stiklų kėlikliai
6 30 Užraktai
7 5Galinis plafonas, priekiniai skaitymo šviestuvai, stogo
panelis
8 20 Automagnetola, ekranas, padangų slėgio
nustatymas, signalizacija ir jos sirena
9 30 Priekinė ir galinė 12V jungtis
10 15 Centrinė kolonėlė
11 15Silpnos srovės apsaugos signalizacija
12 15 Lietaus ir apšvietimo jutiklis, oro pagalvė
13 5 Prietaisų skydelis
14 15Pastatymo pagalba, automatinio oro kondicionieriaus
jungikliai, laisvų rankų įranga
15 30 Užraktai
16 - Laisvas
17 40 Galinio stiklo ir veidrodžių šildymas
Saugiklio pakeitimas

189
Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016
Saugikliai salone
Saugikliai F Amperai
A Funkcijos
1 - Laisvas
2 20 Sėdynių šildymas
3 - Laisvas
4 15Veidrodžių užlenkimo relė
5 15 Vėsinimo įrangos jungties relė
SKUBi PAGALBA
8
Saugiklio pakeitimas

190
Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016Berlingo2VP_lt_Chap08_Aide-rapide_ed02-2016

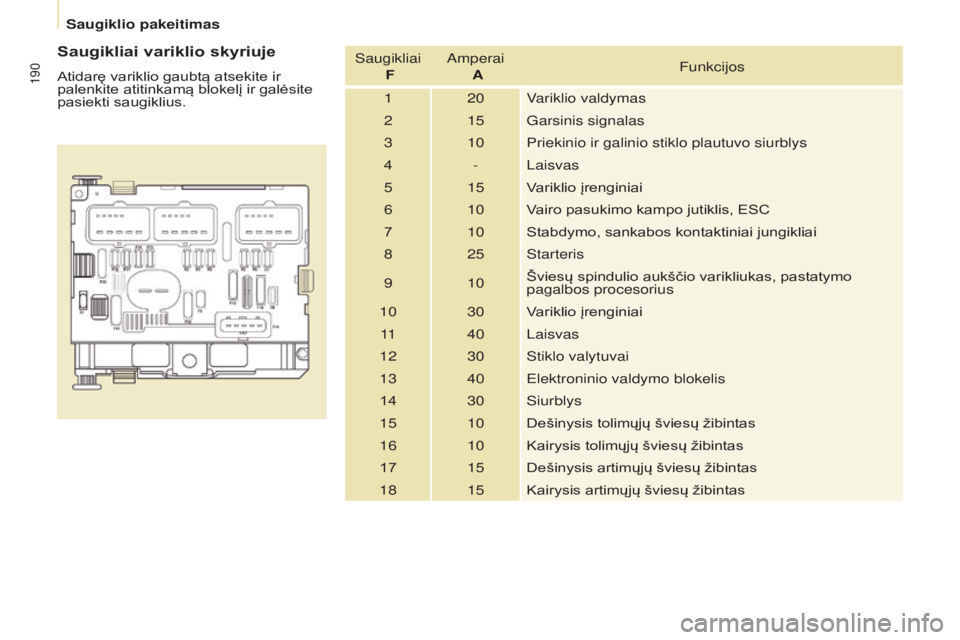

Saugikliai variklio skyriuje
Atidarę variklio gaubtą atsekite ir
palenkite atitinkamą blokelį ir galėsite
pasiekti saugiklius.Saugikliai
F Amperai
A Funkcijos
1 20 Variklio valdymas
2 15 Garsinis signalas
3 10 Priekinio ir galinio stiklo plautuvo siurblys
4 - Laisvas
5 15 Variklio įrenginiai
6 10 Vairo pasukimo kampo jutiklis, ESC
7 10Stabdymo, sankabos kontaktiniai jungikliai
8 25 Starteris
9 10 Šviesų spindulio aukščio varikliukas, pastatymo
pagalbos procesorius
10 30 Variklio įrenginiai
11 40Laisvas
12 30 Stiklo valytuvai
13 40Elektroninio valdymo blokelis
14 30 Siurblys
15 10 Dešinysis tolimųjų šviesų žibintas
16 10 Kairysis tolimųjų šviesų žibintas
17 15Dešinysis artimųjų šviesų žibintas
18 15 Kairysis artimųjų šviesų žibintas
