Vairavimo pultas
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
TECHNINĖS PRIEŽIūROS RODIKLIS
Jis rodo kintamą techninės priežiūros
(alyvos keitimo) periodiškumą.Iki priežiūros termino likus daugiau
kaip 1
000 km
Pavyzdys: iki artimiausios techninės
priežiūros jums lieka nuvažiuoti
4
800 km. Įjungus uždegimo kontaktą ir
kelias sekundes po to rodiklis rodo:
Po kelių sekundžių parodomas alyvos
lygis (priklausomai nuo modifikacijos),
paskui kilometrų skaičiuoklis grįžta į
normalią padėtį ir ima rodyti bendrą ir
dienos kilometrų skaičių.
Iki priežiūros termino likus mažiau
kaip 1
000 km
Kiekvieną kartą įjungus kontaktą ir keletą
sekundžių po to "veržliaraktis" mirksi ir
imamas rodyti likęs kilometrų skaičius:
Įjungus uždegimo kontaktą, po kelių
sekundžių parodomas alyvos lygis
(priklausomai nuo modifikacijos),
paskui kilometrų skaičiuoklis grįžta į
normalią padėtį, o "veržliaraktis" lieka
degti. Jis jums rodo, kad techninę
priežiūrą reikia atlikti artimiausiu metu.
Peržengus techninės priežiūros terminą
Veikimas
Įjungus uždegimo kontaktą,
kelioms sekundėms užsidega
techninę priežiūrą simbolizuojantis
"veržliaraktis"; kilometrų skaičiuoklis
jums parodo iki techninės priežiūros
likusių kilometrų skaičių (suapvalintą).
Šis periodiškumas skaičiuojamas
pradedant nuo paskutinio rodiklio
grąžinimo į nulinę padėtį.
Jis nustatomas pagal du parametrus:
-
nuvažiuotų kilometrų skaičių,
-


nuo paskutinės priežiūros praėjusį
laiką. Likusį kilometrų skaičių
gali atsverti laiko faktorius,
priklausomai nuo automobilio


naudojimo intensyvumo. Varikliui veikiant techninės priežiūros
"veržliaraktis" degs tol, kol bus atlikta
techninė priežiūra.
Modifikacijos "Diesel BlueHDi", įjungus
kontaktą, kartu su šiuo įspėjimu ima
degti "Priežiūros" kontrolinė lemputė.
Kiekvieną kartą įjungus
uždegimo kontaktą ir kelias
sekundes po to mirksi
techninę priežiūrą rodantis
"veržliaraktis" ir imamas rodyti
peržengtų kilometrų skaičius.
Modifikacijos "Diesel BlueHDi"
"veržliaraktis" gali užsidegti iš
anksto, priklausomai nuo variklio
alyvos suprastėjimo lygio. Variklio
alyvos suprastėjimas priklauso nuo
važinėjimo automobiliu sąlygų.
PASirENGIMAS VAŽIUOTI
3

48
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
Vairavimo pultas
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
Dienos kilometrų skaičiuoklio
grąžinimo į nulinę padėtį
mygtukas
Jei po šios procedūros norima
atjungti akumuliatorių, reikia
užrakinti automobilį ir palaukti
mažiausiai penkias minutes, antraip
grąžinimo į nulinę padėtį procedūra
nebus užfiksuota.
Variklio alyvos lygio rodiklis
Priklausomai nuo jūsų automobilio
variklio, įjungus uždegimo kontaktą
variklio alyvos lygis rodomas keletą
sekundžių, po techninės priežiūros
rodiklio informacijos. Alyvos lygis
tinkamas
Alyvos trūkumas
Užrašo "OIL",
sujungto su priežiūros
lempute, mirksėjimas
bei drauge
įsijungiantis garsinis signalizatorius
ir pranešimas ekrane rodo alyvos
trūkumą, dėl kurio gali sugesti variklis.
Jei alyvos trūkumą patvirtina ir
matavimas rankiniu matuokliu, būtinai
pripilkite alyvos.
Alyvos lygio
matuoklio sutrikimas
Užrašo "OIL--"
mirksėjimas rodo
variklio alyvos
lygio matuoklio sutrikimą. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Lygio tikrinimas bus tinkamas tik
tada, kai automobilis stovi lygioje
vietoje ir po variklio išjungimo yra
praėję 30 minučių.Rankinis matuoklis
A
= maksimalus, niekada
nepripilkite virš šios ribos, nes
alyvos perteklius gali sukelti
variklio gedimą.
Skubiai kreipkitės į CITROËN
tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
B = minimalus, kai
pasiekiamas šis lygis,
papildykite lygį pro alyvos
įpylimo angą; pilkite pritaikytą
jūsų automobilio varikliui alyvą.
Apšvietimo reostatas
Mygtuką spauskite įjungę
uždegimo kontaktą, kol
pasirodys nuliai.
Esant įjungtoms šviesoms
spauskite mygtuką ir
pakeisite prietaisų skydo
apšvietimo ryškumą. Kai
pasiekiama silpniausio
(arba stipriausio)
apšvietimo riba, atleiskite mygtuką ir
vėl spauskite - apšvietimas ims stiprėti
(arba silpnėti).
Kai apšvietimas pasiekia norimą
ryškumą, mygtuką atleiskite.
Grąžinimas į nulinę padėtį
Jūsų CITROËN tinklo atstovybė arba
kvalifikuota remonto dirbtuvė atlieka
šią procedūrą po kiekvienos priežiūros.
Jei savo automobilio techninę priežiūrą
atlikote patys, grąžinimo į nulinę padėtį
procedūra yra tokia:
-

išjunkite uždegimo kontaktą,
-
paspauskite dienos kilometrų


skaičiuoklio grąžinimo į nulinę padėtį
mygtuką ir palaikykite jį paspaudę,
-

įjunkite uždegimo kontaktą.
Rodiklis ims sukti kilometrų skaičių
atgaline tvarka.
Kai rodiklis ims rodyti "

=0", atleiskite
mygtuką; "veržliaraktis" išnyks.

49
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
RANKINĖ PAVARų DĖŽĖ
5 pavarų6 pavarų
Norėdami lengvai perjungti pavaras,
visada iki galo nuspauskite sankabos
pedalą.
Tam, kad nebūtų kliūčių spausti pedalus:
-

pasirūpinkite, kad būtų gerai
uždėtas kilimėlis ir gerai pritvirtintas
prie grindų,
-


nedėkite vieno ant kito kelių
kilimėlių.
V

ažiuodami venkite laikyti ranką ant
pavarų svirties rankenos, nes bet koks
poveikis, netgi nedidelis, gali ilgainiui
sudėvėti vidines pavarų dėžės detales.
5-osios arba 6-osios pavaros
įjungimas
Tam, kad tikrai įjungtumėte norimą
pavarą, paspauskite iki galo pavarų
svirtį į dešinę.
Atbulinės pavaros įjungimas
Jungti pavarą reikia lėtai, kad būtų
išvengta bet kokio triukšmo pavarų
dėžėje.
Atbulinę pavarą junkite tik tada, kai
automobilis būna visiškai sustojęs.
VAIRO REGULIAVIMAS
Automobiliui stovint atsklęskite vairo
fiksavimą patraukdami rankenėlę.
Prisiderinkite vairo aukštį ir atstumą
iki jo, po to užfiksuokite vairą
paspausdami rankenėlę.Kai automobilis turi 6 pavarų dėžę, patraukite
aukštyn žiedą po pavarų svirties rankena.
PASirENGIMAS VAŽIUOTI
3
Pavarų dėžė ir vairas

50
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
Informacija pasirodo prietaisų
skydelyje - rodyklės forma.
Kartu gali būti parodoma
rekomenduojama pavara.
Sistema pritaiko pavarų perjungimo
nuorodas prie važiavimo sąlygų
(įkalnės, įkrovos ir pan.) ir
vairuotojo veiksmų (galios poreikio,
akceleravimo, stabdymo ir kt.).
Sistema niekada nesiūlo:
-

įjungti pirmąją pavarą,
-


įjungti atbulinę pavarą.
Kai automobilis turi automatizuotą
pavarų dėžę, sistema veikia tik
naudojantis rankiniu režimu.
PAVAROS PERJUNGIMO
INDIKA

TORIUS
Priklausomai nuo vairavimo situacijos
ir jūsų automobilio įrangos, sistema
gali jums patarti perjungti praleidžiant
vieną ar kelias pavaras. Laikydamiesi
šios nuorodos jūs galite jungti nurodytą
pavarą tiesiogiai, nejungdami į
tarpines.
Pavarų perjungimo nuorodos neturi
būti suprantamos kaip privalomos.
Pagrindiniai tinkamiausios pavaros
pasirinkimo veiksniai lieka kelio profilis,
eismo intensyvumas ir saugumas. Taigi
vairuotojui lieka teisė spręsti, laikytis
indikatoriaus nuorodų ar ne.
Ši funkcija negali būti išjungta.
Tai sistema, parodanti, kokią pavarą
geriausia esamu momentu įjungti, kad
automobilis sunaudotų mažiau degalų.
Pavarų dėžė ir vairas

51
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
RANKINĖ AUTOMATI z UOTA 6 PAVAR ų DĖŽĖ
- automatizuotas būdas: pavarų
svirtis įjungta į padėtį
A.
-

rankinis būdas: pavarų svirtis
įjungta į padėtį

M.
Saugumo
sumetimais:
Padėtis N gali būti išjungta tik
tada, kai paspaudžiamas stabdžių
pedalas.
Galite bet kuriuo metu perjungti iš
padėties A (automatinio perjungimo
būdas) į padėtį M (rankinio perjungimo
būdas) arba atvirkščiai. Lemputė A
prietaisų skydelyje užgęsta.
Būdo pasirinkimas V ariklio
užvedimas
- Norint užvesti variklį pavarų

perjungimo svirtis turi būti padėtyje N .
-

Iki galo nuspauskite stabdžių
pedalą.
-


Įjunkite starterį.
-


Užvedę variklį pavarų svirtį
perjunkite į padėtį

R, A arba M.
-

Atleiskite stabdžių pedalą ir
akceleruokite.
Jeigu pavarų svirtis nėra

N padėtyje
ir/arba stabdžių pedalas nenuspaustas,
variklis neužsives, atlikite aukščiau
aprašytą procedūrą.
Atbulinė eiga
Atbulinės eigos įjungimas
Perjunkite svirtį į R padėtį.
Nejunkite atbulinės pavaros,
kol automobilis nėra visiškai sustabdytas.
Neutralioji pavara
Neutraliosios pavaros įjungimas
Perjunkite svirtį į N padėtį. Niekada
nejunkite šios padėties netgi trumpam,
jei automobilis rieda.
PASirENGIMAS VAŽIUOTI
3
Pavarų dėžė ir vairas

52
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
Pagreitėjimas
Kad automobilis greitėtų optimaliai
(pavyzdžiui, lenkiant kitą automobilį),
jums tereikia stipriai paspausti
akceleratoriaus pedalą.
Stovėjimas užvestu
varikliu
Ilgiau stovint su veikiančiu varikliu,
pavarų dėžė automatiškai pereina į
neutralią padėtį N.
Variklio išjungimas
Prieš išjungdami variklį įjunkite svirtį į
padėtį N.
Visuomet būtina įjungti stovėjimo
stabdį. Patikrinkite, ar prietaisų
skydelyje šviečia stovėjimo stabdžio
lemputė.
Prieš atliekant bet kokį darbą
variklio skyriuje įsitikinkite, kad yra
įjungta neutralioji pavara N.
Pavaros perjungimas
Važiuojant intensyviu režimu
(stipriai pagreitėjant), pavarų dėžė
neperjungs aukštesnės pavaros,
kol vairuotojas pats to nepadarys
rankinio pavarų perjungimo jungikliais. Traukite mentelę "+"
ir įjungsite aukštesnę
pavarą.
Traukite mentelę "-"
ir įjungsite žemesnę
pavarą.
-

Automobiliu
i stabdant arba
mažinant greiti pavarų dėžė
automatiškai perjungia žemesnę
pavarą ir parenka variklio režimą
atitinkančią pavarą.
-

Nebūtina iki galo atleisti
akceleratoriaus pedalo
perjunginėjant pavaras.
-


Bandymai perjungti pavaras yra
galimi tik tuo atveju, jeigu tai leidžia
variklio veikimo režimas.
-


Saugumo sumetimais, priklausomai
nuo variklio režimo, žemesnės
pavaros gali būti jungiamos
automatiškai.
Rankinio perjungimo būdas
Rankinio


būdo

įjungimas
Perjunkite svirtį į padėtį M. Automatinis

būdas
Automatinio

būdo

įjungimas
Perjunkite svirtį į A padėtį.
Pavarų dėžė veikia automatiniu režimu
ir jūsų įsikišimas nereikalingas.
Pavarų dėžė visuomet išrenka pavarą,
kuri geriausiai tinka atsižvelgiant į
šiuos parametrus:
-

vairavimo stilių

,
-

kelio profilį,
-


optimalias degalų sąnaudas.
Pavarų dėžė ir vairas

53
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016

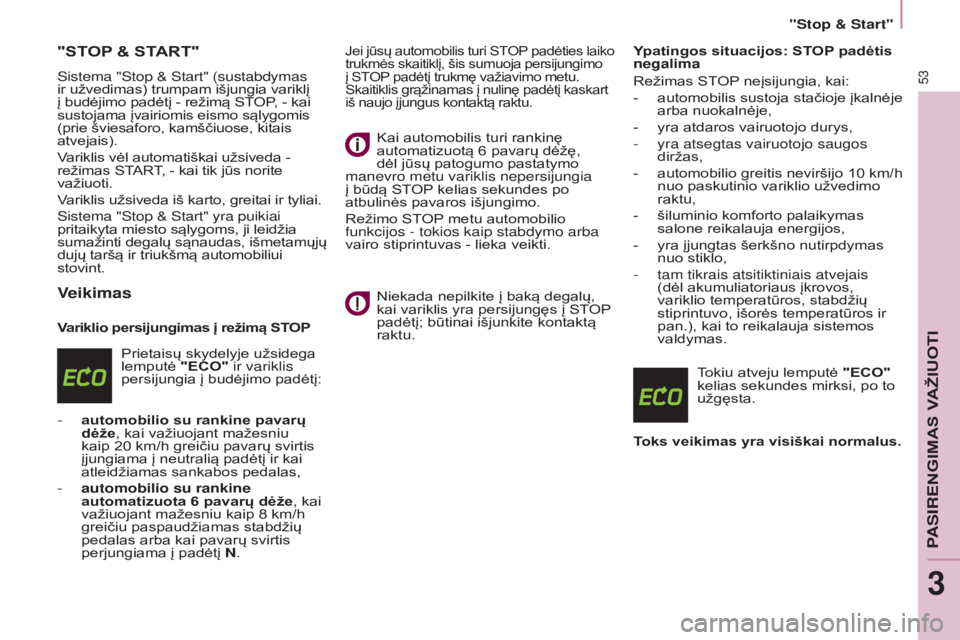

"STOP & START "
Sistema "Stop & Start" (sustabdymas
ir užvedimas) trumpam išjungia variklį
į budėjimo padėtį - režimą STOP, - kai
sustojama įvairiomis eismo sąlygomis
(prie šviesaforo, kamščiuose, kitais
atvejais).
Variklis vėl automatiškai užsiveda -
režimas START, - kai tik jūs norite
važiuoti.
Variklis užsiveda iš karto, greitai ir tyliai.
Sistema "Stop & Start" yra puikiai
pritaikyta miesto sąlygoms, ji leidžia
sumažinti degalų sąnaudas, išmetamųjų
dujų taršą ir triukšmą automobiliui
stovint.
Veikimas
Variklio persijungimas į režimą STOP
Prietaisų skydelyje užsidega
lemputė "ECO" ir variklis
persijungia į budėjimo padėtį:
-

automobilio su rankine pavarų
dėže

, kai važiuojant mažesniu
kaip 20 km/h greičiu pavarų svirtis
įjungiama į neutralią padėtį ir kai
atleidžiamas sankabos pedalas,
-

automobilio su rankine
automatizuota 6 pavarų dėže

, kai
važiuojant mažesniu kaip 8 km/h
greičiu paspaudžiamas stabdžių
pedalas arba kai pavarų svirtis
perjungiama į padėtį N.
Jei jūsų automobilis turi STOP padėties laiko
trukmės skaitiklį, šis sumuoja persijungimo
į STOP padėtį trukmę važiavimo metu.
Skaitiklis grąžinamas į nulinę padėtį kaskart
iš naujo įjungus kontaktą raktu.
Kai automobilis turi rankinę
automatizuotą 6 pavarų dėžę,
dėl jūsų patogumo pastatymo
manevro metu variklis nepersijungia
į būdą STOP kelias sekundes po
atbulinės pavaros išjungimo.
Režimo STOP metu automobilio
funkcijos - tokios kaip stabdymo arba
vairo stiprintuvas - lieka veikti.
Niekada nepilkite į baką degalų,
kai variklis yra persijungęs į STOP
padėtį; būtinai išjunkite kontaktą
raktu. Ypatingos situacijos: STOP padėtis
negalima
Režimas STOP neįsijungia, kai:
-

automobilis sustoja stačioje įkalnėje
arba nuokalnėje,
-
yra atdaros vairuotojo durys,
- yra atsegtas vairuotojo saugos
diržas,
-

automobilio
greitis neviršijo 10 km/h
nuo paskutinio variklio užvedimo
raktu,
-

šiluminio komforto palaikymas
salone reikalauja energijos,
-


yra įjungtas šerkšno nutirpdymas
nuo stiklo,
-


tam tikrais atsitiktiniais atvejais

(dėl akumuliatoriaus įkrovos,
variklio temperatūros, stabdžių
stiprintuvo, išorės temperatūros ir
pan.), kai to reikalauja sistemos
valdymas.
Tokiu atveju lemputė "ECO"
kelias sekundes mirksi, po to
užgęsta.
Toks veikimas yra visiškai normalus.
PASirENGIMAS VAŽIUOTI
3
"Stop & Start"

54
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
Variklio užsivedimas START būduKontrolinė lemputė "ECO"
užges, o variklis vėl užsives:
-

kai iki galo

nuspausite
automobilio su rankine pavarų
dėže sankabos pedalą,
-

kai automobilis turi rankinę
automatizuotą 6 pavarų dėžę

:
●

kai atleisite stabdžių pedalą
pavarų svirčiai esant įjungtai į
padėtį

A arba M,
●

arba kai pavarų svirtį perjugsite
iš padėties

N į padėtį A arba M,
stabdžių pedalui esant atleistam,
●

arba kai įjungsite atbulinę pavarą.
Kai automobilio

su rankine pavarų
dėže variklis yra išsijungęs į padėtį
S
to P ir kai ne iki galo nuspaudus
sankabos pedalą jungiama pavara,
užsidega kontrolinė lemputė arba
pasirodo pranešimas, primenantis,
jog tam, kad variklis užsivestų, reikia
stipriau nuspausti sankabos pedalą.
Ypatingos situacijos: automatinis
užsivedimas START būdu
Dėl saugumo ir patogumo variklis
užsiveda START būdu automatiškai
tokiais atvejais:
-

kai yra atidaromos vairuotojo durys,
-


kai yra atsegamas vairuotojo saugo
diržas, T

okiu atveju kontrolinė
lemputė "ECO" kelias
sekundes mirksi, po to
užgęsta.
Toks veikimas yra visiškai
normalus.
Sistemos išjungimas
Kai kuriais atvejais, pavyzdžiui,
kai reikia palaikyti salone šiluminį
komfortą, gali būti naudinga išjungti
sistemą "Stop & Start".
Bet kuriuo metu galite
paspausti jungiklį "ECO OFF"
ir sistema bus išjungta.
Tai parodo užsidegusi jungiklio lemputė
ir drauge pasirodęs pranešimas
ekrane.
Jei sistema buvo išjungta STOP
padėtyje, variklis iškart užsives.
Sistemos įjungimas iš naujo
Iš naujo paspauskite jungiklį "ECO
OFF".
Sistema vėl ims veikti; tai parodys
užgęstanti jungiklio lemputė ir
pranešimas prietaisų skydelyje. Sistema automatiškai vėl ims
veikti kiekvieną kartą užvedus
variklį raktu.
Veikimo sutrikimai
Jei atsirado sistemos
sutrikimas, jungiklio lemputė
"ECO OFF" ims mirksėti, po
to ims degti tolygiai.
Šiai sistemai reikalingas
ypatingos technologijos ir
parametrų akumuliatorius (turimų
akumuliatorių markes galima sužinoti
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje).
Įdėjus CITROËN firmos
nerekomenduotą akumuliatorių gali kilti
pavojus, kad ši sistema neveiks. Atlikite patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Jei atsirado gedimas varikliui esant
išjungtam į padėtį STOP, gali būti,
kad variklis neužsives. Visos prietaisų
skydelio lemputės užsidega. Tokiu
atveju reikia išjungti kontaktą, po to
užvesti iš naujo variklį raktu.
-

kai automobilio

su rankine pavarų
dėže greitis viršija 25 km/h arba
su rankine automatizuota 6 pavarų
dėže - 11 km/h,
-

tam tikrais atsitiktiniais atvejais (dėl
akumuliatoriaus įkrovos, variklio
temperatūros, stabdžių stiprintuvo,
oro kondicionieriaus reguliavimo
ir pan.), kai to reikalauja sistemos
arba automobilio

valdymas.
"Stop & Start"
