2017 CITROEN BERLINGO ELECTRIC Návod na použití (in Czech)

71
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Doporučení pro nastavení klimatizace
Přeji si ...Rozdělení
proudu vzduchu TeplotaRychlost
ventilátoru Recirkulace
vzduchu AC
Teplo -
Chlad
Odmrazení oken Odmlžení oken
u

automatické klimatizace doporučujeme zvolit režim AUTO pro všechny situace.
Nezapomeňte režim vypnout, jakmile
v ám prostředí v interiéru vyhovuje.
ERGONOMIE A KOMFORT
4
větrání

72
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
ODMRAZOVÁNÍ A ODML ž OVÁNÍ
Ruční

režim
Nastavte ovladač na toto
nastavení teploty.
Zvyšte rychlost ventilátoru. Stiskněte ovladač klimatizace
(chlazení vzduchu).
Návrat do polohy vstupu
vnějšího vzduchu umožňuje
přivést do prostoru pro
cestující čerstvý vzduch
(dioda je zhasnutá).
Nastavte ovladač na toto
nastavení rozdělení proudu
vzduchu.
Odmrazování zadního okna a/
nebo zpětných zrcátek
Jedno stisknutí tohoto
tlačítka za chodu motoru
aktivuje rychlé odmlžení-
odmrazení zadního okna a/
nebo zpětných zrcátek s
elektrickým ovládáním.
Funkce se zastaví:
-

při stisknutí tlačítka,
-


při zastavení motoru,
-


automaticky pro zabránění
nadměrné spotřeby elektrické
energie.
větrání

73
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
ODMRAZOVÁNÍ A ODML ž OVÁNÍ
S
PRÁVNÉ POU ž ÍVÁNÍ
Větrací

otvory
"Nechte je otevřené"
Pro optimální rozdělování vháněného
teplého a studeného vzduchu je
vozidlo vybaveno středovými a bočními
naklápěcími difuzory, které mohou být
nasměrovány do stran (vpravo nebo
vlevo) či svisle (nahoru nebo dolů). Pro
pohodlí při jízdě je nezavírejte, spíše je
nasměrujte na okna.
v

ětrací otvory v úrovni nohou a pod
čelním sklem doplňují celý systém.
Nezakrývejte otvory nacházející se
u čelního skla a otvory pro odvod
vzduchu v zavazadlovém prostoru.
Prachový filtr / filtr zachycující
pachy (s aktivním uhlím)
tento filtr umožňuje zachycovat
některé prachové částečky a omezovat
pronikání pachů.
Dbejte na dobrý stav filtru a nechte

pravidelně měnit všechny filtrační vložky.
k

apitola 7, část " k ontroly".
Klimatizace
klimatizace musí být používána pouze
při zavřených oknech bez ohledu
na roční období. Jestliže je však po
delším stání vozidla na slunci teplota
v interiéru příliš vysoká, neváhejte
vyvětrat krátce prostor pro cestující
otevřením oken.
Používejte co možná nejvíce režim
aut

o , protože umožňuje optimální
řízení všech následujících funkcí:
rychlost ventilátoru, teplota v interiéru,
rozdělování proudu vzduchu, režim
vstupu vnějšího vzduchu nebo
recirkulace vnitřního vzduchu.
a

by se systém uchoval v bezvadném
stavu, zapínejte ho nejméně jednou
či dvakrát měsíčně, na alespoň 5
až
10
minut.
Jestliže zařízení nechladí, nepoužívejte
ho a obraťte se na servis sítě
C
itro ËN nebo na jiný odborný servis.
Automatický režim: program pro
dobrý výhled
Pro rychlé odmlžení nebo odmrazení
oken (velká vlhkost, velký počet
cestujících, námraza) nemusí být
program komfort (
auto
) dostatečně
účinný.
v

takovém případě zvolte program pro
dobrý výhled.
r
ozsvítí se kontrolka
tohoto programu.
Program zapíná klimatizaci, ventilátor
a rozdělení proudu vzduchu je řízeno
optimálním způsobem směrem k
čelnímu sklu a bočním oknům.
Program vypíná recirkulaci vzduchu v
interiéru. Při chlazení vzduchu dochází ke
kondenzaci par a nashromážděná
voda vytéká pod vozidlo, proto se
pod ním po zastavení může objevit
loužička.
ERGONOMIE A KOMFORT
4
větrání

74
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015

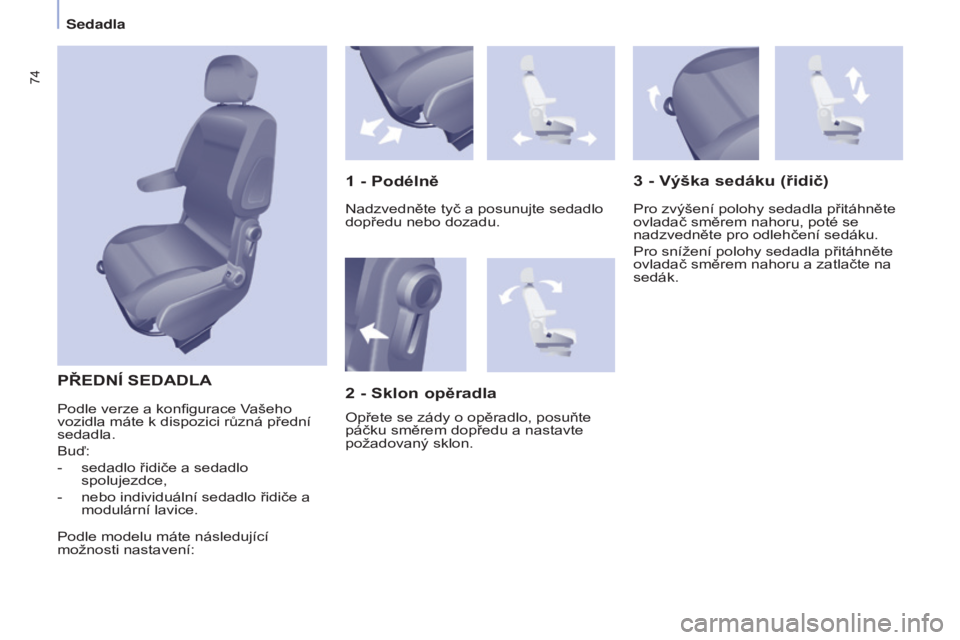

PŘEDNÍ SEDADLA
1

-
Podélně
3
-
Výška sedáku (řidič)
Pro zvýšení polohy sedadla přitáhněte
ovladač směrem nahoru, poté se
nadzvedněte pro odlehčení sedáku.
Pro snížení polohy sedadla přitáhněte
ovladač směrem nahoru a zatlačte na
sedák.
2 - Sklon opěradla
opřete se zády o opěradlo, posuňte
páčku směrem dopředu a nastavte
požadovaný sklon. Nadzvedněte tyč a posunujte sedadlo
dopředu nebo dozadu.
Podle verze a konfigurace
vašeho
vozidla máte k dispozici různá přední
sedadla.
Buď:
-

sedadlo řidiče a sedadlo
spolujezdce,
-


nebo individuální sedadlo řidiče a
modulární lavice.
Podle modelu máte následující
možnosti nastavení:
Sedadla

75
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Nikdy nejezděte s demontovanými
opěrkami hlavy. o pěrky hlavy
musí být při jízdě namontované a
správně seřízené.
Loketní opěrka Ovladače vyhřívání předních
sedadel
každé individuální sedadlo vpředu
může být vybaveno ovladačem
vyhřívání, umístěným na boční části
sedáku.
u

lavice 2+1 se ovladačem na sedadle
řidiče zapíná a vypíná vyhřívání
bočního sedadla lavice.
Jedno stisknutí zapne vyhřívání.
Nové stisknutí jej vypne.
SEDADLO SPOLUJEZDCE
Výška

opěrky hlavy
opěradlo samostatného sedadla
spolujezdce je možno sklopit a využít
jako psací stolek.
tato poloha umožňuje rovněž
přepravovat uvnitř vozidla dlouhý
náklad.
Sklápění opěradla
Přitáhněte páčku směrem dopředu a
skloňte opěradlo.
Při zpětné montáži zaklapněte loketní
opěrku ve svislé poloze.
Za přítomnosti loketní opěrky současně
s doplňkovou konzolou je nutno pro
sklopení sedadla spolujezdce do
polohy stolku demontovat konzolu
nebo loketní opěrku.
Pro zvýšení polohy vysuňte opěrku
svisle směrem nahoru.
Pro snížení polohy stiskněte tlačítko a
zasuňte opěrku svisle směrem dolů.
Nastavení je správné, když je horní
kraj opěrky v úrovni temene hlavy.
Pro vytažení opěrky ze sedadla
zatlačte na tlačítko a vytáhněte opěrku
směrem nahoru.
Při zpětném nasazování zasuňte tyčky
opěrky do otvorů v opěradle. Zasunujte
je v ose opěradla.
Pro uvedení loketní opěrky do svislé
polohy ji zvedněte až do zajištění.
Sklopte loketní opěrku pro její uvedení
do polohy pro používání.
Pro demontování opěrky ji nejprve
dejte do svislé polohy, poté zatlačte na
odjišťovací tlačítko a vysuňte ji.
Narovnávání opěradla
Přitáhněte páčku směrem dopředu
a zvedněte opěradlo až do zajištěné
polohy.
ERGONOMIE A KOMFORT
4
Sedadla

76
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Poloha "mobilní kancelář"
Přitáhněte jazýček na spodním kraji
sedadla pro sklopení opěradla, které je
opatřené psacím stolkem vybaveným
příchytným páskem.
Pro narovnání opěradla přitáhněte
jazýček a doprovázejte rukou pohyb
opěradla až do zajištěné polohy.
Při manipulacích dbejte na to, aby
nedošlo k zachycení jazýčku pod
sedákem.Úložný prostor pod sedákem
Zvedněte prostřední sedák pro
zpřístupnění úložného prostoru.
Prostor je možno zabezpečit visacím
zámkem (není dodáván).KABINA Ex
TENSO
Střední

sedadlo
Před každým navrácením sedadla
do zajištěné polohy, že jsou
koncovky bezpečnostních pásů
viditelné a že se cestující mohou
připoutat příslušnými pásy.
Sedadlo je vybavené tříbodovým
bezpečnostním pásem, jehož horní
vodítko je upevněné k žebříkové
oddělovací přepážce za řidičem.
Sedadla

77
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Zvednutá poloha sedáku
Nadzvedněte žlutou páčku, umístěnou
u nohy sedadla, pro odjištění a
zvednutí sedáku k opěradlu až do
zajištěné polohy.
tato poloha umožňuje přepravovat v
kabině vysoký náklad.
Pro vrácení sedáku na místo
zatlačte na žlutou páčku, umístěnou
pod sedákem, sklopte celek až do
narovnání a zajištění sedadla na
podlaze v provozní poloze.
Boční sedadloSložená poloha
Přitáhněte jazýček, který se nachází na
horním kraji sedadla, v místě opěrky
hlavy, a sklopte celek, přičemž jeho
pohyb doprovázejte rukou.
Sedadlo se zasune do podlahy
předního místa a podlaha vpředu tak
navazuje na podlahu nákladového
prostoru.
tato poloha umožňuje přepravovat ve
vozidle se zavřenými dveřmi náklad
dlouhý až 3

m (3,25 m u dlouhých
verzí).
ve složené poloze je možno zatížit
opěradlo maximálně 50

kg.
Pro vrácení sedadla na místo zvedněte
opěradlo až do zajištění celku na
podlaze v provozní poloze.
Jeho opěradlo má kovovou kostru.
ERGONOMIE A KOMFORT
4
Sedadla

78
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
USPOŘÁDÁNÍ
Příklady
různých uspořádání, spojujících pohodlí a praktičnost
všechny manipulace smějí
být prováděny výhradně při
stojícím vozidle.
Sedadla
