2017 Alfa Romeo Stelvio Betriebsanleitung (in German)

MOTOR
Motor 2.0 T4 MAir280 PS
ZyklusOtto
Zylinderzahl und
Anordnung4, in Reihe
Durchmesser und Kolbenhub (mm) 84 / 90
Gesamthubraum (cm³)1995
Verdichtungsverhältnis10 ± 0,35
Max. Leistung (EWG) (kW)206
Max. Leistung (EWG) (PS)280
Entsprechende Drehzahl (U/min)5250
Max. Drehmoment (EWG) (Nm)400
Maximales Drehmoment (EWG) (kgm) 40,8
Entsprechende Drehzahl (U/min)2250
KraftstoffBleifreies Benzin 95 R.O.Z. (Spezifikation EN228)
183

FELGEN UND REIFEN
SERIENMÄSSIGE FELGEN UND REIFEN
179)
Version Felgen Reifen Winterreifen
2.0 T4 MAir17 x 7.5J 225/65R17
235/65 R17
17 x 8J 235/65 R17
18 x 8J 235/60 R18
235/60 R18 19 x 8J 235/55 R19
20 x 8.5J 255/45 R20
Notrad
(wo vorhanden)195/75 18 —
ANMERKUNG Im Fahrzeugbrief sind alle zugelassenen Reifen eingetragen
184
TECHNISCHE DATEN

FÜLLDRUCK BEI KALTEM REIFEN
Bei warmgelaufenem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten
Wert des Reifendrucks kalt kontrollieren.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
Motor 2.0 T4 MAir
ReifenLeer/halb beladen Voll beladen
Vorn Hinten Vorn Hinten
225/65 R17 2,1 2,3 2,3 2,6
235/65
R17
2,1
(*)2,3(*)2,3(*)2,6(*)
235/60 R18
2,1(*)2,3(*)2,3(*)2,6(*)
235/55 R19 2,1 2,3 2,3 2,6
255/45 R20 2,1 2,3 2,3 2,6
195/75 18
(Notrad)3,0
(*) Geeignete Drücke für alle Reifentypen (Sommerreifen und Winterreifen)
185

SCHNEEKETTEN
76)
Versionen mit Hinter- und Allradantrieb
Es ist möglich, an allen Reifen 9 mm-Schneeketten zu montieren, ausgenommen ist jedoch der Typ R20.
Es wird empfohlen, Schneeketten zu verwenden, die über das Alfa Romeo-Servicenetz erhältlich sind.
Hinweis
Die Verwendung von Schneeketten unterliegt den geltenden Vorschriften der einzelnen Länder. In einigen Ländern können die Reifen
mit dem Kürzel M+S (Mud and Snow) auch für den Winter benutzt werden. Ihre Verwendung ist somit der Benutzung von
Schneeketten gleich gestellt.
Die Schneeketten dürfen nur auf die Reifen der Hinterräder aufgezogen werden.
Die Spannung der Schneeketten nach einigen Metern Fahrt nochmals kontrollieren.
ZUR BEACHTUNG Der Einsatz von Schneeketten mit Reifen der nicht originalen Größe könnten das Fahrzeug beschädigen.
ZUR BEACHTUNG Der Einsatz von Reifen einer anderen Größe oder Typs (M+S, Winterreifen) an den Vorder- und Hinterräder kann
die Fahrbarkeit des Fahrzeugs beeinträchtigen: Gefahr des Verlusts der Fahrzeugkontrolle und von Unfällen.
ZUR BEACHTUNG
179)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
ZUR BEACHTUNG
76)Mit montierte Ketten nur mit mäßiger Geschwindigkeit fahren, maximal 50 km/h. Vermeiden Sie Löcher und fahren Sie nicht über Stufen oder
auf Randsteine und fahren Sie keine langen Strecken, die nicht verschneit sind, um das Fahrzeug und die Straße nicht zu beschädigen.
186
TECHNISCHE DATEN

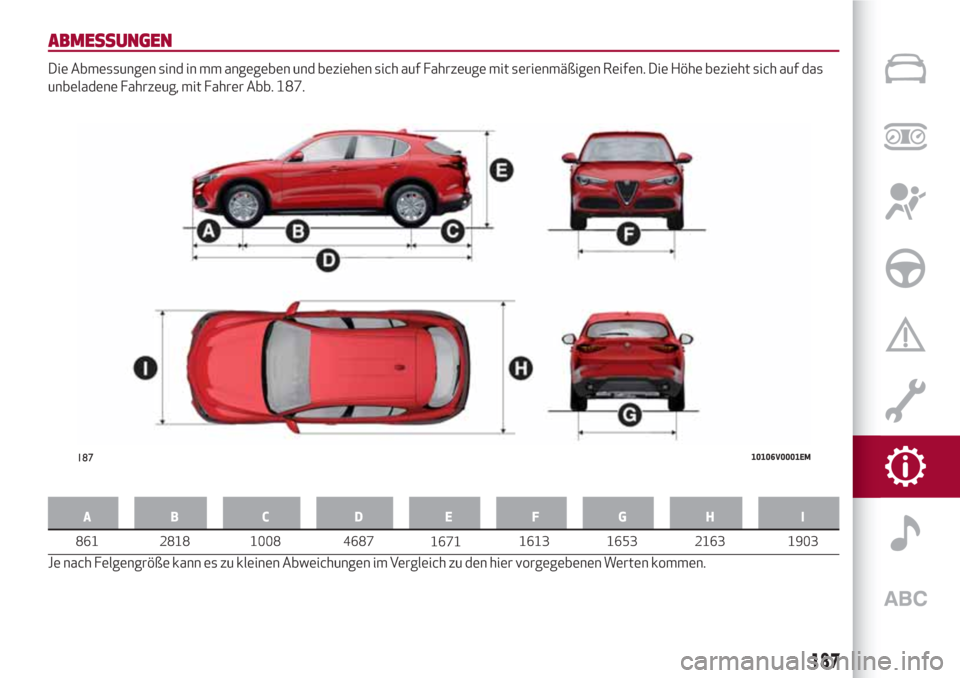

ABMESSUNGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug, mit Fahrer Abb. 187.
AB C D EFGH I
Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen Werten kommen.
18710106V0001EM
187
8
Û
Ö2818 10
Õ
Ý4687 161
Ø16
Ú
Ø2163 1903
16
Ü
Ö

GEWICHTSANGABEN
Gewichte (kg)Motor 2.0 T4 MAir
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem Kraftstofftank und ohne Optionals) 1660
Nutzlast einschließlich F
ahrer
(*)640
Zulässiges Gesamtgewicht
(**)
- Vorderachse1070
- Hinterachse1320
- Gesamt2300
Anhängelasten
- Gebremster Anhänger2300
- Ungebremster Anhänger750
Max. zulässige Dachlast75
Max. Last auf dem Kugelkopf (gebremster Anhänger) 95
(*) Sind Sonderausstattungen vorhanden (z.B. Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleichbleibendem
zulässigem Gesamtgewicht die Zuladung abnimmt.
(**) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder der
Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
188
TECHNISCHE DATEN

FÜLLMENGEN
Motor 2.0 T4 MAir280 PS
Kraftstofftank (Liter)64
einschließlich einer Reserve von (Liter) 9,6
Kühlanlage Primärbehälter (Liter) 9,25
Kühlanlage Sekundärbehälter (Liter) 5,25
Ölwanne und Filter (l)5,2
Hydraulischer Bremskreis (Liter) 0,9
Behälter Scheibenwaschanlage (Liter) 4,1
Automatikgetriebe AWD (Liter)9,3
Automatikgetriebe RWD (Liter)
Differential RDU 230-LSD (Liter) 0,9
Differenzial RDU 210-eLSD (wo vorhanden) (Liter) 1,4
Differential RDU 210/215-LSD (Liter) 1,1
Verteiler AWD System FAD (Liter) 0,5
Verteiler AWD System TRANSFER CASE (Liter) 0,7
189
9,3

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung vorgesehenen
Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und
Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
77)
EIGENSCHAFTEN DER PRODUKTE
MOTORSCHMIERUNG
Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
Benzinmotoren
2.0 T4 MAirS
AE 0W-30
ACEA C2
API SN9.55535–GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N°F020.B12Gemäß Plan für die
programmierte Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe zulässig,
deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen nicht garantiert.
190
