2017 Alfa Romeo Stelvio Betriebsanleitung (in German)

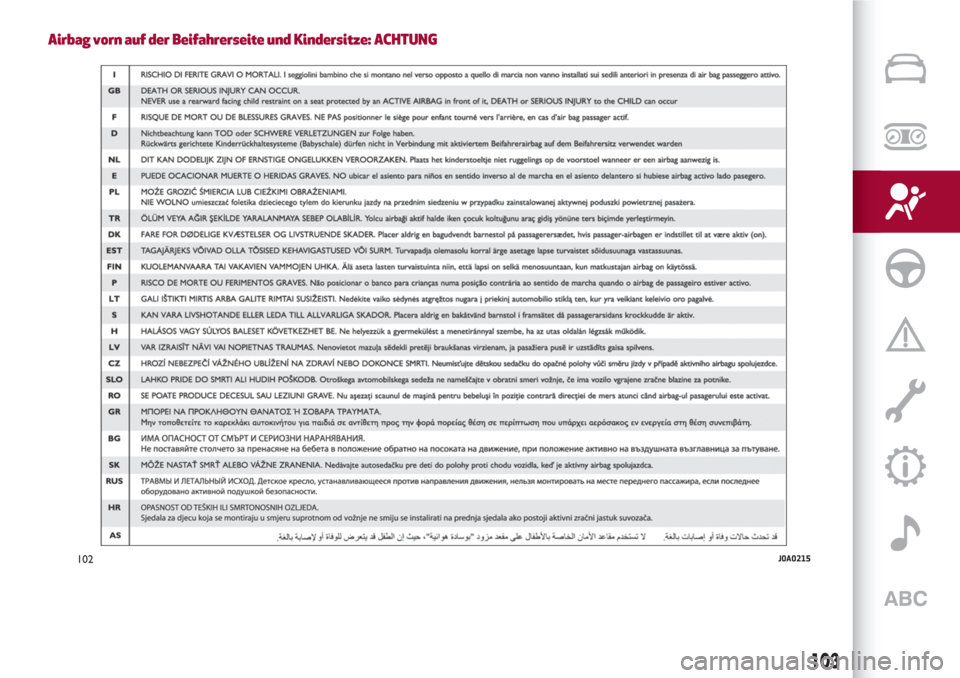

Airbag vorn auf der Beifahrerseite und Kindersitze: ACHTUNG
102J0A0215
103

SEITENAIRBAGS
Um den Schutz der Insassen zu
optimieren, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) und
Fensterairbags (Window bag)
ausgestattet.
Sidebag
Sie bestehen aus zwei Kissen in den
Rückenlehnen der Vordersitze
Abb. 103 und schützen das Becken und
die Schultern der Insassen bei einem
mittleren/schweren Seitenaufprall.
Sie sind mit dem Schild „AIRBAG”
versehen, das auf der Außenseite der
Vordersitze aufgenäht ist.
Window bag
Er besteht aus einem „Vorhang”-Kissen
hinter der seitlichen Verkleidung des
Daches und ist mit speziellen Blenden
Abb. 104 abgedeckt.Sie haben die Aufgabe, den Kopf der
vorderen und hinteren Insassen bei einem
seitlichen Aufprall durch die große
Oberfläche der Kissen zu schützen.
Im Falle eines leichten Seitenaufpralls ist
die Aktivierung der Seitenairbags nicht
erforderlich.
Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System, wenn
man eine korrekte Position auf dem Sitz
einnimmt, damit sich der Fensterairbag
korrekt aufbläst.
88) 89) 90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101)
Hinweis
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von Hand
oder an den automatischen
Waschanlagen für Sitze).
Die Aktivierung der Frontairbags
und/oder Sidebags ist möglich, wenn dasFahrzeug einem Aufprall unterliegt, der
den Bereich des Unterbodens betrifft
(z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeugs in
große Löcher oder Straßenunebenheiten,
usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht giftig
und zeigt keinen beginnenden Brand an.
Der Staub könnte jedoch die Haut und die
Augen reizen: waschen Sie sich in diesem
Fall mit Neutralseife und Wasser.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Alfa Romeo-
Servicenetz ausgeführt werden.
Lassen Sie bei einer eventuellen
Verschrottung des Fahrzeugs die
Airbag-Anlage vom Alfa Romeo-
Servicenetz deaktivieren.
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine Funktionsstörung
des Systems.10306106V0004EM
10406106V0005EM
104
SICHERHEIT

ZUR BEACHTUNG
88)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbag auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Entfalten des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen schwer
verletzen könnten.
89)Fahren Sie immer so, dass die Hände am
Lenkradkranz liegen, damit sich, bei einer
Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht mit
nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen und
sich gut mit dem Rücken daran anlehnen.
90)Der Beifahrer-Airbag kann über das
Connect System im Hauptmenü durch
Auswahl der folgenden Punkte deaktiviert
werden: „Einstellungen”; „Sicherheit”;
„Airbagmodul der Beifahrerseite” und
„Deaktivierung”.
91)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
92)Den Kopf, die Arme oder die Ellenbogen
nicht auf die Tür, die Fenster und im Bereich
des Window Bag aufstützen, um mögliche
Verletzungen während des Aufblasens zu
vermeiden.
93)Nie den Kopf, die Arme oder die Ellbogen
aus den Fenstern herausragen lassen.94)Leuchtet die Kontrollleuchte
beim
Betätigen der Startvorrichtung in die
Position MAR nicht auf oder bleibt sie
während der Fahrt aktiviert, ist es möglich,
dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall
können die Airbags oder die Gurtstraffer bei
einem Unfall nicht oder auch (in wenigen
Fällen) fälschlicherweise aktiviert werden.
Suchen Sie, bevor Sie die Fahrt fortsetzen,
den Alfa Romeo-Servicenetz auf und lassen
Sie das System umgehend kontrollieren.
95)Bei einigen Versionen leuchtet bei einer
Störung der LED
OFF(auf der vorderen
Innenleuchte) die Kontrollleuchteauf der
Instrumententafel auf.
96)Die Rückenlehnen der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
97)Nicht mit Gegenständen auf dem Schoß
oder vor dem Brustkorb und noch weniger
mit Pfeife, Bleistiften usw. zwischen den
Lippen fahren. Bei einem Unfall mit Auslösen
des Airbags könnten dadurch schwere
Verletzungen entstehen.
98)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser muss
das Airbag-System vom Alfa
Romeo-Servicenetz überprüft werden.
99)Der Ausfall der Kontrollleuchte eines
Airbag-Fehlers wird durch das Aufleuchten
eines Airbag-Fehler-Symbols auf dem
Display der Instrumententafel und eine
entsprechende Fehlermitteilung angezeigt.
Die pyrotechnischen Ladungen werden nicht
deaktiviert. Suchen Sie, bevor Sie die Fahrt
fortsetzen, den Alfa Romeo-Servicenetz auf
und lassen Sie das System umgehend
kontrollieren.100)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen, die
zwischen den beiden Betätigungsgrenzen
liegen, ist es deshalb normal, wenn nur die
Gurtstraffer in Aktion treten.
101)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen, da
die Frontairbags bei einem frontalen
Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst werden, nur durch
die Sicherheitsgurte geschützt, die deshalb
immer angelegt werden müssen.
105

106
Diese Seite wurde absichtlich freigelassen

Werfen wir nun einen Blick in die „Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine Möglichkeiten nutzen können. Sie
erfahren, wie Sie unter allen Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen können, dem Ihr Komfort
und Ihr Geldbeutel wichtig ist.
ANLASSEN UND FAHRT
ANLASSEN DES MOTORS........................108
BEIM PARKEN...............................109
AUTOMATIKGETRIEBE..........................111
SYISTEM “Alfa DNA™”...........................114
START&STOPEVO............................115
SPEED LIMITER..............................117
CRUISE CONTROL.............................117
ACTIVE CRUISE CONTROL........................119
PARK SENSORS-SYSTEM . .......................128
LANE DEPARTURE WARNING SYSTEM (LDW)
(Spurhalteassistent) ............................130
HINTERE KAMERA
(Rear Back-up Camera / Dynamic Gridlines).............132
AUFTANKEN DES FAHRZEUGS.....................133
ZIEHEN VON ANHÄNGERN . . .....................134

ANLASSEN DES MOTORS
ANLASSEN DES MOTORS
Vor dem Anlassen des Fahrzeugmotors,
den Sitz, die Innen- und Außenspiegel
einstellen und den Sicherheitsgurt
korrekt anschnallen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Bei Bedarf werden am Display die
Meldungen über den Startvorgang
angezeigt.
102) 103) 104)
28) 29) 30)
Vorgehensweise:
Die elektrische Handbremse
einschalten und den Modus P (Parking)
oder N (Leerlauf) aktivieren.
Das Bremspedal ohne Betätigung des
Gaspedals voll durchtreten.
Kurz die Start-Taste drücken.
Wenn der Motor nicht innerhalb von
einigen Sekunden anspringt, den Vorgang
wiederholen.
Wenden Sie sich an das Alfa
Romeo-Servicenetz, wenn die Störung
fortbesteht.
FEHLSTART DES MOTORS
Anlassen des Motors (Keyless Start)
mit entladener Batterie des
elektronischen Schlüssels
Wenn der Druck der Taste am Schlüssel
keine Auswirkung hat, könnte die
Batterie des elektronischen Schlüssels
entladen sein. Das System erkennt somit
den elektronischen Schlüssel an Bord des
Fahrzeugs nicht und am Display wird eine
entsprechende Fehlermeldung
eingeblendet.
ABSTELLEN DES MOTORS
30)
Den Motor wie folgt abstellen:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt.
den Modus P (Parking) aktivieren.
Bei Motor im Leerlauf die Taste Start
drücken.
Fahrzeuge mit elektronischem
Schlüssel (Keyless Start)
Bei Geschwindigkeit über 8 km/h ist es in
jedem Fall möglich, den Motor
abzuschalten, wenn der Schalthebel nicht
auf Modus P (Parken) steht. Den Motor in
diesem Fall ausschalten, indem man die
Taste der Startvorrichtung lange oder
innerhalb weniger Sekunden 3 Mal
hintereinander drückt.
ZUR BEACHTUNG
102)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
103)Solange, wie der Motor nicht gestartet
wurde, ist das elektrohydraulische
Bremssystem nicht aktiv. Daher ist der zu
tretende Weg des Bremspedals länger, als
beim normalen Betrieb. Dies ist kein
Anzeichen für eine Störung.
104)Unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung von
Bergabfahrten vermeiden. Diese Manöver
können den Katalysator beschädigen.
ZUR BEACHTUNG
28)In der ersten Benutzungszeit, d.h.
während der ersten 1600 km (1000 Meilen)
sollten dem Fahrzeug keine
Höchstleistungen abverlangt werden (z. B.
extrem hohe Beschleunigungen, lange Fahrt
bei höchsten Drehzahlen, äußerst starkes
Bremsen usw.).
29)Bei abgestelltem Motor die
Startvorrichtung nicht auf ON stehen lassen,
um zu vermeiden, dass unnötige
Stromaufnahme die Batterie entlädt.
30)Das „Gasgeben” vor dem Abstellen des
Motors ist sinnlos, verbraucht nutzlos
Kraftstoff und ist für den Motor schädlich.
108
ANLASSEN UND FAHRT

BEIM PARKEN
105) 106) 107)
ZUR BEACHTUNG Beim Parken des
Fahrzeugs immer die Feststellbremse
aktivieren, die Räder auslenken und die
Räder (an starken Gefällen) mit Keilen
oder Steinen sichern; außerdem wie folgt
vorgehen:
den Modus P (Parking) aktivieren.
beim Verlassen des Fahrzeugs immer
den Schlüssel mitnehmen.
ZUR BEACHTUNG Vor dem Aussteigen
aus dem Fahrzeug immer die elektrische
Feststellbremse aktivieren.
ELEKTRISCHE FESTSTELLBREMSE
Das Fahrzeug ist mit einer elektrischen
Feststellbremse ausgestattet, die einen
besseren Einsatz und Leistung
gegenüber einer manuellen Betätigung
gewährleistet.
Die elektrische Feststellbremse ist mit
einem Schalter auf der Mittelkonsole
Abb. 105, einem Zangenmotor für die
beiden Hinterräder und einem
elektronischen Steuermodul versehen.Die elektrische Feststellbremse kann auf
zwei Arten eingerückt werden:
Manuell, durch Drücken der Taste auf
der Mittelkonsole;
Automatischmit „Safe Hold” oder
„Auto Park Brake”.
ZUR BEACHTUNG Normalerweise wird
die elektrische Feststellbremse
automatisch beim Abstellen des Motors
gezogen. Die Funktion kann über das
Connect-System im Hauptmenü unter
folgenden Punkten aktiviert/deaktiviert
werden: „Einstellungen“,
„Fahrerassistenz“ und „automatische
Feststellbremse“.
ZUR BEACHTUNG Im Falle einer Störung
der Batterie kann die elektrische
Feststellbremse nur nach einem Ersatz
der Batterie ersetzt werden.
Manuelle Aktivierung der
Feststellbremse
Um die elektrische Feststellbremse bei
stehendem Fahrzeug manuell zu
aktivieren, den Schalter am Mitteltunnel
kurz ziehen.
Während der Arretierung der
elektrischen Feststellbremse können
Funktionsgeräusche aus dem
Fahrzeugheck auftreten.
Wenn die Feststellbremse bei
getretenem Bremspedal eingerückt wird,
könnte sich das Pedal etwas bewegen.
Wenn die elektrische Feststellbremse
auf der Instrumententafel betätigt wird,
leuchten die Kontrollleuchte
und die
LED auf dem Schalter Abb. 105 auf.
ZUR BEACHTUNG Leuchtet die
Electronic-Parking-Brake-
Kontrollleuchte sind einige Funktionen
der elektrischen Feststellbremse
deaktiviert. In diesem Fall ist der Fahrer
für die sichere Betätigung der Bremse
und die Parkmanöver selbst
verantwortlich.
Sollte es unter besonderen Umständen
erforderlich sein, die Bremse bei
fahrendem Fahrzeug zu betätigen, den
Schalter am Mitteltunnel solange ziehen,
solange die Feststellbremse aktiviert
sein soll.
Die Kontrollleuchte
leuchtet, wenn
10507046V0001EM
109

die Hydraulikanlage vorübergehend nicht
verfügbar ist und die Servounterstützung
der Bremse durch Elektromotoren
erfolgt.
In diesem Fall schaltet automatisch das
Stopplicht ein, wie es für einen normalen
Bremsvorgang der Fall ist, wenn das
Bremspedal betätigt wird.
Um den Bremsanforderung bei
fahrendem Fahrzeug zu unterbrechen,
den Schalter auf der Mittelkonsole
loslassen.
Wird das Fahrzeug hierdurch auf eine
Geschwindigkeit unter 3 km/h
abgebremst und der Schalter weiterhin
gezogen, schaltet sich die
Feststellbremse definitiv ein.
ZUR BEACHTUNG Wenn das Fahrzeug
mit aktivierter elektrischer
Feststellbremse gefahren wird oder die
elektrische Feststellbremse oft zum
Abbremsen des Fahrzeugs benutzt wird,
könnte die Bremsanlage mit der Zeit
stark beschädigt werden.
Manuelles Ausschalten der elektrischen
Bremsanlage
Um die Feststellbremse manuell zu lösen,
muss die Startvorrichtung auf Position
ON stehen. Außerdem muss das
Bremspedal getreten und kurz der
Schalter auf der Mittelkonsole gedrückt
werden.Während der Arretierung der
elektrischen Feststellbremse können
Funktionsgeräusche aus dem
Fahrzeugheck auftreten.
Nach dem Ausschalten der elektrischen
Feststellbremse erlöschen die
Kontrollleuchte
auf der
Instrumententafel und die LED auf dem
Schalter Abb. 105.
Bleibt die Kontrollleuchte
auf der
Instrumententafel auch bei gelöster
elektrischer Feststellbremse
eingeschaltet, weist dies auf eine
Störung hin. Wenden Sie sich in diesem
Fall an das Alfa Romeo-Servicenetz.
ZUR BEACHTUNG Nie die Position P
(Parken) als Ersatz der elektrischen
Feststellbremse benutzen. Wenn das
Fahrzeug geparkt wird, immer die
elektrische Feststellbremse einrücken,
um Verletzungen oder Schäden durch ein
unkontrolliertes Wegrollen des
Fahrzeugs zu vermeiden.
BETRIEBSWEISE DER ELEKTRISCHEN
FESTSTELLBREMSE
Die elektrische Feststellbremse
funktioniert folgendermaßen:
„Dynamischer Betrieb”: Den Schalter
während der Fahrt ständig ziehen;
„Statische Ein- und Ausschaltung”: Bei
stehendem Fahrzeug kann die elektrische
Feststellbremse eingerückt werden,indem der Schalter am Mitteltunnel nur
einmal gezogen wird. Um die
Feststellbremse auszuschalten, muss der
Schalter zusammen mit dem Bremspedal
gedrückt werden.
„Drive Away Release”(wo vorhanden):
Die elektrische Feststellbremse wird
automatisch gelöst, wenn der
Sicherheitsgurt auf der Fahrerseite
angeschnallt ist und die Absicht des
Fahrers, loszufahren, ermittelt wird
(durch Einlegen des Vor- oder
Rückwärtsgangs).
„Safe Hold”: Wenn die
Fahrzeuggeschwindigkeit unter 3 km/h
sinkt, die Betriebsart des Getriebes nicht
auf P (Parking) gestellt ist und ermittelt
wird, dass der Fahrer die Absicht hat,
auszusteigen, wird die elektrische
Feststellbremse automatisch aktiviert,
um das Fahrzeug sicher im Stand zu
halten.
„Auto Park Brake”: Sinkt die
Geschwindigkeit des Fahrzeugs unter
3 km/h, wird die elektrische
Feststellbremse automatisch aktiviert,
wenn der Getriebehebel auf Modus P
(Parking) geschoben wird. Wenn die
Handbremse eingerückt ist und auf die
Räder wirkt, leuchtet die LED am
Schalter am Mitteltunnel
Abb. 105 zusammen mit der
Kontrollleuchte
an der
Instrumententafel. Jede einzelne
110
ANLASSEN UND FAHRT
