2017 Alfa Romeo MiTo Ägarmanual (in Swedish)

skyddas av specifika säkringar. För ett
eventuellt byte, kontakta Alfa Romeos
servicenät.
SÄKRINGSDOSOR
Säkringarna sitter samlade i tre grupper, i
boxar i motorrummet, i
instrumentbrädan och inuti
bagageutrymmet.
Styrenhet i motorrummet
29)
Den sitter bredvid batteriet bild 88: för
åtkomst till säkringarna skruva loss
skruvarna 1 bild 87 och ta bort kåpan 2.
Siffrorna för de komponenter som
skyddas av respektive säkringarna
motsvarar indikationerna på insidan av
locket. När du har bytt ut en säkring ska
du se till att locket 2 till säkringsdosan är
ordentligt stängt.Säkringsbox på instrumentpanelen
För åtkomst till säkringarna bild 90 ska
du sänka luckan 1 bild 89. Ta därefter tag
i locket 2 med en hand, i området som
indikeras på bilden, och ta bort det i
pilens riktning för att först frigöra de
invändiga hållarna 3 och därefter flikarna
4.
87A0J0126C
88A0J0417C
89A0J0334C
111
VERSIONER MED LPG-SYSTEM
(om tillgänglig)
Komponenterna i LPG-anläggningen

Säkringsbox i bagageutrymmet
För att komma åt säkringsdosan
bild 92 som sitter på vänster sida i
bagageutrymmet öppnar du
inspektionsluckan (som visas i bild 91 ).
90A0J0205C
91A0J0264C
92A0J0175C
112
I NÖDLÄGE

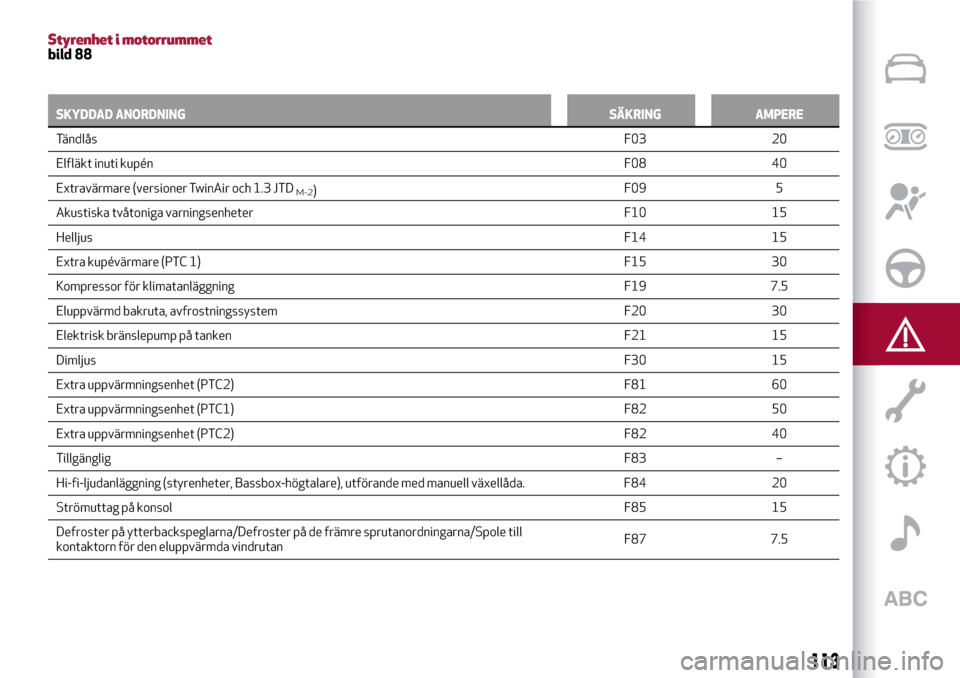

Styrenhet i motorrummetbild 88
SKYDDAD ANORDNINGSÄKRING AMPERE
TändlåsF03
20
Elfläkt inuti kupénF08 40
Extravärmare (versioner TwinAir och 1.3 JTD
M-2)F09 5
Akustiska tvåtoniga varningsenheter F10 15
HelljusF14 15
Extra kupévärmare (PTC 1)F15 30
Kompressor för klimatanläggning F19 7.5
Eluppvärmd bakruta, avfrostningssystem F20 30
Elektrisk bränslepump på tanken F21 15
DimljusF30 15
Extra uppvärmningsenhet (PTC2) F81 60
Extra uppvärmningsenhet (PTC1) F82 50
Extra uppvärmningsenhet (PTC2) F82 40
TillgängligF83 –
Hi-fi-ljudanläggning (styrenheter, Bassbox-högtalare), utförande med manuell växellåda. F84 20
Strömuttag på konsolF85 15
Defroster på ytterbackspeglarna/Defroster på de främre sprutanordningarna/Spole till
kontaktorn för den eluppvärmda vindrutanF87 7.5
113

Säkringsbox på instrumentpanelenbild 90
SKYDDAD ANORDNINGSÄKRING AMPERE
TillgängligF12
–
Omställare för strålkastarinriktningen F13 5
INT/A Relä till shuntmodulen i motorrummet F31 5
Matning av EOBD-diagnosuttaget /Uconnect
™/ Larmsiren / Larmets volymetriska sensorer
/ Elfläkt / TPMS-system / Reglage till de elektriska speglarna / Klimatanläggningens reglageF36 15
Stoppljusens brytare (NA) / instrumentpanelnod / omställare för strålkastarinriktningen F37 5
Centrallås till dörrar och baklucka F38 15
Pump vindrutespolare/bakrutespolare F43 20
Fönsterhiss (förarsida)F47 20
Fönsterhiss (passagerarsida)F48 20
Parkeringssensorer, belysning av reglage, elektrokromatisk spegel, regn-/skymningssensor,
soltak, TPMS-system, belysning av cigarrettändaren, S.B.R.-systemets listF49 5
Klimatanläggningens reglage, förberedd anläggning för bilradion,
Bluetooth®, stoppljusens
brytare (NC), kopplingsbrytare, backbrytare, flödesmätare (dieselversioner), sensor för
vatten i dieselfiltret (dieselversioner)F51 5
Instrumentpanelens nodF53 5
114
I NÖDLÄGE

Säkringsbox i bagageutrymmetbild 92
SKYDDAD ANORDNINGSÄKRING AMPERE
System för att öppna eltaketF1
20
Bagageutrymmets strömuttag F3 15
Sätesvärmare framF6 15
OBSERVERA!
28)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
29)Om du behöver tvätta motorrummet, ska du vara noga med att inte rikta in vattenstrålen direkt mot säkringsboxen och vindrutetorkarnas
drivmotorer.
VARNING
112)Om säkringen skulle brinna igen, kontakta Alfa Romeos servicenät.
113)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND.
114)Om en huvudsäkring skulle brinna (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), kontakta Alfa Romeos servicenät.
115)Innan en säkring byts ut, kontrollera att tändningsnyckeln har ställts på STOP att du har tagit ut nyckeln, om mekanisk, och att ha stängt av
och/eller kopplat ifrån alla förbrukare.
116)Om en huvudsäkring för skydd av säkerhetssystemen (airbagsystemet, bromssystemet), framdrivningssystemen (motorsystemet,
växelsystemet) eller körsystemet aktiveras, vänd dig till Alfa Romeos servicenät.
115

BYTA HJUL
DOMKRAFT
117) 118) 119) 120) 121) 122)
30) 31)
Bra att veta:
Domkraften väger 1,76 kg.
Domkraften kräver inte någon
inställning.
Domkraften kan inte repareras. Vid
skada ska den bytas ut mot en annan
originaldomkraft.
Inget verktyg, förutom veven, får
monteras på domkraften.
Domkraftens underhåll
Undvik ansamlingar av smuts på
snäckdreven.
Håll snäckdrevet smort.
ändra inte domkraften av vilken orsak
som helst.
Förhållanden då domkraften inte
används
när temperaturen är under -40° C
på sandig eller lerig mark
på ojämn mark
på starkt lutande väg
I extrema klimatförhållanden:
regnstormar, tyfoner, cykloner,
snöstormar, stormar osv.
Vid direkt kontakt med motorn eller
för reparationer under bilen.
på båtar.Procedur för att byta hjul
Gör så här för att byta hjul på bilen:
stanna fordonet på en plats där den
inte medför trafikfara och där hjulet kan
bytas på ett säkert sätt. Marken skall
helst vara jämn och tillräckligt kompakt.
Stäng av motorn, dra åt handbromsen
och lägg i 1:ans växel eller backväxeln. Ta
på den orangefärgade reflexvästen
(obligatorisk enligt lag) innan du kliver ut
ur bilen.
Öppna bakluckan och lyft upp mattan i
bagageutrymmet med hjälp av låstungan
1 bild 93.
Skruva loss låsanordningen 1 bild 94,
ta ut verktygslådan 2 och ställ den
bredvid hjulet som ska bytas ut. Ta
därefter fram reservhjulet 3.
För versioner med stålfälgar: sätt in
skruvmejseln i öppningen 1 bild 95 så att
fjädern 2 som håller kvar hjulnavet
snäpper till.
För versioner med fälgar av
lättmetall: rucka något på bilen för att
underlätta avtagningen från navet. Vissa
versioner kan vara utrustade med
lättmetallfälgar med navkapsel bild 96.
För att ta bort navkapseln sätter du in
skruvmejseln i sätena 1 för att göra
fästbultarna tillgängliga. Utför hjulbytet
enligt beskrivningen ovan.
93A0J0104C
94A0J0105C
116
I NÖDLÄGE

Ta nyckeln 1 bild 97 och lossa
fästbultarna cirka ett varv.
Ställ domkraften under bilen, i
närheten av det hjul som ska bytas ut. På
versioner som är försedda med
aerodynamiska plastdetaljer ska du vara
extra försiktig så att man inte skadar
dem.
Aktivera anordningen 1 bild 98 så att
domkraften öppnar sig, tills den övre
delen 2 bild 99 sätts in korrekt på balk 3 ipunkten som indikeras av pilen
.
Underrätta eventuella personer i
närheten om att bilen håller på att lyftas.
De ska hålla sig på avstånd och inte
vidröra bilen förrän den har sänkts ned på
nytt.
Sätt i veven 4 bild 98 i sätet på
anordningen 1, veva upp domkraften så
att den lyfter bilen tills dess att hjulet
befinner sig några centimeter ovanför
marken.
Se till att reservhjulet är rent och utan
smuts på kontaktytan med navet,
eftersom det senare skulle kunna göra
att fästbultarna lossnar.
Montera reservhjulet genom att först
föra in den dubbelgängade bulten i hålet
nära ventilen.
Ta nyckeln 1 bild 97 och skruva fast
fästbultarna ordentligt.
Sänk ned bilen med domkraftens vev 4
bild 98. Ta därefter ut domkraften.
95A0J0236C
96A0J0238C
97A0J0106C
98A0J0062C
99A0J0061C
117

Använd nyckeln 1 för att dra åt
bultarna helt och gå alternativt från en
bult till den motsatta enligt den
nummerordning som visas i bild 100.
Om du byter ut ett hjul av lättmetall,
rekommenderar vi att du placerar det
upp och ned med den estetiska delen
vänd uppåt.
Ersätt så snart som möjligt reservhjulet
mot ett normalt hjul. reservhjulet har
något mindre dimensioner och skapar en
mindre lutning av lastytan i
bagageutrymmet.
TA BORT SUBWOOFER (versioner med
HI-FI Bose-anläggning)
(om tillgänglig)
OBSERVERA! Följande procedur gäller
bara bilar försedda med HI-FI
Bose-ljudanläggning med subwoofer (för
berörda versioner).
Subwoofer och reservhjul
På dessa versioner finns verktygen för
hjulbyte inuti en särskild väska i
bagageutrymmet.
För att ta ut subwoofern gör man så här:
Öppna bakluckan, dra i låstungan som
sitter på beklädnadsmattan och lyft upp
den.
Skruva loss låsanordningen 1 bild 101,
lyft subwoofern och ta sedan bort
kopplingskabeln 2 från kardborrebandet
3.
Stöd subwoofern mot sidan av
bagageutrymmet och ta ut behållaren för
att hämta fram reservhjulet.
Utför hjulbytet enligt beskrivningen
ovan (se "Procedur för att byta hjul").
När arbetet slutförts:
Sätt tillbaka behållaren (med pilen
riktad framåt) i sätet och ställ
subwoofern på den. Var noga med attplacera den enligt anvisningarna på
behållaren bild 102 så att texten "BOSE"
är placerad i korrekt läsriktning.
Ställ kabeln 2 bild 101 mot
kardborrebandet 3 för att undvika
klämning.
Skruva fast blockeringsanordningen
1 och sänk sedan ner bagageutrymmets
matta.
Subwoofer och Fix&Go Automatic-sats.
För att ta fram reparationssatsen
Fix&Go Automatic gör så här:
Öppna bakluckan, dra i låstungan som
sitter på beklädnadsmattan och lyft upp
den.
Ta fram Fix&Go Automatic-satsen
som är placerad till vänster i
bagageutrymmet bild 103.
Pumpa däcket (se avsnittet "Sats
Fix&Go Automatic").
100A0J0271C
101A0J0180C
102A0J0260C
118
I NÖDLÄGE
