2017 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

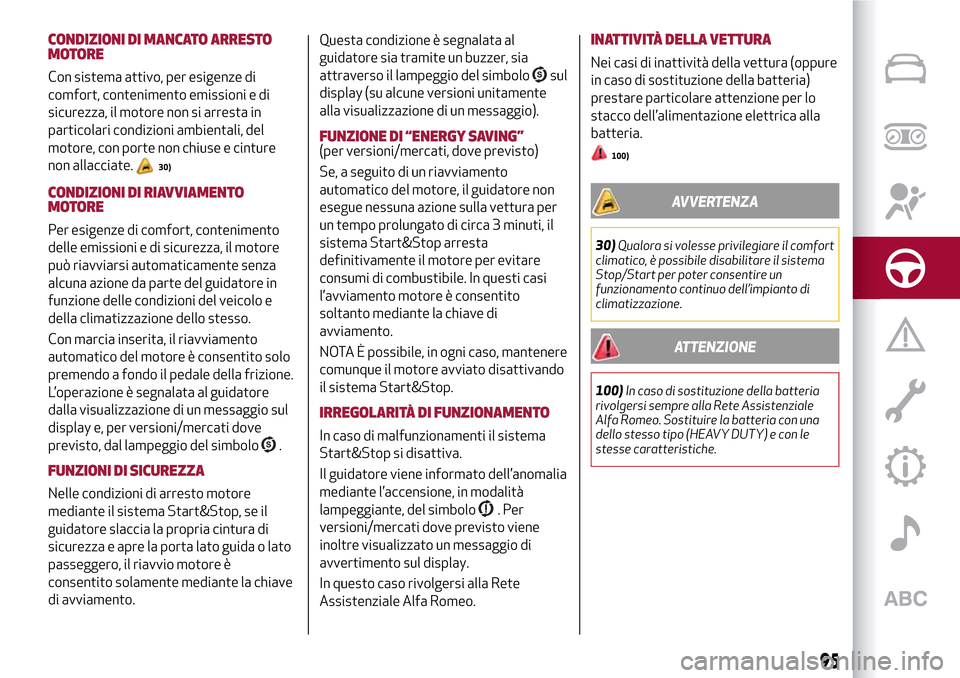

CONDIZIONI DI MANCATO ARRESTO
MOTORE
Con sistema attivo, per esigenze di
comfort, contenimento emissioni e di
sicurezza, il motore non si arresta in
particolari condizioni ambientali, del
motore, con porte non chiuse e cinture
non allacciate.
30)
CONDIZIONI DI RIAVVIAMENTO
MOTORE
Per esigenze di comfort, contenimento
delle emissioni e di sicurezza, il motore
può riavviarsi automaticamente senza
alcuna azione da parte del guidatore in
funzione delle condizioni del veicolo e
della climatizzazione dello stesso.
Con marcia inserita, il riavviamento
automatico del motore è consentito solo
premendo a fondo il pedale della frizione.
L’operazione è segnalata al guidatore
dalla visualizzazione di un messaggio sul
display e, per versioni/mercati dove
previsto, dal lampeggio del simbolo
.
FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore
mediante il sistema Start&Stop, se il
guidatore slaccia la propria cintura di
sicurezza e apre la porta lato guida o lato
passeggero, il riavvio motore è
consentito solamente mediante la chiave
di avviamento.Questa condizione è segnalata al
guidatore sia tramite un buzzer, sia
attraverso il lampeggio del simbolo
sul
display (su alcune versioni unitamente
alla visualizzazione di un messaggio).
FUNZIONE DI “ENERGY SAVING”(per versioni/mercati, dove previsto)
Se, a seguito di un riavviamento
automatico del motore, il guidatore non
esegue nessuna azione sulla vettura per
un tempo prolungato di circa 3 minuti, il
sistema Start&Stop arresta
definitivamente il motore per evitare
consumi di combustibile. In questi casi
l’avviamento motore è consentito
soltanto mediante la chiave di
avviamento.
NOTA È possibile, in ogni caso, mantenere
comunque il motore avviato disattivando
il sistema Start&Stop.
IRREGOLARITÀ DI FUNZIONAMENTO
In caso di malfunzionamenti il sistema
Start&Stop si disattiva.
Il guidatore viene informato dell’anomalia
mediante l’accensione, in modalità
lampeggiante, del simbolo
.Per
versioni/mercati dove previsto viene
inoltre visualizzato un messaggio di
avvertimento sul display.
In questo caso rivolgersi alla Rete
Assistenziale Alfa Romeo.
INATTIVITÀ DELLA VETTURA
Nei casi di inattività della vettura (oppure
in caso di sostituzione della batteria)
prestare particolare attenzione per lo
stacco dell’alimentazione elettrica alla
batteria.
100)
AVVERTENZA
30)Qualora si volesse privilegiare il comfort
climatico, è possibile disabilitare il sistema
Stop/Start per poter consentire un
funzionamento continuo dell’impianto di
climatizzazione.
ATTENZIONE
100)In caso di sostituzione della batteria
rivolgersi sempre alla Rete Assistenziale
Alfa Romeo. Sostituire la batteria con una
dello stesso tipo (HEAVY DUTY) e con le
stesse caratteristiche.
95

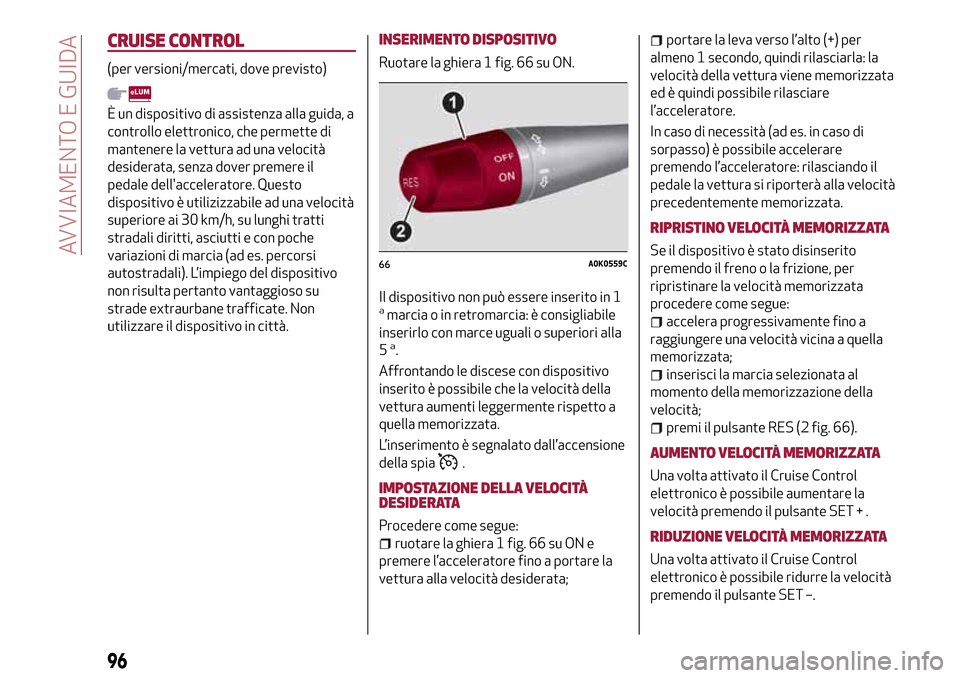

CRUISE CONTROL
(per versioni/mercati, dove previsto)
È un dispositivo di assistenza alla guida, a
controllo elettronico, che permette di
mantenere la vettura ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore. Questo
dispositivo è utilizizzabile ad una velocità
superiore ai 30 km/h, su lunghi tratti
stradali diritti, asciutti e con poche
variazioni di marcia (ad es. percorsi
autostradali). L’impiego del dispositivo
non risulta pertanto vantaggioso su
strade extraurbane trafficate. Non
utilizzare il dispositivo in città.
INSERIMENTO DISPOSITIVO
Ruotare la ghiera 1 fig. 66 su ON.
Il dispositivo non può essere inserito in 1
amarcia o in retromarcia: è consigliabile
inserirlo con marce uguali o superiori alla
5
a.
Affrontando le discese con dispositivo
inserito è possibile che la velocità della
vettura aumenti leggermente rispetto a
quella memorizzata.
L’inserimento è segnalato dall’accensione
della spia
.
IMPOSTAZIONE DELLA VELOCITÀ
DESIDERATA
Procedere come segue:
ruotare la ghiera 1 fig. 66 su ON e
premere l’acceleratore fino a portare la
vettura alla velocità desiderata;
portare la leva verso l’alto (+) per
almeno 1 secondo, quindi rilasciarla: la
velocità della vettura viene memorizzata
ed è quindi possibile rilasciare
l’acceleratore.
In caso di necessità (ad es. in caso di
sorpasso) è possibile accelerare
premendo l’acceleratore: rilasciando il
pedale la vettura si riporterà alla velocità
precedentemente memorizzata.
RIPRISTINO VELOCITÀ MEMORIZZATA
Se il dispositivo è stato disinserito
premendo il freno o la frizione, per
ripristinare la velocità memorizzata
procedere come segue:
accelera progressivamente fino a
raggiungere una velocità vicina a quella
memorizzata;
inserisci la marcia selezionata al
momento della memorizzazione della
velocità;
premi il pulsante RES (2 fig. 66).
AUMENTO VELOCITÀ MEMORIZZATA
Una volta attivato il Cruise Control
elettronico è possibile aumentare la
velocità premendo il pulsante SET + .
RIDUZIONE VELOCITÀ MEMORIZZATA
Una volta attivato il Cruise Control
elettronico è possibile ridurre la velocità
premendo il pulsante SET –.
66A0K0559C
96
AVVIAMENTO E GUIDA

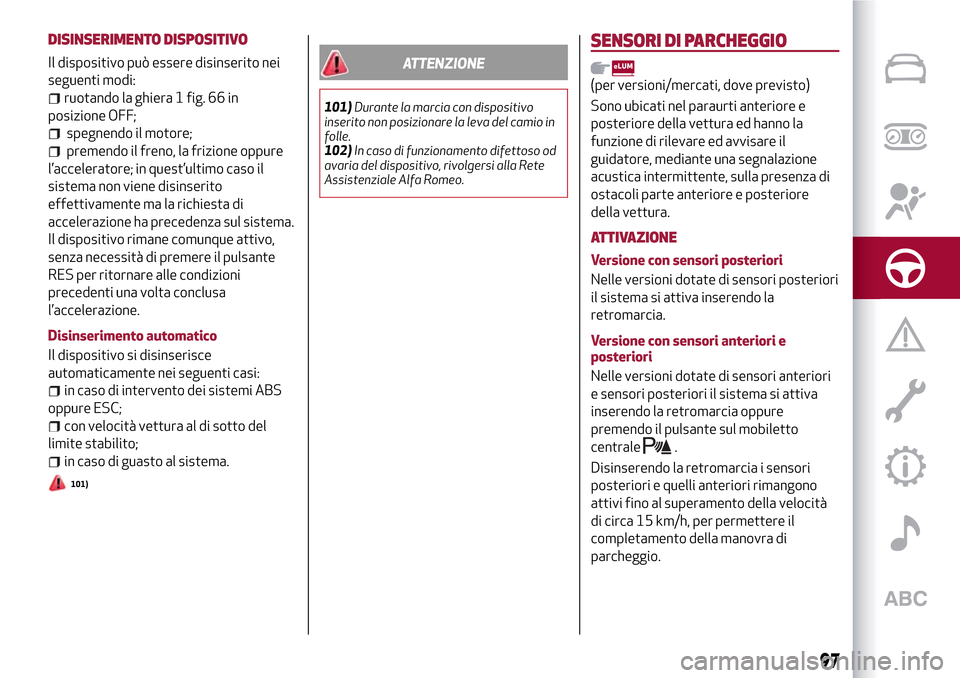

DISINSERIMENTO DISPOSITIVO
Il dispositivo può essere disinserito nei
seguenti modi:
ruotando la ghiera 1 fig. 66 in
posizione OFF;
spegnendo il motore;
premendo il freno, la frizione oppure
l’acceleratore; in quest’ultimo caso il
sistema non viene disinserito
effettivamente ma la richiesta di
accelerazione ha precedenza sul sistema.
Il dispositivo rimane comunque attivo,
senza necessità di premere il pulsante
RES per ritornare alle condizioni
precedenti una volta conclusa
l’accelerazione.
Disinserimento automatico
Il dispositivo si disinserisce
automaticamente nei seguenti casi:
in caso di intervento dei sistemi ABS
oppure ESC;
con velocità vettura al di sotto del
limite stabilito;
in caso di guasto al sistema.
101)
ATTENZIONE
101)Durante la marcia con dispositivo
inserito non posizionare la leva del camio in
folle.
102)In caso di funzionamento difettoso od
avaria del dispositivo, rivolgersi alla Rete
Assistenziale Alfa Romeo.
SENSORI DI PARCHEGGIO
(per versioni/mercati, dove previsto)
Sono ubicati nel paraurti anteriore e
posteriore della vettura ed hanno la
funzione di rilevare ed avvisare il
guidatore, mediante una segnalazione
acustica intermittente, sulla presenza di
ostacoli parte anteriore e posteriore
della vettura.
ATTIVAZIONE
Versione con sensori posteriori
Nelle versioni dotate di sensori posteriori
il sistema si attiva inserendo la
retromarcia.
Versione con sensori anteriori e
posteriori
Nelle versioni dotate di sensori anteriori
e sensori posteriori il sistema si attiva
inserendo la retromarcia oppure
premendo il pulsante sul mobiletto
centrale
.
Disinserendo la retromarcia i sensori
posteriori e quelli anteriori rimangono
attivi fino al superamento della velocità
di circa 15 km/h, per permettere il
completamento della manovra di
parcheggio.
97

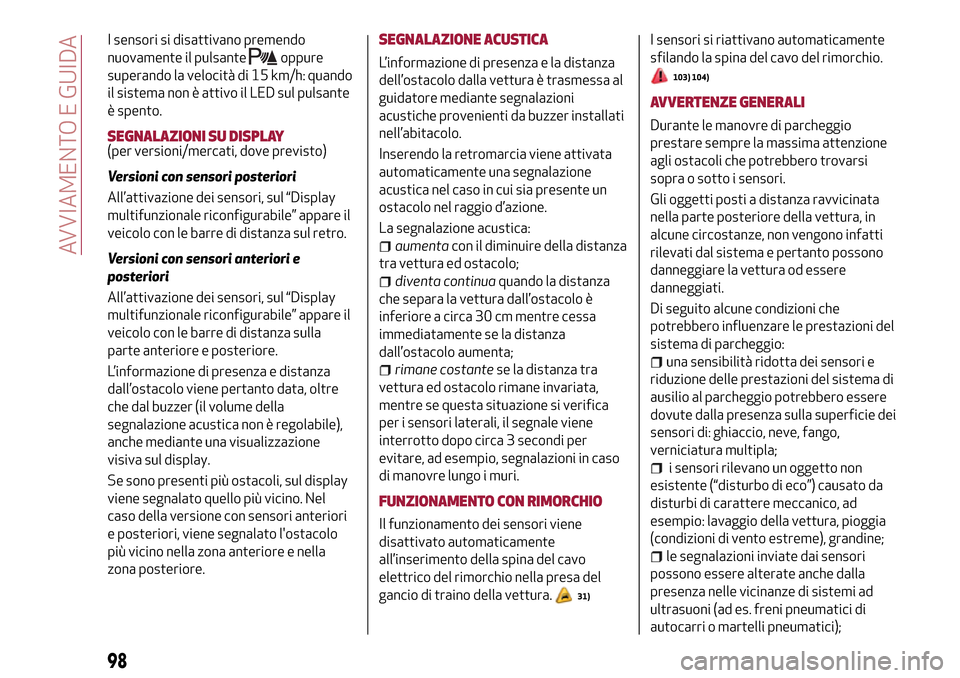

I sensori si disattivano premendo
nuovamente il pulsante
oppure
superando la velocità di 15 km/h: quando
il sistema non è attivo il LED sul pulsante
è spento.
SEGNALAZIONI SU DISPLAY(per versioni/mercati, dove previsto)
Versioni con sensori posteriori
All’attivazione dei sensori, sul “Display
multifunzionale riconfigurabile” appare il
veicolo con le barre di distanza sul retro.
Versioni con sensori anteriori e
posteriori
All’attivazione dei sensori, sul “Display
multifunzionale riconfigurabile” appare il
veicolo con le barre di distanza sulla
parte anteriore e posteriore.
L’informazione di presenza e distanza
dall’ostacolo viene pertanto data, oltre
che dal buzzer (il volume della
segnalazione acustica non è regolabile),
anche mediante una visualizzazione
visiva sul display.
Se sono presenti più ostacoli, sul display
viene segnalato quello più vicino. Nel
caso della versione con sensori anteriori
e posteriori, viene segnalato l'ostacolo
più vicino nella zona anteriore e nella
zona posteriore.
SEGNALAZIONE ACUSTICA
L’informazione di presenza e la distanza
dell’ostacolo dalla vettura è trasmessa al
guidatore mediante segnalazioni
acustiche provenienti da buzzer installati
nell’abitacolo.
Inserendo la retromarcia viene attivata
automaticamente una segnalazione
acustica nel caso in cui sia presente un
ostacolo nel raggio d’azione.
La segnalazione acustica:
aumentacon il diminuire della distanza
tra vettura ed ostacolo;
diventa continuaquando la distanza
che separa la vettura dall’ostacolo è
inferiore a circa 30 cm mentre cessa
immediatamente se la distanza
dall’ostacolo aumenta;
rimane costantese la distanza tra
vettura ed ostacolo rimane invariata,
mentre se questa situazione si verifica
per i sensori laterali, il segnale viene
interrotto dopo circa 3 secondi per
evitare, ad esempio, segnalazioni in caso
di manovre lungo i muri.
FUNZIONAMENTO CON RIMORCHIO
Il funzionamento dei sensori viene
disattivato automaticamente
all’inserimento della spina del cavo
elettrico del rimorchio nella presa del
gancio di traino della vettura.
31)
I sensori si riattivano automaticamente
sfilando la spina del cavo del rimorchio.
103) 104)
AVVERTENZE GENERALI
Durante le manovre di parcheggio
prestare sempre la massima attenzione
agli ostacoli che potrebbero trovarsi
sopra o sotto i sensori.
Gli oggetti posti a distanza ravvicinata
nella parte posteriore della vettura, in
alcune circostanze, non vengono infatti
rilevati dal sistema e pertanto possono
danneggiare la vettura od essere
danneggiati.
Di seguito alcune condizioni che
potrebbero influenzare le prestazioni del
sistema di parcheggio:
una sensibilità ridotta dei sensori e
riduzione delle prestazioni del sistema di
ausilio al parcheggio potrebbero essere
dovute dalla presenza sulla superficie dei
sensori di: ghiaccio, neve, fango,
verniciatura multipla;
i sensori rilevano un oggetto non
esistente (“disturbo di eco”) causato da
disturbi di carattere meccanico, ad
esempio: lavaggio della vettura, pioggia
(condizioni di vento estreme), grandine;
le segnalazioni inviate dai sensori
possono essere alterate anche dalla
presenza nelle vicinanze di sistemi ad
ultrasuoni (ad es. freni pneumatici di
autocarri o martelli pneumatici);
98
AVVIAMENTO E GUIDA

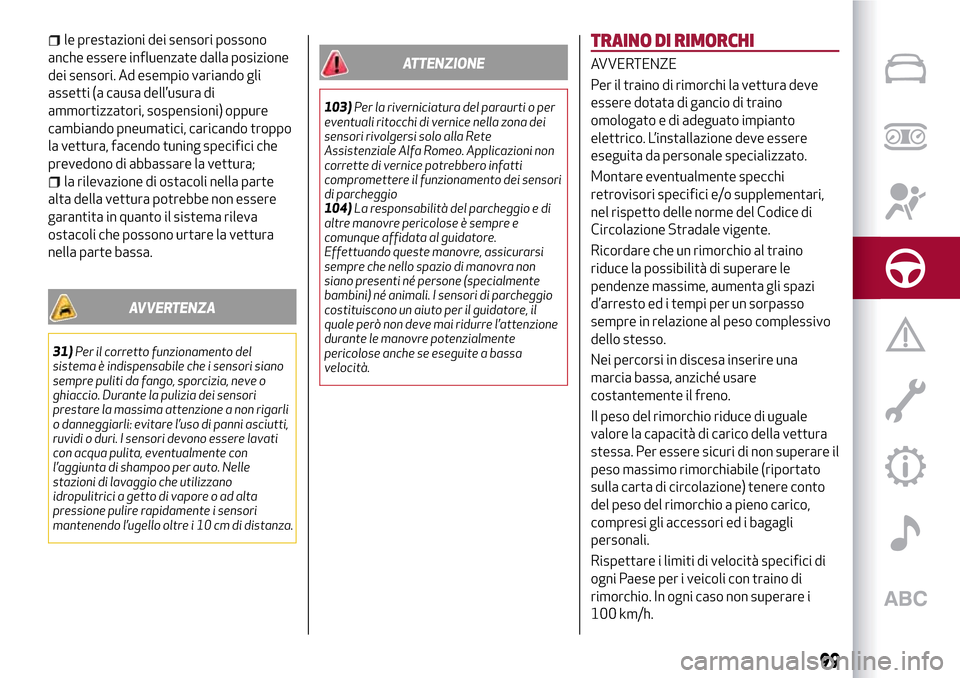

le prestazioni dei sensori possono
anche essere influenzate dalla posizione
dei sensori. Ad esempio variando gli
assetti (a causa dell’usura di
ammortizzatori, sospensioni) oppure
cambiando pneumatici, caricando troppo
la vettura, facendo tuning specifici che
prevedono di abbassare la vettura;
la rilevazione di ostacoli nella parte
alta della vettura potrebbe non essere
garantita in quanto il sistema rileva
ostacoli che possono urtare la vettura
nella parte bassa.
AVVERTENZA
31)Per il corretto funzionamento del
sistema è indispensabile che i sensori siano
sempre puliti da fango, sporcizia, neve o
ghiaccio. Durante la pulizia dei sensori
prestare la massima attenzione a non rigarli
o danneggiarli: evitare l’uso di panni asciutti,
ruvidi o duri. I sensori devono essere lavati
con acqua pulita, eventualmente con
l’aggiunta di shampoo per auto. Nelle
stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad alta
pressione pulire rapidamente i sensori
mantenendo l’ugello oltre i 10 cm di distanza.
ATTENZIONE
103)Per la riverniciatura del paraurti o per
eventuali ritocchi di vernice nella zona dei
sensori rivolgersi solo alla Rete
Assistenziale Alfa Romeo. Applicazioni non
corrette di vernice potrebbero infatti
compromettere il funzionamento dei sensori
di parcheggio
104)La responsabilità del parcheggio e di
altre manovre pericolose è sempre e
comunque affidata al guidatore.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. I sensori di parcheggio
costituiscono un aiuto per il guidatore, il
quale però non deve mai ridurre l’attenzione
durante le manovre potenzialmente
pericolose anche se eseguite a bassa
velocità.
TRAINO DI RIMORCHI
AVVERTENZE
Per il traino di rimorchi la vettura deve
essere dotata di gancio di traino
omologato e di adeguato impianto
elettrico. L’installazione deve essere
eseguita da personale specializzato.
Montare eventualmente specchi
retrovisori specifici e/o supplementari,
nel rispetto delle norme del Codice di
Circolazione Stradale vigente.
Ricordare che un rimorchio al traino
riduce la possibilità di superare le
pendenze massime, aumenta gli spazi
d’arresto ed i tempi per un sorpasso
sempre in relazione al peso complessivo
dello stesso.
Nei percorsi in discesa inserire una
marcia bassa, anziché usare
costantemente il freno.
Il peso del rimorchio riduce di uguale
valore la capacità di carico della vettura
stessa. Per essere sicuri di non superare il
peso massimo rimorchiabile (riportato
sulla carta di circolazione) tenere conto
del peso del rimorchio a pieno carico,
compresi gli accessori ed i bagagli
personali.
Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di
rimorchio. In ogni caso non superare i
100 km/h.
99

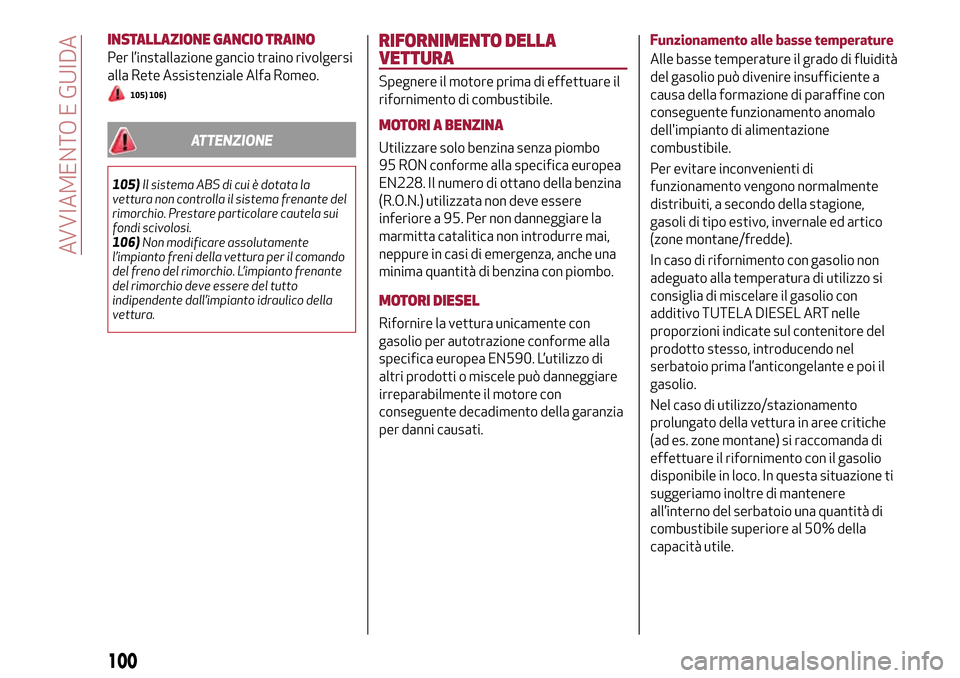

INSTALLAZIONE GANCIO TRAINO
Per l’installazione gancio traino rivolgersi
alla Rete Assistenziale Alfa Romeo.
105) 106)
ATTENZIONE
105)Il sistema ABS di cui è dotata la
vettura non controlla il sistema frenante del
rimorchio. Prestare particolare cautela sui
fondi scivolosi.
106)Non modificare assolutamente
l’impianto freni della vettura per il comando
del freno del rimorchio. L’impianto frenante
del rimorchio deve essere del tutto
indipendente dall’impianto idraulico della
vettura.
RIFORNIMENTO DELLA
VETTURA
Spegnere il motore prima di effettuare il
rifornimento di combustibile.
MOTORI A BENZINA
Utilizzare solo benzina senza piombo
95 RON conforme alla specifica europea
EN228. Il numero di ottano della benzina
(R.O.N.) utilizzata non deve essere
inferiore a 95. Per non danneggiare la
marmitta catalitica non introdurre mai,
neppure in casi di emergenza, anche una
minima quantità di benzina con piombo.
MOTORI DIESEL
Rifornire la vettura unicamente con
gasolio per autotrazione conforme alla
specifica europea EN590. L’utilizzo di
altri prodotti o miscele può danneggiare
irreparabilmente il motore con
conseguente decadimento della garanzia
per danni causati.Funzionamento alle basse temperature
Alle basse temperature il grado di fluidità
del gasolio può divenire insufficiente a
causa della formazione di paraffine con
conseguente funzionamento anomalo
dell'impianto di alimentazione
combustibile.
Per evitare inconvenienti di
funzionamento vengono normalmente
distribuiti, a secondo della stagione,
gasoli di tipo estivo, invernale ed artico
(zone montane/fredde).
In caso di rifornimento con gasolio non
adeguato alla temperatura di utilizzo si
consiglia di miscelare il gasolio con
additivo TUTELA DIESEL ART nelle
proporzioni indicate sul contenitore del
prodotto stesso, introducendo nel
serbatoio prima l’anticongelante e poi il
gasolio.
Nel caso di utilizzo/stazionamento
prolungato della vettura in aree critiche
(ad es. zone montane) si raccomanda di
effettuare il rifornimento con il gasolio
disponibile in loco. In questa situazione ti
suggeriamo inoltre di mantenere
all’interno del serbatoio una quantità di
combustibile superiore al 50% della
capacità utile.
100
AVVIAMENTO E GUIDA

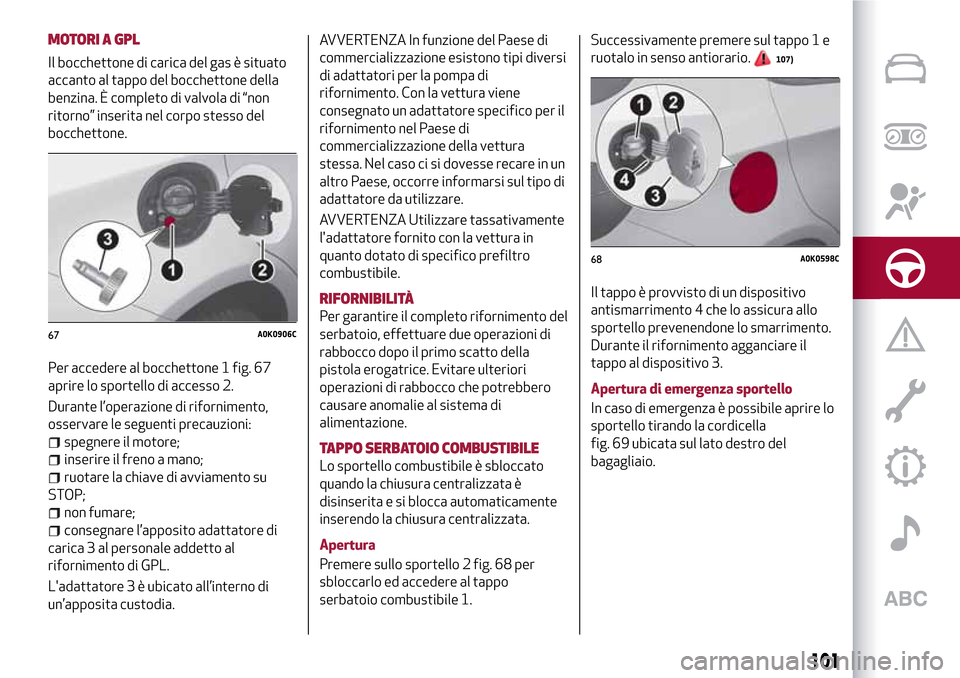

MOTORI A GPL
Il bocchettone di carica del gas è situato
accanto al tappo del bocchettone della
benzina. È completo di valvola di “non
ritorno” inserita nel corpo stesso del
bocchettone.
Per accedere al bocchettone 1 fig. 67
aprire lo sportello di accesso 2.
Durante l’operazione di rifornimento,
osservare le seguenti precauzioni:
spegnere il motore;
inserire il freno a mano;
ruotare la chiave di avviamento su
STOP;
non fumare;
consegnare l’apposito adattatore di
carica 3 al personale addetto al
rifornimento di GPL.
L'adattatore 3 è ubicato all’interno di
un’apposita custodia.AVVERTENZA In funzione del Paese di
commercializzazione esistono tipi diversi
di adattatori per la pompa di
rifornimento. Con la vettura viene
consegnato un adattatore specifico per il
rifornimento nel Paese di
commercializzazione della vettura
stessa. Nel caso ci si dovesse recare in un
altro Paese, occorre informarsi sul tipo di
adattatore da utilizzare.
AVVERTENZA Utilizzare tassativamente
l'adattatore fornito con la vettura in
quanto dotato di specifico prefiltro
combustibile.
RIFORNIBILITÀ
Per garantire il completo rifornimento del
serbatoio, effettuare due operazioni di
rabbocco dopo il primo scatto della
pistola erogatrice. Evitare ulteriori
operazioni di rabbocco che potrebbero
causare anomalie al sistema di
alimentazione.
TAPPO SERBATOIO COMBUSTIBILE
Lo sportello combustibile è sbloccato
quando la chiusura centralizzata è
disinserita e si blocca automaticamente
inserendo la chiusura centralizzata.
Apertura
Premere sullo sportello 2 fig. 68 per
sbloccarlo ed accedere al tappo
serbatoio combustibile 1.Successivamente premere sul tappo 1 e
ruotalo in senso antiorario.
107)
Il tappo è provvisto di un dispositivo
antismarrimento 4 che lo assicura allo
sportello prevenendone lo smarrimento.
Durante il rifornimento agganciare il
tappo al dispositivo 3.
Apertura di emergenza sportello
In caso di emergenza è possibile aprire lo
sportello tirando la cordicella
fig. 69 ubicata sul lato destro del
bagagliaio.
67A0K0906C
68A0K0598C
101

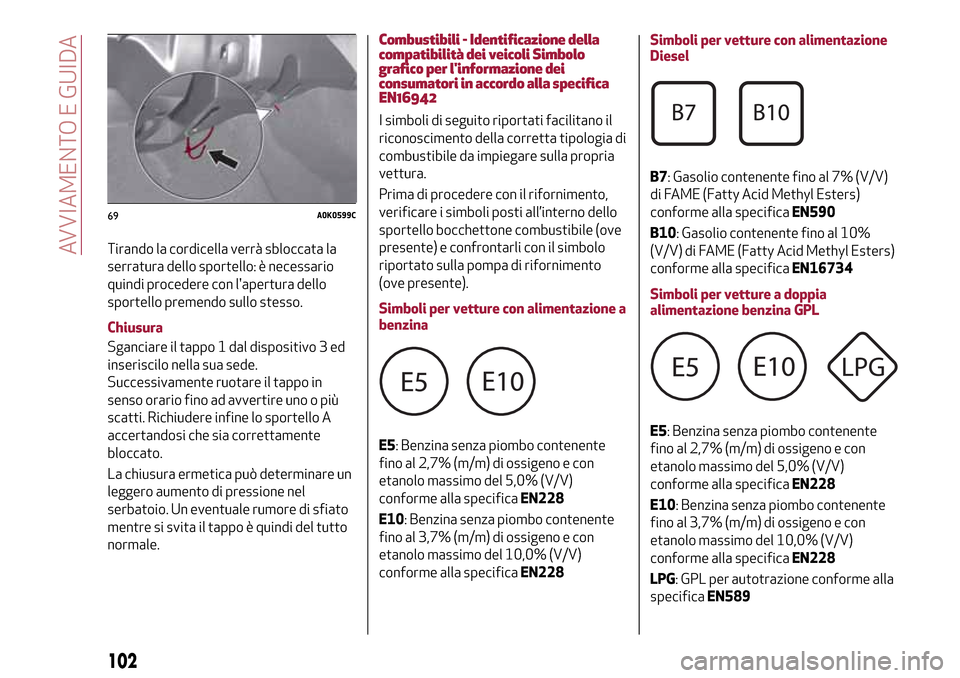

Tirando la cordicella verrà sbloccata la
serratura dello sportello: è necessario
quindi procedere con l'apertura dello
sportello premendo sullo stesso.
Chiusura
Sganciare il tappo 1 dal dispositivo 3 ed
inseriscilo nella sua sede.
Successivamente ruotare il tappo in
senso orario fino ad avvertire uno o più
scatti. Richiudere infine lo sportello A
accertandosi che sia correttamente
bloccato.
La chiusura ermetica può determinare un
leggero aumento di pressione nel
serbatoio. Un eventuale rumore di sfiato
mentre si svita il tappo è quindi del tutto
normale.
Combustibili - Identificazione della
compatibilità dei veicoli Simbolo
grafico per l'informazione dei
consumatori in accordo alla specifica
EN16942
I simboli di seguito riportati facilitano il
riconoscimento della corretta tipologia di
combustibile da impiegare sulla propria
vettura.
Prima di procedere con il rifornimento,
verificare i simboli posti all’interno dello
sportello bocchettone combustibile (ove
presente) e confrontarli con il simbolo
riportato sulla pompa di rifornimento
(ove presente).
Simboli per vetture con alimentazione a
benzina
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specificaEN228
E10: Benzina senza piombo contenente
fino al 3,7% (m/m) di ossigeno e con
etanolo massimo del 10,0% (V/V)
conforme alla specificaEN228Simboli per vetture con alimentazione
Diesel
B7: Gasolio contenente fino al 7% (V/V)
di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN590
B10: Gasolio contenente fino al 10%
(V/V) di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN16734
Simboli per vetture a doppia
alimentazione benzina GPL
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specificaEN228
E10: Benzina senza piombo contenente
fino al 3,7% (m/m) di ossigeno e con
etanolo massimo del 10,0% (V/V)
conforme alla specificaEN228
LPG: GPL per autotrazione conforme alla
specificaEN589
69A0K0599C
102
AVVIAMENTO E GUIDA
