2017 Alfa Romeo Giulietta Handleiding (in Dutch)

Gewichten 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Leeggewicht (met alle vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1320 1320 1335
Nuttig laadvermogen inclusief de bestuurder
(***)540 540 540
Maximum toelaatbare belastingen
(****)
– vooras 1100 1100 1100
– achteras 850 850 850
– totaal: 1860 1860 1875
Trekgewichten (kg)
– geremde aanhanger 600 1300 600
– ongeremde aanhanger 500 500 500
Max. dakbelasting 50 50 50
Max. toelaatbare kogeldruk (geremde aanhanger): 60 60 60
(**) Versies met Alfa TCT
(*) Versies met handgeschakelde versnellingsbak
(***) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat
de max. toelaatbare belastingen niet mogen worden overschreden.
(****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte
en/of laadvloer worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
167

TANKEN
1,4 Turbo Benzine 1.4 Turbo MultiAir
Voorgeschreven brandstof en
originele smeermiddelen
liter kg liter kg
Brandstoftank 60 – 60 –Loodvrijebenzine met
octaangetal van ten minste
95 RON (specificatie EN228) inclusief een reserve van 8 - 10 – 8 - 10 –
Motorkoelsysteem (met
klimaatregeling)5,7 5,0 5,7 5,0Mengsel van gedestilleerd
water en PARAFLU -vloeistof
UP
50%(*)
Carterpan 2,75 2,3 3,1 2,6SELENIA StAR P.E. (1,4 Turbo
Benzineversies)
SELENIA DIGITEK P.E.
(1.4 Turbo MultiAir-versies) Carterpan en filter 3,1 2,6 3,5 2,9
Versnellingsbak-/
differentieelhuis:2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulisch remcircuit met ABS
(antiblokkeersysteem van de
wielen)0,83 0,78 0,83 0,78 TUTELA TOP 4
Ruitensproeier/achterruitsproeier/
koplampsproeier
vloeistofreservoir
(**)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mengsel van water en TUTELA
PROFESSIONAL SC 35
(*) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen
gedemineraliseerd water.
(**) Het getal tussen haakjes heeft betrekking op versies met koplampsproeiers.
168
TECHNISCHE GEGEVENS

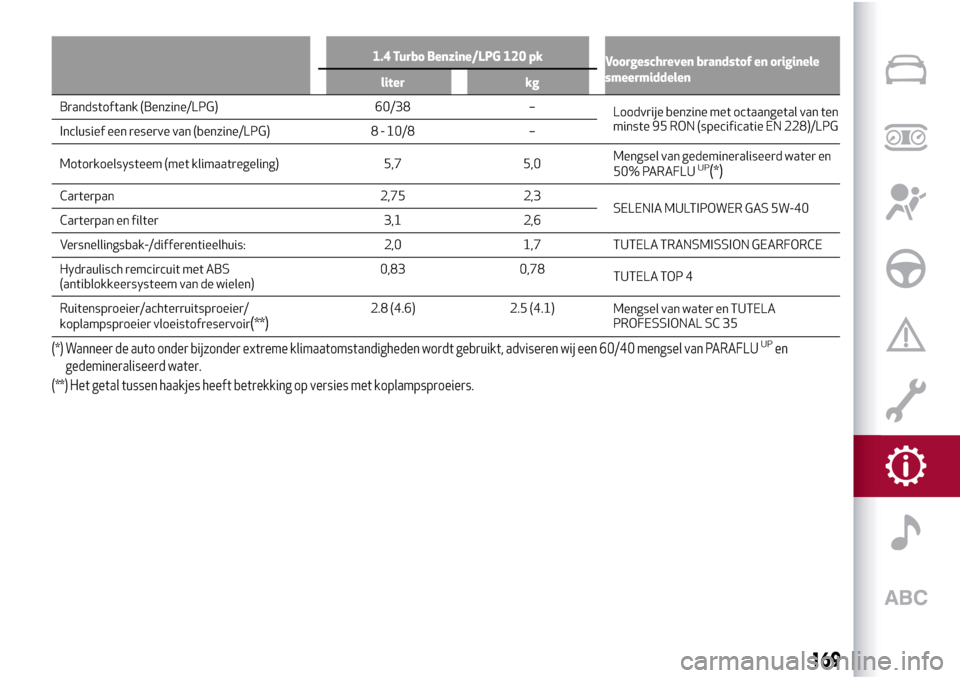

1.4 Turbo Benzine/LPG 120 pk
Voorgeschreven brandstof en originele
smeermiddelen
liter kg
Brandstoftank (Benzine/LPG) 60/38 –
Loodvrijebenzine met octaangetal van ten
minste 95 RON (specificatie EN 228)/LPG
Inclusief een reserve van (benzine/LPG) 8 - 10/8 –
Motorkoelsysteem (met klimaatregeling) 5,7 5,0Mengsel van gedemineraliseerd water en
50% PARAFLU
UP(*)
Carterpan 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Carterpan en filter 3,1 2,6
Versnellingsbak-/differentieelhuis: 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Hydraulisch remcircuit met ABS
(antiblokkeersysteem van de wielen)0,83 0,78
TUTELA TOP 4
Ruitensproeier/achterruitsproeier/
koplampsproeier vloeistofreservoir
(**)2.8 (4.6) 2.5 (4.1)
Mengsel van water en TUTELA
PROFESSIONAL SC 35
(*) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen
gedemineraliseerd water.
(**) Het getal tussen haakjes heeft betrekking op versies met koplampsproeiers.
169

1750 Turbo Benzine 240 pk(*)Voorgeschreven brandstof en originele
smeermiddelen
liter kg
Brandstoftank 60 –
Loodvrije benzine met octaangetal van ten
minste 95 RON (specificatie EN228)
inclusief een reserve van 8 - 10 –
Motorkoelsysteem (met klimaatregeling) 6,4 5,7Mengsel van gedestilleerd water en
PARAFLU -vloeistof
UP50%(***)
Carterpan 5,0 4,25
SELENIA SPORT POWER
Carterpan en filter 5,1 4,35
Behuizing automatische versnellingsbak 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Hydraulisch remcircuit met ABS
(antiblokkeersysteem van de wielen)0,83 0,78 TUTELA TOP 4
Ruitensproeier/achterruitsproeier/
koplampsproeier vloeistofreservoir
(**)2,8 (4,6) 2,5 (4,1)Mengsel van water en TUTELA
PROFESSIONAL SC 35
(*) Voor bepaalde versies/markten
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen
gedemineraliseerd water.
(**) Het getal tussen haakjes heeft betrekking op versies met koplampsproeiers.
170
TECHNISCHE GEGEVENS

1.6 JTDM2.0 JTDMVoorgeschreven brandstof en
originele smeermiddelen
liter kg liter kg
Brandstoftank 60 – 60 –
Diesel voor motorvoertuigen
(EN590-specificatie)
inclusief een reserve van 8 - 10 – 8 - 10 –
Motorkoelsysteem (met
klimaatregeling)6,8 6,0 6,7 5,9Mengsel van gedestilleerd
water en PARAFLU
UP
50%(**)
Carterpan 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Carterpan (versies met Alfa TCT) – – 4,4 3,6
Carterpan en filter 4,2 3,5 4,2 3,5
Carterpan en filter (versies met
Alfa TCT)– – 4,8 4,0
Versnellingsbak-/
differentieelhuis:2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulisch remcircuit met ABS
(antiblokkeersysteem van de
wielen)0,83 0,78 0,83 0,78 TUTELA TOP 4
Ruitensproeier/achterruitsproeier/
koplampsproeier
vloeistofreservoir
(*)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mengsel van water en TUTELA
PROFESSIONAL SC 35
(**) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen
gedemineraliseerd water.
(*) Het getal tussen haakjes heeft betrekking op versies met koplampsproeiers.
,
171
-vloeistof

VLOEISTOFFEN EN SMEERMIDDELEN
Het voertuig is voorzien van een motorolie die grondig ontwikkeld en getest is om aan de vereisten van het Geprogrammeerd
Onderhoudsschema te kunnen voldoen. Constant gebruik van de voorgeschreven smeermiddelen garandeert de specificaties van
brandstofverbruik en emissies. De kwaliteit van het smeermiddel is cruciaal voor de werking en de levensduur van de motor.
PRODUCTSPECIFICATIES
52)
Gebruik Eigenschappen SpecificatieOriginele vloeistoffen
en smeermiddelenVerversingsinterval
Smeermiddel voor
benzinemotoren
(1.4
Turbo Benzine
versies)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference No. F603.D08Volgens het
Geprogrammeerde
Onderhoudsschema
Smeermiddel voor
benzinemotoren
(1.4 Turbo MultiAir
versies)SAE 0W30 ACEA C2 /
API SN9.55535-GS1 of
MS.90048SELENIA DIGITEK P.E.
Contractuele Technische
Referentie nr. F020.B12Volgens het
Geprogrammeerde
Onderhoudsschema
Smeermiddel voor
benzinemotoren (alleen
1750 Turbo
benzineversies)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Contractual Technical
Reference No. F052.H12Volgens het
Geprogrammeerde
Onderhoudsschema
Smeermiddel voor
dieselmotorenSAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-DS1 or
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference No. F842.F13Volgens het
Geprogrammeerde
Onderhoudsschema
Smeermiddelen voor
benzine-/LPG-motorenSAE 5W-40 ACEA C3. FIAT 9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference No. F922.E09Volgens het
Geprogrammeerde
Onderhoudsschema
Als er geen smeermiddelen beschikbaar zijn die voldoen aan de vereiste specificatie, kunnen voor het bijvullen producten gebruikt
worden die voldoen aan de aangegeven specificaties; in dat geval wordt de optimale prestatie van de motor niet gegarandeerd.
172
TECHNISCHE GEGEVENS

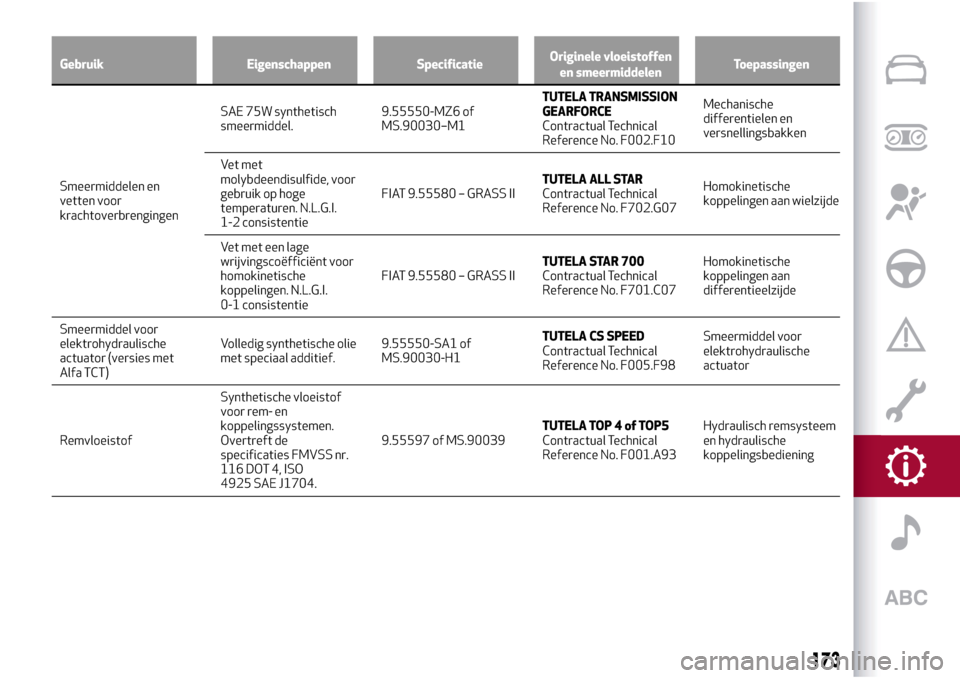

Gebruik Eigenschappen SpecificatieOriginele vloeistoffen
en smeermiddelenToepassingen
Smeermiddelen en
vetten voor
krachtoverbrengingenSAE 75W synthetisch
smeermiddel.9.55550-MZ6 of
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference No. F002.F10Mechanische
differentielen en
versnellingsbakken
Vet met
molybdeendisulfide, voor
gebruik op hoge
temperaturen. N.L.G.I.
1-2 consistentieFIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference No. F702.G07Homokinetische
koppelingen aan wielzijde
Vet met een lage
wrijvingscoëfficiënt voor
homokinetische
koppelingen. N.L.G.I.
0-1 consistentieFIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference No. F701.C07Homokinetische
koppelingen aan
differentieelzijde
Smeermiddel voor
elektrohydraulische
actuator (versies met
Alfa TCT)Volledig synthetische olie
met speciaal additief.9.55550-SA1 of
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference No. F005.F98Smeermiddel voor
elektrohydraulische
actuator
RemvloeistofSynthetische vloeistof
voor rem- en
koppelingssystemen.
Overtreft de
specificaties FMVSS nr.
116 DOT 4, ISO
4925 SAE J1704.9.55597 of MS.90039TUTELA TOP 4 of TOP5
Contractual Technical
Reference No. F001.A93Hydraulisch remsysteem
en hydraulische
koppelingsbediening
173

Gebruik Eigenschappen SpecificatieOriginele vloeistoffen
en smeermiddelenToepassingen
Beschermingsmiddel
voor radiateursRoodgekleurd
beschermingsmiddel met
antivrieswerking, op
basis van geïnhibeerd
monoethyleenglycol met
organische formule.
Overtreft CUNA NC
956-16, ASTM D
3306 specificaties.9.55523 of MS.90032PARAFLU
UP(*)
Contractual Technical
Reference No.
F101.M01Gebruikspercentage:
50% gedestilleerd water
50%
PARAFLUUP(**)
Additief voor dieselolieAdditief voor dieselolie
met antivries en
beschermende werking
voor dieselmotoren.TUTELA DIESEL ART
Contractual Technical
Reference No. F601.L06Te mengen met diesel
(25 cc per 10 liter)
Ruitensproeiervloeistof
voor
voorruit/achterruit/
koplampenMengsel van alcohol,
water en tensioactieve
stoffen CUNA NC
956-11.9.55522 of MS.90043TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference No. F201.D02Verdund of onverdund
gebruiken voor
ruitenwissers/
ruitensproeiers
(*)BELANGRIJK Niet bijvullen of mengen met andere vloeistoffen die andere specificaties hebben dan de beschreven vloeistoffen.
(**)Wanneer het voertuig onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een mengsel van 60%PARAFLUUPen 40%
gedemineraliseerd water.
BELANGRIJK
52)Het gebruik van producten met andere dan de hierboven aangegeven specificaties kan leiden tot beschadigingen van de motor die niet door de
garantie worden gedekt.
174
TECHNISCHE GEGEVENS
