2017 Alfa Romeo Giulietta Handleiding (in Dutch)

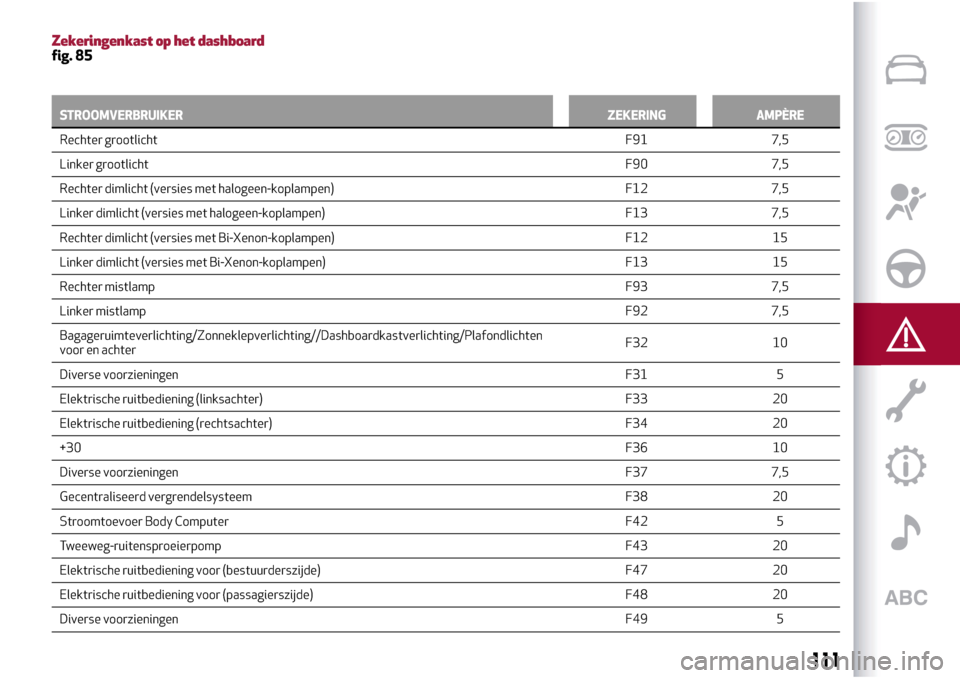

Zekeringenkast op het dashboardfig. 85
STROOMVERBRUIKERZEKERING AMPÈRE
Rechter grootlichtF91
7,5
Linker grootlichtF90 7,5
Rechter dimlicht (versies met halogeen-koplampen) F12 7,5
Linker dimlicht (versies met halogeen-koplampen) F13 7,5
Rechter dimlicht (versies met Bi-Xenon-koplampen) F12 15
Linker dimlicht (versies met Bi-Xenon-koplampen) F13 15
Rechter mistlampF93 7,5
Linker mistlampF92 7,5
Bagageruimteverlichting/Zonneklepverlichting//Dashboardkastverlichting/Plafondlichten
voor en achterF32 10
Diverse voorzieningenF31 5
Elektrische ruitbediening (linksachter) F33 20
Elektrische ruitbediening (rechtsachter) F34 20
+30F36 10
Diverse voorzieningenF37 7,5
Gecentraliseerd vergrendelsysteem F38 20
Stroomtoevoer Body Computer F42 5
Tweeweg-ruitensproeierpomp F43 20
Elektrische ruitbediening voor (bestuurderszijde) F47 20
Elektrische ruitbediening voor (passagierszijde) F48 20
Diverse voorzieningenF49 5
111

STROOMVERBRUIKERZEKERING AMPÈRE
Diverse voorzieningenF50
7,5
Diverse voorzieningenF51 5
+30F53 7,5
Zekeringenkast in motorruimtefig. 83
STROOMVERBRUIKERZEKERING AMPÈRE
Stroomtoevoer pomp koplampsproeier F09 30
ClaxonF10
15
AC-compressorF19 7,5
AchterruitverwarmingF20 30
BrandstofpompF21 15
Aansteker/stopcontactF85 20
12V stopcontact kofferbakF86 20
IBS Sensor laadtoestand accu voor Start&Stop systeem F87 5
Verwarming buitenspiegelsF88 7,5
112
NOODGEVALLEN

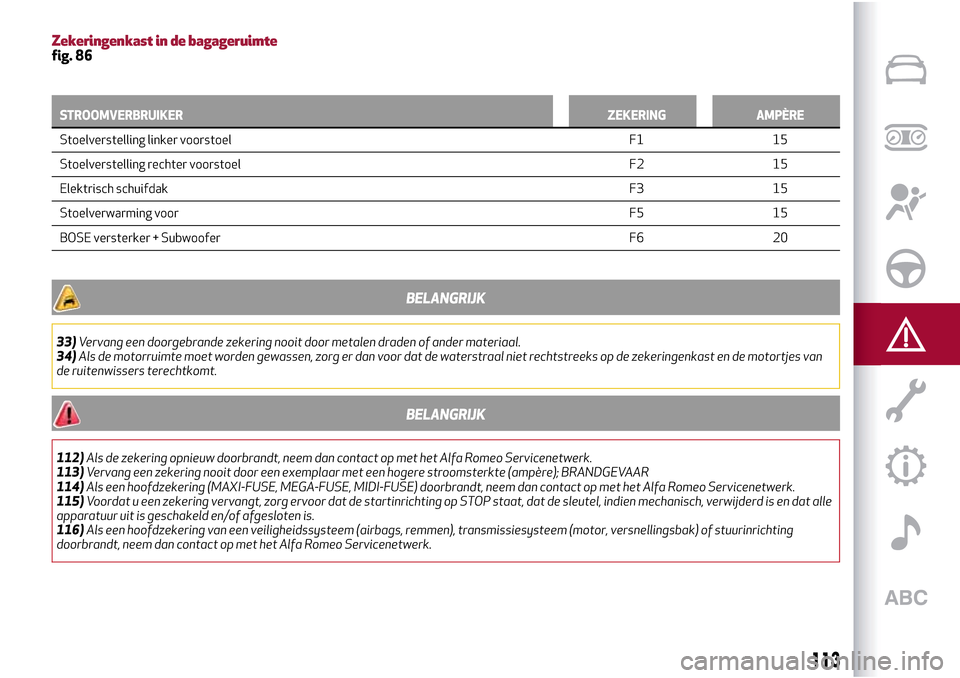

Zekeringenkast in de bagageruimtefig. 86
STROOMVERBRUIKERZEKERING AMPÈRE
Stoelverstelling linker voorstoel F1 15
Stoelverstelling
rechter voorstoel F2 15
Elektrisch schuifdakF3 15
Stoelverwarming voorF5 15
BOSE versterker + Subwoofer F6 20
BELANGRIJK
33)Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
34)Als de motorruimte moet worden gewassen, zorg er dan voor dat de waterstraal niet rechtstreeks op de zekeringenkast en de motortjes van
de ruitenwissers terechtkomt.
BELANGRIJK
112)Als de zekering opnieuw doorbrandt, neem dan contact op met het Alfa Romeo Servicenetwerk.
113)Vervang een zekering nooit door een exemplaar met een hogere stroomsterkte (ampère); BRANDGEVAAR
114)Als een hoofdzekering (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) doorbrandt, neem dan contact op met het Alfa Romeo Servicenetwerk.
115)Voordat u een zekering vervangt, zorg ervoor dat de startinrichting op STOP staat, dat de sleutel, indien mechanisch, verwijderd is en dat alle
apparatuur uit is geschakeld en/of afgesloten is.
116)Als een hoofdzekering van een veiligheidssysteem (airbags, remmen), transmissiesysteem (motor, versnellingsbak) of stuurinrichting
doorbrandt, neem dan contact op met het Alfa Romeo Servicenetwerk.
113

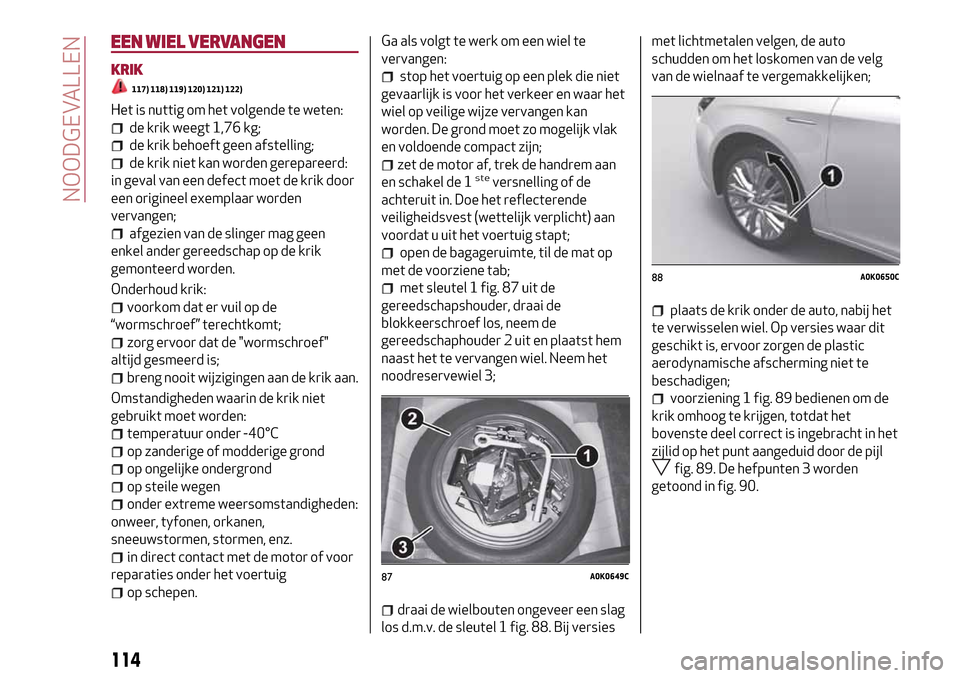

EEN WIEL VERVANGEN
KRIK
117) 118) 119) 120) 121) 122)
Het is nuttig om het volgende te weten:
de krik weegt 1,76 kg;
de krik behoeft geen afstelling;
de krik niet kan worden gerepareerd:
in geval van een defect moet de krik door
een origineel exemplaar worden
vervangen;
afgezien van de slinger mag geen
enkel ander gereedschap op de krik
gemonteerd worden.
Onderhoud krik:
voorkom dat er vuil op de
“wormschroef” terechtkomt;
zorg ervoor dat de "wormschroef"
altijd gesmeerd is;
breng nooit wijzigingen aan de krik aan.
Omstandigheden waarin de krik niet
gebruikt moet worden:
temperatuur onder -40°C
op zanderige of modderige grond
op ongelijke ondergrond
op steile wegen
onder extreme weersomstandigheden:
onweer, tyfonen, orkanen,
sneeuwstormen, stormen, enz.
in direct contact met de motor of voor
reparaties onder het voertuig
op schepen.Ga als volgt te werk om een wiel te
vervangen:
stop het voertuig op een plek die niet
gevaarlijk is voor het verkeer en waar het
wiel op veilige wijze vervangen kan
worden. De grond moet zo mogelijk vlak
en voldoende compact zijn;
zet de motor af, trek de handrem aan
en schakel de 1steversnelling of de
achteruit in. Doe het reflecterende
veiligheidsvest (wettelijk verplicht) aan
voordat u uit het voertuig stapt;
open de bagageruimte, til de mat op
met de voorziene tab;
met sleutel 1 fig. 87 uit de
gereedschapshouder, draai de
blokkeerschroef los, neem de
gereedschaphouder 2 uit en plaatst hem
naast het te vervangen wiel. Neem het
noodreservewiel 3;
draai de wielbouten ongeveer een slag
los d.m.v. de sleutel 1 fig. 88. Bij versiesmet lichtmetalen velgen, de auto
schudden om het loskomen van de velg
van de wielnaaf te vergemakkelijken;
plaats de krik onder de auto, nabij het
te verwisselen wiel. Op versies waar dit
geschikt is, ervoor zorgen de plastic
aerodynamische afscherming niet te
beschadigen;
voorziening 1 fig. 89 bedienen om de
krik omhoog te krijgen, totdat het
bovenste deel correct is ingebracht in het
zijlid op het punt aangeduid door de pijl
fig. 89. De hefpunten 3 worden
getoond in fig. 90.
87A0K0649C
88A0K0650C
114
NOODGEVALLEN

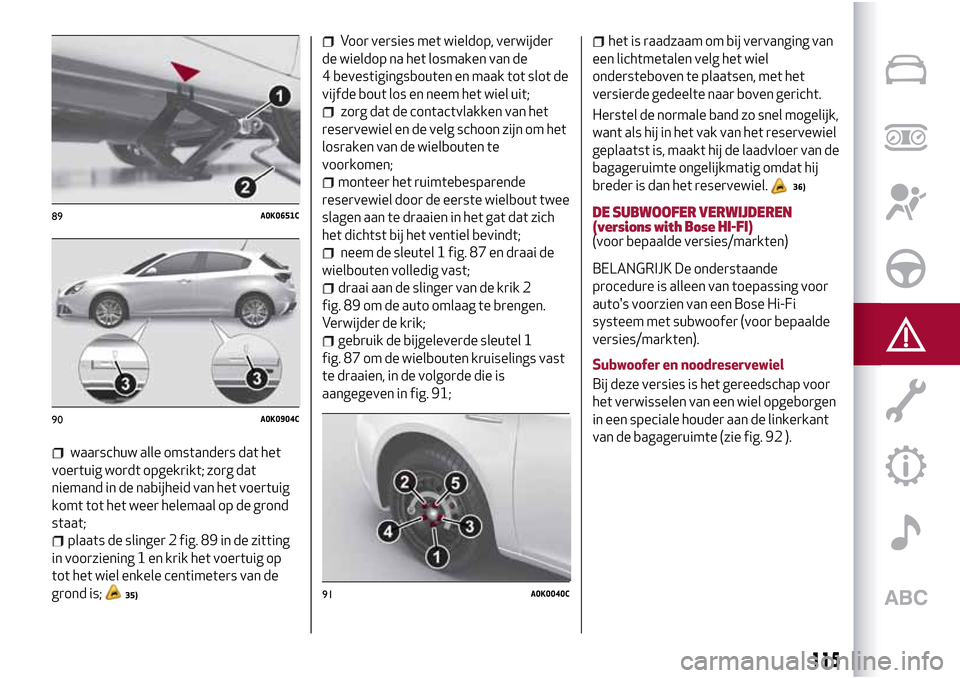

waarschuw alle omstanders dat het
voertuig wordt opgekrikt; zorg dat
niemand in de nabijheid van het voertuig
komt tot het weer helemaal op de grond
staat;
plaats de slinger 2 fig. 89 in de zitting
in voorziening 1 en krik het voertuig op
tot het wiel enkele centimeters van de
grond is;
35)
Voor versies met wieldop, verwijder
de wieldop na het losmaken van de
4 bevestigingsbouten en maak tot slot de
vijfde bout los en neem het wiel uit;
zorg dat de contactvlakken van het
reservewiel en de velg schoon zijn om het
losraken van de wielbouten te
voorkomen;
monteer het ruimtebesparende
reservewiel door de eerste wielbout twee
slagen aan te draaien in het gat dat zich
het dichtst bij het ventiel bevindt;
neem de sleutel 1 fig. 87 en draai de
wielbouten volledig vast;
draai aan de slinger van de krik 2
fig. 89 om de auto omlaag te brengen.
Verwijder de krik;
gebruik de bijgeleverde sleutel 1
fig. 87 om de wielbouten kruiselings vast
te draaien, in de volgorde die is
aangegeven in fig. 91;
het is raadzaam om bij vervanging van
een lichtmetalen velg het wiel
ondersteboven te plaatsen, met het
versierde gedeelte naar boven gericht.
Herstel de normale band zo snel mogelijk,
want als hij in het vak van het reservewiel
geplaatst is, maakt hij de laadvloer van de
bagageruimte ongelijkmatig omdat hij
breder is dan het reservewiel.
36)
DE SUBWOOFER VERWIJDEREN
(versions with Bose HI-FI)
(voor bepaalde versies/markten)
BELANGRIJK De onderstaande
procedure is alleen van toepassing voor
auto's voorzien van een Bose Hi-Fi
systeem met subwoofer (voor bepaalde
versies/markten).
Subwoofer en noodreservewiel
Bij deze versies is het gereedschap voor
het verwisselen van een wiel opgeborgen
in een speciale houder aan de linkerkant
van de bagageruimte (zie fig. 92 ).
89A0K0651C
90A0K0904C
91A0K0040C
115

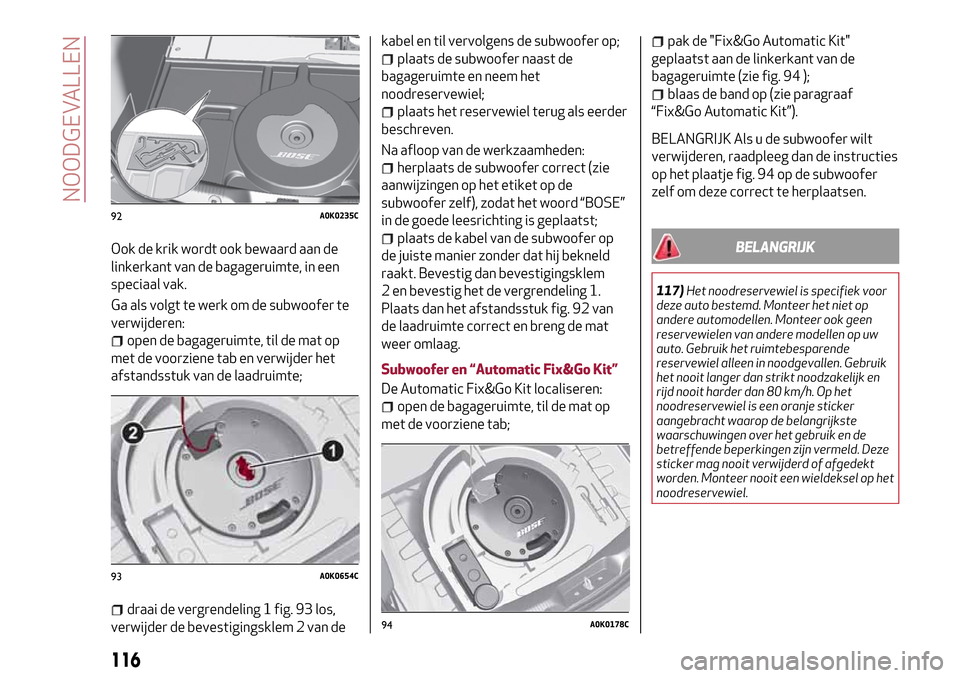

Ook de krik wordt ook bewaard aan de
linkerkant van de bagageruimte, in een
speciaal vak.
Ga als volgt te werk om de subwoofer te
verwijderen:
open de bagageruimte, til de mat op
met de voorziene tab en verwijder het
afstandsstuk van de laadruimte;
draai de vergrendeling 1 fig. 93 los,
verwijder de bevestigingsklem 2 van dekabel en til vervolgens de subwoofer op;
plaats de subwoofer naast de
bagageruimte en neem het
noodreservewiel;
plaats het reservewiel terug als eerder
beschreven.
Na afloop van de werkzaamheden:
herplaats de subwoofer correct (zie
aanwijzingen op het etiket op de
subwoofer zelf), zodat het woord “BOSE”
in de goede leesrichting is geplaatst;
plaats de kabel van de subwoofer op
de juiste manier zonder dat hij bekneld
raakt. Bevestig dan bevestigingsklem
2 en bevestig het de vergrendeling 1.
Plaats dan het afstandsstuk fig. 92 van
de laadruimte correct en breng de mat
weer omlaag.
Subwoofer en “Automatic Fix&Go Kit”
De Automatic Fix&Go Kit localiseren:
open de bagageruimte, til de mat op
met de voorziene tab;
pak de "Fix&Go Automatic Kit"
geplaatst aan de linkerkant van de
bagageruimte (zie fig. 94 );
blaas de band op (zie paragraaf
“Fix&Go Automatic Kit”).
BELANGRIJK Als u de subwoofer wilt
verwijderen, raadpleeg dan de instructies
op het plaatje fig. 94 op de subwoofer
zelf om deze correct te herplaatsen.
BELANGRIJK
117)Het noodreservewiel is specifiek voor
deze auto bestemd. Monteer het niet op
andere automodellen. Monteer ook geen
reservewielen van andere modellen op uw
auto. Gebruik het ruimtebesparende
reservewiel alleen in noodgevallen. Gebruik
het nooit langer dan strikt noodzakelijk en
rijd nooit harder dan 80 km/h. Op het
noodreservewiel is een oranje sticker
aangebracht waarop de belangrijkste
waarschuwingen over het gebruik en de
betreffende beperkingen zijn vermeld. Deze
sticker mag nooit verwijderd of afgedekt
worden. Monteer nooit een wieldeksel op het
noodreservewiel.
92A0K0235C
93A0K0654C
94A0K0178C
116
NOODGEVALLEN

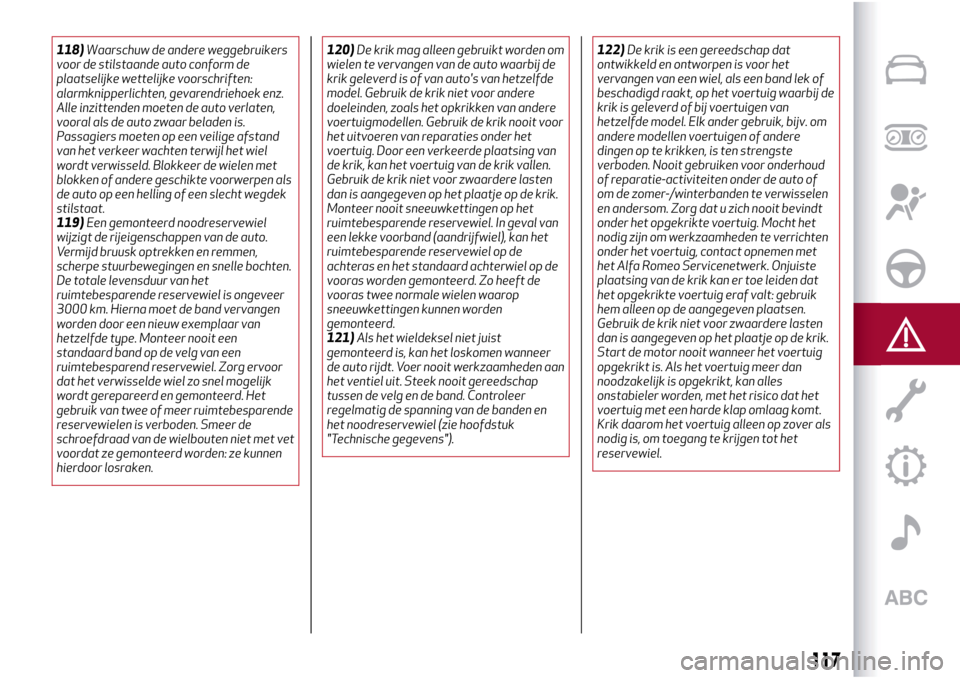

118)Waarschuw de andere weggebruikers
voor de stilstaande auto conform de
plaatselijke wettelijke voorschriften:
alarmknipperlichten, gevarendriehoek enz.
Alle inzittenden moeten de auto verlaten,
vooral als de auto zwaar beladen is.
Passagiers moeten op een veilige afstand
van het verkeer wachten terwijl het wiel
wordt verwisseld. Blokkeer de wielen met
blokken of andere geschikte voorwerpen als
de auto op een helling of een slecht wegdek
stilstaat.
119)Een gemonteerd noodreservewiel
wijzigt de rijeigenschappen van de auto.
Vermijd bruusk optrekken en remmen,
scherpe stuurbewegingen en snelle bochten.
De totale levensduur van het
ruimtebesparende reservewiel is ongeveer
3000 km. Hierna moet de band vervangen
worden door een nieuw exemplaar van
hetzelfde type. Monteer nooit een
standaard band op de velg van een
ruimtebesparend reservewiel. Zorg ervoor
dat het verwisselde wiel zo snel mogelijk
wordt gerepareerd en gemonteerd. Het
gebruik van twee of meer ruimtebesparende
reservewielen is verboden. Smeer de
schroefdraad van de wielbouten niet met vet
voordat ze gemonteerd worden: ze kunnen
hierdoor losraken.120)De krik mag alleen gebruikt worden om
wielen te vervangen van de auto waarbij de
krik geleverd is of van auto's van hetzelfde
model. Gebruik de krik niet voor andere
doeleinden, zoals het opkrikken van andere
voertuigmodellen. Gebruik de krik nooit voor
het uitvoeren van reparaties onder het
voertuig. Door een verkeerde plaatsing van
de krik, kan het voertuig van de krik vallen.
Gebruik de krik niet voor zwaardere lasten
dan is aangegeven op het plaatje op de krik.
Monteer nooit sneeuwkettingen op het
ruimtebesparende reservewiel. In geval van
een lekke voorband (aandrijfwiel), kan het
ruimtebesparende reservewiel op de
achteras en het standaard achterwiel op de
vooras worden gemonteerd. Zo heeft de
vooras twee normale wielen waarop
sneeuwkettingen kunnen worden
gemonteerd.
121)Als het wieldeksel niet juist
gemonteerd is, kan het loskomen wanneer
de auto rijdt. Voer nooit werkzaamheden aan
het ventiel uit. Steek nooit gereedschap
tussen de velg en de band. Controleer
regelmatig de spanning van de banden en
het noodreservewiel (zie hoofdstuk
"Technische gegevens").122)De krik is een gereedschap dat
ontwikkeld en ontworpen is voor het
vervangen van een wiel, als een band lek of
beschadigd raakt, op het voertuig waarbij de
krik is geleverd of bij voertuigen van
hetzelfde model. Elk ander gebruik, bijv. om
andere modellen voertuigen of andere
dingen op te krikken, is ten strengste
verboden. Nooit gebruiken voor onderhoud
of reparatie-activiteiten onder de auto of
om de zomer-/winterbanden te verwisselen
en andersom. Zorg dat u zich nooit bevindt
onder het opgekrikte voertuig. Mocht het
nodig zijn om werkzaamheden te verrichten
onder het voertuig, contact opnemen met
het Alfa Romeo Servicenetwerk. Onjuiste
plaatsing van de krik kan er toe leiden dat
het opgekrikte voertuig eraf valt: gebruik
hem alleen op de aangegeven plaatsen.
Gebruik de krik niet voor zwaardere lasten
dan is aangegeven op het plaatje op de krik.
Start de motor nooit wanneer het voertuig
opgekrikt is. Als het voertuig meer dan
noodzakelijk is opgekrikt, kan alles
onstabieler worden, met het risico dat het
voertuig met een harde klap omlaag komt.
Krik daarom het voertuig alleen op zover als
nodig is, om toegang te krijgen tot het
reservewiel.
117

BELANGRIJK
35)Zorg voor voldoende werkruimte bij het
draaien van de slinger om schaafwonden aan
uw hand door contact met de grond te
voorkomen. Ook de bewegende delen van de
krik ("wormschroef" en gewrichten) kunnen
verwondingen veroorzaken: raak deze delen
niet aan. In geval van accidenteel contact
met smeervet, het betreffende deel
zorgvuldig schoonmaken.
36)Neem zo snel mogelijk contact op met
het Alfa Romeo Servicenetwerk om het
correcte aanhaalkoppel van de wielbouten te
laten controleren.

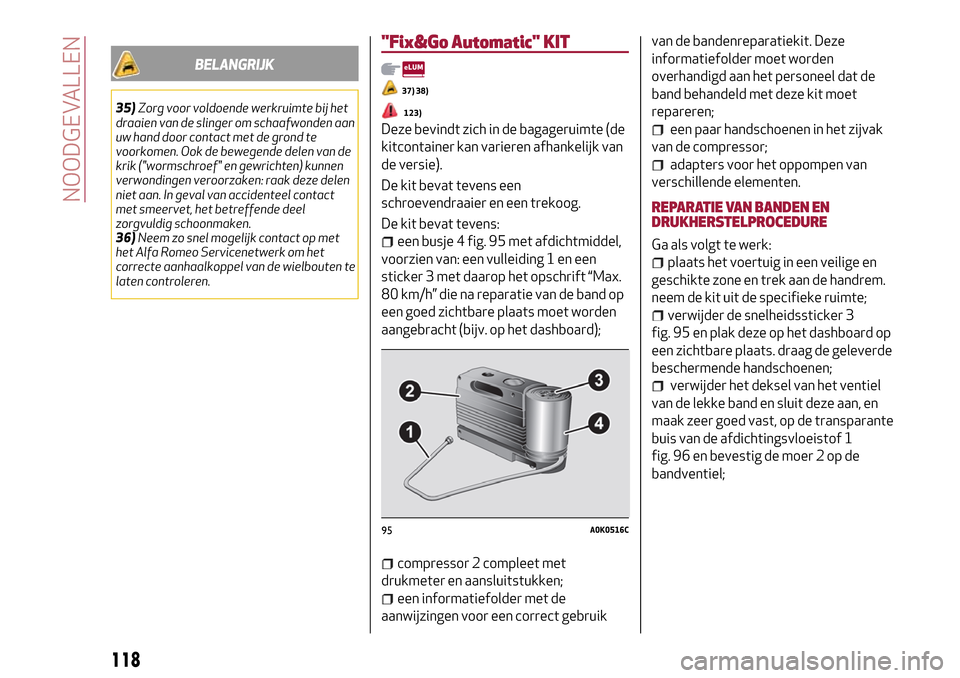

"Fix&Go Automatic" KIT
37) 38)
Deze bevindt zich in de bagageruimte (de
kitcontainer kan varieren afhankelijk van
de versie).
De kit bevat tevens een
schroevendraaier en een trekoog.
De kit bevat tevens:
een busje 4 fig. 95 met afdichtmiddel,
voorzien van: een vulleiding 1 en een
sticker 3 met daarop het opschrift “Max.
80 km/h” die na reparatie van de band op
een goed zichtbare plaats moet worden
aangebracht (bijv. op het dashboard);
compressor 2 compleet met
drukmeter en aansluitstukken;
een informatiefolder met de
aanwijzingen voor een correct gebruikvan de bandenreparatiekit. Deze
informatiefolder moet worden
overhandigd aan het personeel dat de
band behandeld met deze kit moet
repareren;
een paar handschoenen in het zijvak
van de compressor;
adapters voor het oppompen van
verschillende elementen.
REPARATIE VAN BANDEN EN
DRUKHERSTELPROCEDURE
Ga als volgt te werk:
plaats het voertuig in een veilige en
geschikte zone en trek aan de handrem.
neem de kit uit de specifieke ruimte;
verwijder de snelheidssticker 3
fig. 95 en plak deze op het dashboard op
een zichtbare plaats. draag de geleverde
beschermende handschoenen;
verwijder het deksel van het ventiel
van de lekke band en sluit deze aan, en
maak zeer goed vast, op de transparante
buis van de afdichtingsvloeistof 1
fig. 96 en bevestig de moer 2 op de
bandventiel;
95A0K0516C
118
NOODGEVALLEN
123)
