2017 Alfa Romeo Giulietta Handleiding (in Dutch)

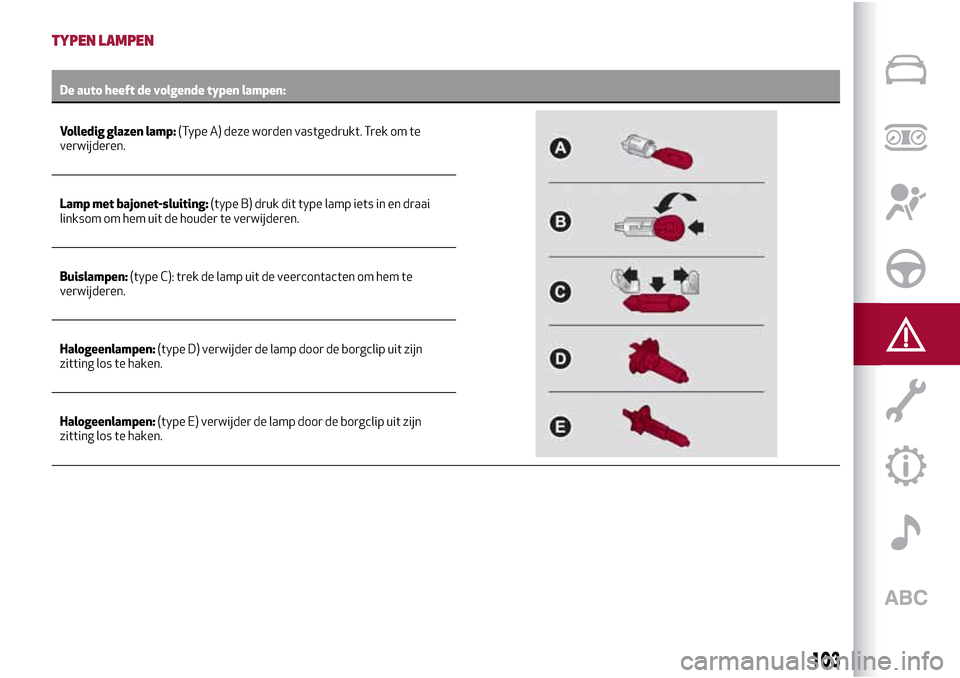

TYPEN LAMPEN
De auto heeft de volgende typen lampen:
Volledig glazen lamp:(Type A) deze worden vastgedrukt. Trek om te
verwijderen.
Lamp met bajonet-sluiting:(type B) druk dit type lamp iets in en draai
linksom om hem uit de houder te verwijderen.
Buislampen:(type C): trek de lamp uit de veercontacten om hem te
verwijderen.
Halogeenlampen:(type D) verwijder de lamp door de borgclip uit zijn
zitting los te haken.
Halogeenlampen:(type E) verwijder de lamp door de borgclip uit zijn
zitting los te haken.
103

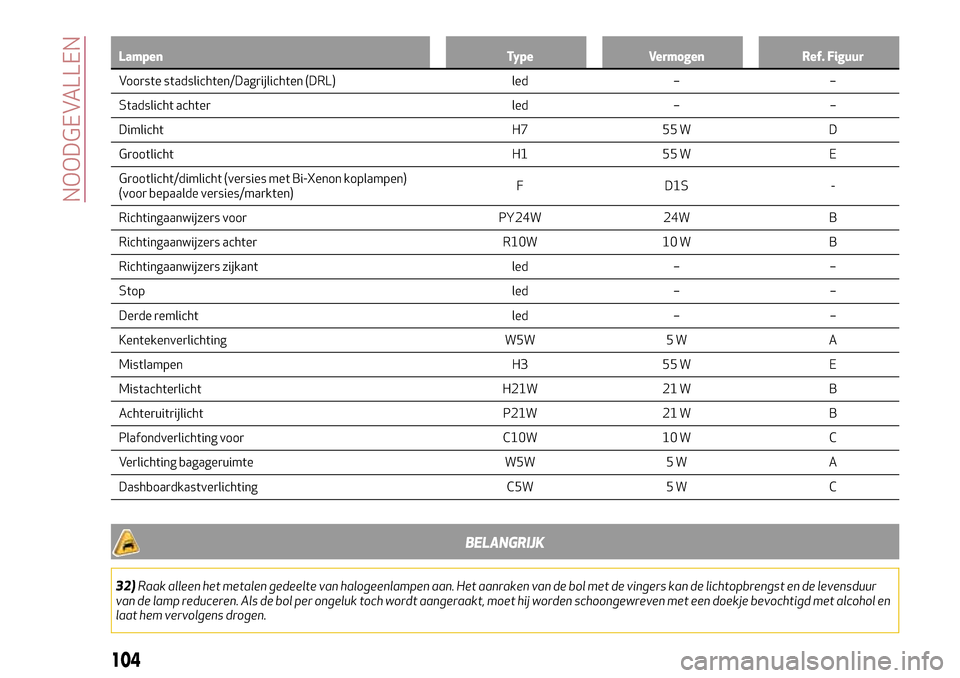

Lampen Type Vermogen Ref. Figuur
Voorste stadslichten/Dagrijlichten (DRL) led – –
Stadslicht
achter led – –
Dimlicht H7 55 W D
Grootlicht H1 55 W E
Grootlicht/dimlicht (versies met Bi-Xenon koplampen)
(voor bepaalde versies/markten)F D1S -
Richtingaanwijzers voor PY24W 24W B
Richtingaanwijzers achter R10W 10 W B
Richtingaanwijzers zijkant led – –
Stop led – –
Derde remlicht led – –
Kentekenverlichting W5W 5 W A
Mistlampen H3 55 W E
Mistachterlicht H21W 21 W B
Achteruitrijlicht P21W 21 W B
Plafondverlichting voor C10W 10 W C
Verlichting bagageruimte W5W 5 W A
Dashboardkastverlichting C5W 5 W C
BELANGRIJK
32)Raak alleen het metalen gedeelte van halogeenlampen aan. Het aanraken van de bol met de vingers kan de lichtopbrengst en de levensduur
van de lamp reduceren. Als de bol per ongeluk toch wordt aangeraakt, moet hij worden schoongewreven met een doekje bevochtigd met alcohol en
laat hem vervolgens drogen.
104
NOODGEVALLEN

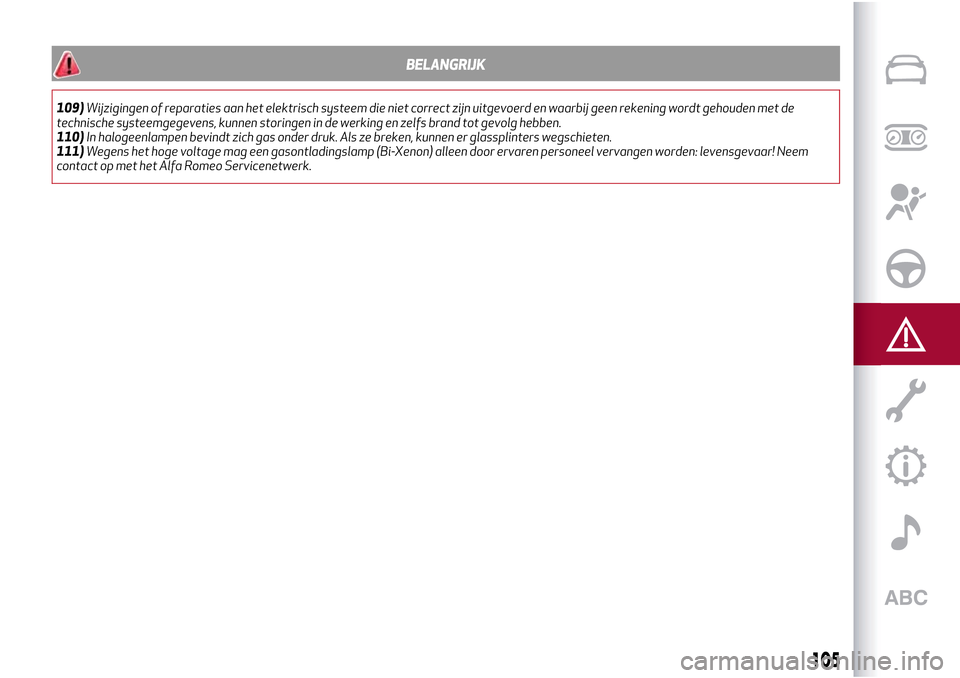

BELANGRIJK
109)Wijzigingen of reparaties aan het elektrisch systeem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met de
technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
110)In halogeenlampen bevindt zich gas onder druk. Als ze breken, kunnen er glassplinters wegschieten.
111)Wegens het hoge voltage mag een gasontladingslamp (Bi-Xenon) alleen door ervaren personeel vervangen worden: levensgevaar! Neem
contact op met het Alfa Romeo Servicenetwerk.
105

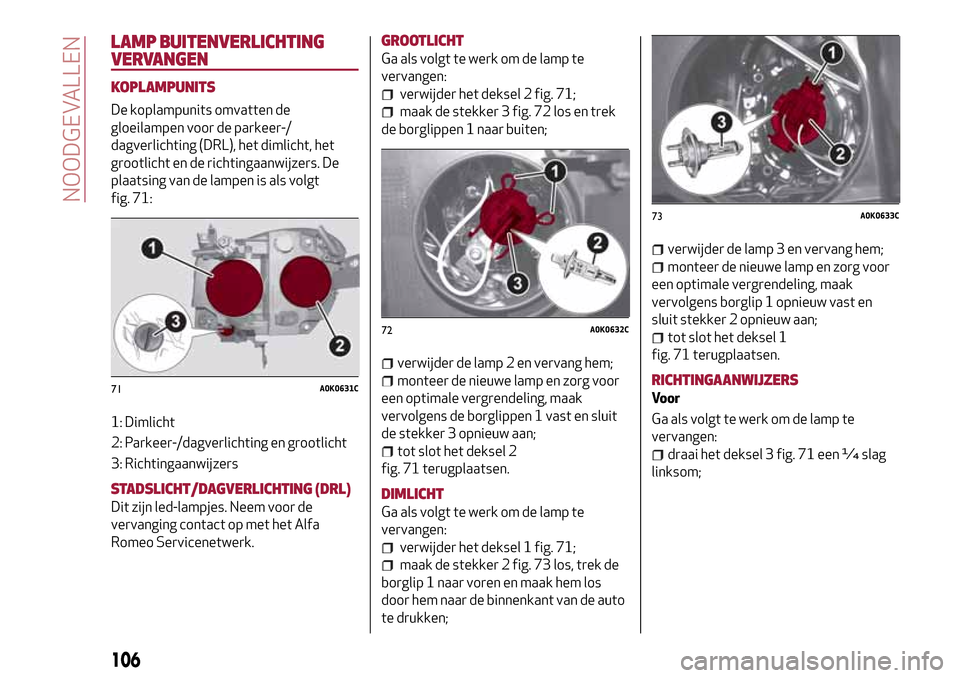

LAMP BUITENVERLICHTING
VERVANGEN
KOPLAMPUNITS
De koplampunits omvatten de
gloeilampen voor de parkeer-/
dagverlichting (DRL), het dimlicht, het
grootlicht en de richtingaanwijzers. De
plaatsing van de lampen is als volgt
fig. 71:
1: Dimlicht
2: Parkeer-/dagverlichting en grootlicht
3: Richtingaanwijzers
STADSLICHT/DAGVERLICHTING (DRL)
Dit zijn led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.
GROOTLICHT
Ga als volgt te werk om de lamp te
vervangen:
verwijder het deksel 2 fig. 71;
maak de stekker 3 fig. 72 los en trek
de borglippen 1 naar buiten;
verwijder de lamp 2 en vervang hem;
monteer de nieuwe lamp en zorg voor
een optimale vergrendeling, maak
vervolgens de borglippen 1 vast en sluit
de stekker 3 opnieuw aan;
tot slot het deksel 2
fig. 71 terugplaatsen.
DIMLICHT
Ga als volgt te werk om de lamp te
vervangen:
verwijder het deksel 1 fig. 71;
maak de stekker 2 fig. 73 los, trek de
borglip 1 naar voren en maak hem los
door hem naar de binnenkant van de auto
te drukken;
verwijder de lamp 3 en vervang hem;
monteer de nieuwe lamp en zorg voor
een optimale vergrendeling, maak
vervolgens borglip 1 opnieuw vast en
sluit stekker 2 opnieuw aan;
tot slot het deksel 1
fig. 71 terugplaatsen.
RICHTINGAANWIJZERS
Voor
Ga als volgt te werk om de lamp te
vervangen:
draai het deksel 3 fig. 71 een ¼ slag
linksom;
71A0K0631C
72A0K0632C
73A0K0633C
106
NOODGEVALLEN

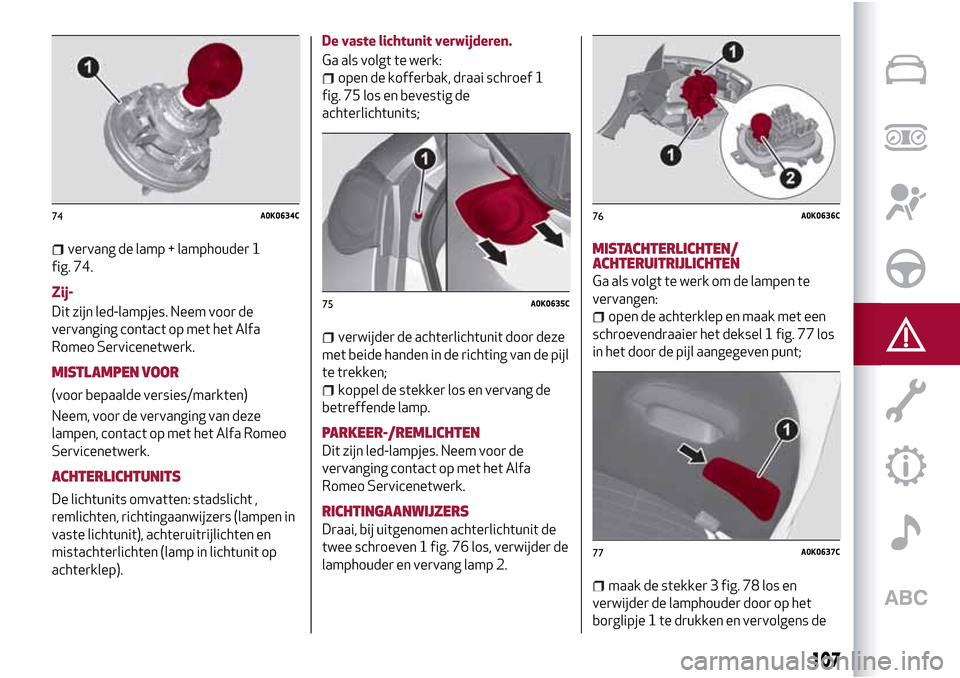

vervang de lamp + lamphouder 1
fig. 74.
Zij-
Dit zijn led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.
MISTLAMPEN VOOR
(voor bepaalde versies/markten)
Neem, voor de vervanging van deze
lampen, contact op met het Alfa Romeo
Servicenetwerk.
ACHTERLICHTUNITS
De lichtunits omvatten: stadslicht ,
remlichten, richtingaanwijzers (lampen in
vaste lichtunit), achteruitrijlichten en
mistachterlichten (lamp in lichtunit op
achterklep).De vaste lichtunit verwijderen.
Ga als volgt te werk:
open de kofferbak, draai schroef 1
fig. 75 los en bevestig de
achterlichtunits;
verwijder de achterlichtunit door deze
met beide handen in de richting van de pijl
te trekken;
koppel de stekker los en vervang de
betreffende lamp.
PARKEER-/REMLICHTEN
Dit zijn led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.
RICHTINGAANWIJZERS
Draai, bij uitgenomen achterlichtunit de
twee schroeven 1 fig. 76 los, verwijder de
lamphouder en vervang lamp 2.
MISTACHTERLICHTEN/
ACHTERUITRIJLICHTEN
Ga als volgt te werk om de lampen te
vervangen:
open de achterklep en maak met een
schroevendraaier het deksel 1 fig. 77 los
in het door de pijl aangegeven punt;
maak de stekker 3 fig. 78 los en
verwijder de lamphouder door op het
borglipje 1 te drukken en vervolgens de
74A0K0634C
75A0K0635C
76A0K0636C
77A0K0637C
107

schroef 2 los te draaien;
duw voorzichtig op de lamp en draai
hem linksom (1 = achteruitrijlamp; 2 =
mistachterlamp) om de lamp te
verwijderen (zie fig. 79);
plaats de lamphouder terug in het huis,
draai de schroef 2 vast en monteer hem
door middel van het borglipje 1. Sluit de
stekker 3 aan en monteer het deksel 1
fig. 77 terug.
BELANGRIJK Dek de punt van de
schroevendraaier af met een doek om
krassen te voorkomen bij het verwijderen
van het deksel 1.
DERDE REMLICHT
Dit zijn led lampjes die zich op de in de
achterklep opgenomen spoiler bevinden.
Neem voor de vervanging contact op met
het Alfa Romeo Servicenetwerk.
KENTEKENVERLICHTING
Ga als volgt te werk om de lampen te
vervangen:
verwijder de lichtunits A fig. 80 van de
kentekenverlichting;
draai de lamphouder 2 fig. 81 linksom,
verwijder de lamp 3 en vervang hem;
plaats de nieuwe lamp en controleer of
deze goed vastzit en plaats de units van
de kentekenverlichting fig. 80 terug op
hun plaats. Controleer ook of deze goed
vastzitten.
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
108
NOODGEVALLEN

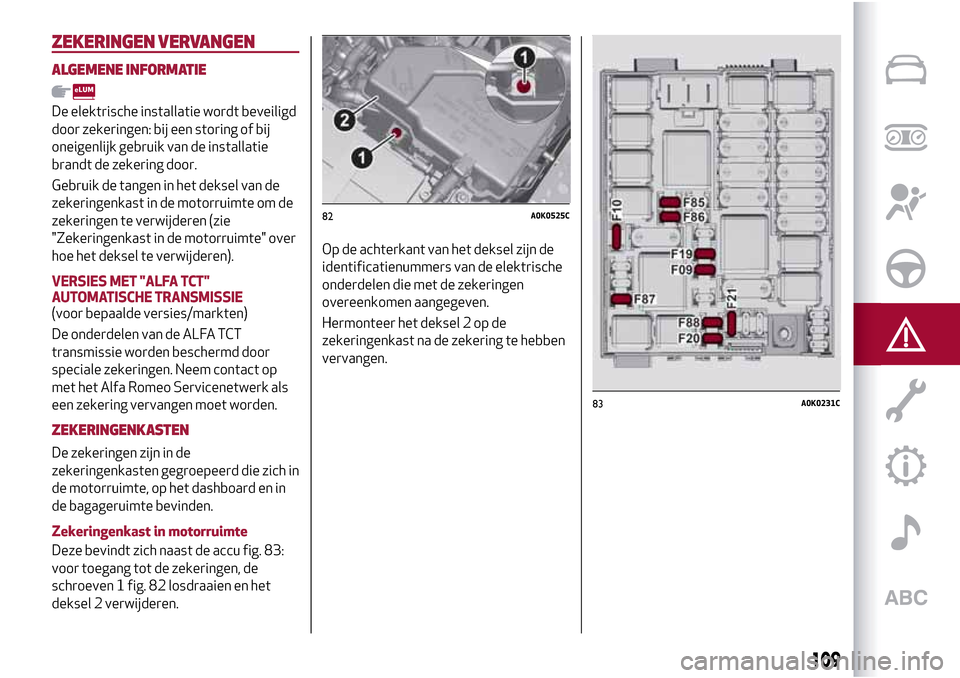

ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
De elektrische installatie wordt beveiligd
door zekeringen: bij een storing of bij
oneigenlijk gebruik van de installatie
brandt de zekering door.
Gebruik de tangen in het deksel van de
zekeringenkast in de motorruimte om de
zekeringen te verwijderen (zie
"Zekeringenkast in de motorruimte" over
hoe het deksel te verwijderen).
VERSIES MET "ALFA TCT"
AUTOMATISCHE TRANSMISSIE
(voor bepaalde versies/markten)
De onderdelen van de ALFA TCT
transmissie worden beschermd door
speciale zekeringen. Neem contact op
met het Alfa Romeo Servicenetwerk als
een zekering vervangen moet worden.
ZEKERINGENKASTEN
De zekeringen zijn in de
zekeringenkasten gegroepeerd die zich in
de motorruimte, op het dashboard en in
de bagageruimte bevinden.
Zekeringenkast in motorruimte
Deze bevindt zich naast de accu fig. 83:
voor toegang tot de zekeringen, de
schroeven 1 fig. 82 losdraaien en het
deksel 2 verwijderen.Op de achterkant van het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven.
Hermonteer het deksel 2 op de
zekeringenkast na de zekering te hebben
vervangen.
82A0K0525C
83A0K0231C
109

Zekeringenkast in het dashboard
om bij de zekeringen fig. 85 te komen uw
hand in behuizing 1 fig. 84 steken en het
klepje 2 omlaag halen.Zekeringenkast in de bagageruimte
De zekeringenkast (fig. 86 ) bevindt zich
links van de bagageruimte onder het
deksel aan de zijkant.
Neem voor toegang contact op met het
Alfa Romeo Servicenetwerk.
84A0K0527C
85A0K0244C
86A0K0529C
110
NOODGEVALLEN
