ALLMÄNT1.6 JTDM115 HK(*)1.6 JTDM120 hk
Typkod 940C5000 940C1000
Cykel Diesel Diesel
Antal och placering av cylindrarna 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 79,5 x 80,5 79,5 x 80,5
Total slagvolym (cm³) 1598 1598
Kompressionsförhållande 16,5 16,5
Max. effekt (EEG) (kW) 85 88
Max. effekt (EEG) (hk) 115 120
motsvarande varvtal (varv/min.) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 280 320 280 320
Max. vridmoment (EEG) (kgm) 28,5 32,6 28,5 32,6
motsvarande varvtal (varv/min.) 1500 1750 1500 1750
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
(*) Berörda versioner och marknader
151

ALLMÄNT2.0 JTDM136 HK2.0 JTDM150 HK
Typkod 940C4000 940C3000
Cykel Diesel Diesel
Antal och placering av cylindrarna 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 83 x 90,4 83 x 90,4
Total slagvolym (cm³) 1956 1956
Kompressionsförhållande 16,5 16,5
NATURAL DYNAMIC
Max. effekt (EEG) (kW) 100 103 110
Max. effekt (EEG) (hk) 136 140 150
motsvarande varvtal (varv/min.) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 320 380 320 380
Max. vridmoment (EEG) (kgm) 32,5 38,7 32,5 38,7
motsvarande varvtal (varv/min.) 1500 1750 1500 1750
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
152
TEKNISKA DATA

ALLMÄNT2.0 JTDM163 HK(*)2.0 JTDM175 HK
Typkod 940B9000 940B4000
Cykel Diesel Diesel
Antal och placering av cylindrarna 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 83 x 90,4 83 x 90,4
Total slagvolym (cm³) 1956 1956
Kompressionsförhållande 16,5 16,5
NATURAL DYNAMIC
Max. effekt (EEG) (kW) 120 125 128,5
Max. effekt (EEG) (hk) 163 170 175
motsvarande varvtal (varv/min.) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 320 350 320 350
Max. vridmoment (EEG) (kgm) 32,5 35,6 32,5 35,6
motsvarande varvtal (varv/min.) 1500 1750 1500 1750
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
(*) Berörda versioner och marknader
153

HJUL
MEDFÖLJANDE FÄLGAR OCH DÄCK
Versioner Fälg Medföljande däck VinterdäckReservhjul
Fälg Däck
1.4 Turbo Benzina
1.4 Turbo MultiAir
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4B x 16 ET 22
4B x 17 ET 25 7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo Benzina
(***)1.4 Turbo MultiAir(***)1.6 JTDM(***)2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
1.750 Turbo Benzina
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) Berörda versioner och marknader
(**) Däcket kan inte förses med kedjor
(***) Utföranden med större bromsok
På de versioner som försetts med däcken 205/55 R16" och 225/45 R17" går det att montera snökedjor med begränsade mått som
inte skjuter ut mer än 9 mm från däckprofilen.
154
TEKNISKA DATA

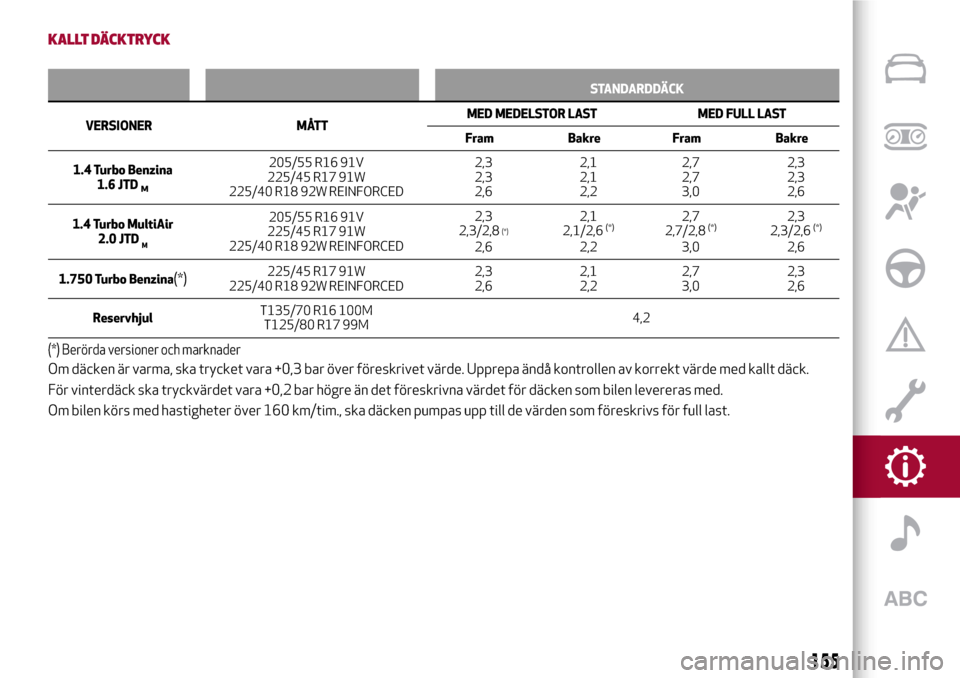

KALLT DÄCKTRYCK
STANDARDDÄCK
VERSIONER MÅTTMED MEDELSTOR LAST MED FULL LAST
Fram Bakre Fram Bakre
1.4 Turbo Benzina
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3
2,62,1
2,1
2,22,7
2,7
3,02,3
2,3
2,6
1.4 Turbo MultiAir
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,62,1
2,1/2,6
(*)
2,22,7
2,7/2,8
(*)
3,02,3
2,3/2,6
(*)
2,6
1.750 Turbo Benzina
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
ReservhjulT135/70 R16 100M
T125/80 R17 99M4,2
(*) Berörda versioner och marknader
Om däcken är varma, ska trycket vara +0,3 bar över föreskrivet värde. Upprepa ändå kontrollen av korrekt värde med kallt däck.
För vinterdäck ska tryckvärdet vara +0,2 bar högre än det föreskrivna värdet för däcken som bilen levereras med.
Om bilen körs med hastigheter över 160 km/tim., ska däcken pumpas upp till de värden som föreskrivs för full last.
155

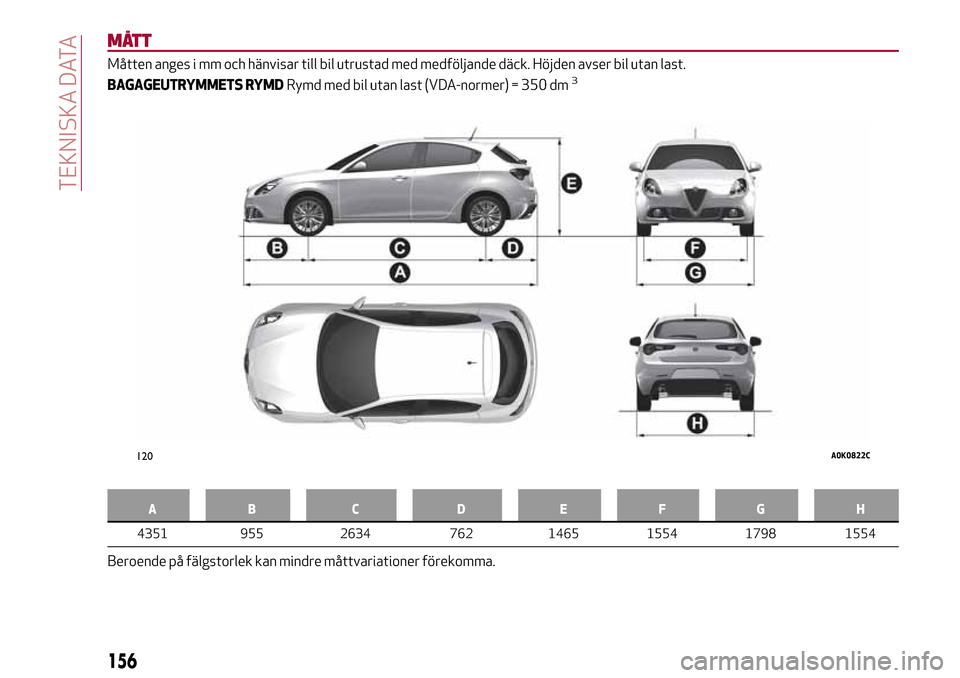

MÅTT
Måtten anges i mm och hänvisar till bil utrustad med medföljande däck. Höjden avser bil utan last.
BAGAGEUTRYMMETS RYMDRymd med bil utan last (VDA-normer) = 350 dm3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Beroende på fälgstorlek kan mindre måttvariationer förekomma.
120A0K0822C
156
TEKNISKA DATA

VIKTER
Vikter 1.4 Turbo Benzina 1.4 Turbo MultiAir(*)1.4 Turbo MultiAir(**)
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1280 1290 1305
Lastförmåga inklusive föraren
(***)505 505 505
Maximalt tillåtna belastningar
(****)
– framaxel 1100 1100 1100
– bakaxel 850 850 850
– totalt 1785 1795 1810
Laster som kan bogseras (kg)
– bromsat släp 1300 1300
1300 / 0
(****)
– obromsat släp 500 500 500
Max. belastning på taket 50 50 50
Maximal last på dragkulan (bromsat släp) 60 60 60
(*) Versioner med manuell växellåda
(**) Versioner med Alfa TCT-växellåda
(***) Med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och den faktiska nyttolasten minskar därmed enligt den maximalt tillåtna
belastningen.
(****) Länder med varmt och fuktigt klimat
157

Vikter1.4 Bensinturbo/LPG
120 hk1750 Bensinturbo
240 hk TCT(*)1.6 JTDM(**)
Tomvikt (med alla vätskor, med bränsletanken fylld till 90
% och utan tillval)1317 1320 1310
Lastförmåga inklusive föraren
(***)503 535 540
Maximalt tillåtna belastningar
(****)
– framaxel 1100 1100 1100
– bakaxel 890 850 850
– totalt 1820 1855 1850
Laster som kan bogseras (kg)
– bromsat släp 1300 1000 1300
– obromsat släp 500 500 500
Max. belastning på taket 50 50 50
Maximal last på dragkulan (bromsat släp) 60 60 60
(*) Berörda versioner och marknader
(**) Versioner med manuell växellåda
(***) Med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och den faktiska nyttolasten minskar därmed enligt den maximalt tillåtna
belastningen.
(****) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna
lasterna.
