2017 Alfa Romeo Giulia Manuel du propriétaire (in French)

Remplacement des
ampoules extérieures
Nota :Remplacez la lampe seulement
lorsque le moteur est coupé.
Assurez-vous également que le moteur
est froid, pour éviter les risques de
brûlure.
Clignotants
Pour changer l'ampoule de ces lampes,
procédez comme suit :
1. En travaillant à partir de l'intérieur du
compartiment moteur, retirez le
couvercle protecteur.
2. Retirez le revêtement protecteur. 3. Tournez l'ensemble ampoule et
douille dans le sens antihoraire, puis
faites-le glisser hors du bloc optique.
4. Retirez l'ampoule en la faisant glisser
du support d'ampoule.
5. Poser l'ampoule neuve, en vous
assurant qu'elle est correctement
insérée dans le support d'ampoule.6. Insérez l'ensemble ampoule et
douille dans le bloc optique et
tournez-le dans le sens horaire, en vous
assurant qu'il est correctement
verrouillé.
7. Installez le couvercle protecteur.
Feu avant de route avec phares au
xénon à décharge gazeuse
Pour remplacer les ampoules des feux
de route, communiquez avec votre
concessionnaire autorisé.
Avertissement!
Ne touchez pas à l'ampoule neuve avec les
doigts. La contamination de l'ampoule par
l'huile aura pour effet de raccourcir
grandement la durée de vie de l'ampoule.
Si l'ampoule est entrée en contact avec
une surface grasse ou huileuse, nettoyez
l'ampoule avec de l'alcool à friction.
Remplacement des
ampoules intérieures
Miroir de courtoisie
Pour remplacer les ampoules, procédez
comme suit :
1. Soulevez le couvre-miroir et retirez la
lentille, à l'aide d'un outil approprié.
GUID-08026S0023EMEmplacement du couvercle
protecteur
GUID-08026S0006EMCouvercle de protection
GUID-08026S0007EMAmpoule/Douille
207

2. Changez l'ampoule en la libérant
des contacts latéraux, puis insérez
l'ampoule neuve en vous assurant
qu'elle est bien fixée entre les contacts.
3. Installez la lentille, en l'insérant
d'abord d'un côté, puis en appuyant
sur l'autre côté pour bien l'engager.
Lampe de boîte à gants
Pour remplacer l'ampoule, procédez
comme suit :
1. Ouvrez la boîte à gants.
2. Retirez l'ensemble des lampes
d'accueil à l'aide d'un outil approprié.3. Ouvrez le couvercle de protection et
retirez l'ampoule en la tirant hors du
connecteur.
4. Installez l'ampoule, en vous assurant
qu'elle est insérée de façon complète et
adéquate.5. Fermez le couvercle de protection
de la lentille.
6. Installez la lampe d'accueil, en
l'insérant d'abord d'un côté, puis en
appuyant sur l'autre côté pour bien
l'engager.
Lampe d'accueil du coffre à
bagages
Pour remplacer les ampoules, procédez
comme suit :
1. Ouvrez le coffre et retirez le bloc
optique à l'aide d'un outil approprié.
2. Ouvrez le couvercle de protection et
retirez l'ampoule en la tirant hors du
connecteur.
GUID-08026S0008EMPare-soleil
1 – Couvercle du rétroviseur
2 – Lentille
GUID-08026S0009EMRetrait des lampes d'accueil
GUID-08026S0011EMInstruction de retrait de la
protection et de l'ampoule
GUID-08026S0010EMRetrait de l'éclairage de plafond
208
EN CAS D'URGENCE

3. Installez l'ampoule, en vous assurant
qu'elle est insérée de façon complète et
adéquate.
4. Fermez le couvercle de protection
de la lentille.
5. Installez la lampe du coffre dans la
position correcte, en l'insérant d'abord
d'un côté, puis en appuyant sur l'autre
côté pour bien l'engager.Éclairage au sol sur le panneau de
portière
Pour remplacer l'ampoule, procédez
comme suit :
1. Ouvrez la portière et retirez
l'éclairage au sol, à l'aide d'un outil
approprié.
2. Ouvrez le couvercle de protection et
retirez l'ampoule en la tirant hors du
connecteur.
3. Installez l'ampoule, en vous assurant
qu'elle est insérée de façon complète et
adéquate.
4. Fermez le couvercle de protection
de la lentille.
5. Installez l'éclairage au sol dans la
position correcte, en l'insérant d'abord
d'un côté, puis en appuyant sur l'autre
côté pour bien l'engager.
GUID-08026S0011EMInstruction de retrait de la
protection et de l'ampoule
GUID-08026S0012EMRetrait de l'éclairage au sol
GUID-08026S0011EMInstruction de retrait de la
protection et de l'ampoule
209

FUSIBLES
Généralités
Les fusibles protègent les systèmes
électriques contre un courant excessif.
Lorsqu'un périphérique ne fonctionne
pas, vous devez vérifier le circuit
électrique à l'intérieur du fusible pour
vous assurer qu'il ne présente pas un
court-circuit ou qu'il n'a pas fondu.
Vous devez également être conscient
que l’utilisation des prises de courant
pendant de longues périodes alors que
le moteur est à l'arrêt risque de
décharger la batterie du véhicule.Pince à fusible
Pour remplacer un fusible, utilisez la
pince accrochée à la boîte à fusibles.Attrapez la pince de maintien des
languettes supérieures, appuyez sur les
languettes et extrayez la pince en la
tirant vers le haut.
La pince possède deux extrémités
différentes qui sont toutes deux
spécialement conçues pour retirer les
différents types de fusibles présents
dans le véhicule :
Après l'utilisation, remettez la pince à
leur place en suivant les procédures
ci-dessous :
Saisir la pince des languettes
supérieures et les insérer dans leur
boîtier.
Pousser la pince vers le bas dans le
boîtier jusqu'à ce qu'elle s'enclenche.
2
3
1
GUID-0726067916Fusibles de balai d'essuie-glace
1 – Circuit électrique
2 – Fusible de balai d'essuie-glace avec
circuit électrique en bon état
3 – Fusible de balai d'essuie-glace avec
circuit électrique défectueux
GUID-08036S0002EMFusible J-CASE
1 – Circuit électrique
2 – Fusible de boîtier avec circuit élec-
trique en bon état
3 – Fusible de boîtier avec circuit élec-
trique en mauvais état
GUID-08036S0053EMBoîte à fusibles
GUID-08036S0005EMPince à fusible
1 – MINI-fusible
2 – Fusible J-CASE
210
EN CAS D'URGENCE

Mise en garde!
Un fusible grillé doit toujours être
remplacé par un fusible de la même
intensité que le fusible d'origine. Ne
remplacez jamais un fusible par un autre
fusible d'intensité plus élevée. Ne
remplacez jamais un fusible grillé par des
fils métalliques ou tout autre matériau. Si
vous n'utilisez pas les fusibles adéquats,
vous risquez de provoquer des blessures,
un incendie ou des dommages à la
propriété.
Avant de remplacer un fusible, assurez
que l'allumage est coupé et que tous les
autres services sont coupés et/ou
désengagés.
Si le fusible remplacé grille à nouveau,
prenez contact avec un concessionnaire
autorisé.
Si un fusible de protection générale des
systèmes de sécurité (système de sacs
gonflables, système de freinage), des
unités de puissance (circuit moteur, circuit
de transmission) ou du système de
direction assistée, prenez contact avec un
concessionnaire autorisé.
Emplacement du fusible
Les fusibles, qui peuvent être
remplacés par l'utilisateur, sont
regroupés dans deux boîtes situées
sous le marchepied côté passager et à
l'intérieur du coffre.
Unité de commande
sous le marchepied du
côté passager
Pour accéder aux fusibles, procédez
comme suit :
1. Soulevez l'extrémité supérieure du
marchepied sur le côté passager en
tirant pour libérer les deux boutons.
Boutons de déverrouillage sur le marchepied
1 – Marchepied 2. Dévissez les deux crochets et retirez
le panneau en le tirant vers le bas.
Libérez les crochets situés sur le marchepied
2 – Tableau de bord
Les fusibles sont faciles d'accès sur le
panneau de commande.
Après avoir remplacé le fusible,
assurez-vous que ce panneau et le
marchepied sont correctement
verrouillés.
GUID-08036S0010EM
GUID-08036S0011EM
211

Boîte à fusibles du
coffre à bagages
Pour accéder aux fusibles, procédez
comme suit :
1. Soulever le couvercle du coffre.
2. Retirez le couvercle de l'unité de
commande.
Les fusibles sont faciles d'accès sur le
panneau de commande.
Le numéro d'identification du
composant électrique qui correspond à
chaque fusible est illustré sur le
couvercle.
Après le remplacement d'un fusible,
assurez-vous que vous avez
correctement fermé le couvercle.
GUID-08036S0014EMUnité de commande
212
EN CAS D'URGENCE

Unité de commande sous le marchepied du côté passager
GUID-08036S0013EMUnité de commande côté passager
213

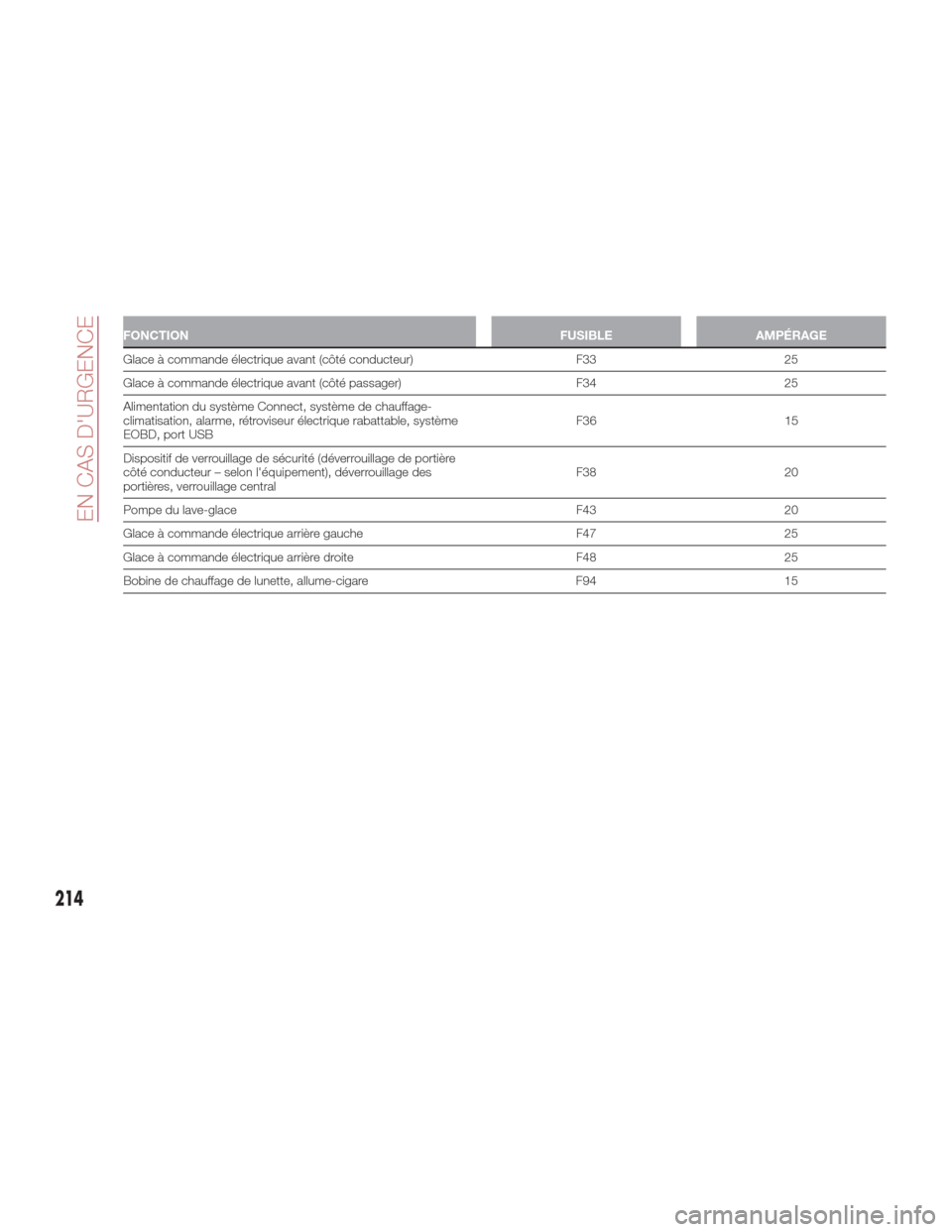

FONCTIONFUSIBLEAMPÉRAGE
Glace à commande électrique avant (côté conducteur) F3325
Glace
à commande électrique avant (côté passager) F3425
Alimentation du système Connect, système de chauffage-
climatisation, alarme, rétroviseur électrique rabattable, système
EOBD, port USB F36
15
Dispositif de verrouillage de sécurité (déverrouillage de portière
côté conducteur – selon l'équipement), déverrouillage des
portières, verrouillage central F38
20
Pompe du lave-glace F4320
Glace à commande électrique arrière gauche F4725
Glace à commande électrique arrière droite F4825
Bobine de chauffage de lunette, allume-cigare F9415
214
