2017 Abarth 500 Manual de Uso e Manutenção (in Portuguese)

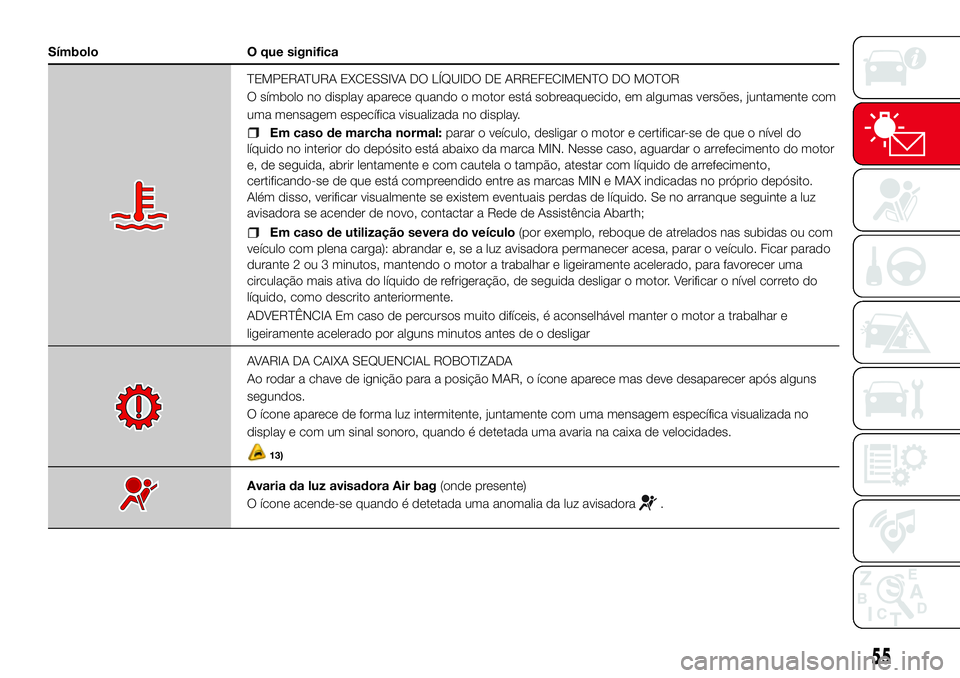

Símbolo O que significa
TEMPERATURA EXCESSIVA DO LÍQUIDO DE ARREFECIMENTO DO MOTOR
O símbolo no display aparece quando o motor está sobreaquecido, em algumas versões, juntamente com
uma mensagem específica visualizada no display.
Em caso de marcha normal:parar o veículo, desligar o motor e certificar-se de que o nível do
líquido no interior do depósito está abaixo da marca MIN. Nesse caso, aguardar o arrefecimento do motor
e, de seguida, abrir lentamente e com cautela o tampão, atestar com líquido de arrefecimento,
certificando-se de que está compreendido entre as marcas MIN e MAX indicadas no próprio depósito.
Além disso, verificar visualmente se existem eventuais perdas de líquido. Se no arranque seguinte a luz
avisadora se acender de novo, contactar a Rede de Assistência Abarth;
Em caso de utilização severa do veículo(por exemplo, reboque de atrelados nas subidas ou com
veículo com plena carga): abrandar e, se a luz avisadora permanecer acesa, parar o veículo. Ficar parado
durante 2 ou 3 minutos, mantendo o motor a trabalhar e ligeiramente acelerado, para favorecer uma
circulação mais ativa do líquido de refrigeração, de seguida desligar o motor. Verificar o nível correto do
líquido, como descrito anteriormente.
ADVERTÊNCIA Em caso de percursos muito difíceis, é aconselhável manter o motor a trabalhar e
ligeiramente acelerado por alguns minutos antes de o desligar
AVARIA DA CAIXA SEQUENCIAL ROBOTIZADA
Ao rodar a chave de ignição para a posição MAR, o ícone aparece mas deve desaparecer após alguns
segundos.
O ícone aparece de forma luz intermitente, juntamente com uma mensagem específica visualizada no
display e com um sinal sonoro, quando é detetada uma avaria na caixa de velocidades.
13)
Avaria da luz avisadora Air bag(onde presente)
O ícone acende-se quando é detetada uma anomalia da luz avisadora
.
55

Símbolo O que significa
VELOCIDADE LIMITE ULTRAPASSADA
O símbolo é visualizado no display, juntamente com uma mensagem específica e um sinal sonoro, quando
o veículo ultrapassa o valor de velocidade limite programado através do Menu de Setup (por ex. 120
km/h). Para alguns mercados, o símbolo é de cor vermelha.
Símbolo O que significa
POSSÍVEL PRESENÇA DE GELO NA ESTRADA
O símbolo é visualizado no display quando a temperatura exterior é igual ou inferior a 3ºC.
Em algumas versões, o ecrã visualiza a mensagem específica.
AVARIA DOS SENSORES DE ESTACIONAMENTO
(se presente)
O símbolo é apresentado no display, juntamente com uma mensagem dedicada, quando é detectada uma
anomalia nos sensores de estacionamento.
SERVICE (MANUTENÇÃO PROGRAMADA) EXPIRADO
Quando a manutenção programada ("revisão") está perto do prazo previsto, no display será visualizado o
símbolo seguido do número de quilómetros/milhas que faltam para a manutenção do veículo. Esta
visualização aparece automaticamente, com a chave de ignição na posição MAR, quando, no momento
da manutenção, faltam 2000 km (ou valor equivalente em milhas) ou, para alguns mercados, 30 dias e é
reproposta a cada rotação da chave para a posição MAR ou, para alguns mercados, a cada 200 km (ou
valor equivalente em milhas).
Contactar a Rede de Assistência Abarth que procederá, para além das operações de manutenção
previstas no "Plano de manutenção programada", à reposição a zero da referida visualização (reset).
SISTEMA ASR
O símbolo no display acende-se, em algumas versões juntamente com uma mensagem específica
visualizada pelo display, quando se desativa o sistema ASR.
56
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

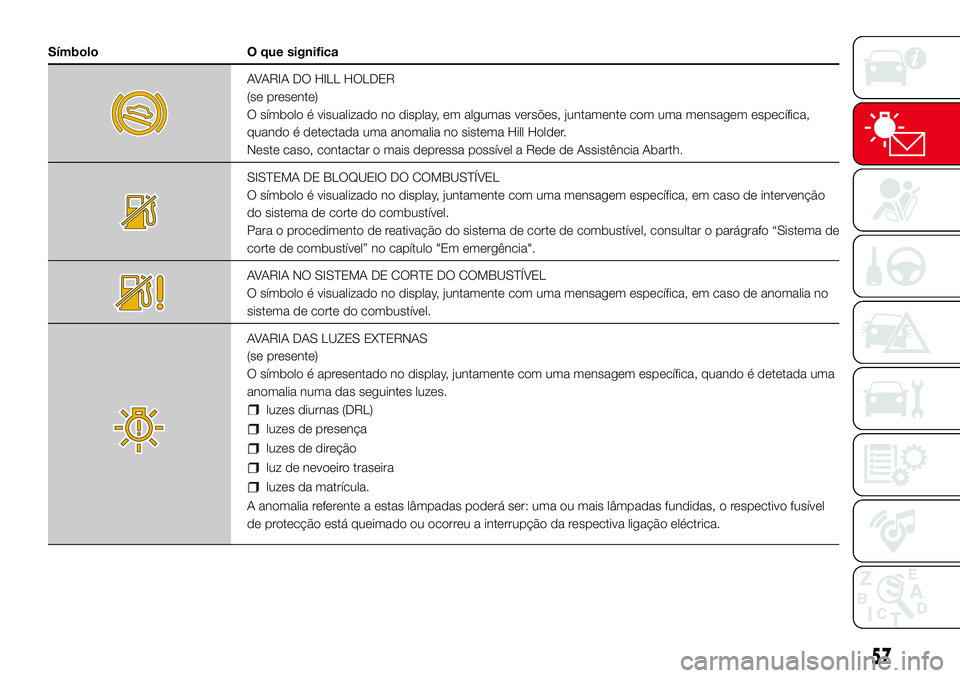

Símbolo O que significa
AVARIA DO HILL HOLDER
(se presente)
O símbolo é visualizado no display, em algumas versões, juntamente com uma mensagem específica,
quando é detectada uma anomalia no sistema Hill Holder.
Neste caso, contactar o mais depressa possível a Rede de Assistência Abarth.
SISTEMA DE BLOQUEIO DO COMBUSTÍVEL
O símbolo é visualizado no display, juntamente com uma mensagem específica, em caso de intervenção
do sistema de corte do combustível.
Para o procedimento de reativação do sistema de corte de combustível, consultar o parágrafo “Sistema de
corte de combustível” no capítulo "Em emergência".
AVARIA NO SISTEMA DE CORTE DO COMBUSTÍVEL
O símbolo é visualizado no display, juntamente com uma mensagem específica, em caso de anomalia no
sistema de corte do combustível.
AVARIA DAS LUZES EXTERNAS
(se presente)
O símbolo é apresentado no display, juntamente com uma mensagem específica, quando é detetada uma
anomalia numa das seguintes luzes.
luzes diurnas (DRL)
luzes de presença
luzes de direção
luz de nevoeiro traseira
luzes da matrícula.
A anomalia referente a estas lâmpadas poderá ser: uma ou mais lâmpadas fundidas, o respectivo fusível
de protecção está queimado ou ocorreu a interrupção da respectiva ligação eléctrica.
57

Símbolo O que significa
AVARIA DAS LUZES DE STOP
(se presente)
O símbolo é apresentado no display, juntamente com uma mensagem dedicada, quando é detectada uma
anomalia nas luzes de paragem (stop).
A anomalia pode dever-se a uma lâmpada fundida, ao respectivo fusível de protecção queimado ou à
interrupção da respectiva ligação eléctrica.
AVARIA DO SISTEMA FIAT CODE
Com a chave de ignição na posição MAR, a luz avisadora ou o símbolo no display acende-se com luz fixa,
em algumas versões juntamente com uma mensagem específica visualizada pelo display, para indicar uma
possível avaria do sistema Fiat Code.
Se, com o motor ligado, o símbolo aparecer no display, significa que o veículo não está protegido pelo
dispositivo de bloqueio do motor.
Neste caso, contactar o mais depressa possível a Rede de Assistência Abarth.
RESERVA DE COMBUSTÍVEL - AUTONOMIA LIMITADA
Ao rodar a chave para a posição MAR, o ícone aparece mas deve desaparecer após alguns segundos.
O símbolo no display acende-se quando no depósito restam cerca de 5 litros de combustível. O triângulo
presente no lado do símbolo indica o lado do veículo no qual está presente o bocal para o abastecimento
de combustível.
SINALIZAÇÃO DE AVARIA DO SENSOR DE PRESSÃO DO ÓLEO DO MOTOR
O ícone aparece quando é detetada uma anomalia no sensor de pressão do óleo do motor.
Dirigir-se o mais rapidamente possível à Rede de Assistência Abarth para eliminar a anomalia.
MUDANÇA DO ÓLEO
O ícone indica a necessidade de efetuar uma substituição do óleo do motor. Contactar a Rede de
Assistência Abarth.
PRESSÃO DO PEDAL DA EMBRAIAGEM PARA ARRANQUE
O acendimento deste símbolo indica que se deve carregar no pedal da embraiagem para permitir o
arranque.
58
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Símbolo O que significa
AVARIA DO SENSOR DO NÍVEL DE COMBUSTÍVEL
O símbolo acende-se, em caso de avaria no sensor do nível de combustível. Contactar a Rede de
Assistência Abarth.
Símbolo O que significa
CORRETOR DE FOCAGEM DOS FARÓIS
O ícone, juntamente com um número, indica a profundidade do feixe luminoso emitido dos médios.
AVISO
33)Se a luz avisadoranão se acende ao rodar a chave para a posição MAR ou permanece acesa durante a marcha, é possível que
esteja presente uma anomalia nos sistemas de retenção; neste caso, os airbags ou os pretensores podem não se ativar em caso de
acidente ou, num mais limitado número de casos, ativar-se de modo errado. Antes de prosseguir, contactar a Rede de Assistência Abarth
para o imediato controlo do sistema.
34)A avaria da luz avisadora
é assinalada pelo acendimento do símbolono display. Nesse caso, a luz avisadorapoderá não
assinalar eventuais anomalias dos sistemas de retenção. Antes de prosseguir, dirigir-se à Rede de Assistência Abarth para o imediato
controlo do sistema.
35)Se a luz avisadora
se acender durante a marcha (em algumas versões juntamente com a mensagem apresentada pelo display),
parar imediatamente e contactar a Rede de Assistência Abarth.
36)Se a luz avisadora
se acender em andamento (em algumas versões juntamente com a apresentação de uma mensagem específica),
desligar imediatamente o motor e dirigir-se à Rede de Assistência Abarth.
37)Se, conforme as versões, a luz avisadora começar a piscar ou o símbolo ficar aceso de forma fixa, significa que existe uma anomalia no
sistema. Neste caso, dirigir-se-à Rede de Assistência Abarth para a verificação do próprio sistema.
38)Se, rodando a chave de arranque para a posição MAR, a luz avisadora
não acender ou se, durante a marcha, acender no modo fixo
ou intermitente (em algumas versões, juntamente com a mensagem no visor), contactar o quanto antes a Rede de Assistência Abarth. O
funcionamento da luz avisadora
pode ser verificado através de dispositivos adequados pelos agentes de controlo do tráfego. Respeitar
as normas vigentes no país onde se circula.
59

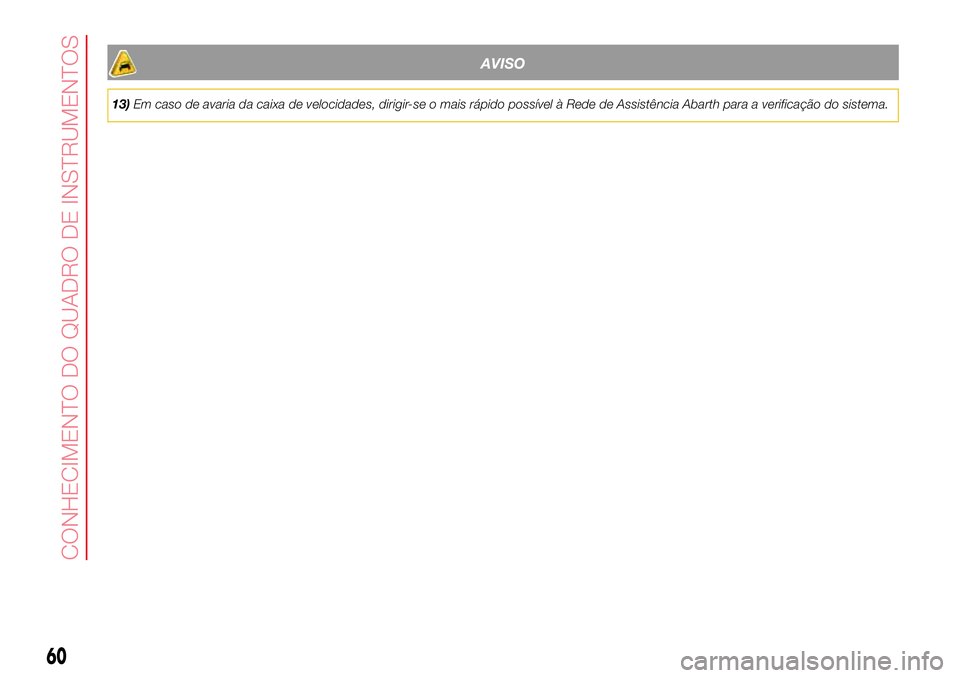

AVISO
13)Em caso de avaria da caixa de velocidades, dirigir-se o mais rápido possível à Rede de Assistência Abarth para a verificação do sistema.
60
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

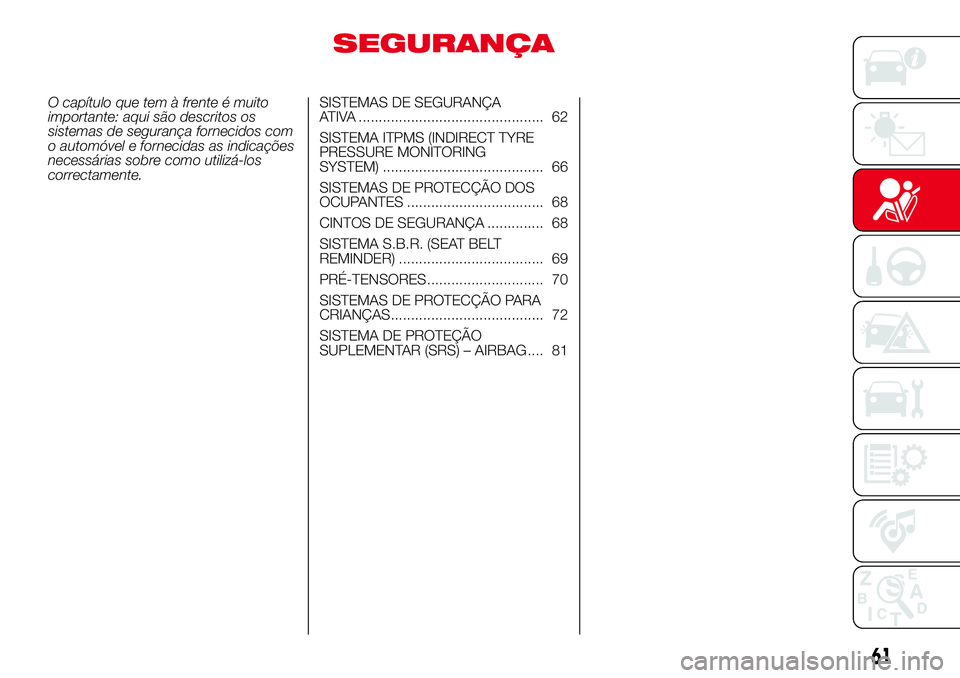

SEGURANÇA
O capítulo que tem à frente é muito
importante: aqui são descritos os
sistemas de segurança fornecidos com
o automóvel e fornecidas as indicações
necessárias sobre como utilizá-los
correctamente.SISTEMAS DE SEGURANÇA
ATIVA .............................................. 62
SISTEMA ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 66
SISTEMAS DE PROTECÇÃO DOS
OCUPANTES .................................. 68
CINTOS DE SEGURANÇA .............. 68
SISTEMA S.B.R. (SEAT BELT
REMINDER) .................................... 69
PRÉ-TENSORES............................. 70
SISTEMAS DE PROTECÇÃO PARA
CRIANÇAS...................................... 72
SISTEMA DE PROTEÇÃO
SUPLEMENTAR (SRS) – AIRBAG .... 81
61

SISTEMAS DE
SEGURANÇA ATIVA
No veículo estão presentes os
seguintes dispositivos de segurança
ativa:
ABS (Anti-lock Braking System);
EBD (Electronic Brakingforce
Distribution);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
HH (Hill Holder);
ASR (AntiSlip Regulation);
PBA (Panic Brake Assist);
TTC (Torque Transfert Control)
Para o funcionamento dos sistemas,
consultar as páginas descritas de
seguida.
SISTEMA ABS (Anti-lock
Braking System)
É um sistema, parte integrante do
sistema de travagem, que evita, com
quaisquer condições do piso da
estrada e de intensidade da ação de
travagem, o bloqueio e a consequente
patinagem de uma ou mais rodas,
garantindo, deste modo, o controlo do
veículo mesmo nas travagens de
emergência, otimizando os espaços de
travagem.O sistema intervém na travagem,
quando as rodas estão próximas do
bloqueio, tipicamente em condições de
travagens de emergência ou em
condições de baixa aderência, onde os
bloqueios podem ser mais frequentes.
O sistema aumenta também a
controlabilidade e estabilidade do
veículo se a travagem se verificar numa
superfície com aderência diferenciada
entre as rodas do lado direito e do lado
esquerdo ou nas curvas.
Completa o sistema, o sistema EBD
(Electronic Braking force Distribution),
que permite repartir a ação de
travagem entre as rodas dianteiras e
traseiras.
Intervenção do sistema
A intervenção do ABS é detetável
através de uma ligeira pulsação do
pedal do travão, acompanhada de
ruído: este é um comportamento
perfeitamente normal do sistema em
fase de intervenção.
39) 40) 41) 42) 43) 44) 45) 46) 47)
SISTEMA DTC (Drag
Torque Control)
O Sistema previne o possível bloqueio
das rodas motrizes que se verifica
no caso, por exemplo, de libertação
imprevista do pedal do acelerador ou
de brusca redução de velocidade
efetuadas em condições de baixa
aderência. Nestas condições, o efeito
de travagem do motor pode provocar a
patinagem das rodas motrizes e a
consequente perda de estabilidade do
veículo. Nestas situações, o sistema
DTC intervém dando novamente binário
ao motor, a fim de conservar a
estabilidade e aumentar a segurança
do veículo.
SISTEMA ESC
(Electronic Stability
Control)
O sistema ESC melhora o controlo
direcional e a estabilidade do veículo
sob diversas condições de condução.
O sistema ESC corrige a subviragem
e a sobreviragem do veículo, repartindo
a travagem nas rodas de modo
apropriado. Além disso, também o
binário distribuído pelo motor pode ser
reduzido de modo a manter o controlo
do veículo. O sistema ESC utiliza os
sensores instalados no veículo
parainterpretar a trajetória que o
condutor pretende seguir e compara-a
62
SEGURANÇA
