2017 Abarth 500 Drift- och underhållshandbok (in Swedish)

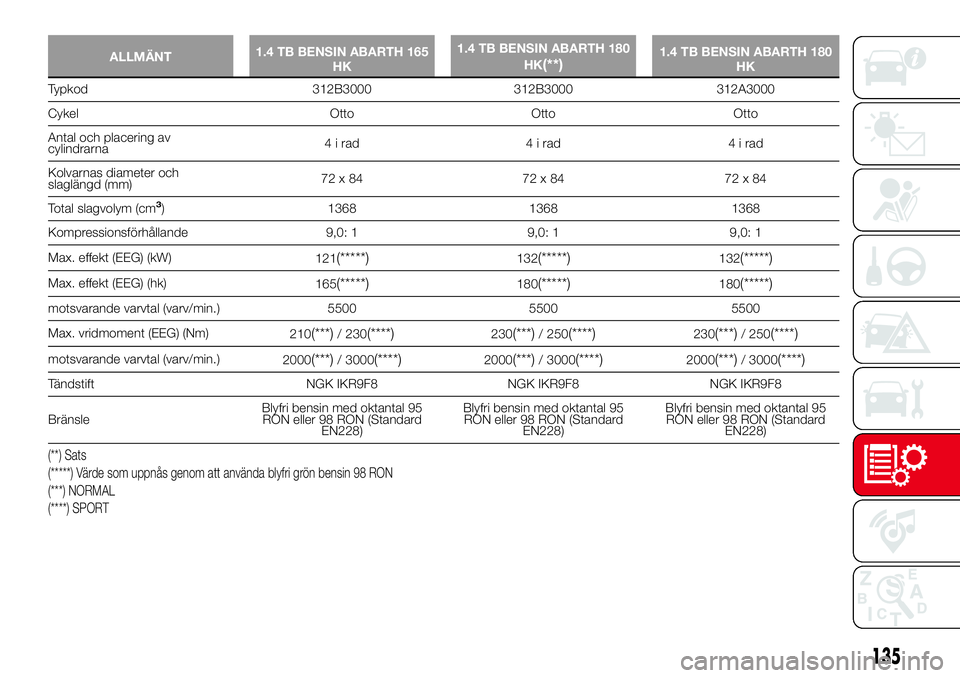

ALLMÄNT1.4 TB BENSIN ABARTH 165
HK1.4 TB BENSIN ABARTH 180
HK(**)1.4 TB BENSIN ABARTH 180
HK
Typkod 312B3000 312B3000 312A3000
Cykel Otto Otto Otto
Antal och placering av
cylindrarna4 i rad 4 i rad 4 i rad
Kolvarnas diameter och
slaglängd (mm)72x84 72x84 72x84
Total slagvolym (cm
3) 1368 1368 1368
Kompressionsförhållande 9,0: 1 9,0: 1 9,0: 1
Max. effekt (EEG) (kW)
121
(*****)132(*****)132(*****)
Max. effekt (EEG) (hk)
165(*****)180(*****)180(*****)
motsvarande varvtal (varv/min.) 5500 5500 5500
Max. vridmoment (EEG) (Nm)
210
(***)/ 230(****)230(***)/ 250(****)230(***)/ 250(****)
motsvarande varvtal (varv/min.)
2000(***)/ 3000(****)2000(***)/ 3000(****)2000(***)/ 3000(****)
Tändstift NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
BränsleBlyfri bensin med oktantal 95
RON eller 98 RON (Standard
EN228)Blyfri bensin med oktantal 95
RON eller 98 RON (Standard
EN228)Blyfri bensin med oktantal 95
RON eller 98 RON (Standard
EN228)
(**) Sats
(*****) Värde som uppnås genom att använda blyfri grön bensin 98 RON
(***) NORMAL
(****) SPORT
135

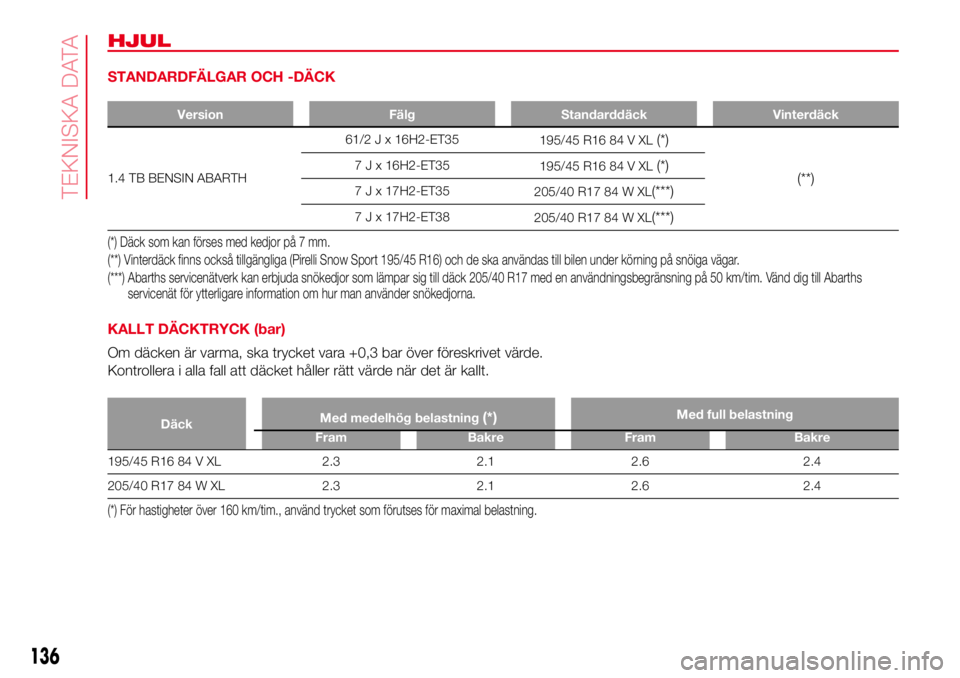

HJUL
STANDARDFÄLGAR OCH -DÄCK
Version Fälg Standarddäck Vinterdäck
1.4 TB BENSIN ABARTH61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35
205/40 R17 84 W XL(***)
7 J x 17H2-ET38
205/40 R17 84 W XL(***)
(*) Däck som kan förses med kedjor på 7 mm.
(**) Vinterdäck finns också tillgängliga (Pirelli Snow Sport 195/45 R16) och de ska användas till bilen under körning på snöiga vägar.
(***) Abarths servicenätverk kan erbjuda snökedjor som lämpar sig till däck 205/40 R17 med en användningsbegränsning på 50 km/tim. Vänd dig till Abarths
servicenät för ytterligare information om hur man använder snökedjorna.
KALLT DÄCKTRYCK (bar)
Om däcken är varma, ska trycket vara +0,3 bar över föreskrivet värde.
Kontrollera i alla fall att däcket håller rätt värde när det är kallt.
DäckMed medelhög belastning(*)Med full belastning
Fram Bakre Fram Bakre
195/45 R16 84 V XL 2.3 2.1 2.6 2.4
205/40 R17 84 W XL 2.3 2.1 2.6 2.4
(*) För hastigheter över 160 km/tim., använd trycket som förutses för maximal belastning.
136
TEKNISKA DATA

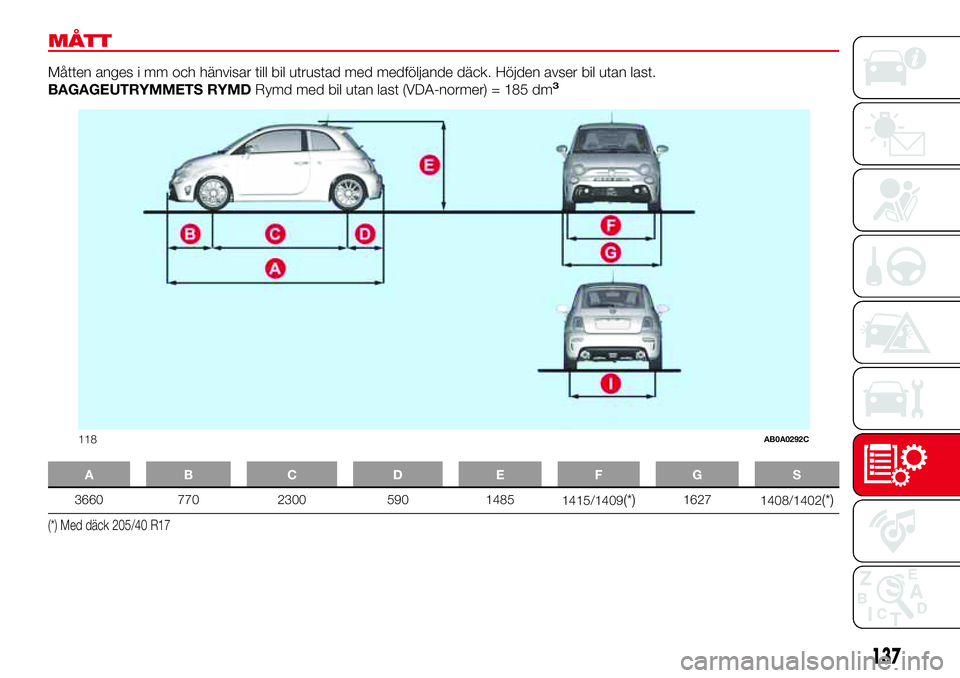

MÅTT
Måtten anges i mm och hänvisar till bil utrustad med medföljande däck. Höjden avser bil utan last.
BAGAGEUTRYMMETS RYMDRymd med bil utan last (VDA-normer) = 185 dm3
AB C D EFGS
3660 770 2300 590 1485
1415/1409(*)1627
1408/1402(*)
(*) Med däck 205/40 R17
118AB0A0292C
137

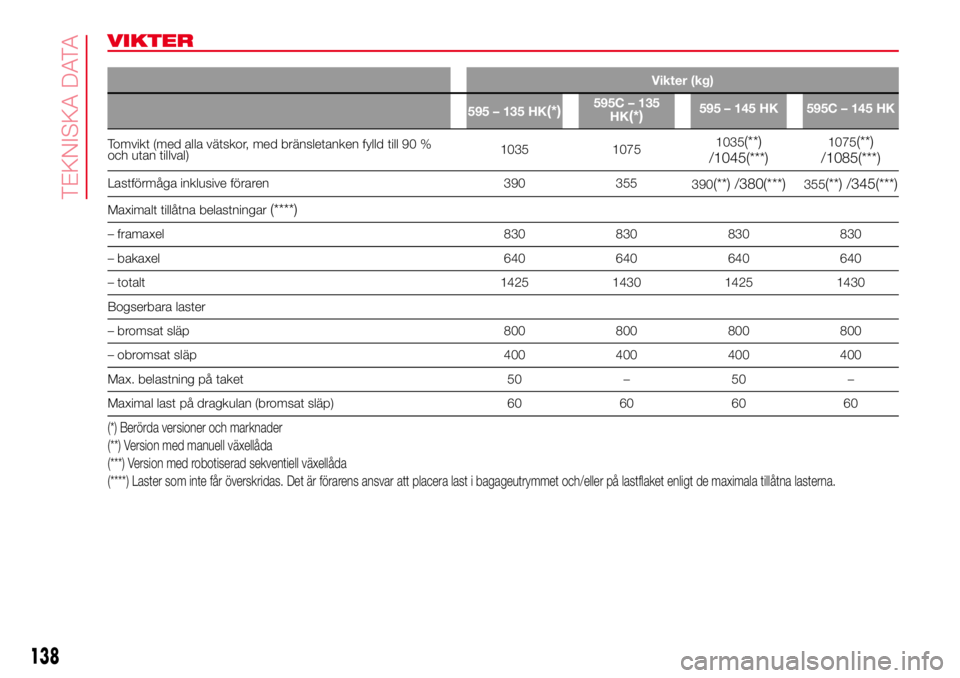

VIKTER
Vikter (kg)
595 – 135 HK
(*)595C – 135
HK(*)595 – 145 HK 595C – 145 HK
Tomvikt (med alla vätskor, med bränsletanken fylld till 90 %
och utan tillval)1035 10751035(**)
/1045(***)1075(**)
/1085(***)
Lastförmåga inklusive föraren 390 355
390(**) /380(***)355(**) /345(***)
Maximalt tillåtna belastningar(****)
– framaxel 830 830 830 830
– bakaxel 640 640 640 640
– totalt 1425 1430 1425 1430
Bogserbara laster
– bromsat släp 800 800 800 800
– obromsat släp 400 400 400 400
Max. belastning på taket 50 – 50 –
Maximal last på dragkulan (bromsat släp) 60 60 60 60
(*) Berörda versioner och marknader
(**) Version med manuell växellåda
(***) Version med robotiserad sekventiell växellåda
(****) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
138
TEKNISKA DATA

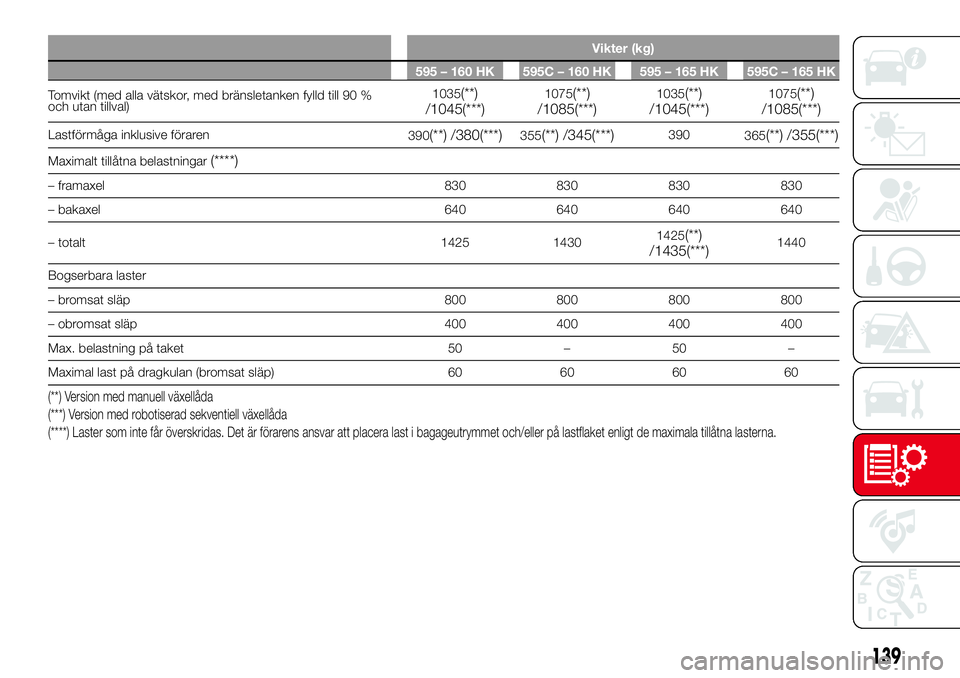

Vikter (kg)
595 – 160 HK 595C – 160 HK 595 – 165 HK 595C – 165 HK
Tomvikt (med alla vätskor, med bränsletanken fylld till 90 %
och utan tillval)1035(**)
/1045(***)1075(**)
/1085(***)1035(**)
/1045(***)1075(**)
/1085(***)
Lastförmåga inklusive föraren
390(**) /380(***)355(**) /345(***)390
365(**) /355(***)
Maximalt tillåtna belastningar(****)
– framaxel 830 830 830 830
– bakaxel 640 640 640 640
– totalt 1425 14301425
(**)
/1435(***)1440
Bogserbara laster
– bromsat släp 800 800 800 800
– obromsat släp 400 400 400 400
Max. belastning på taket 50 – 50 –
Maximal last på dragkulan (bromsat släp) 60 60 60 60
(**) Version med manuell växellåda
(***) Version med robotiserad sekventiell växellåda
(****) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
139

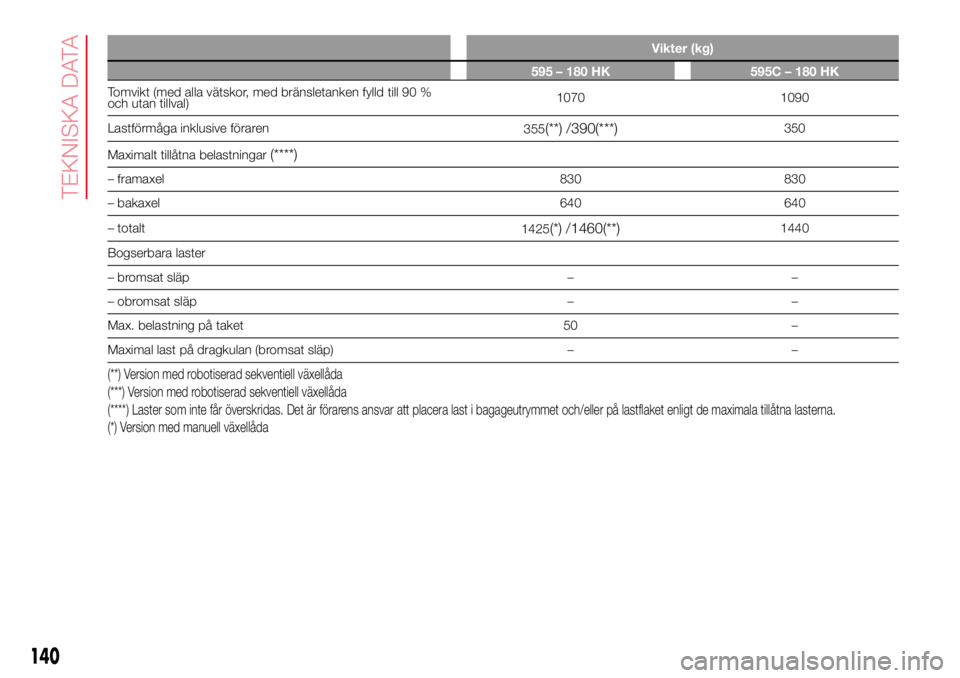

Vikter (kg)
595 – 180 HK 595C – 180 HK
Tomvikt (med alla vätskor, med bränsletanken fylld till 90 %
och utan tillval)1070 1090
Lastförmåga inklusive föraren
355
(**) /390(***)350
Maximalt tillåtna belastningar
(****)
– framaxel 830 830
– bakaxel 640 640
– totalt
1425
(*) /1460(**)1440
Bogserbara laster
– bromsat släp – –
– obromsat släp – –
Max. belastning på taket 50 –
Maximal last på dragkulan (bromsat släp) – –
(**) Version med robotiserad sekventiell växellåda
(***) Version med robotiserad sekventiell växellåda
(****) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
(*) Version med manuell växellåda
140
TEKNISKA DATA

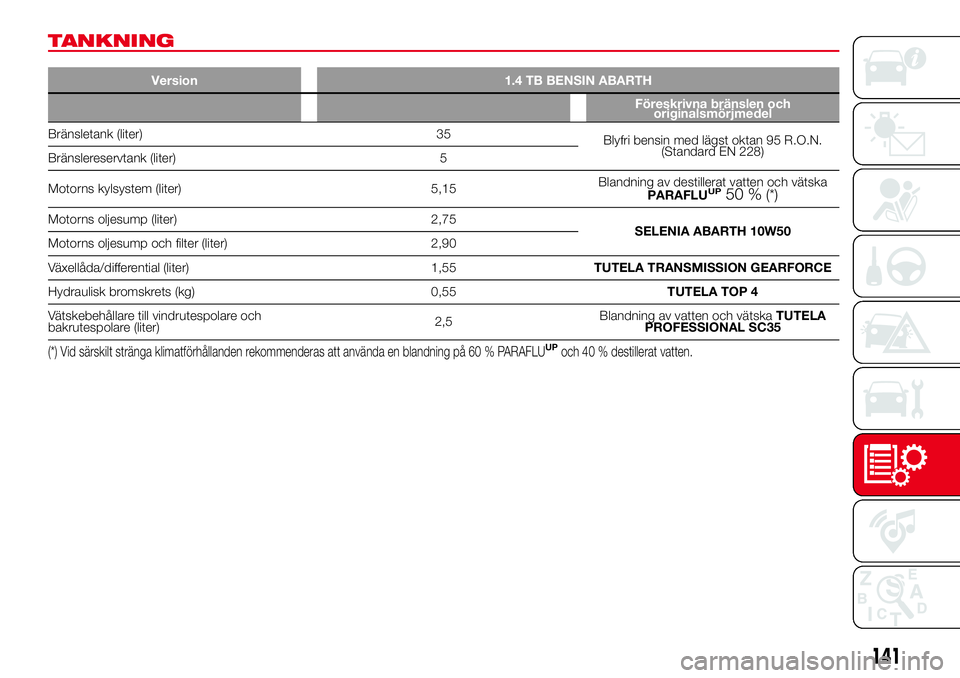

TANKNING
Version 1.4 TB BENSIN ABARTH
Föreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter) 35
Blyfri bensin med lägst oktan 95 R.O.N.
(Standard EN 228)
Bränslereservtank (liter) 5
Motorns kylsystem (liter) 5,15Blandning av destillerat vatten och vätska
PARAFLU
UP50 %(*)
Motorns oljesump (liter) 2,75
SELENIA ABARTH 10W50
Motorns oljesump och filter (liter) 2,90
Växellåda/differential (liter) 1,55TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,55TUTELA TOP 4
Vätskebehållare till vindrutespolare och
bakrutespolare (liter)2,5Blandning av vatten och vätskaTUTELA
PROFESSIONAL SC35
(*) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 % PARAFLUUPoch 40 % destillerat vatten.
141

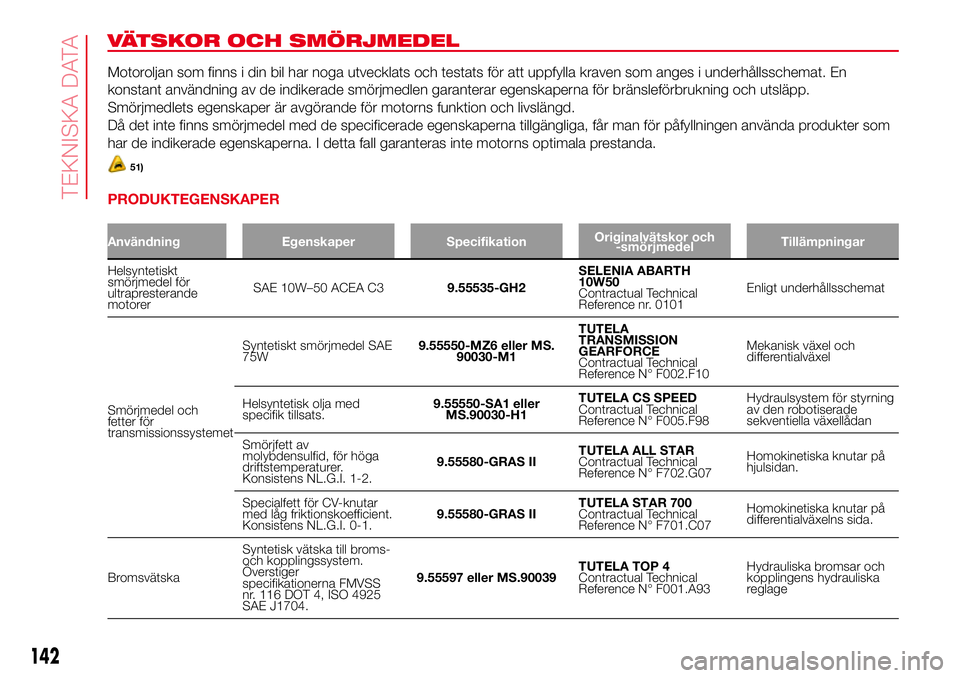

VÄTSKOR OCH SMÖRJMEDEL
Motoroljan som finns i din bil har noga utvecklats och testats för att uppfylla kraven som anges i underhållsschemat. En
konstant användning av de indikerade smörjmedlen garanterar egenskaperna för bränsleförbrukning och utsläpp.
Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter som
har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
51)
PRODUKTEGENSKAPER
Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpningar
Helsyntetiskt
smörjmedel för
ultrapresterande
motorerSAE 10W–50 ACEA C39.55535-GH2SELENIA ABARTH
10W50
Contractual Technical
Reference nr. 0101Enligt underhållsschemat
Smörjmedel och
fetter för
transmissionssystemetSyntetiskt smörjmedel SAE
75W9.55550-MZ6 eller MS.
90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mekanisk växel och
differentialväxel
Helsyntetisk olja med
specifik tillsats.9.55550-SA1 eller
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Hydraulsystem för styrning
av den robotiserade
sekventiella växellådan
Smörjfett av
molybdensulfid, för höga
driftstemperaturer.
Konsistens NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska knutar på
hjulsidan.
Specialfett för CV-knutar
med låg friktionskoefficient.
Konsistens NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska knutar på
differentialväxelns sida.
BromsvätskaSyntetisk vätska till broms-
och kopplingssystem.
Överstiger
specifikationerna FMVSS
nr. 116 DOT 4, ISO 4925
SAE J1704.9.55597 eller MS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydrauliska bromsar och
kopplingens hydrauliska
reglage
142
