2017 Abarth 500 Drift- och underhållshandbok (in Swedish)

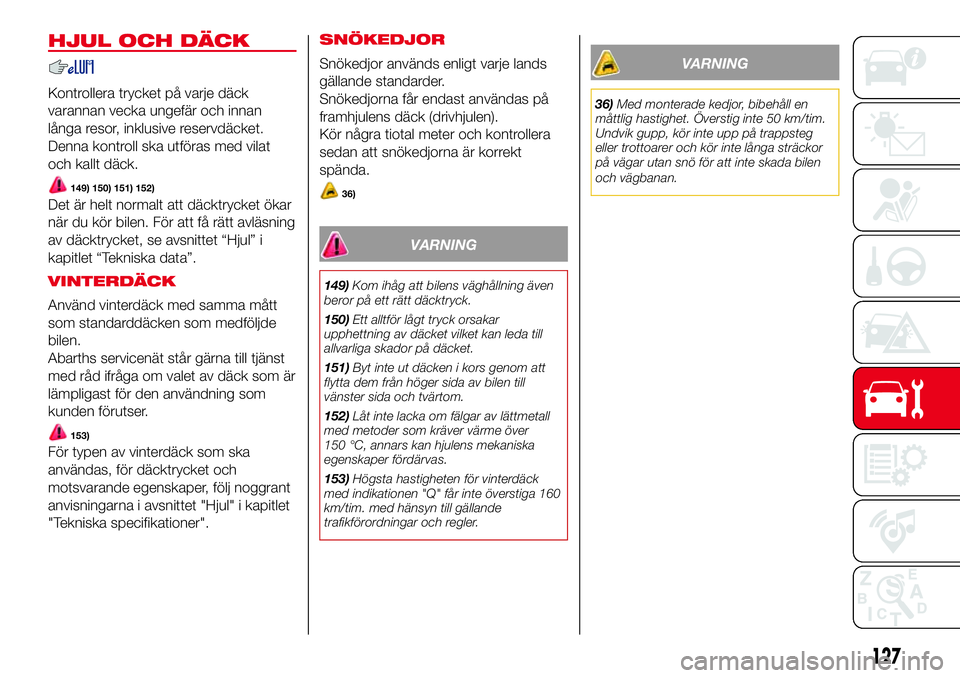

HJUL OCH DÄCK
Kontrollera trycket på varje däck
varannan vecka ungefär och innan
långa resor, inklusive reservdäcket.
Denna kontroll ska utföras med vilat
och kallt däck.
149) 150) 151) 152)
Det är helt normalt att däcktrycket ökar
när du kör bilen. För att få rätt avläsning
av däcktrycket, se avsnittet “Hjul” i
kapitlet “Tekniska data”.
VINTERDÄCK
Använd vinterdäck med samma mått
som standarddäcken som medföljde
bilen.
Abarths servicenät står gärna till tjänst
med råd ifråga om valet av däck som är
lämpligast för den användning som
kunden förutser.
153)
För typen av vinterdäck som ska
användas, för däcktrycket och
motsvarande egenskaper, följ noggrant
anvisningarna i avsnittet "Hjul" i kapitlet
"Tekniska specifikationer".SNÖKEDJOR
Snökedjor används enligt varje lands
gällande standarder.
Snökedjorna får endast användas på
framhjulens däck (drivhjulen).
Kör några tiotal meter och kontrollera
sedan att snökedjorna är korrekt
spända.
36)
VARNING
149)Kom ihåg att bilens väghållning även
beror på ett rätt däcktryck.
150)Ett alltför lågt tryck orsakar
upphettning av däcket vilket kan leda till
allvarliga skador på däcket.
151)Byt inte ut däcken i kors genom att
flytta dem från höger sida av bilen till
vänster sida och tvärtom.
152)Låt inte lacka om fälgar av lättmetall
med metoder som kräver värme över
150 °C, annars kan hjulens mekaniska
egenskaper fördärvas.
153)Högsta hastigheten för vinterdäck
med indikationen "Q" får inte överstiga 160
km/tim. med hänsyn till gällande
trafikförordningar och regler.
VARNING
36)Med monterade kedjor, bibehåll en
måttlig hastighet. Överstig inte 50 km/tim.
Undvik gupp, kör inte upp på trappsteg
eller trottoarer och kör inte långa sträckor
på vägar utan snö för att inte skada bilen
och vägbanan.
127

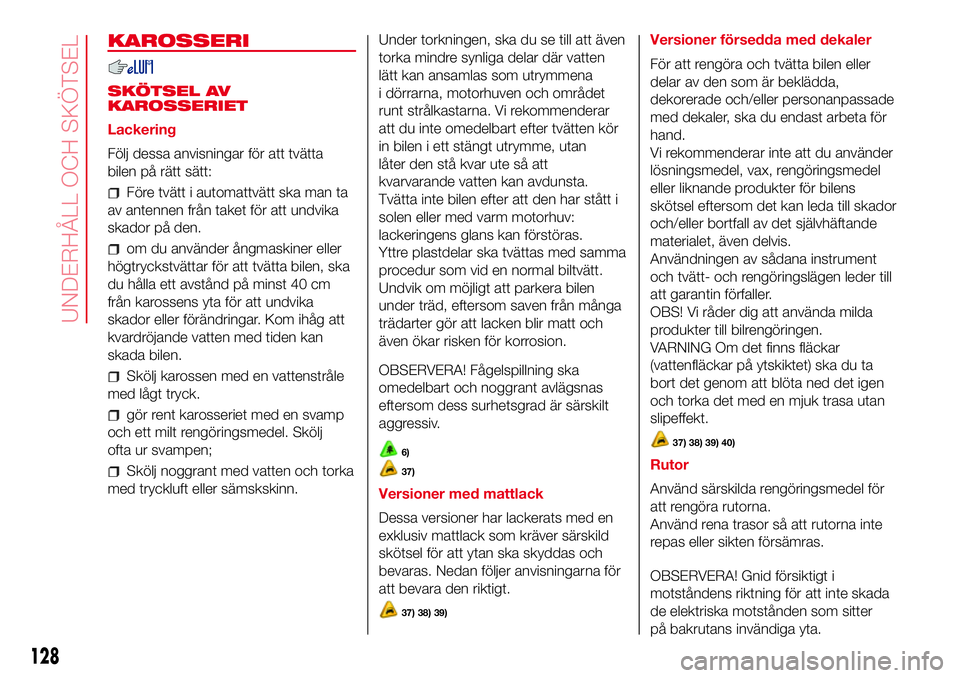

KAROSSERI
SKÖTSEL AV
KAROSSERIET
Lackering
Följ dessa anvisningar för att tvätta
bilen på rätt sätt:
Före tvätt i automattvätt ska man ta
av antennen från taket för att undvika
skador på den.
om du använder ångmaskiner eller
högtryckstvättar för att tvätta bilen, ska
du hålla ett avstånd på minst 40 cm
från karossens yta för att undvika
skador eller förändringar. Kom ihåg att
kvardröjande vatten med tiden kan
skada bilen.
Skölj karossen med en vattenstråle
med lågt tryck.
gör rent karosseriet med en svamp
och ett milt rengöringsmedel. Skölj
ofta ur svampen;
Skölj noggrant med vatten och torka
med tryckluft eller sämskskinn.Under torkningen, ska du se till att även
torka mindre synliga delar där vatten
lätt kan ansamlas som utrymmena
i dörrarna, motorhuven och området
runt strålkastarna. Vi rekommenderar
att du inte omedelbart efter tvätten kör
in bilen i ett stängt utrymme, utan
låter den stå kvar ute så att
kvarvarande vatten kan avdunsta.
Tvätta inte bilen efter att den har stått i
solen eller med varm motorhuv:
lackeringens glans kan förstöras.
Yttre plastdelar ska tvättas med samma
procedur som vid en normal biltvätt.
Undvik om möjligt att parkera bilen
under träd, eftersom saven från många
trädarter gör att lacken blir matt och
även ökar risken för korrosion.
OBSERVERA! Fågelspillning ska
omedelbart och noggrant avlägsnas
eftersom dess surhetsgrad är särskilt
aggressiv.
6)
37)
Versioner med mattlack
Dessa versioner har lackerats med en
exklusiv mattlack som kräver särskild
skötsel för att ytan ska skyddas och
bevaras. Nedan följer anvisningarna för
att bevara den riktigt.
37) 38) 39)
Versioner försedda med dekaler
För att rengöra och tvätta bilen eller
delar av den som är beklädda,
dekorerade och/eller personanpassade
med dekaler, ska du endast arbeta för
hand.
Vi rekommenderar inte att du använder
lösningsmedel, vax, rengöringsmedel
eller liknande produkter för bilens
skötsel eftersom det kan leda till skador
och/eller bortfall av det självhäftande
materialet, även delvis.
Användningen av sådana instrument
och tvätt- och rengöringslägen leder till
att garantin förfaller.
OBS! Vi råder dig att använda milda
produkter till bilrengöringen.
VARNING Om det finns fläckar
(vattenfläckar på ytskiktet) ska du ta
bort det genom att blöta ned det igen
och torka det med en mjuk trasa utan
slipeffekt.
37) 38) 39) 40)
Rutor
Använd särskilda rengöringsmedel för
att rengöra rutorna.
Använd rena trasor så att rutorna inte
repas eller sikten försämras.
OBSERVERA! Gnid försiktigt i
motståndens riktning för att inte skada
de elektriska motstånden som sitter
på bakrutans invändiga yta.
128
UNDERHÅLL OCH SKÖTSEL

41)

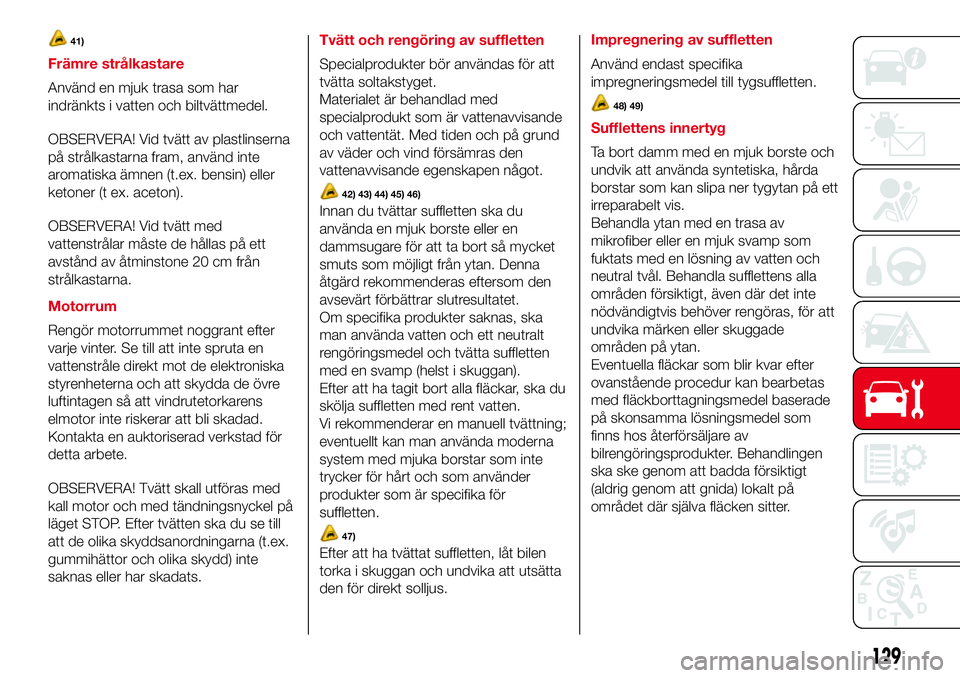

Främre strålkastare
Använd en mjuk trasa som har
indränkts i vatten och biltvättmedel.
OBSERVERA! Vid tvätt av plastlinserna
på strålkastarna fram, använd inte
aromatiska ämnen (t.ex. bensin) eller
ketoner (t ex. aceton).
OBSERVERA! Vid tvätt med
vattenstrålar måste de hållas på ett
avstånd av åtminstone 20 cm från
strålkastarna.
Motorrum
Rengör motorrummet noggrant efter
varje vinter. Se till att inte spruta en
vattenstråle direkt mot de elektroniska
styrenheterna och att skydda de övre
luftintagen så att vindrutetorkarens
elmotor inte riskerar att bli skadad.
Kontakta en auktoriserad verkstad för
detta arbete.
OBSERVERA! Tvätt skall utföras med
kall motor och med tändningsnyckel på
läget STOP. Efter tvätten ska du se till
att de olika skyddsanordningarna (t.ex.
gummihättor och olika skydd) inte
saknas eller har skadats.Tvätt och rengöring av suffletten
Specialprodukter bör användas för att
tvätta soltakstyget.
Materialet är behandlad med
specialprodukt som är vattenavvisande
och vattentät. Med tiden och på grund
av väder och vind försämras den
vattenavvisande egenskapen något.
42) 43) 44) 45) 46)
Innan du tvättar suffletten ska du
använda en mjuk borste eller en
dammsugare för att ta bort så mycket
smuts som möjligt från ytan. Denna
åtgärd rekommenderas eftersom den
avsevärt förbättrar slutresultatet.
Om specifika produkter saknas, ska
man använda vatten och ett neutralt
rengöringsmedel och tvätta suffletten
med en svamp (helst i skuggan).
Efter att ha tagit bort alla fläckar, ska du
skölja suffletten med rent vatten.
Vi rekommenderar en manuell tvättning;
eventuellt kan man använda moderna
system med mjuka borstar som inte
trycker för hårt och som använder
produkter som är specifika för
suffletten.
47)
Efter att ha tvättat suffletten, låt bilen
torka i skuggan och undvika att utsätta
den för direkt solljus.Impregnering av suffletten
Använd endast specifika
impregneringsmedel till tygsuffletten.
48) 49)
Sufflettens innertyg
Ta bort damm med en mjuk borste och
undvik att använda syntetiska, hårda
borstar som kan slipa ner tygytan på ett
irreparabelt vis.
Behandla ytan med en trasa av
mikrofiber eller en mjuk svamp som
fuktats med en lösning av vatten och
neutral tvål. Behandla sufflettens alla
områden försiktigt, även där det inte
nödvändigtvis behöver rengöras, för att
undvika märken eller skuggade
områden på ytan.
Eventuella fläckar som blir kvar efter
ovanstående procedur kan bearbetas
med fläckborttagningsmedel baserade
på skonsamma lösningsmedel som
finns hos återförsäljare av
bilrengöringsprodukter. Behandlingen
ska ske genom att badda försiktigt
(aldrig genom att gnida) lokalt på
området där själva fläcken sitter.
129

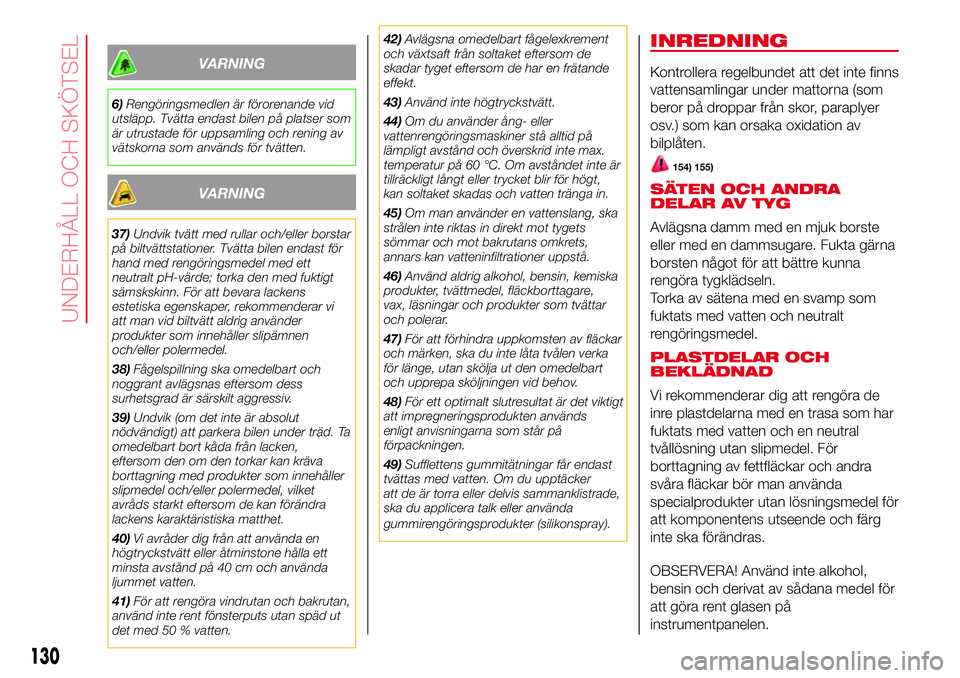

VARNING
6)Rengöringsmedlen är förorenande vid
utsläpp. Tvätta endast bilen på platser som
är utrustade för uppsamling och rening av
vätskorna som används för tvätten.
VARNING
37)Undvik tvätt med rullar och/eller borstar
på biltvättstationer. Tvätta bilen endast för
hand med rengöringsmedel med ett
neutralt pH-värde; torka den med fuktigt
sämskskinn. För att bevara lackens
estetiska egenskaper, rekommenderar vi
att man vid biltvätt aldrig använder
produkter som innehåller slipämnen
och/eller polermedel.
38)Fågelspillning ska omedelbart och
noggrant avlägsnas eftersom dess
surhetsgrad är särskilt aggressiv.
39)Undvik (om det inte är absolut
nödvändigt) att parkera bilen under träd. Ta
omedelbart bort kåda från lacken,
eftersom den om den torkar kan kräva
borttagning med produkter som innehåller
slipmedel och/eller polermedel, vilket
avråds starkt eftersom de kan förändra
lackens karaktäristiska matthet.
40)Vi avråder dig från att använda en
högtryckstvätt eller åtminstone hålla ett
minsta avstånd på 40 cm och använda
ljummet vatten.
41)För att rengöra vindrutan och bakrutan,
använd inte rent fönsterputs utan späd ut
det med 50 % vatten.42)Avlägsna omedelbart fågelexkrement
och växtsaft från soltaket eftersom de
skadar tyget eftersom de har en frätande
effekt.
43)Använd inte högtryckstvätt.
44)Om du använder ång- eller
vattenrengöringsmaskiner stå alltid på
lämpligt avstånd och överskrid inte max.
temperatur på 60 °C. Om avståndet inte är
tillräckligt långt eller trycket blir för högt,
kan soltaket skadas och vatten tränga in.
45)Om man använder en vattenslang, ska
strålen inte riktas in direkt mot tygets
sömmar och mot bakrutans omkrets,
annars kan vatteninfiltrationer uppstå.
46)Använd aldrig alkohol, bensin, kemiska
produkter, tvättmedel, fläckborttagare,
vax, läsningar och produkter som tvättar
och polerar.
47)För att förhindra uppkomsten av fläckar
och märken, ska du inte låta tvålen verka
för länge, utan skölja ut den omedelbart
och upprepa sköljningen vid behov.
48)För ett optimalt slutresultat är det viktigt
att impregneringsprodukten används
enligt anvisningarna som står på
förpackningen.
49)Sufflettens gummitätningar får endast
tvättas med vatten. Om du upptäcker
att de är torra eller delvis sammanklistrade,
ska du applicera talk eller använda
gummirengöringsprodukter (silikonspray).
INREDNING
Kontrollera regelbundet att det inte finns
vattensamlingar under mattorna (som
beror på droppar från skor, paraplyer
osv.) som kan orsaka oxidation av
bilplåten.
154) 155)
SÄTEN OCH ANDRA
DELAR AV TYG
Avlägsna damm med en mjuk borste
eller med en dammsugare. Fukta gärna
borsten något för att bättre kunna
rengöra tygklädseln.
Torka av sätena med en svamp som
fuktats med vatten och neutralt
rengöringsmedel.
PLASTDELAR OCH
BEKLÄDNAD
Vi rekommenderar dig att rengöra de
inre plastdelarna med en trasa som har
fuktats med vatten och en neutral
tvållösning utan slipmedel. För
borttagning av fettfläckar och andra
svåra fläckar bör man använda
specialprodukter utan lösningsmedel för
att komponentens utseende och färg
inte ska förändras.
OBSERVERA! Använd inte alkohol,
bensin och derivat av sådana medel för
att göra rent glasen på
instrumentpanelen.
130
UNDERHÅLL OCH SKÖTSEL

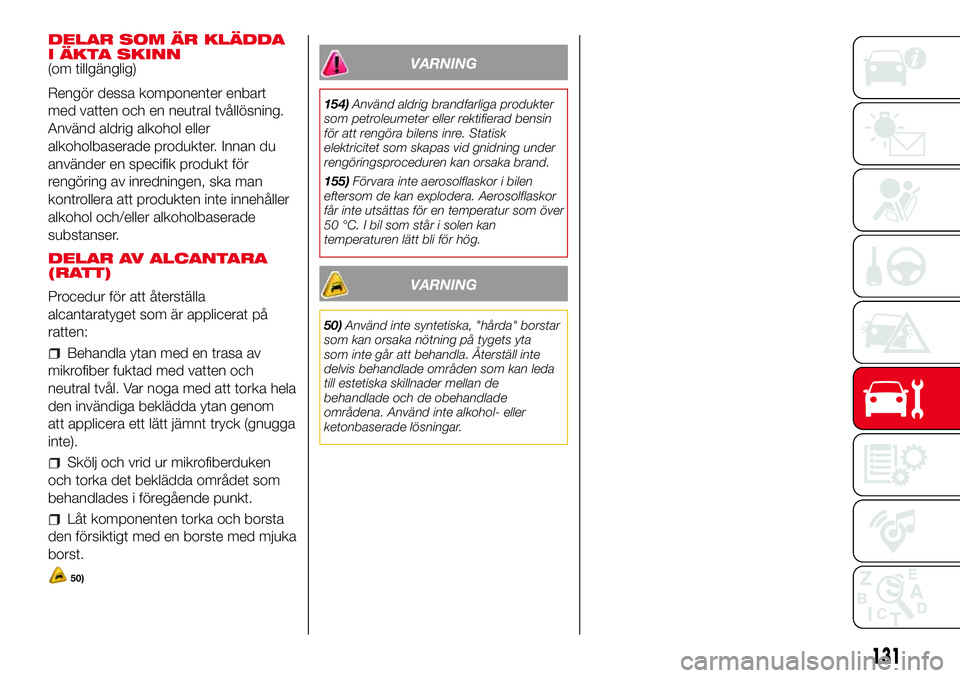

DELAR SOM ÄR KLÄDDA
I ÄKTA SKINN
(om tillgänglig)
Rengör dessa komponenter enbart
med vatten och en neutral tvållösning.
Använd aldrig alkohol eller
alkoholbaserade produkter. Innan du
använder en specifik produkt för
rengöring av inredningen, ska man
kontrollera att produkten inte innehåller
alkohol och/eller alkoholbaserade
substanser.
DELAR AV ALCANTARA
(RATT)
Procedur för att återställa
alcantaratyget som är applicerat på
ratten:
Behandla ytan med en trasa av
mikrofiber fuktad med vatten och
neutral tvål. Var noga med att torka hela
den invändiga beklädda ytan genom
att applicera ett lätt jämnt tryck (gnugga
inte).
Skölj och vrid ur mikrofiberduken
och torka det beklädda området som
behandlades i föregående punkt.
Låt komponenten torka och borsta
den försiktigt med en borste med mjuka
borst.
50)
VARNING
154)Använd aldrig brandfarliga produkter
som petroleumeter eller rektifierad bensin
för att rengöra bilens inre. Statisk
elektricitet som skapas vid gnidning under
rengöringsproceduren kan orsaka brand.
155)Förvara inte aerosolflaskor i bilen
eftersom de kan explodera. Aerosolflaskor
får inte utsättas för en temperatur som över
50 °C. I bil som står i solen kan
temperaturen lätt bli för hög.
VARNING
50)Använd inte syntetiska, "hårda" borstar
som kan orsaka nötning på tygets yta
som inte går att behandla. Återställ inte
delvis behandlade områden som kan leda
till estetiska skillnader mellan de
behandlade och de obehandlade
områdena. Använd inte alkohol- eller
ketonbaserade lösningar.
131

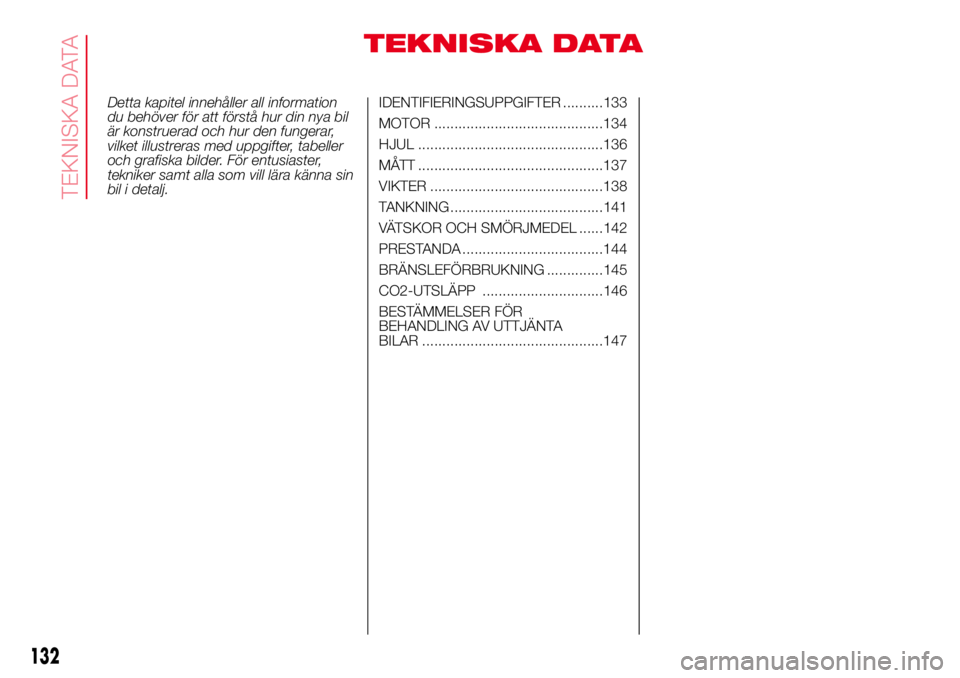

TEKNISKA DATA
Detta kapitel innehåller all information
du behöver för att förstå hur din nya bil
är konstruerad och hur den fungerar,
vilket illustreras med uppgifter, tabeller
och grafiska bilder. För entusiaster,
tekniker samt alla som vill lära känna sin
bil i detalj.IDENTIFIERINGSUPPGIFTER ..........133
MOTOR ..........................................134
HJUL ..............................................136
MÅTT ..............................................137
VIKTER ...........................................138
TANKNING ......................................141
VÄTSKOR OCH SMÖRJMEDEL ......142
PRESTANDA ...................................144
BRÄNSLEFÖRBRUKNING ..............145
CO2-UTSLÄPP ..............................146
BESTÄMMELSER FÖR
BEHANDLING AV UTTJÄNTA
BILAR .............................................147
132
TEKNISKA DATA

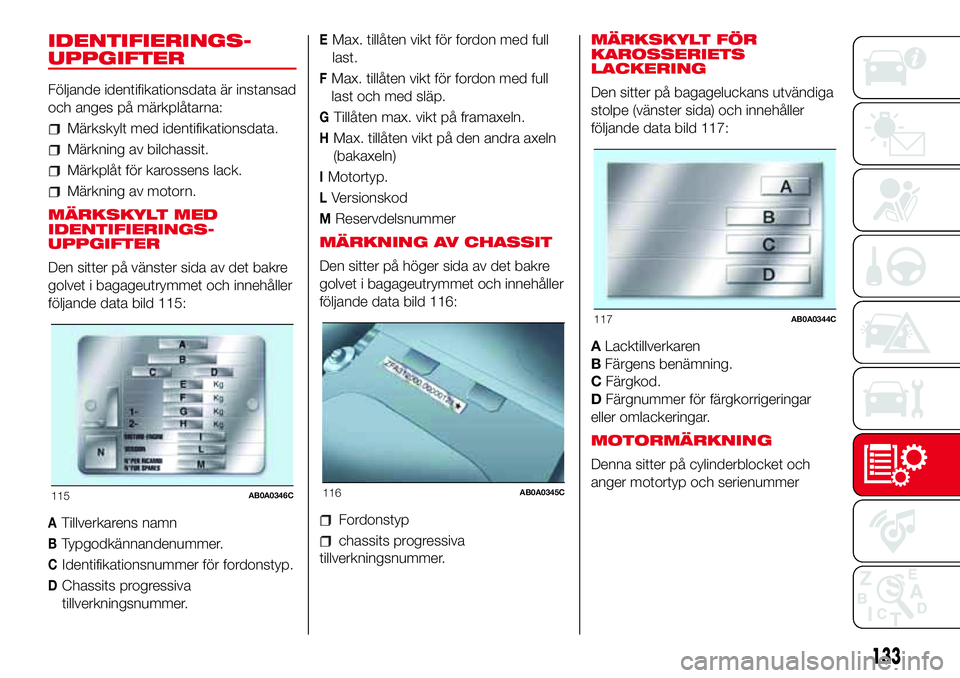

IDENTIFIERINGS-
UPPGIFTER
Följande identifikationsdata är instansad
och anges på märkplåtarna:
Märkskylt med identifikationsdata.
Märkning av bilchassit.
Märkplåt för karossens lack.
Märkning av motorn.
MÄRKSKYLT MED
IDENTIFIERINGS-
UPPGIFTER
Den sitter på vänster sida av det bakre
golvet i bagageutrymmet och innehåller
följande data bild 115:
ATillverkarens namn
BTypgodkännandenummer.
CIdentifikationsnummer för fordonstyp.
DChassits progressiva
tillverkningsnummer.
EMax. tillåten vikt för fordon med full
last.
FMax. tillåten vikt för fordon med full
last och med släp.
GTillåten max. vikt på framaxeln.
HMax. tillåten vikt på den andra axeln
(bakaxeln)
IMotortyp.
LVersionskod
MReservdelsnummer
MÄRKNING AV CHASSIT
Den sitter på höger sida av det bakre
golvet i bagageutrymmet och innehåller
följande data bild 116:
Fordonstyp
chassits progressiva
tillverkningsnummer.MÄRKSKYLT FÖR
KAROSSERIETS
LACKERING
Den sitter på bagageluckans utvändiga
stolpe (vänster sida) och innehåller
följande data bild 117:
ALacktillverkaren
BFärgens benämning.
CFärgkod.
DFärgnummer för färgkorrigeringar
eller omlackeringar.
MOTORMÄRKNING
Denna sitter på cylinderblocket och
anger motortyp och serienummer
115AB0A0346C116AB0A0345C
117AB0A0344C
133

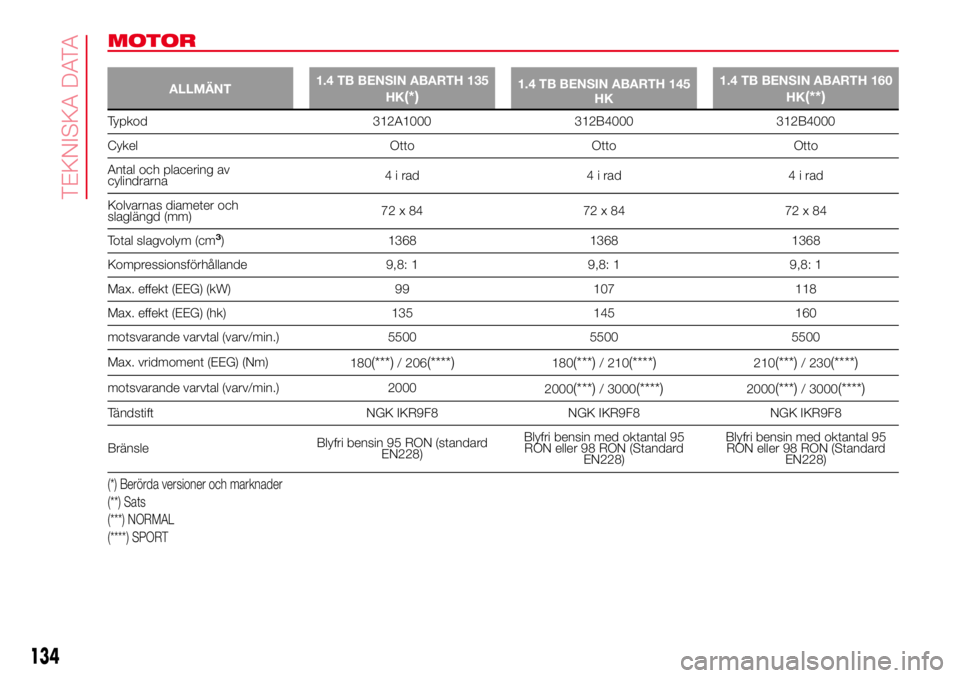

MOTOR
ALLMÄNT1.4 TB BENSIN ABARTH 135
HK(*)1.4 TB BENSIN ABARTH 145
HK1.4 TB BENSIN ABARTH 160
HK(**)
Typkod 312A1000 312B4000 312B4000
Cykel Otto Otto Otto
Antal och placering av
cylindrarna4 i rad 4 i rad 4 i rad
Kolvarnas diameter och
slaglängd (mm)72x84 72x84 72x84
Total slagvolym (cm
3) 1368 1368 1368
Kompressionsförhållande 9,8: 1 9,8: 1 9,8: 1
Max. effekt (EEG) (kW) 99 107 118
Max. effekt (EEG) (hk) 135 145 160
motsvarande varvtal (varv/min.) 5500 5500 5500
Max. vridmoment (EEG) (Nm)
180
(***)/ 206(****)180(***)/ 210(****)210(***)/ 230(****)
motsvarande varvtal (varv/min.) 2000
2000(***)/ 3000(****)2000(***)/ 3000(****)
Tändstift NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
BränsleBlyfri bensin 95 RON (standard
EN228)Blyfri bensin med oktantal 95
RON eller 98 RON (Standard
EN228)Blyfri bensin med oktantal 95
RON eller 98 RON (Standard
EN228)
(*) Berörda versioner och marknader
(**) Sats
(***) NORMAL
(****) SPORT
134
TEKNISKA DATA
