2017 Abarth 500 Drift- och underhållshandbok (in Swedish)

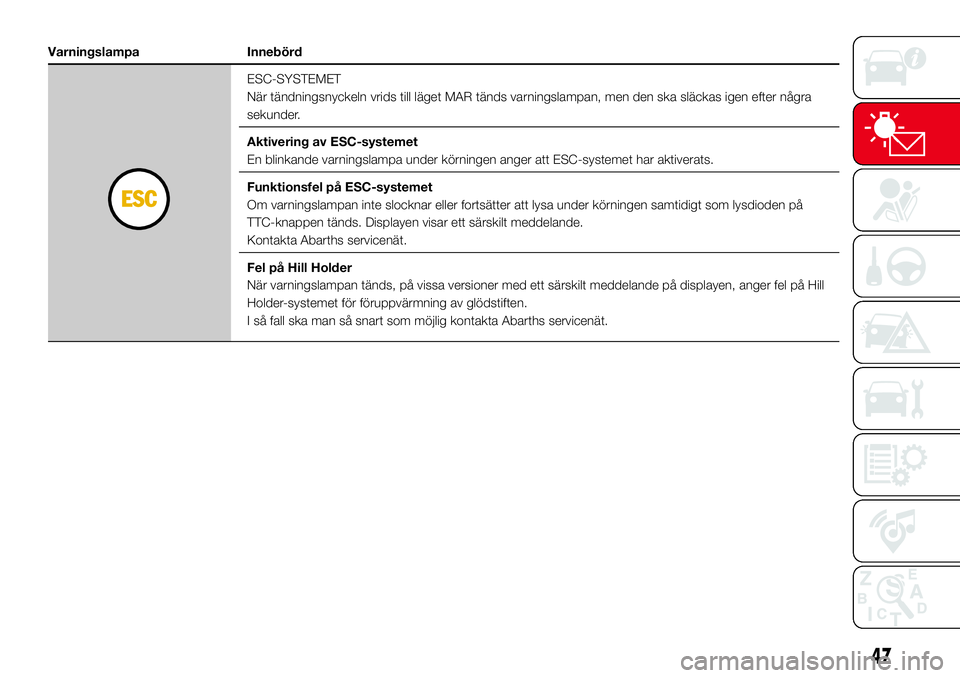

Varningslampa Innebörd
ESC-SYSTEMET
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Aktivering av ESC-systemet
En blinkande varningslampa under körningen anger att ESC-systemet har aktiverats.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller fortsätter att lysa under körningen samtidigt som lysdioden på
TTC-knappen tänds. Displayen visar ett särskilt meddelande.
Kontakta Abarths servicenät.
Fel på Hill Holder
När varningslampan tänds, på vissa versioner med ett särskilt meddelande på displayen, anger fel på Hill
Holder-systemet för föruppvärmning av glödstiften.
I så fall ska man så snart som möjlig kontakta Abarths servicenät.
47

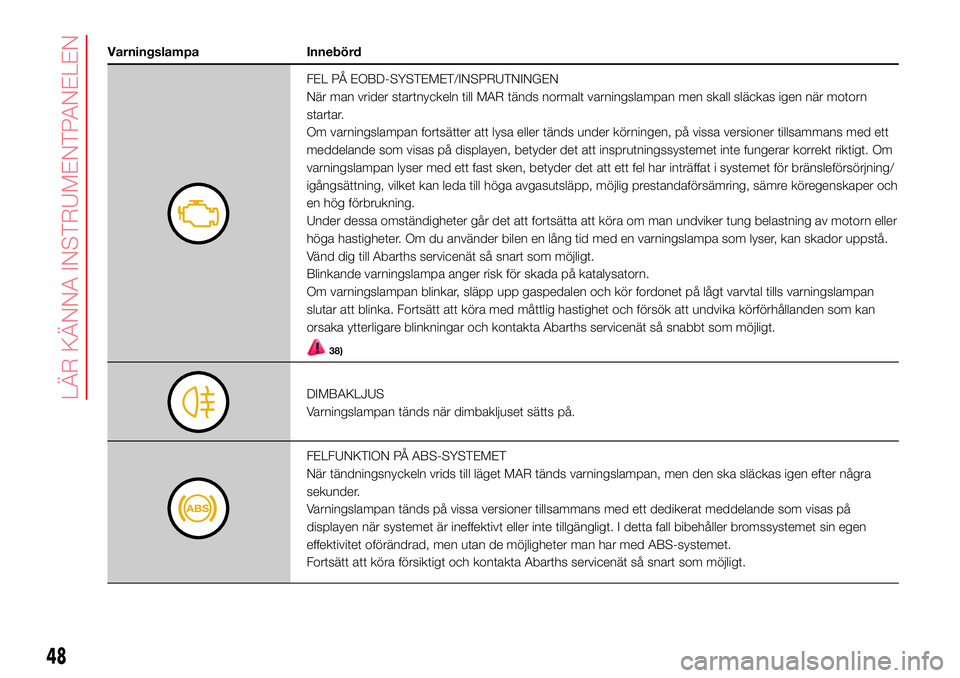

Varningslampa Innebörd
FEL PÅ EOBD-SYSTEMET/INSPRUTNINGEN
När man vrider startnyckeln till MAR tänds normalt varningslampan men skall släckas igen när motorn
startar.
Om varningslampan fortsätter att lysa eller tänds under körningen, på vissa versioner tillsammans med ett
meddelande som visas på displayen, betyder det att insprutningssystemet inte fungerar korrekt riktigt. Om
varningslampan lyser med ett fast sken, betyder det att ett fel har inträffat i systemet för bränsleförsörjning/
igångsättning, vilket kan leda till höga avgasutsläpp, möjlig prestandaförsämring, sämre köregenskaper och
en hög förbrukning.
Under dessa omständigheter går det att fortsätta att köra om man undviker tung belastning av motorn eller
höga hastigheter. Om du använder bilen en lång tid med en varningslampa som lyser, kan skador uppstå.
Vänd dig till Abarths servicenät så snart som möjligt.
Blinkande varningslampa anger risk för skada på katalysatorn.
Om varningslampan blinkar, släpp upp gaspedalen och kör fordonet på lågt varvtal tills varningslampan
slutar att blinka. Fortsätt att köra med måttlig hastighet och försök att undvika körförhållanden som kan
orsaka ytterligare blinkningar och kontakta Abarths servicenät så snabbt som möjligt.
38)
DIMBAKLJUS
Varningslampan tänds när dimbakljuset sätts på.
FELFUNKTION PÅ ABS-SYSTEMET
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Varningslampan tänds på vissa versioner tillsammans med ett dedikerat meddelande som visas på
displayen när systemet är ineffektivt eller inte tillgängligt. I detta fall bibehåller bromssystemet sin egen
effektivitet oförändrad, men utan de möjligheter man har med ABS-systemet.
Fortsätt att köra försiktigt och kontakta Abarths servicenät så snart som möjligt.
48
LÄR KÄNNA INSTRUMENTPANELEN

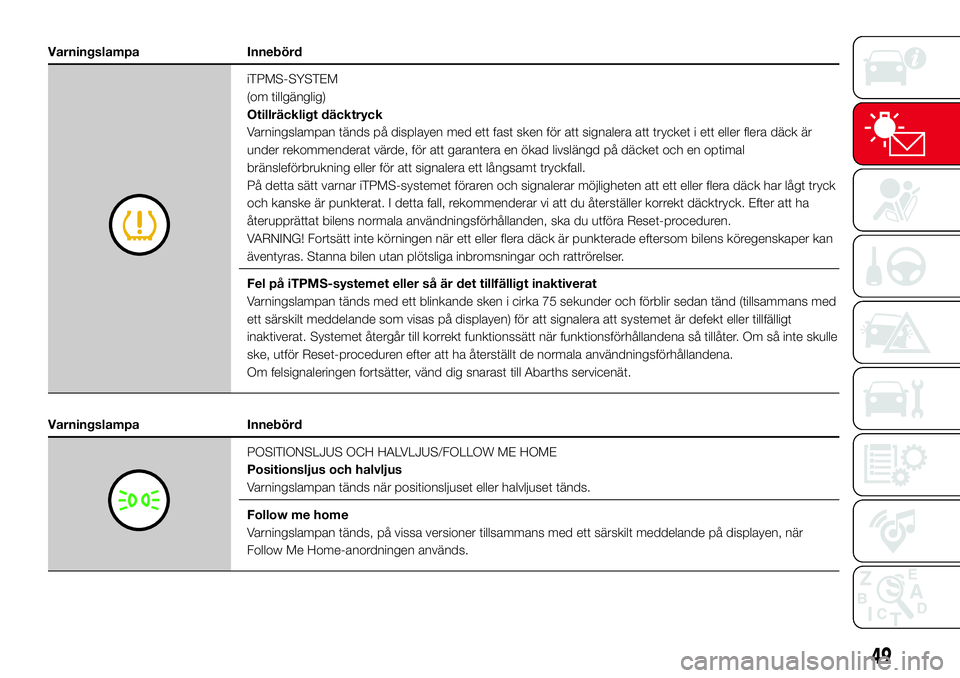

Varningslampa Innebörd
iTPMS-SYSTEM
(om tillgänglig)
Otillräckligt däcktryck
Varningslampan tänds på displayen med ett fast sken för att signalera att trycket i ett eller flera däck är
under rekommenderat värde, för att garantera en ökad livslängd på däcket och en optimal
bränsleförbrukning eller för att signalera ett långsamt tryckfall.
På detta sätt varnar iTPMS-systemet föraren och signalerar möjligheten att ett eller flera däck har lågt tryck
och kanske är punkterat. I detta fall, rekommenderar vi att du återställer korrekt däcktryck. Efter att ha
återupprättat bilens normala användningsförhållanden, ska du utföra Reset-proceduren.
VARNING! Fortsätt inte körningen när ett eller flera däck är punkterade eftersom bilens köregenskaper kan
äventyras. Stanna bilen utan plötsliga inbromsningar och rattrörelser.
Fel på iTPMS-systemet eller så är det tillfälligt inaktiverat
Varningslampan tänds med ett blinkande sken i cirka 75 sekunder och förblir sedan tänd (tillsammans med
ett särskilt meddelande som visas på displayen) för att signalera att systemet är defekt eller tillfälligt
inaktiverat. Systemet återgår till korrekt funktionssätt när funktionsförhållandena så tillåter. Om så inte skulle
ske, utför Reset-proceduren efter att ha återställt de normala användningsförhållandena.
Om felsignaleringen fortsätter, vänd dig snarast till Abarths servicenät.
Varningslampa Innebörd
POSITIONSLJUS OCH HALVLJUS/FOLLOW ME HOME
Positionsljus och halvljus
Varningslampan tänds när positionsljuset eller halvljuset tänds.
Follow me home
Varningslampan tänds, på vissa versioner tillsammans med ett särskilt meddelande på displayen, när
Follow Me Home-anordningen används.
49

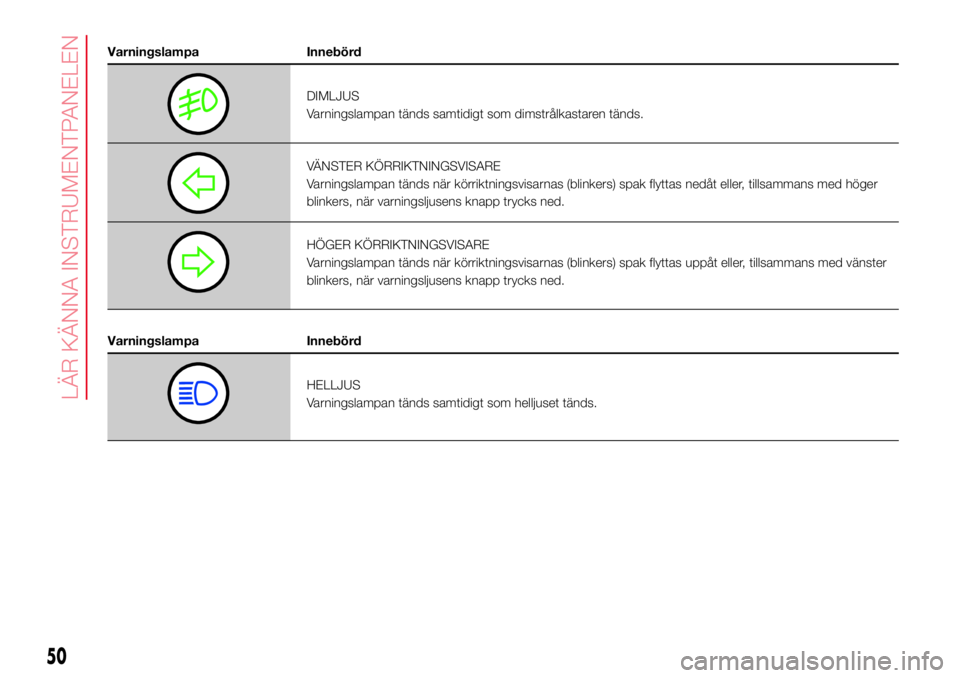

Varningslampa Innebörd
DIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
VÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när körriktningsvisarnas (blinkers) spak flyttas nedåt eller, tillsammans med höger
blinkers, när varningsljusens knapp trycks ned.
HÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när körriktningsvisarnas (blinkers) spak flyttas uppåt eller, tillsammans med vänster
blinkers, när varningsljusens knapp trycks ned.
Varningslampa Innebörd
HELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
50
LÄR KÄNNA INSTRUMENTPANELEN

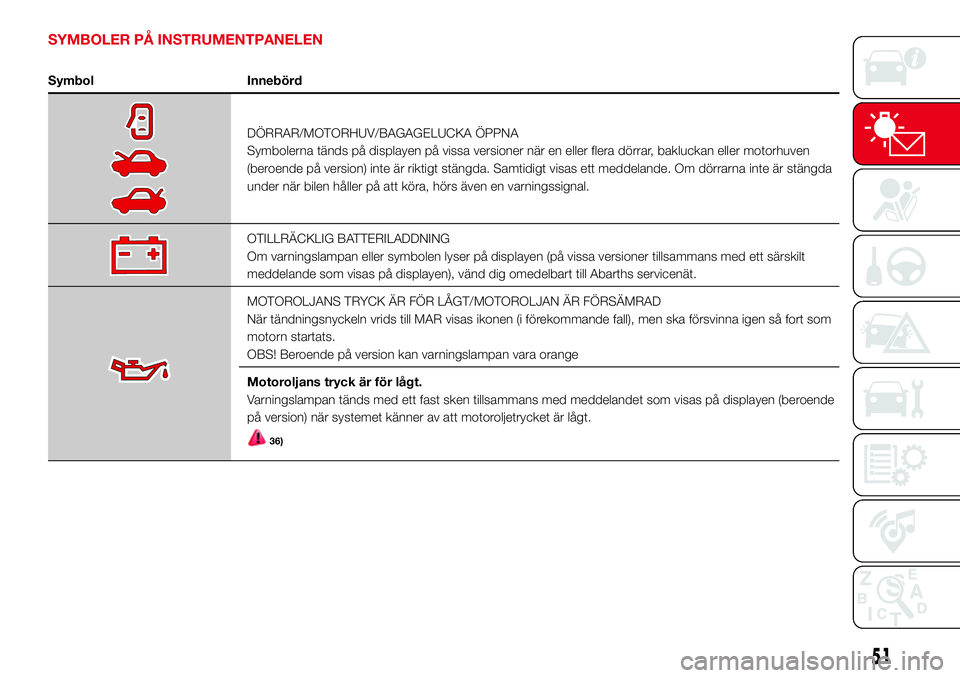

SYMBOLER PÅ INSTRUMENTPANELEN
Symbol Innebörd
DÖRRAR/MOTORHUV/BAGAGELUCKA ÖPPNA
Symbolerna tänds på displayen på vissa versioner när en eller flera dörrar, bakluckan eller motorhuven
(beroende på version) inte är riktigt stängda. Samtidigt visas ett meddelande. Om dörrarna inte är stängda
under när bilen håller på att köra, hörs även en varningssignal.
OTILLRÄCKLIG BATTERILADDNING
Om varningslampan eller symbolen lyser på displayen (på vissa versioner tillsammans med ett särskilt
meddelande som visas på displayen), vänd dig omedelbart till Abarths servicenät.
MOTOROLJANS TRYCK ÄR FÖR LÅGT/MOTOROLJAN ÄR FÖRSÄMRAD
När tändningsnyckeln vrids till MAR visas ikonen (i förekommande fall), men ska försvinna igen så fort som
motorn startats.
OBS! Beroende på version kan varningslampan vara orange
Motoroljans tryck är för lågt.
Varningslampan tänds med ett fast sken tillsammans med meddelandet som visas på displayen (beroende
på version) när systemet känner av att motoroljetrycket är lågt.
36)
51

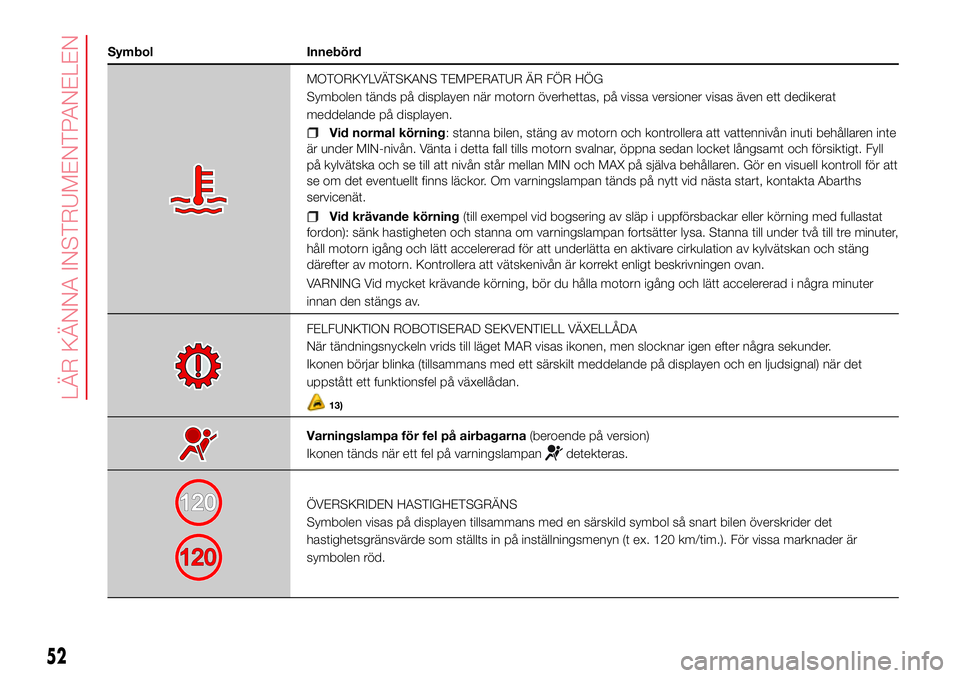

Symbol Innebörd
MOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
Symbolen tänds på displayen när motorn överhettas, på vissa versioner visas även ett dedikerat
meddelande på displayen.
Vid normal körning: stanna bilen, stäng av motorn och kontrollera att vattennivån inuti behållaren inte
är under MIN-nivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och försiktigt. Fyll
på kylvätska och se till att nivån står mellan MIN och MAX på själva behållaren. Gör en visuell kontroll för att
se om det eventuellt finns läckor. Om varningslampan tänds på nytt vid nästa start, kontakta Abarths
servicenät.
Vid krävande körning(till exempel vid bogsering av släp i uppförsbackar eller körning med fullastat
fordon): sänk hastigheten och stanna om varningslampan fortsätter lysa. Stanna till under två till tre minuter,
håll motorn igång och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan och stäng
därefter av motorn. Kontrollera att vätskenivån är korrekt enligt beskrivningen ovan.
VARNING Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
FELFUNKTION ROBOTISERAD SEKVENTIELL VÄXELLÅDA
När tändningsnyckeln vrids till läget MAR visas ikonen, men slocknar igen efter några sekunder.
Ikonen börjar blinka (tillsammans med ett särskilt meddelande på displayen och en ljudsignal) när det
uppstått ett funktionsfel på växellådan.
13)
Varningslampa för fel på airbagarna(beroende på version)
Ikonen tänds när ett fel på varningslampan
detekteras.
ÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen visas på displayen tillsammans med en särskild symbol så snart bilen överskrider det
hastighetsgränsvärde som ställts in på inställningsmenyn (t ex. 120 km/tim.). För vissa marknader är
symbolen röd.
52
LÄR KÄNNA INSTRUMENTPANELEN

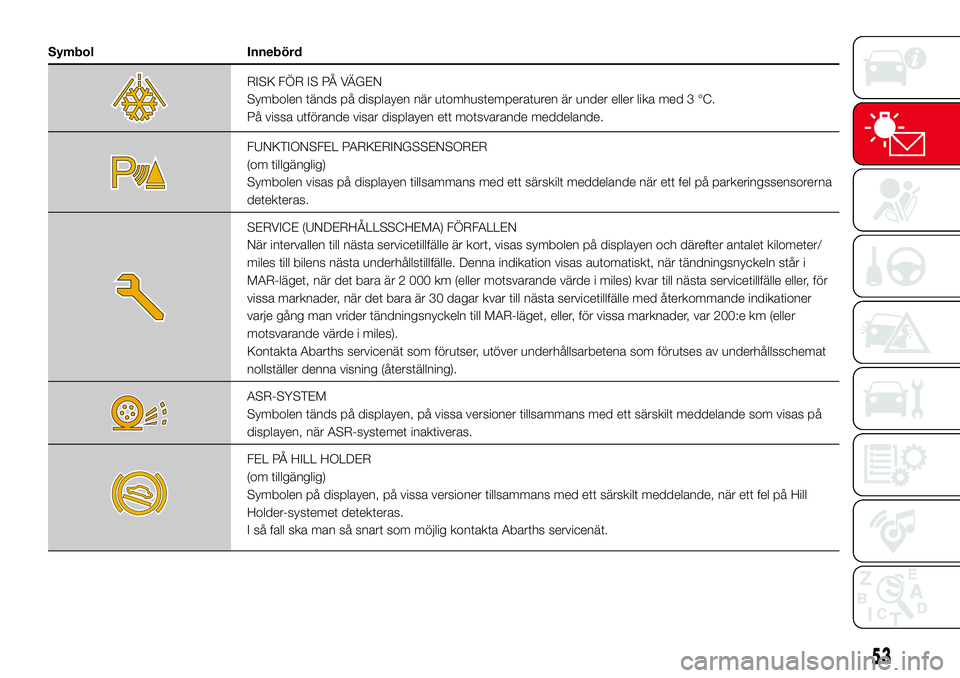

Symbol Innebörd
RISK FÖR IS PÅ VÄGEN
Symbolen tänds på displayen när utomhustemperaturen är under eller lika med 3 °C.
På vissa utförande visar displayen ett motsvarande meddelande.
FUNKTIONSFEL PARKERINGSSENSORER
(om tillgänglig)
Symbolen visas på displayen tillsammans med ett särskilt meddelande när ett fel på parkeringssensorerna
detekteras.
SERVICE (UNDERHÅLLSSCHEMA) FÖRFALLEN
När intervallen till nästa servicetillfälle är kort, visas symbolen på displayen och därefter antalet kilometer/
miles till bilens nästa underhållstillfälle. Denna indikation visas automatiskt, när tändningsnyckeln står i
MAR-läget, när det bara är 2 000 km (eller motsvarande värde i miles) kvar till nästa servicetillfälle eller, för
vissa marknader, när det bara är 30 dagar kvar till nästa servicetillfälle med återkommande indikationer
varje gång man vrider tändningsnyckeln till MAR-läget, eller, för vissa marknader, var 200:e km (eller
motsvarande värde i miles).
Kontakta Abarths servicenät som förutser, utöver underhållsarbetena som förutses av underhållsschemat
nollställer denna visning (återställning).
ASR-SYSTEM
Symbolen tänds på displayen, på vissa versioner tillsammans med ett särskilt meddelande som visas på
displayen, när ASR-systemet inaktiveras.
FEL PÅ HILL HOLDER
(om tillgänglig)
Symbolen på displayen, på vissa versioner tillsammans med ett särskilt meddelande, när ett fel på Hill
Holder-systemet detekteras.
I så fall ska man så snart som möjlig kontakta Abarths servicenät.
53

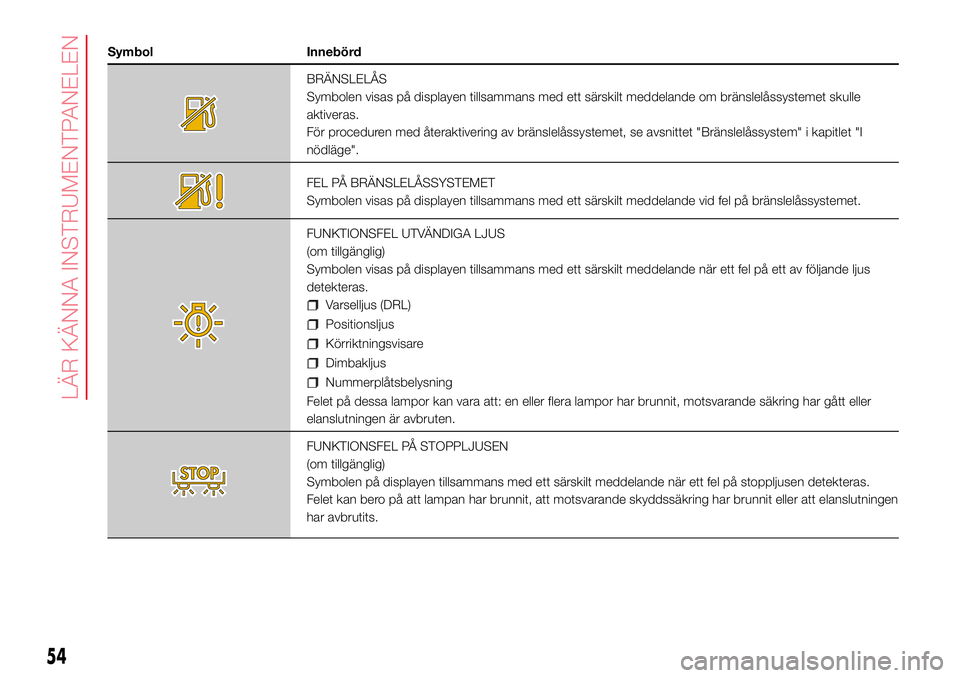

Symbol Innebörd
BRÄNSLELÅS
Symbolen visas på displayen tillsammans med ett särskilt meddelande om bränslelåssystemet skulle
aktiveras.
För proceduren med återaktivering av bränslelåssystemet, se avsnittet "Bränslelåssystem" i kapitlet "I
nödläge".
FEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen visas på displayen tillsammans med ett särskilt meddelande vid fel på bränslelåssystemet.
FUNKTIONSFEL UTVÄNDIGA LJUS
(om tillgänglig)
Symbolen visas på displayen tillsammans med ett särskilt meddelande när ett fel på ett av följande ljus
detekteras.
Varselljus (DRL)
Positionsljus
Körriktningsvisare
Dimbakljus
Nummerplåtsbelysning
Felet på dessa lampor kan vara att: en eller flera lampor har brunnit, motsvarande säkring har gått eller
elanslutningen är avbruten.
FUNKTIONSFEL PÅ STOPPLJUSEN
(om tillgänglig)
Symbolen på displayen tillsammans med ett särskilt meddelande när ett fel på stoppljusen detekteras.
Felet kan bero på att lampan har brunnit, att motsvarande skyddssäkring har brunnit eller att elanslutningen
har avbrutits.
54
LÄR KÄNNA INSTRUMENTPANELEN
