2017 Abarth 500 Drift- och underhållshandbok (in Swedish)

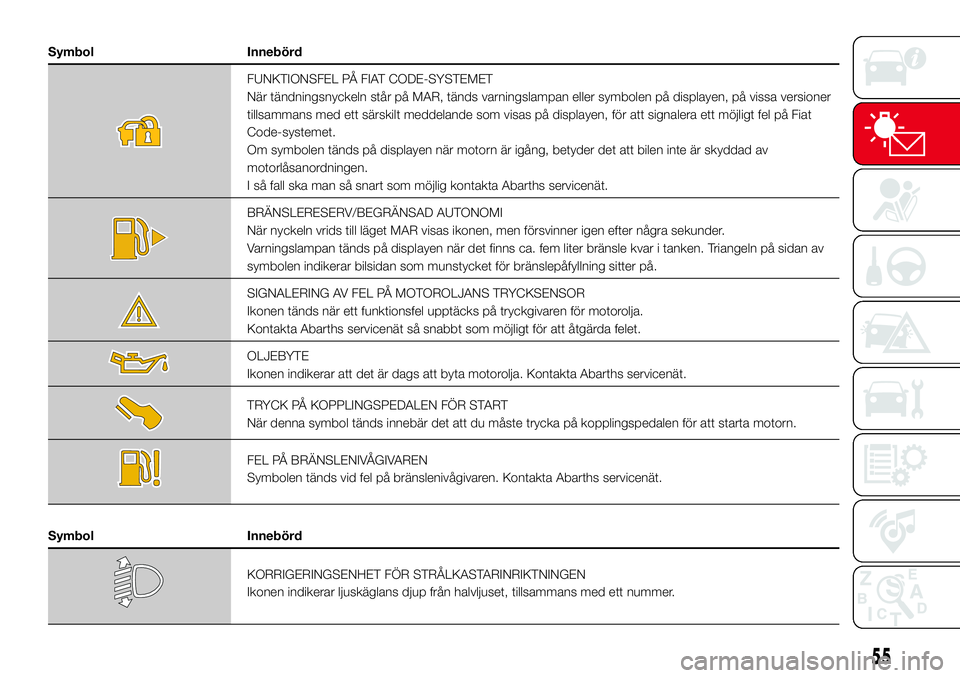

Symbol Innebörd
FUNKTIONSFEL PÅ FIAT CODE-SYSTEMET
När tändningsnyckeln står på MAR, tänds varningslampan eller symbolen på displayen, på vissa versioner
tillsammans med ett särskilt meddelande som visas på displayen, för att signalera ett möjligt fel på Fiat
Code-systemet.
Om symbolen tänds på displayen när motorn är igång, betyder det att bilen inte är skyddad av
motorlåsanordningen.
I så fall ska man så snart som möjlig kontakta Abarths servicenät.
BRÄNSLERESERV/BEGRÄNSAD AUTONOMI
När nyckeln vrids till läget MAR visas ikonen, men försvinner igen efter några sekunder.
Varningslampan tänds på displayen när det finns ca. fem liter bränsle kvar i tanken. Triangeln på sidan av
symbolen indikerar bilsidan som munstycket för bränslepåfyllning sitter på.
SIGNALERING AV FEL PÅ MOTOROLJANS TRYCKSENSOR
Ikonen tänds när ett funktionsfel upptäcks på tryckgivaren för motorolja.
Kontakta Abarths servicenät så snabbt som möjligt för att åtgärda felet.
OLJEBYTE
Ikonen indikerar att det är dags att byta motorolja. Kontakta Abarths servicenät.
TRYCK PÅ KOPPLINGSPEDALEN FÖR START
När denna symbol tänds innebär det att du måste trycka på kopplingspedalen för att starta motorn.
FEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Kontakta Abarths servicenät.
Symbol Innebörd
KORRIGERINGSENHET FÖR STRÅLKASTARINRIKTNINGEN
Ikonen indikerar ljuskäglans djup från halvljuset, tillsammans med ett nummer.
55

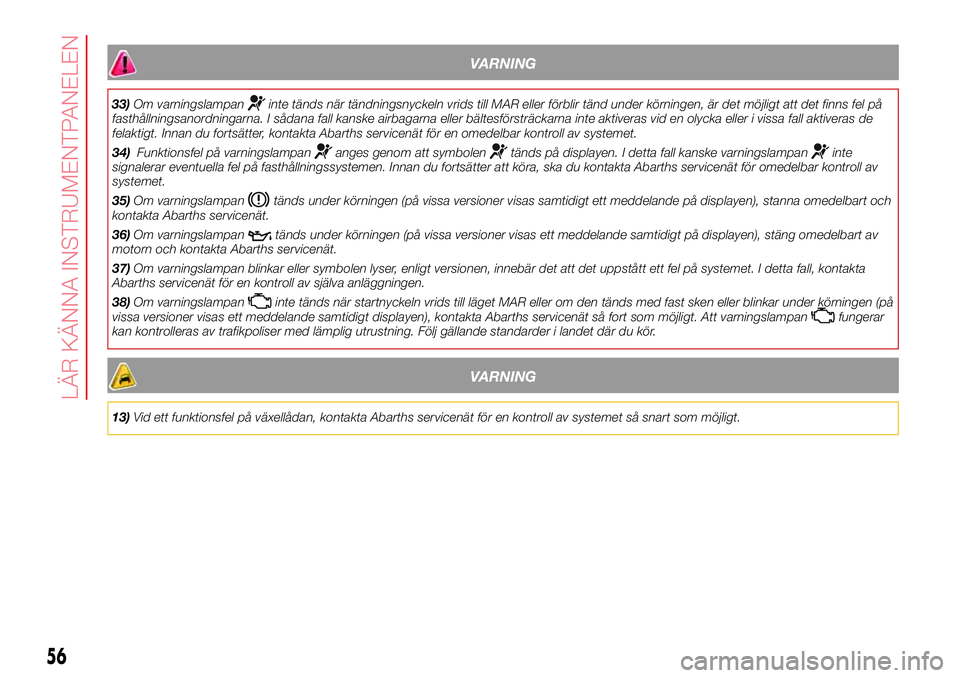

VARNING
33)Om varningslampaninte tänds när tändningsnyckeln vrids till MAR eller förblir tänd under körningen, är det möjligt att det finns fel på
fasthållningsanordningarna. I sådana fall kanske airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller i vissa fall aktiveras de
felaktigt. Innan du fortsätter, kontakta Abarths servicenät för en omedelbar kontroll av systemet.
34)Funktionsfel på varningslampan
anges genom att symbolentänds på displayen. I detta fall kanske varningslampaninte
signalerar eventuella fel på fasthållningssystemen. Innan du fortsätter att köra, ska du kontakta Abarths servicenät för omedelbar kontroll av
systemet.
35)Om varningslampan
tänds under körningen (på vissa versioner visas samtidigt ett meddelande på displayen), stanna omedelbart och
kontakta Abarths servicenät.
36)Om varningslampan
tänds under körningen (på vissa versioner visas ett meddelande samtidigt på displayen), stäng omedelbart av
motorn och kontakta Abarths servicenät.
37)Om varningslampan blinkar eller symbolen lyser, enligt versionen, innebär det att det uppstått ett fel på systemet. I detta fall, kontakta
Abarths servicenät för en kontroll av själva anläggningen.
38)Om varningslampan
inte tänds när startnyckeln vrids till läget MAR eller om den tänds med fast sken eller blinkar under körningen (på
vissa versioner visas ett meddelande samtidigt displayen), kontakta Abarths servicenät så fort som möjligt. Att varningslampanfungerar
kan kontrolleras av trafikpoliser med lämplig utrustning. Följ gällande standarder i landet där du kör.
VARNING
13)Vid ett funktionsfel på växellådan, kontakta Abarths servicenät för en kontroll av systemet så snart som möjligt.
56
LÄR KÄNNA INSTRUMENTPANELEN

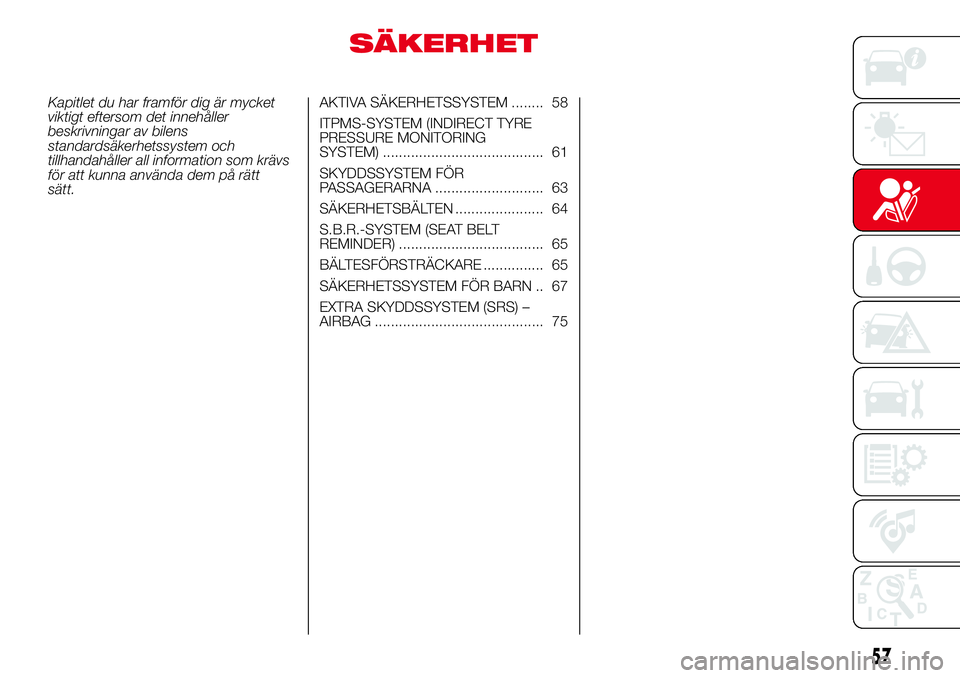

SÄKERHET
Kapitlet du har framför dig är mycket
viktigt eftersom det innehåller
beskrivningar av bilens
standardsäkerhetssystem och
tillhandahåller all information som krävs
för att kunna använda dem på rätt
sätt.AKTIVA SÄKERHETSSYSTEM ........ 58
ITPMS-SYSTEM (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 61
SKYDDSSYSTEM FÖR
PASSAGERARNA ........................... 63
SÄKERHETSBÄLTEN ...................... 64
S.B.R.-SYSTEM (SEAT BELT
REMINDER) .................................... 65
BÄLTESFÖRSTRÄCKARE ............... 65
SÄKERHETSSYSTEM FÖR BARN .. 67
EXTRA SKYDDSSYSTEM (SRS) –
AIRBAG .......................................... 75
57

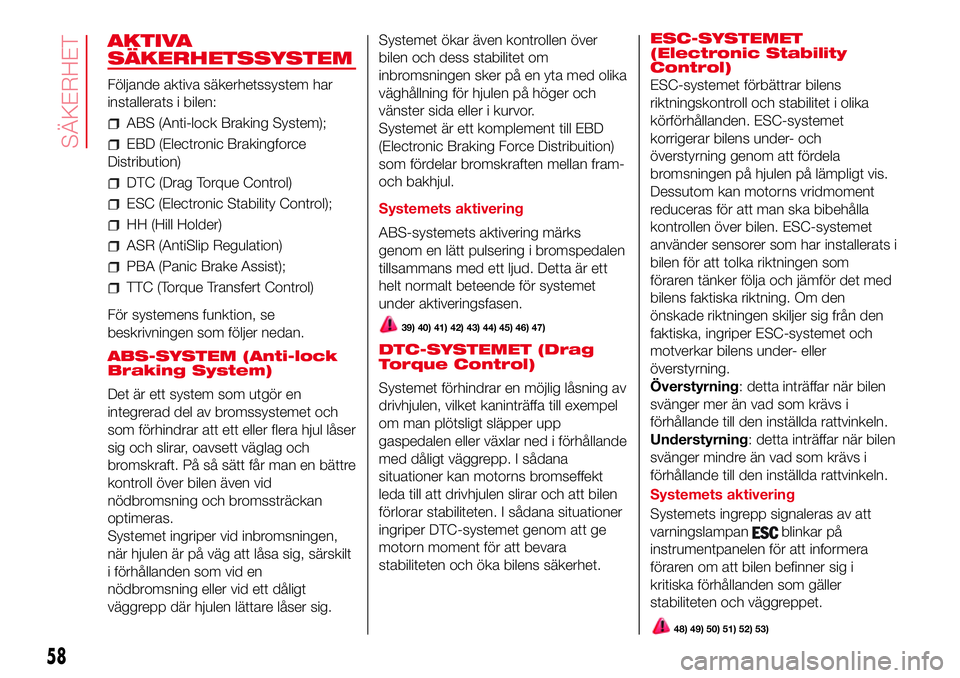

AKTIVA
SÄKERHETSSYSTEM
Följande aktiva säkerhetssystem har
installerats i bilen:
ABS (Anti-lock Braking System);
EBD (Electronic Brakingforce
Distribution)
DTC (Drag Torque Control)
ESC (Electronic Stability Control);
HH (Hill Holder)
ASR (AntiSlip Regulation)
PBA (Panic Brake Assist);
TTC (Torque Transfert Control)
För systemens funktion, se
beskrivningen som följer nedan.
ABS-SYSTEM (Anti-lock
Braking System)
Det är ett system som utgör en
integrerad del av bromssystemet och
som förhindrar att ett eller flera hjul låser
sig och slirar, oavsett väglag och
bromskraft. På så sätt får man en bättre
kontroll över bilen även vid
nödbromsning och bromssträckan
optimeras.
Systemet ingriper vid inbromsningen,
när hjulen är på väg att låsa sig, särskilt
i förhållanden som vid en
nödbromsning eller vid ett dåligt
väggrepp där hjulen lättare låser sig.Systemet ökar även kontrollen över
bilen och dess stabilitet om
inbromsningen sker på en yta med olika
väghållning för hjulen på höger och
vänster sida eller i kurvor.
Systemet är ett komplement till EBD
(Electronic Braking Force Distribuition)
som fördelar bromskraften mellan fram-
och bakhjul.
Systemets aktivering
ABS-systemets aktivering märks
genom en lätt pulsering i bromspedalen
tillsammans med ett ljud. Detta är ett
helt normalt beteende för systemet
under aktiveringsfasen.
39) 40) 41) 42) 43) 44) 45) 46) 47)
DTC-SYSTEMET (Drag
Torque Control)
Systemet förhindrar en möjlig låsning av
drivhjulen, vilket kaninträffa till exempel
om man plötsligt släpper upp
gaspedalen eller växlar ned i förhållande
med dåligt väggrepp. I sådana
situationer kan motorns bromseffekt
leda till att drivhjulen slirar och att bilen
förlorar stabiliteten. I sådana situationer
ingriper DTC-systemet genom att ge
motorn moment för att bevara
stabiliteten och öka bilens säkerhet.ESC-SYSTEMET
(Electronic Stability
Control)
ESC-systemet förbättrar bilens
riktningskontroll och stabilitet i olika
körförhållanden. ESC-systemet
korrigerar bilens under- och
överstyrning genom att fördela
bromsningen på hjulen på lämpligt vis.
Dessutom kan motorns vridmoment
reduceras för att man ska bibehålla
kontrollen över bilen. ESC-systemet
använder sensorer som har installerats i
bilen för att tolka riktningen som
föraren tänker följa och jämför det med
bilens faktiska riktning. Om den
önskade riktningen skiljer sig från den
faktiska, ingriper ESC-systemet och
motverkar bilens under- eller
överstyrning.
Överstyrning: detta inträffar när bilen
svänger mer än vad som krävs i
förhållande till den inställda rattvinkeln.
Understyrning: detta inträffar när bilen
svänger mindre än vad som krävs i
förhållande till den inställda rattvinkeln.
Systemets aktivering
Systemets ingrepp signaleras av att
varningslampan
blinkar på
instrumentpanelen för att informera
föraren om att bilen befinner sig i
kritiska förhållanden som gäller
stabiliteten och väggreppet.
58
SÄKERHET
48) 49) 50) 51) 52) 53)

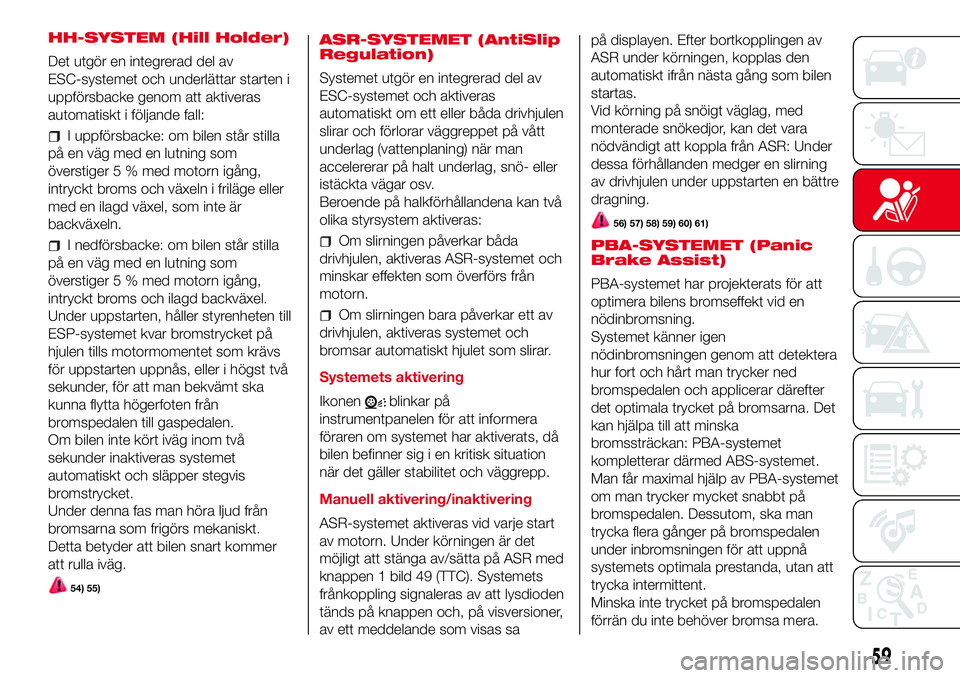

HH-SYSTEM (Hill Holder)
Det utgör en integrerad del av
ESC-systemet och underlättar starten i
uppförsbacke genom att aktiveras
automatiskt i följande fall:
I uppförsbacke: om bilen står stilla
på en väg med en lutning som
överstiger 5 % med motorn igång,
intryckt broms och växeln i friläge eller
med en ilagd växel, som inte är
backväxeln.
I nedförsbacke: om bilen står stilla
på en väg med en lutning som
överstiger 5 % med motorn igång,
intryckt broms och ilagd backväxel.
Under uppstarten, håller styrenheten till
ESP-systemet kvar bromstrycket på
hjulen tills motormomentet som krävs
för uppstarten uppnås, eller i högst två
sekunder, för att man bekvämt ska
kunna flytta högerfoten från
bromspedalen till gaspedalen.
Om bilen inte kört iväg inom två
sekunder inaktiveras systemet
automatiskt och släpper stegvis
bromstrycket.
Under denna fas man höra ljud från
bromsarna som frigörs mekaniskt.
Detta betyder att bilen snart kommer
att rulla iväg.
54) 55)
ASR-SYSTEMET (AntiSlip
Regulation)
Systemet utgör en integrerad del av
ESC-systemet och aktiveras
automatiskt om ett eller båda drivhjulen
slirar och förlorar väggreppet på vått
underlag (vattenplaning) när man
accelererar på halt underlag, snö- eller
istäckta vägar osv.
Beroende på halkförhållandena kan två
olika styrsystem aktiveras:
Om slirningen påverkar båda
drivhjulen, aktiveras ASR-systemet och
minskar effekten som överförs från
motorn.
Om slirningen bara påverkar ett av
drivhjulen, aktiveras systemet och
bromsar automatiskt hjulet som slirar.
Systemets aktivering
Ikonen
blinkar på
instrumentpanelen för att informera
föraren om systemet har aktiverats, då
bilen befinner sig i en kritisk situation
när det gäller stabilitet och väggrepp.
Manuell aktivering/inaktivering
ASR-systemet aktiveras vid varje start
av motorn. Under körningen är det
möjligt att stänga av/sätta på ASR med
knappen 1 bild 49 (TTC). Systemets
frånkoppling signaleras av att lysdioden
tänds på knappen och, på visversioner,
av ett meddelande som visas sapå displayen. Efter bortkopplingen av
ASR under körningen, kopplas den
automatiskt ifrån nästa gång som bilen
startas.
Vid körning på snöigt väglag, med
monterade snökedjor, kan det vara
nödvändigt att koppla från ASR: Under
dessa förhållanden medger en slirning
av drivhjulen under uppstarten en bättre
dragning.
56) 57) 58) 59) 60) 61)
PBA-SYSTEMET (Panic
Brake Assist)
PBA-systemet har projekterats för att
optimera bilens bromseffekt vid en
nödinbromsning.
Systemet känner igen
nödinbromsningen genom att detektera
hur fort och hårt man trycker ned
bromspedalen och applicerar därefter
det optimala trycket på bromsarna. Det
kan hjälpa till att minska
bromssträckan: PBA-systemet
kompletterar därmed ABS-systemet.
Man får maximal hjälp av PBA-systemet
om man trycker mycket snabbt på
bromspedalen. Dessutom, ska man
trycka flera gånger på bromspedalen
under inbromsningen för att uppnå
systemets optimala prestanda, utan att
trycka intermittent.
Minska inte trycket på bromspedalen
förrän du inte behöver bromsa mera.
59

PBA-systemet stängs av när du släpper
upp bromspedalen.
62) 63) 64) 65)

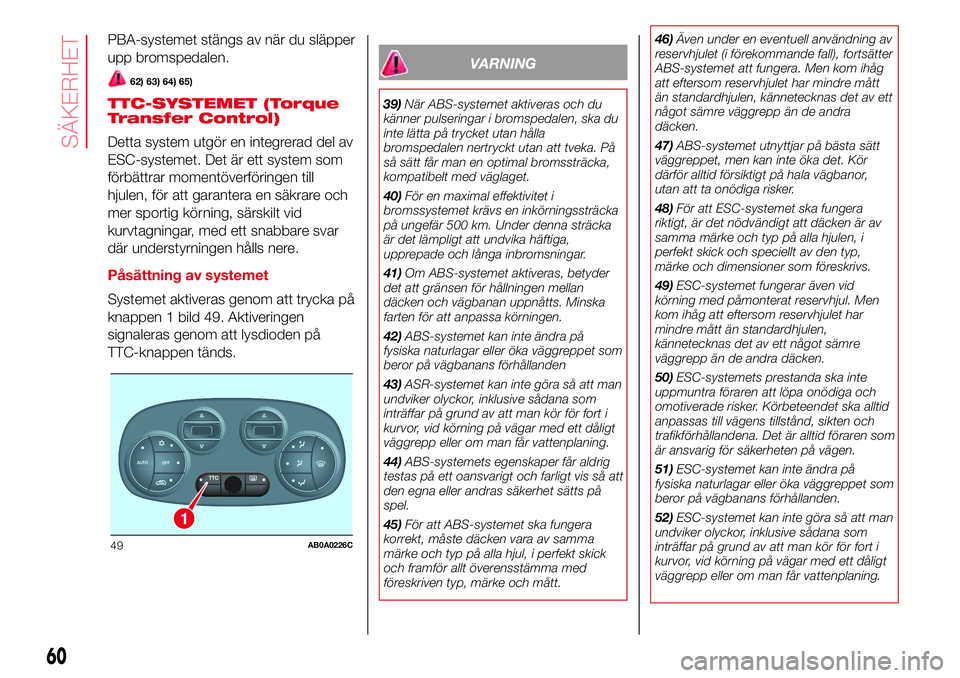

TTC-SYSTEMET (Torque
Transfer Control)
Detta system utgör en integrerad del av
ESC-systemet. Det är ett system som
förbättrar momentöverföringen till
hjulen, för att garantera en säkrare och
mer sportig körning, särskilt vid
kurvtagningar, med ett snabbare svar
där understyrningen hålls nere.
Påsättning av systemet
Systemet aktiveras genom att trycka på
knappen 1 bild 49. Aktiveringen
signaleras genom att lysdioden på
TTC-knappen tänds.
VARNING
39)När ABS-systemet aktiveras och du
känner pulseringar i bromspedalen, ska du
inte lätta på trycket utan hålla
bromspedalen nertryckt utan att tveka. På
så sätt får man en optimal bromssträcka,
kompatibelt med väglaget.
40)För en maximal effektivitet i
bromssystemet krävs en inkörningssträcka
på ungefär 500 km. Under denna sträcka
är det lämpligt att undvika häftiga,
upprepade och långa inbromsningar.
41)Om ABS-systemet aktiveras, betyder
det att gränsen för hållningen mellan
däcken och vägbanan uppnåtts. Minska
farten för att anpassa körningen.
42)ABS-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
beror på vägbanans förhållanden
43)ASR-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.
44)ABS-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna eller andras säkerhet sätts på
spel.
45)För att ABS-systemet ska fungera
korrekt, måste däcken vara av samma
märke och typ på alla hjul, i perfekt skick
och framför allt överensstämma med
föreskriven typ, märke och mått.46)Även under en eventuell användning av
reservhjulet (i förekommande fall), fortsätter
ABS-systemet att fungera. Men kom ihåg
att eftersom reservhjulet har mindre mått
än standardhjulen, kännetecknas det av ett
något sämre väggrepp än de andra
däcken.
47)ABS-systemet utnyttjar på bästa sätt
väggreppet, men kan inte öka det. Kör
därför alltid försiktigt på hala vägbanor,
utan att ta onödiga risker.
48)För att ESC-systemet ska fungera
riktigt, är det nödvändigt att däcken är av
samma märke och typ på alla hjulen, i
perfekt skick och speciellt av den typ,
märke och dimensioner som föreskrivs.
49)ESC-systemet fungerar även vid
körning med påmonterat reservhjul. Men
kom ihåg att eftersom reservhjulet har
mindre mått än standardhjulen,
kännetecknas det av ett något sämre
väggrepp än de andra däcken.
50)ESC-systemets prestanda ska inte
uppmuntra föraren att löpa onödiga och
omotiverade risker. Körbeteendet ska alltid
anpassas till vägens tillstånd, sikten och
trafikförhållandena. Det är alltid föraren som
är ansvarig för säkerheten på vägen.
51)ESC-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
beror på vägbanans förhållanden.
52)ESC-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.
1
1
49AB0A0226C
60
SÄKERHET

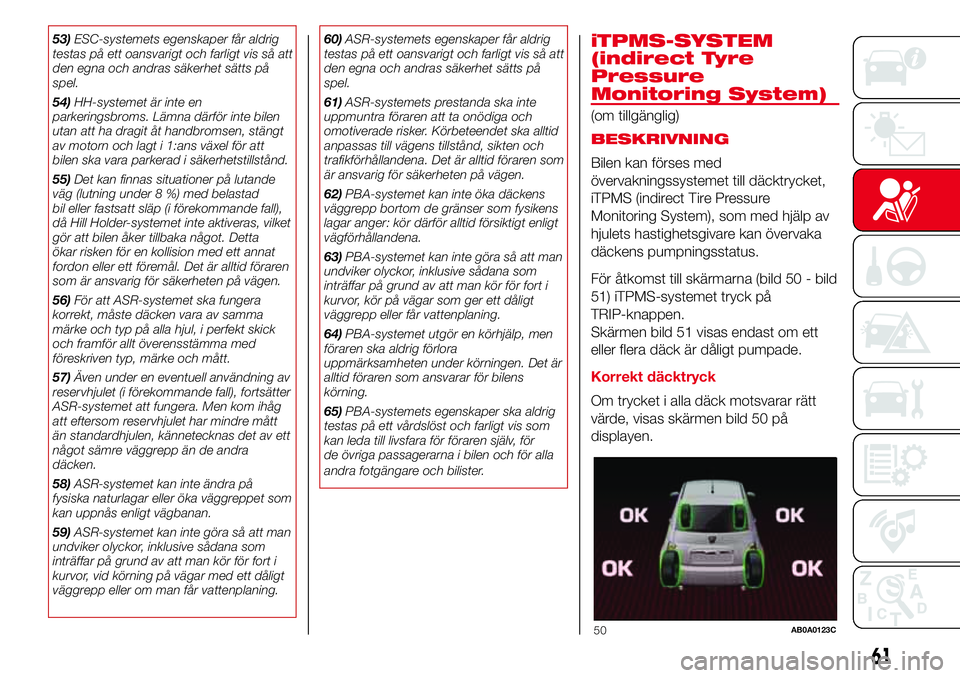

53)ESC-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna och andras säkerhet sätts på
spel.
54)HH-systemet är inte en
parkeringsbroms. Lämna därför inte bilen
utan att ha dragit åt handbromsen, stängt
av motorn och lagt i 1:ans växel för att
bilen ska vara parkerad i säkerhetstillstånd.
55)Det kan finnas situationer på lutande
väg (lutning under 8 %) med belastad
bil eller fastsatt släp (i förekommande fall),
då Hill Holder-systemet inte aktiveras, vilket
gör att bilen åker tillbaka något. Detta
ökar risken för en kollision med ett annat
fordon eller ett föremål. Det är alltid föraren
som är ansvarig för säkerheten på vägen.
56)För att ASR-systemet ska fungera
korrekt, måste däcken vara av samma
märke och typ på alla hjul, i perfekt skick
och framför allt överensstämma med
föreskriven typ, märke och mått.
57)Även under en eventuell användning av
reservhjulet (i förekommande fall), fortsätter
ASR-systemet att fungera. Men kom ihåg
att eftersom reservhjulet har mindre mått
än standardhjulen, kännetecknas det av ett
något sämre väggrepp än de andra
däcken.
58)ASR-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
kan uppnås enligt vägbanan.
59)ASR-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.60)ASR-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna och andras säkerhet sätts på
spel.
61)ASR-systemets prestanda ska inte
uppmuntra föraren att ta onödiga och
omotiverade risker. Körbeteendet ska alltid
anpassas till vägens tillstånd, sikten och
trafikförhållandena. Det är alltid föraren som
är ansvarig för säkerheten på vägen.
62)PBA-systemet kan inte öka däckens
väggrepp bortom de gränser som fysikens
lagar anger: kör därför alltid försiktigt enligt
vägförhållandena.
63)PBA-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, kör på vägar som ger ett dåligt
väggrepp eller får vattenplaning.
64)PBA-systemet utgör en körhjälp, men
föraren ska aldrig förlora
uppmärksamheten under körningen. Det är
alltid föraren som ansvarar för bilens
körning.
65)PBA-systemets egenskaper ska aldrig
testas på ett vårdslöst och farligt vis som
kan leda till livsfara för föraren själv, för
de övriga passagerarna i bilen och för alla
andra fotgängare och bilister.iTPMS-SYSTEM
(indirect Tyre
Pressure
Monitoring System)
(om tillgänglig)
BESKRIVNING
Bilen kan förses med
övervakningssystemet till däcktrycket,
iTPMS (indirect Tire Pressure
Monitoring System), som med hjälp av
hjulets hastighetsgivare kan övervaka
däckens pumpningsstatus.
För åtkomst till skärmarna (bild 50 - bild
51) iTPMS-systemet tryck på
TRIP-knappen.
Skärmen bild 51 visas endast om ett
eller flera däck är dåligt pumpade.
Korrekt däcktryck
Om trycket i alla däck motsvarar rätt
värde, visas skärmen bild 50 på
displayen.
50AB0A0123C
61

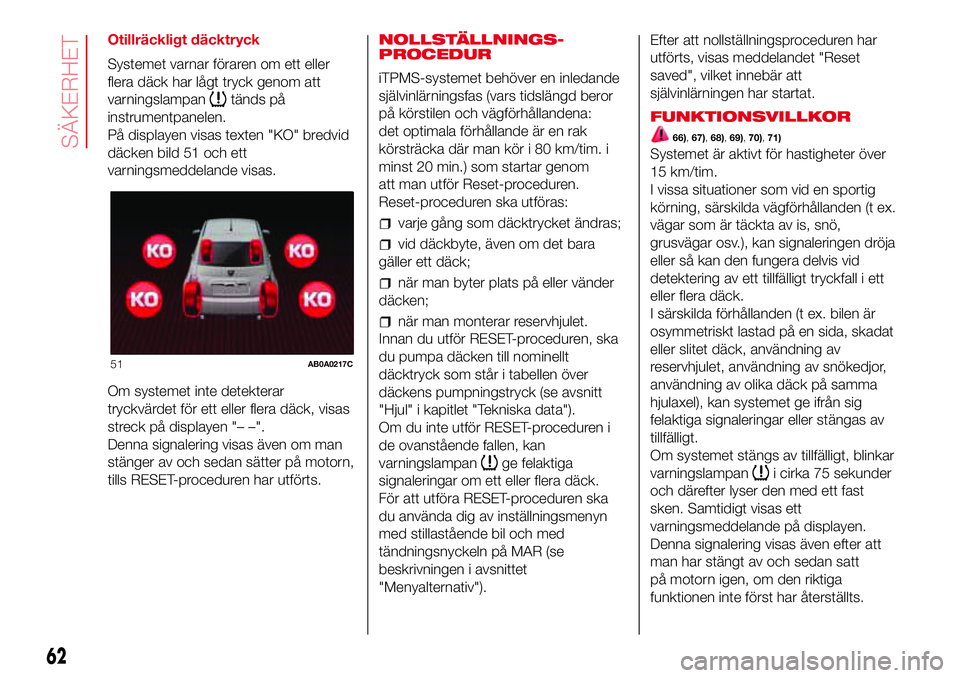

Otillräckligt däcktryck
Systemet varnar föraren om ett eller
flera däck har lågt tryck genom att
varningslampan
tänds på
instrumentpanelen.
På displayen visas texten "KO" bredvid
däcken bild 51 och ett
varningsmeddelande visas.
Om systemet inte detekterar
tryckvärdet för ett eller flera däck, visas
streck på displayen "– –".
Denna signalering visas även om man
stänger av och sedan sätter på motorn,
tills RESET-proceduren har utförts.NOLLSTÄLLNINGS-
PROCEDUR
iTPMS-systemet behöver en inledande
självinlärningsfas (vars tidslängd beror
på körstilen och vägförhållandena:
det optimala förhållande är en rak
körsträcka där man kör i 80 km/tim. i
minst 20 min.) som startar genom
att man utför Reset-proceduren.
Reset-proceduren ska utföras:
varje gång som däcktrycket ändras;
vid däckbyte, även om det bara
gäller ett däck;
när man byter plats på eller vänder
däcken;
när man monterar reservhjulet.
Innan du utför RESET-proceduren, ska
du pumpa däcken till nominellt
däcktryck som står i tabellen över
däckens pumpningstryck (se avsnitt
"Hjul" i kapitlet "Tekniska data").
Om du inte utför RESET-proceduren i
de ovanstående fallen, kan
varningslampan
ge felaktiga
signaleringar om ett eller flera däck.
För att utföra RESET-proceduren ska
du använda dig av inställningsmenyn
med stillastående bil och med
tändningsnyckeln på MAR (se
beskrivningen i avsnittet
"Menyalternativ").Efter att nollställningsproceduren har
utförts, visas meddelandet "Reset
saved", vilket innebär att
självinlärningen har startat.
FUNKTIONSVILLKOR
66),67),68),69),70),71)
Systemet är aktivt för hastigheter över
15 km/tim.
I vissa situationer som vid en sportig
körning, särskilda vägförhållanden (t ex.
vägar som är täckta av is, snö,
grusvägar osv.), kan signaleringen dröja
eller så kan den fungera delvis vid
detektering av ett tillfälligt tryckfall i ett
eller flera däck.
I särskilda förhållanden (t ex. bilen är
osymmetriskt lastad på en sida, skadat
eller slitet däck, användning av
reservhjulet, användning av snökedjor,
användning av olika däck på samma
hjulaxel), kan systemet ge ifrån sig
felaktiga signaleringar eller stängas av
tillfälligt.
Om systemet stängs av tillfälligt, blinkar
varningslampan
i cirka 75 sekunder
och därefter lyser den med ett fast
sken. Samtidigt visas ett
varningsmeddelande på displayen.
Denna signalering visas även efter att
man har stängt av och sedan satt
på motorn igen, om den riktiga
funktionen inte först har återställts.
51AB0A0217C
62
SÄKERHET
