2017.75 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

Fahrzeugwartung263
Abblendlicht (1), äußere Lampe.
Fernlicht ( 2), innere Lampe.
Abblendlicht (1)
1. Die Kappe nach links drehen und abnehmen.
2. Durch Drücken der Halterung derLampenfassung nach vorne die
Fassung lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.

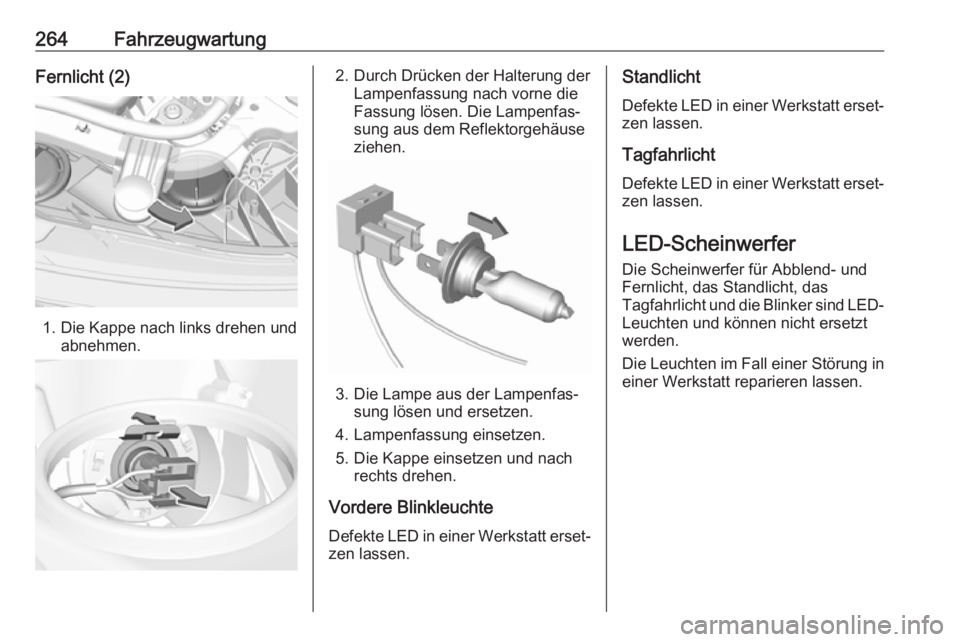

264FahrzeugwartungFernlicht (2)
1. Die Kappe nach links drehen undabnehmen.
2. Durch Drücken der Halterung derLampenfassung nach vorne die
Fassung lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte Defekte LED in einer Werkstatt erset‐
zen lassen.
Standlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
Tagfahrlicht Defekte LED in einer Werkstatt erset‐zen lassen.
LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das
Tagfahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.

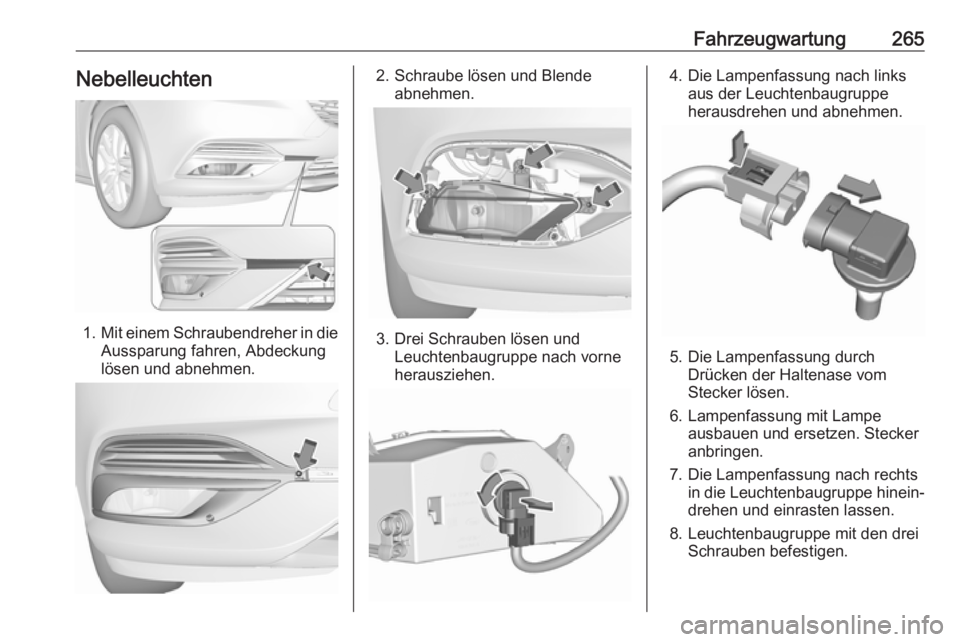

Fahrzeugwartung265Nebelleuchten
1.Mit einem Schraubendreher in die
Aussparung fahren, Abdeckung
lösen und abnehmen.
2. Schraube lösen und Blende abnehmen.
3. Drei Schrauben lösen undLeuchtenbaugruppe nach vorne
herausziehen.
4. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.
5. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
6. Lampenfassung mit Lampe ausbauen und ersetzen. Stecker
anbringen.
7. Die Lampenfassung nach rechts in die Leuchtenbaugruppe hinein‐
drehen und einrasten lassen.
8. Leuchtenbaugruppe mit den drei Schrauben befestigen.

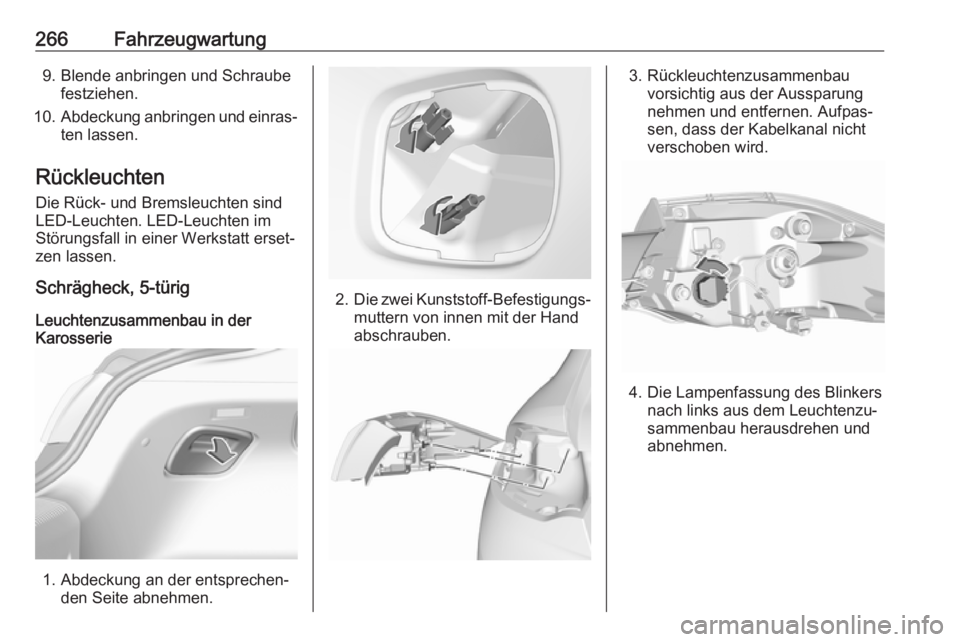

266Fahrzeugwartung9. Blende anbringen und Schraubefestziehen.
10. Abdeckung anbringen und einras‐
ten lassen.
Rückleuchten Die Rück- und Bremsleuchten sind
LED-Leuchten. LED-Leuchten im
Störungsfall in einer Werkstatt erset‐
zen lassen.
Schrägheck, 5-türig
Leuchtenzusammenbau in der
Karosserie
1. Abdeckung an der entsprechen‐
den Seite abnehmen.
2.Die zwei Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.
3. Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Aufpas‐
sen, dass der Kabelkanal nicht
verschoben wird.
4. Die Lampenfassung des Blinkers nach links aus dem Leuchtenzu‐
sammenbau herausdrehen und
abnehmen.

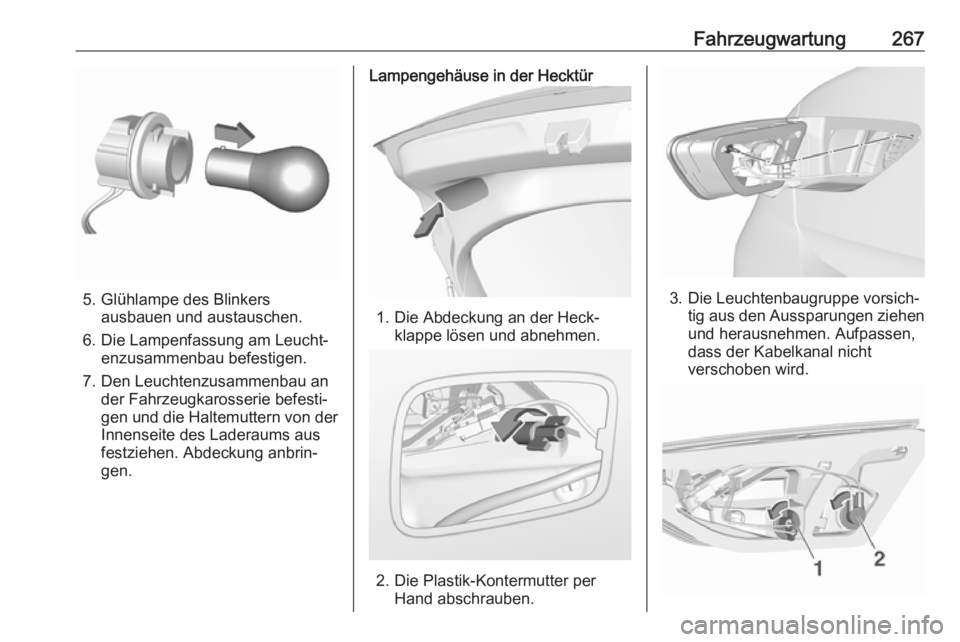

Fahrzeugwartung267
5. Glühlampe des Blinkersausbauen und austauschen.
6. Die Lampenfassung am Leucht‐ enzusammenbau befestigen.
7. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Haltemuttern von der
Innenseite des Laderaums aus
festziehen. Abdeckung anbrin‐
gen.
Lampengehäuse in der Hecktür
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.
3. Die Leuchtenbaugruppe vorsich‐tig aus den Aussparungen ziehen
und herausnehmen. Aufpassen,
dass der Kabelkanal nicht
verschoben wird.

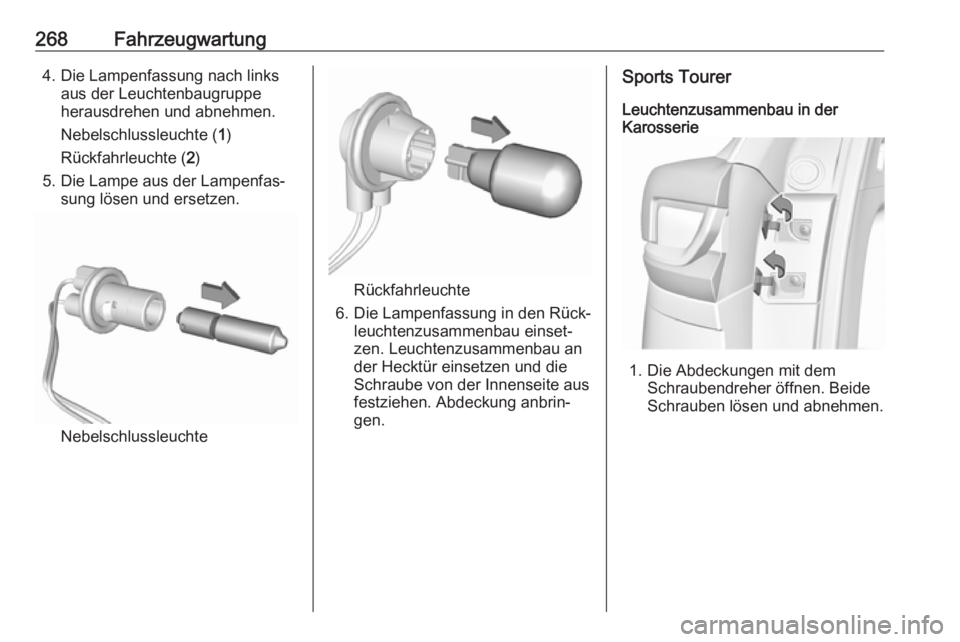

268Fahrzeugwartung4. Die Lampenfassung nach linksaus der Leuchtenbaugruppe
herausdrehen und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte
Rückfahrleuchte
6. Die Lampenfassung in den Rück‐ leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau an der Hecktür einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
Sports Tourer
Leuchtenzusammenbau in der
Karosserie
1. Die Abdeckungen mit dem
Schraubendreher öffnen. Beide
Schrauben lösen und abnehmen.

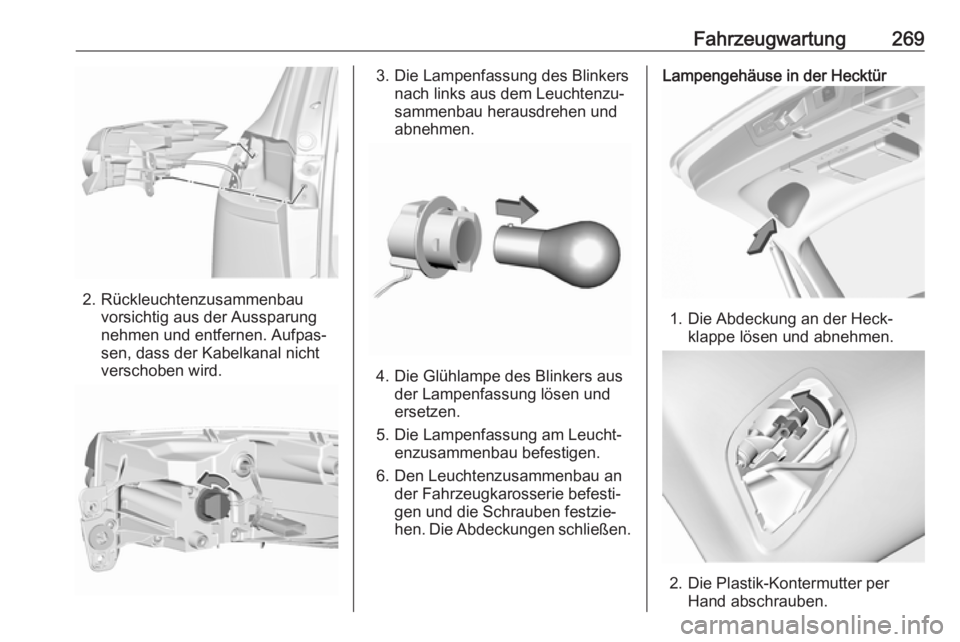

Fahrzeugwartung269
2. Rückleuchtenzusammenbauvorsichtig aus der Aussparung
nehmen und entfernen. Aufpas‐
sen, dass der Kabelkanal nicht
verschoben wird.
3. Die Lampenfassung des Blinkers nach links aus dem Leuchtenzu‐
sammenbau herausdrehen und
abnehmen.
4. Die Glühlampe des Blinkers aus der Lampenfassung lösen und
ersetzen.
5. Die Lampenfassung am Leucht‐ enzusammenbau befestigen.
6. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Schrauben festzie‐
hen. Die Abdeckungen schließen.
Lampengehäuse in der Hecktür
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.

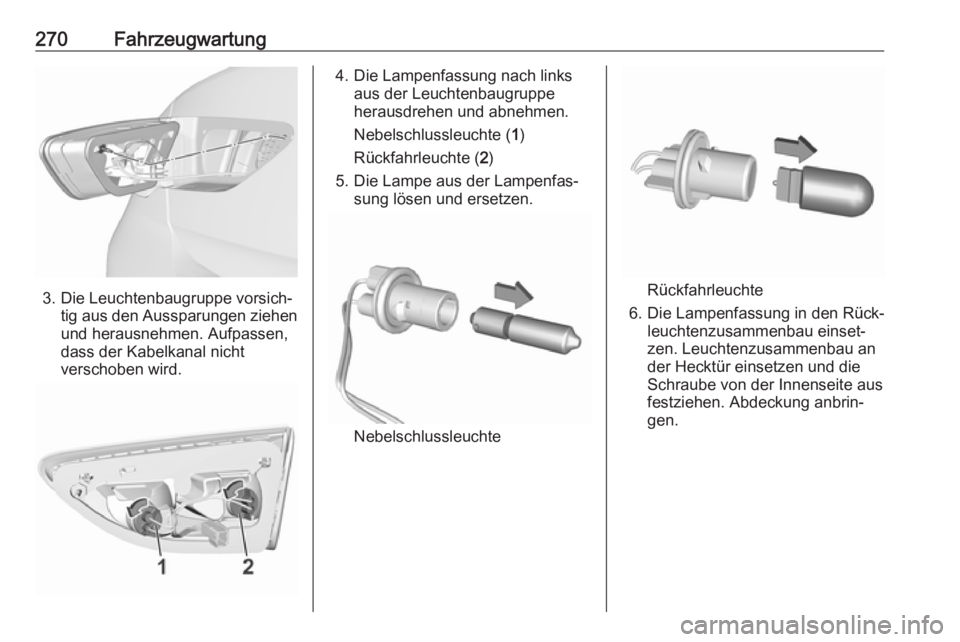

270Fahrzeugwartung
3. Die Leuchtenbaugruppe vorsich‐tig aus den Aussparungen ziehen
und herausnehmen. Aufpassen,
dass der Kabelkanal nicht
verschoben wird.
4. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte
Rückfahrleuchte
6. Die Lampenfassung in den Rück‐ leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau an der Hecktür einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
