2017.75 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

Beleuchtung151InnenbeleuchtungInstrumententafelbeleuch‐tung
Die Helligkeit der folgenden Leuchten
kann in der Stellung AUTO, wenn der
Lichtsensor Nachtbedingungen
erkennt, oder in den Stellungen 8
bzw. 9 geregelt werden.
● Instrumententafelbeleuchtung ● Info Display
● Beleuchtete Schalter und Bedienelemente
A drücken und drehen, bis die
gewünschte Helligkeit eingestellt ist.
Innenlicht
Die vordere und hintere Innenleuchte
schalten sich beim Ein- und Ausstei‐
gen selbsttätig ein und dann mit
Verzögerung aus.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung
automatisch eingeschaltet.
Vordere Innenleuchte- drücken:Manuelles Ein-
oder Ausschal‐
ten der Innenbe‐
leuchtung% drücken:Beim Öffnen
einer Tür werden
die Innenleuch‐
ten nicht automa‐ tisch eingeschal‐
tet. Die Deakti‐
vierung wird
durch eine LED
im Schalter
angezeigt.

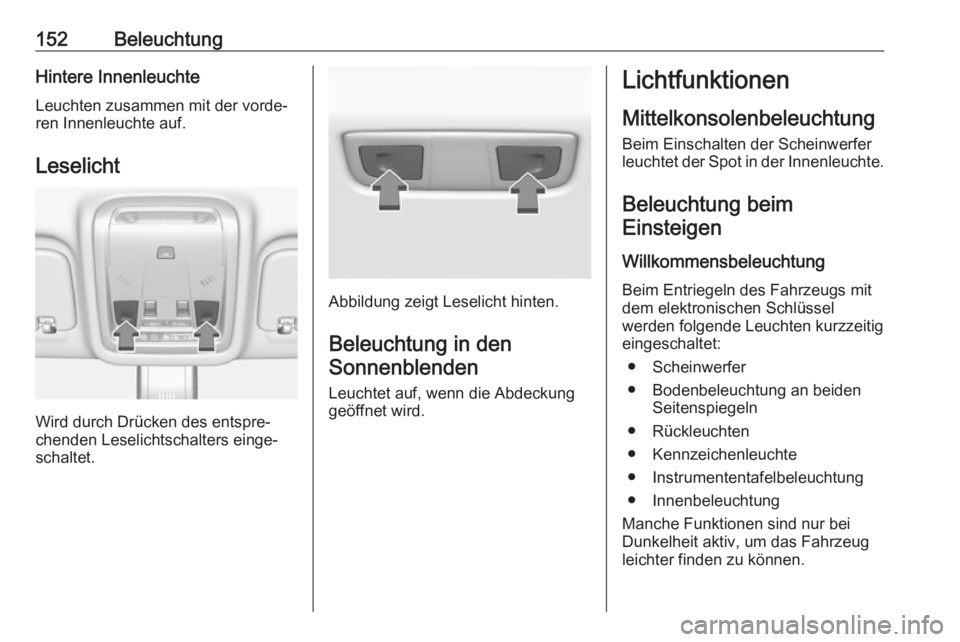

152BeleuchtungHintere InnenleuchteLeuchten zusammen mit der vorde‐
ren Innenleuchte auf.
Leselicht
Wird durch Drücken des entspre‐
chenden Leselichtschalters einge‐
schaltet.
Abbildung zeigt Leselicht hinten.
Beleuchtung in den Sonnenblenden
Leuchtet auf, wenn die Abdeckung
geöffnet wird.
Lichtfunktionen
Mittelkonsolenbeleuchtung Beim Einschalten der Scheinwerfer
leuchtet der Spot in der Innenleuchte.
Beleuchtung beim Einsteigen
Willkommensbeleuchtung
Beim Entriegeln des Fahrzeugs mit
dem elektronischen Schlüssel
werden folgende Leuchten kurzzeitig
eingeschaltet:
● Scheinwerfer
● Bodenbeleuchtung an beiden Seitenspiegeln
● Rückleuchten
● Kennzeichenleuchte
● Instrumententafelbeleuchtung ● Innenbeleuchtung
Manche Funktionen sind nur bei
Dunkelheit aktiv, um das Fahrzeug
leichter finden zu können.

Beleuchtung153Die Beleuchtung wird beim Einschal‐
ten der Zündung automatisch ausge‐
schaltet. Losfahren 3 17.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Wählen Sie die relevante Einstellung
unter Einstellung , I Fahrzeug im Info-
Display aus.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 132.
Die Einstellungen können für den verwendeten Schlüssel gespeichert werden 3 22.
Beim Öffnen der Fahrertür werden darüber hinaus folgende Leuchten
eingeschaltet:
● Beleuchtung einiger Schalter
● Driver Information Center
● TürfachleuchtenBeleuchtung beim
Aussteigen
Beim Ausschalten der Zündung
werden die folgenden Leuchten ein ausgeschaltet:
● Innenbeleuchtung
● Instrumententafelbeleuchtung ● Bodenbeleuchtung an beiden Seitenspiegeln
Sie werden nach einer Zeitverzöge‐
rung automatisch ausgeschaltet.
Diese Funktion ist nur bei Dunkelheit
verfügbar. Wenn die Fahrertür
während dieser Zeit geöffnet wird,
wird das Theaterlicht eingeschaltet.
Wegausleuchtung Scheinwerfer, Rückleuchten und
Kennzeichenleuchte beleuchten für
eine einstellbare Zeit nach dem
Verlassen des Fahrzeugs die Umge‐
bung.AktivierungHalogen-Scheinwerfer
1. Zündung ausschalten.
2. Fahrertür öffnen.
3. Blinkerhebel ziehen.
4. Fahrertür schließen.
Wird die Fahrertür nicht geschlossen, schaltet sich das Licht nach
zwei Minuten aus.
Durch Ziehen des Blinkerhebels bei
geöffneter Fahrertür wird die
Beleuchtung beim Aussteigen sofort
ausgeschaltet.

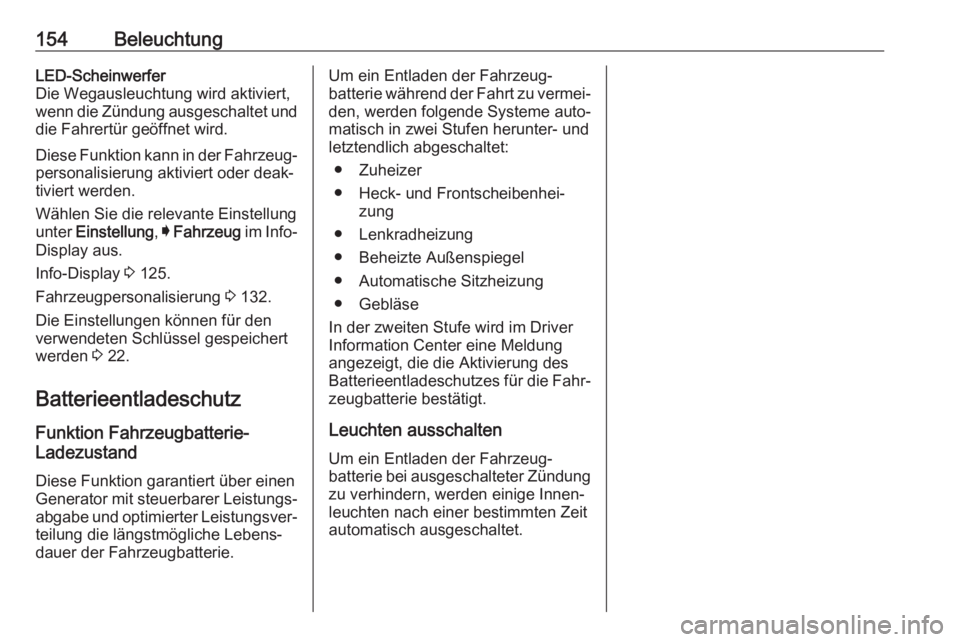

154BeleuchtungLED-Scheinwerfer
Die Wegausleuchtung wird aktiviert,
wenn die Zündung ausgeschaltet und
die Fahrertür geöffnet wird.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Wählen Sie die relevante Einstellung
unter Einstellung , I Fahrzeug im Info-
Display aus.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 132.
Die Einstellungen können für den
verwendeten Schlüssel gespeichert
werden 3 22.
Batterieentladeschutz Funktion Fahrzeugbatterie-
Ladezustand
Diese Funktion garantiert über einen
Generator mit steuerbarer Leistungs‐
abgabe und optimierter Leistungsver‐
teilung die längstmögliche Lebens‐
dauer der Fahrzeugbatterie.Um ein Entladen der Fahrzeug‐
batterie während der Fahrt zu vermei‐
den, werden folgende Systeme auto‐
matisch in zwei Stufen herunter- und
letztendlich abgeschaltet:
● Zuheizer
● Heck- und Frontscheibenhei‐ zung
● Lenkradheizung
● Beheizte Außenspiegel
● Automatische Sitzheizung
● Gebläse
In der zweiten Stufe wird im Driver
Information Center eine Meldung
angezeigt, die die Aktivierung des
Batterieentladeschutzes für die Fahr‐ zeugbatterie bestätigt.
Leuchten ausschalten
Um ein Entladen der Fahrzeug‐
batterie bei ausgeschalteter Zündung
zu verhindern, werden einige Innen‐
leuchten nach einer bestimmten Zeit
automatisch ausgeschaltet.

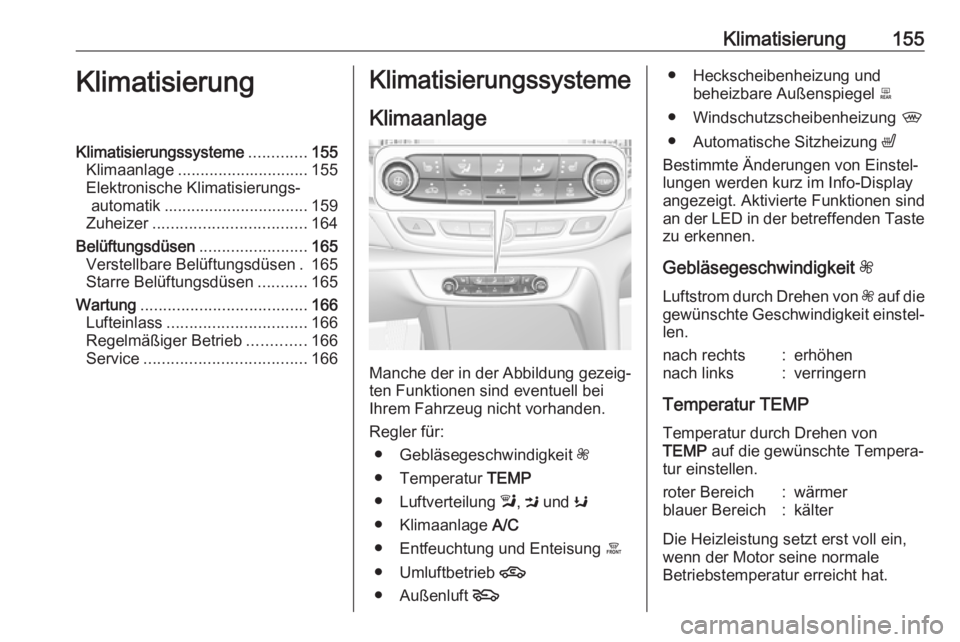

Klimatisierung155KlimatisierungKlimatisierungssysteme.............155
Klimaanlage ............................. 155
Elektronische Klimatisierungs‐ automatik ................................ 159
Zuheizer .................................. 164
Belüftungsdüsen ........................165
Verstellbare Belüftungsdüsen . 165
Starre Belüftungsdüsen ...........165
Wartung ..................................... 166
Lufteinlass ............................... 166
Regelmäßiger Betrieb .............166
Service .................................... 166Klimatisierungssysteme
Klimaanlage
Manche der in der Abbildung gezeig‐
ten Funktionen sind eventuell bei
Ihrem Fahrzeug nicht vorhanden.
Regler für: ● Gebläsegeschwindigkeit Z
● Temperatur TEMP
● Luftverteilung l, M und K
● Klimaanlage A/C
● Entfeuchtung und Enteisung á
● Umluftbetrieb 4
● Außenluft 5
● Heckscheibenheizung und
beheizbare Außenspiegel b
● Windschutzscheibenheizung ,
● Automatische Sitzheizung ß
Bestimmte Änderungen von Einstel‐ lungen werden kurz im Info-Displayangezeigt. Aktivierte Funktionen sind
an der LED in der betreffenden Taste
zu erkennen.
Gebläsegeschwindigkeit Z
Luftstrom durch Drehen von Z auf die
gewünschte Geschwindigkeit einstel‐ len.nach rechts:erhöhennach links:verringern
Temperatur TEMP
Temperatur durch Drehen von
TEMP auf die gewünschte Tempera‐
tur einstellen.
roter Bereich:wärmerblauer Bereich:kälter
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale
Betriebstemperatur erreicht hat.

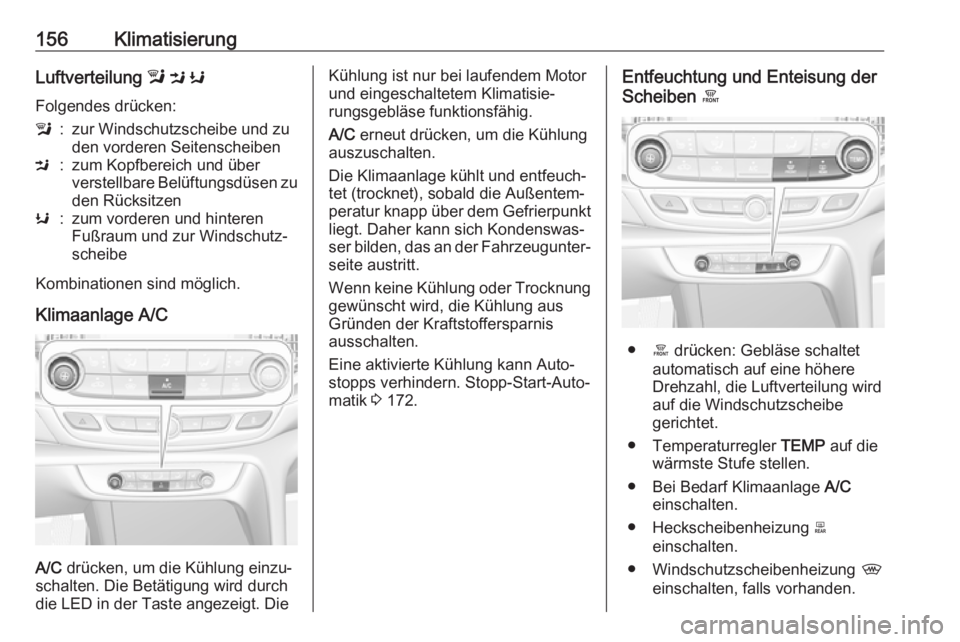

156KlimatisierungLuftverteilung l M K
Folgendes drücken:l:zur Windschutzscheibe und zu
den vorderen SeitenscheibenM:zum Kopfbereich und über
verstellbare Belüftungsdüsen zu
den RücksitzenK:zum vorderen und hinteren
Fußraum und zur Windschutz‐
scheibe
Kombinationen sind möglich.
Klimaanlage A/C
A/C drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch die LED in der Taste angezeigt. Die
Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
A/C erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt liegt. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten.
Eine aktivierte Kühlung kann Auto‐ stopps verhindern. Stopp-Start-Auto‐ matik 3 172.Entfeuchtung und Enteisung der
Scheiben á
●á drücken: Gebläse schaltet
automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe
gerichtet.
● Temperaturregler TEMP auf die
wärmste Stufe stellen.
● Bei Bedarf Klimaanlage A/C
einschalten.
● Heckscheibenheizung b
einschalten.
● Windschutzscheibenheizung ,
einschalten, falls vorhanden.

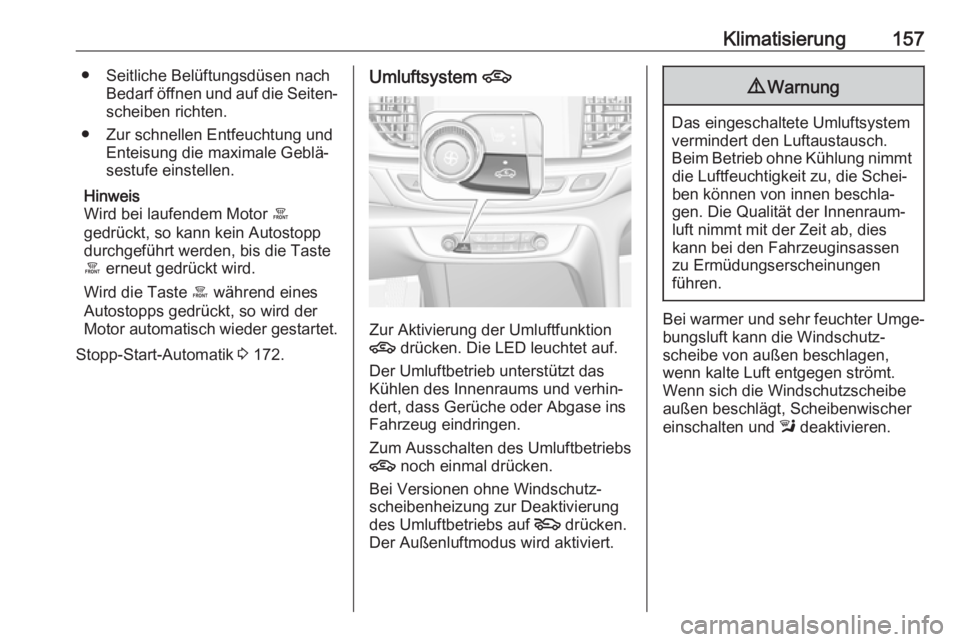

Klimatisierung157● Seitliche Belüftungsdüsen nachBedarf öffnen und auf die Seiten‐
scheiben richten.
● Zur schnellen Entfeuchtung und Enteisung die maximale Geblä‐
sestufe einstellen.
Hinweis
Wird bei laufendem Motor á
gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
á erneut gedrückt wird.
Wird die Taste á während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 172.Umluftsystem 4
Zur Aktivierung der Umluftfunktion
4 drücken. Die LED leuchtet auf.
Der Umluftbetrieb unterstützt das Kühlen des Innenraums und verhin‐
dert, dass Gerüche oder Abgase ins
Fahrzeug eindringen.
Zum Ausschalten des Umluftbetriebs
4 noch einmal drücken.
Bei Versionen ohne Windschutz‐
scheibenheizung zur Deaktivierung
des Umluftbetriebs auf 5 drücken.
Der Außenluftmodus wird aktiviert.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen
führen.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft entgegen strömt.
Wenn sich die Windschutzscheibe
außen beschlägt, Scheibenwischer
einschalten und l deaktivieren.

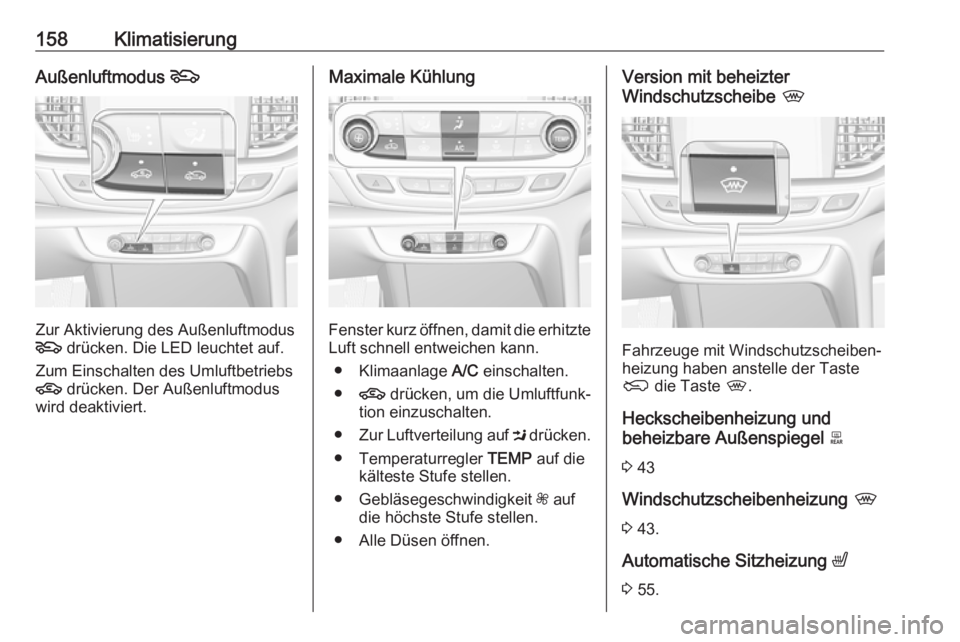

158KlimatisierungAußenluftmodus 5
Zur Aktivierung des Außenluftmodus
5 drücken. Die LED leuchtet auf.
Zum Einschalten des Umluftbetriebs
4 drücken. Der Außenluftmodus
wird deaktiviert.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
● Klimaanlage A/C einschalten.
● 4 drücken, um die Umluftfunk‐
tion einzuschalten.
● Zur Luftverteilung auf M drücken.
● Temperaturregler TEMP auf die
kälteste Stufe stellen.
● Gebläsegeschwindigkeit Z auf
die höchste Stufe stellen.
● Alle Düsen öffnen.
Version mit beheizter
Windschutzscheibe ,
Fahrzeuge mit Windschutzscheiben‐
heizung haben anstelle der Taste G die Taste ,.
Heckscheibenheizung und
beheizbare Außenspiegel b
3 43
Windschutzscheibenheizung ,
3 43.
Automatische Sitzheizung ß
3 55.
