Stauraum87Sports Tourer
Das Warndreieck mit den Haltegurtender Heckklappeninnenverkleidung
verstauen.
Verbandstasche
Schrägheck, 5-türig
Verbandstasche rechts im Laderaum
verstauen und mit dem Gurt sichern.
Sports Tourer
Die Verbandstasche mit den Halte‐
gurten der Heckklappeninnenverklei‐
dung verstauen.

88StauraumDachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden. Bitte
wenden Sie sich für weitere Informa‐
tionen an Ihre Werkstatt.
Dachgepäckträger befestigen
Schrägheck, 5-türig
Alle Türen öffnen.
Die Befestigungspunkte befinden
sich auf jedem Türrahmen der Karos‐ serie.
Den Dachgepäckträger gemäß den
mitgelieferten Einbauanweisungen
befestigen.
Dachgepäckträger abnehmen, wenn
er nicht in Verwendung ist.
Sports Tourer
Die Befestigungspunkte befinden
sich in jeder Dachreling.
Den Dachgepäckträger an den ersten
beiden Befestigungspunkten gemäß
den mit dem Dachgepäckträger
mitgelieferten Einbauanweisungen
befestigen.
Dachgepäckträger abnehmen, wenn
er nicht in Verwendung ist.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen sicher eingerastet
sind, dass also die roten Markie‐ rungen an der Seite neben dem
Entriegelungshebel nicht mehr
sichtbar sind. Bei stapelbaren
Gegenständen die schwereren
nach unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 83.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.

Stauraum89● Beim Transport von Gegenstän‐den im Laderaum dürfen die
Rückenlehnen der Rücksitze
nicht nach vorn geneigt sein.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Auf der Laderaumabdeckung bzw. der Instrumententafel keineGegenstände ablegen und den
Sensor oben auf der Instrumen‐
tentafel nicht abdecken.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, Parkbremse
und Schaltung sowie die Bewe‐
gungsfreiheit des Fahrers behin‐
dern. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer darauf achten, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 305) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt
100 kg. Die Dachlast setzt sich
aus den Gewichten des Dachge‐
päckträgers und der Ladung
zusammen.

90Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 91
Lenkradeinstellung ....................91
Fernbedienung am Lenkrad ......91
Lenkradheizung .........................92
Hupe .......................................... 92
Scheibenwischer und Waschanlage ............................ 92
Heckscheibenwischer und Waschanlage ............................ 94
Außentemperatur ......................95
Uhr ............................................. 95
Zubehörsteckdosen ...................97
Induktives Laden .......................98
Ascher ....................................... 99
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten .............100
Instrument ............................... 100
Tachometer ............................. 105
Kilometerzähler .......................106
Tageskilometerzähler ..............106
Drehzahlmesser ......................107
Kraftstoffanzeige .....................107
Kühlmitteltemperaturanzeige ...108
Serviceanzeige ........................108Kontrollleuchten .......................109
Blinker ..................................... 109
Sicherheitsgurt anlegen ...........110
Airbag-System, Gurtstraffer .....110
Airbagabschaltung ...................111
Generator ................................ 111
Abgas ...................................... 111
Bremssystem, Kupplungssystem ...................111
Elektrische Parkbremse ..........111
Störung der elektrischen Parkbremse ............................ 112
Antiblockiersystem ..................112
Gangwechsel ........................... 112
Fahrzeugabstand ....................112
Spurhalteassistent ...................112
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 113
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................113
Traktionskontrolle ausgeschaltet ......................... 113
Kühlmitteltemperatur ...............113
Vorglühen ................................ 113
AdBlue ..................................... 113
Reifendruck-Kontrollsystem ....114
Motoröldruck ............................ 114
Kraftstoffmangel ......................114Wegfahrsperre ......................... 114
Außenbeleuchtung ..................115
Fernlicht ................................... 115
Fernlichtassistent ....................115
LED-Scheinwerfer ...................115
Nebelleuchten ......................... 115
Nebelschlussleuchte ...............115
Geschwindigkeitsregler ...........115
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 115
Erkennung vorausfahrendes Fahrzeug ................................ 115
Fußgängererkennung ..............116
Geschwindigkeitsbegrenzer ....116
Verkehrszeichen-Assistent ......116
Tür offen .................................. 116
Info-Displays .............................. 116
Driver Information Center ........116
Info-Display ............................. 125
Head-up-Display ......................127
Fahrzeugmeldungen ..................130
Warn- und Signaltöne ..............130
Batteriespannung ....................131
Personalisierung ........................132
Fahrzeugpersonalisierung .......132
Telematik-Service ......................136
OnStar ..................................... 136

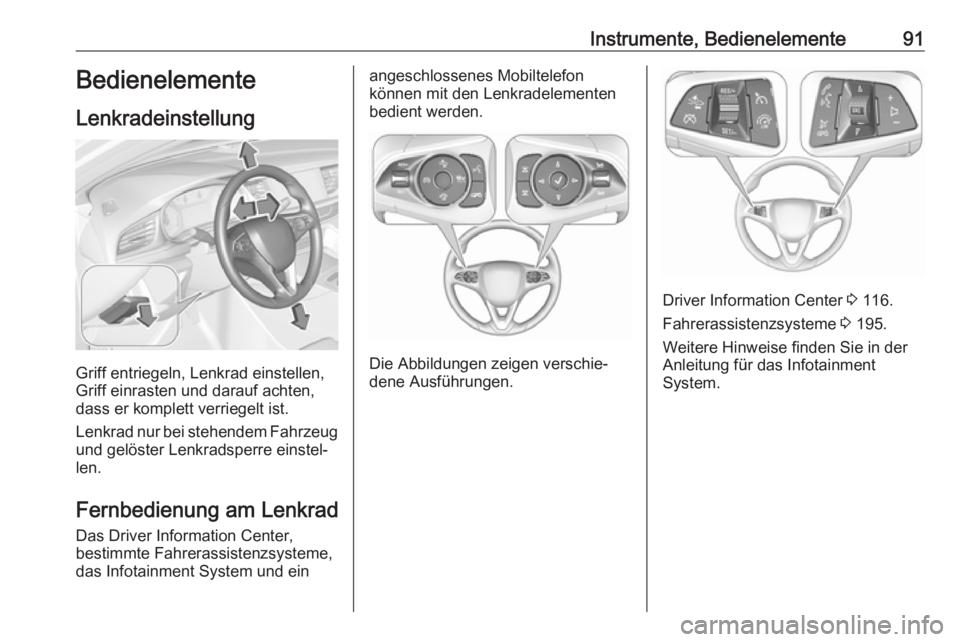

Instrumente, Bedienelemente91Bedienelemente
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad Das Driver Information Center,
bestimmte Fahrerassistenzsysteme,
das Infotainment System und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Driver Information Center 3 116.
Fahrerassistenzsysteme 3 195.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.

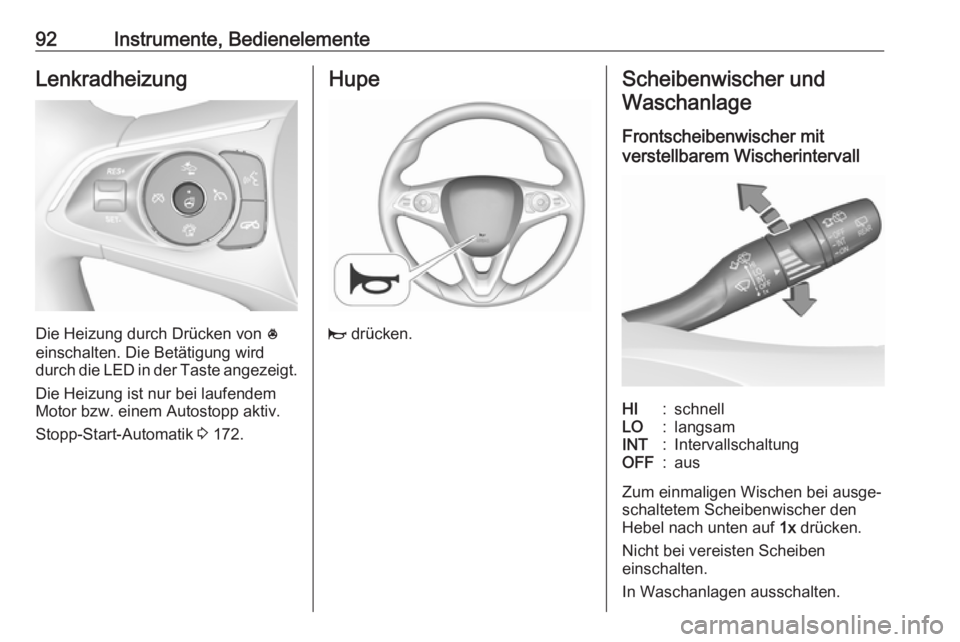

92Instrumente, BedienelementeLenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED in der Taste angezeigt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 172.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
Frontscheibenwischer mit
verstellbarem WischerintervallHI:schnellLO:langsamINT:IntervallschaltungOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf 1x drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.

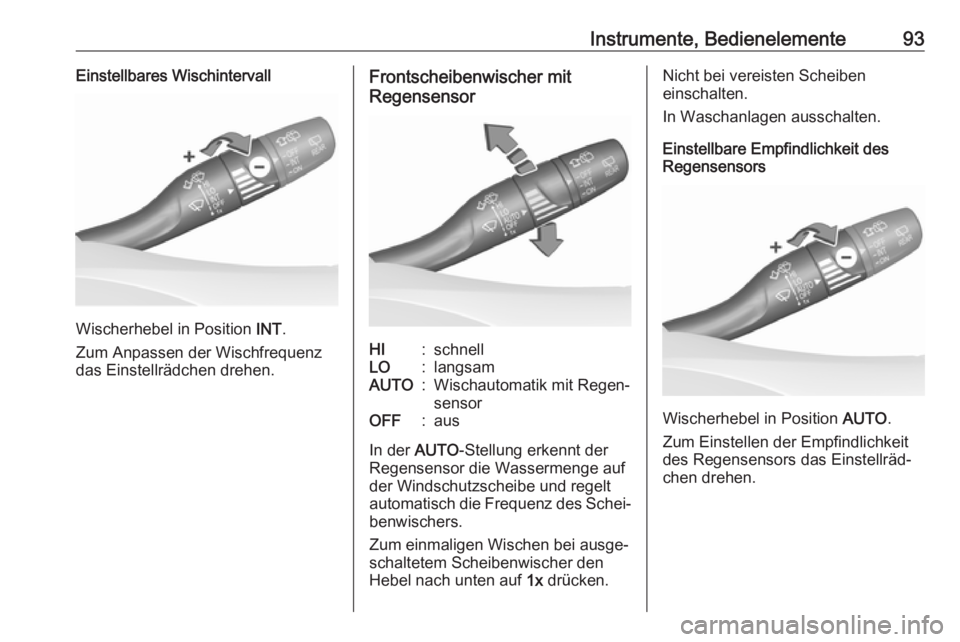

Instrumente, Bedienelemente93Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen der Wischfrequenz
das Einstellrädchen drehen.
Frontscheibenwischer mit
RegensensorHI:schnellLO:langsamAUTO:Wischautomatik mit Regen‐
sensorOFF:aus
In der AUTO-Stellung erkennt der
Regensensor die Wassermenge auf der Windschutzscheibe und regelt
automatisch die Frequenz des Schei‐ benwischers.
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf 1x drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Einstellbare Empfindlichkeit des
Regensensors
Wischerhebel in Position AUTO.
Zum Einstellen der Empfindlichkeit
des Regensensors das Einstellräd‐
chen drehen.

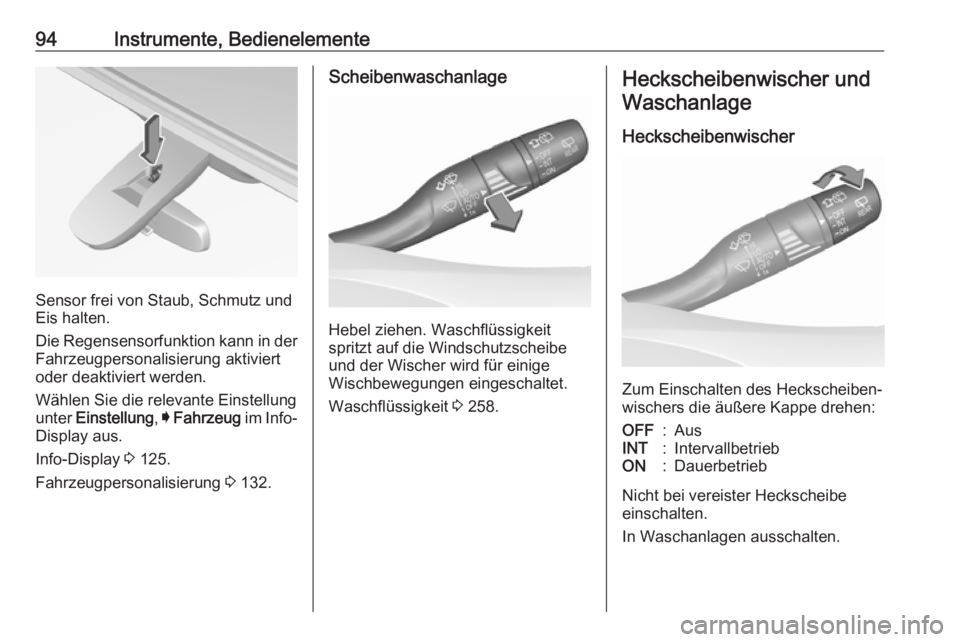

94Instrumente, Bedienelemente
Sensor frei von Staub, Schmutz und
Eis halten.
Die Regensensorfunktion kann in der Fahrzeugpersonalisierung aktiviert
oder deaktiviert werden.
Wählen Sie die relevante Einstellung
unter Einstellung , I Fahrzeug im Info-
Display aus.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 132.
Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Waschflüssigkeit 3 258.
Heckscheibenwischer und
Waschanlage
Heckscheibenwischer
Zum Einschalten des Heckscheiben‐
wischers die äußere Kappe drehen:
OFF:AusINT:IntervallbetriebON:Dauerbetrieb
Nicht bei vereister Heckscheibe
einschalten.
In Waschanlagen ausschalten.
