2017.75 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

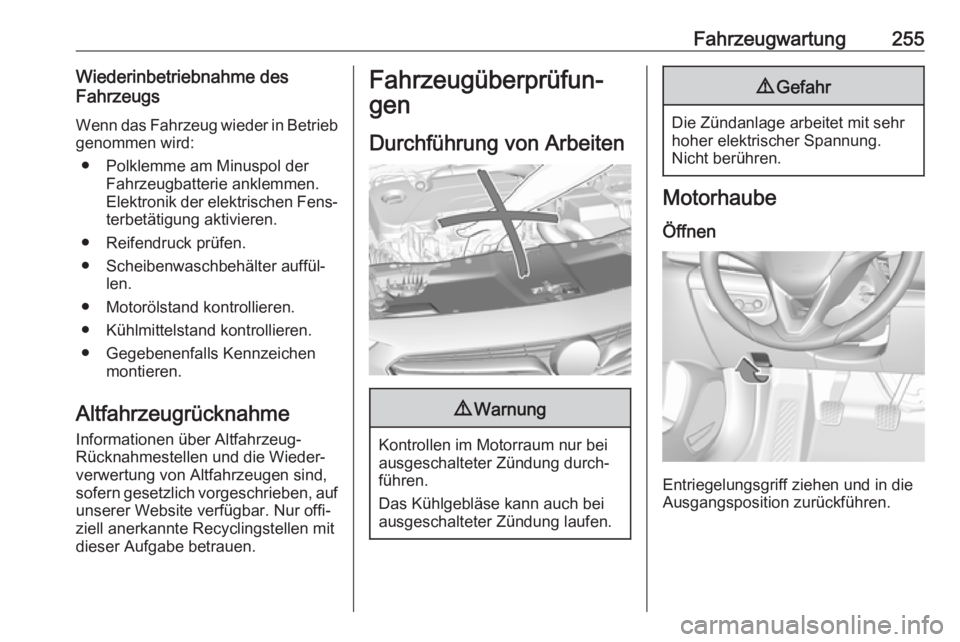

Fahrzeugwartung255Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐ terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit dieser Aufgabe betrauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.

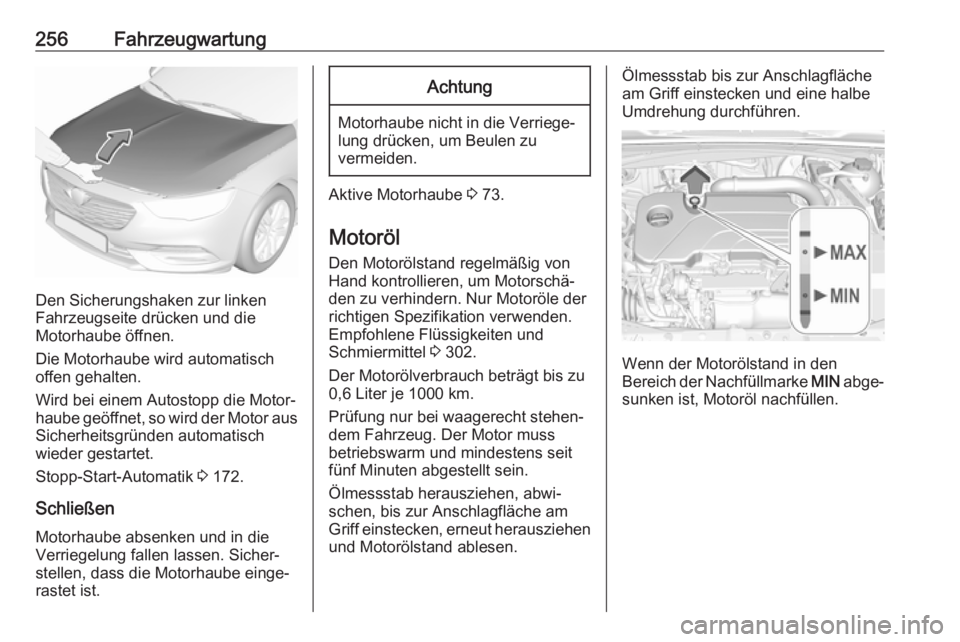

256Fahrzeugwartung
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Die Motorhaube wird automatisch
offen gehalten.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Stopp-Start-Automatik 3 172.
Schließen
Motorhaube absenken und in die
Verriegelung fallen lassen. Sicher‐
stellen, dass die Motorhaube einge‐
rastet ist.
Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Aktive Motorhaube 3 73.
Motoröl Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Nur Motoröle der
richtigen Spezifikation verwenden.
Empfohlene Flüssigkeiten und
Schmiermittel 3 302.
Der Motorölverbrauch beträgt bis zu
0,6 Liter je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
fünf Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Wenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.

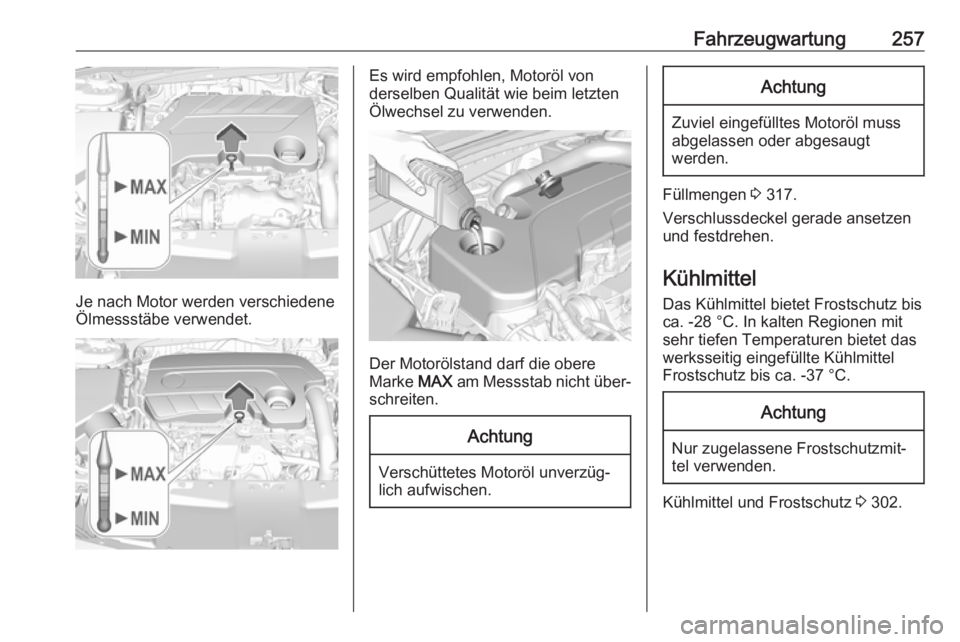

Fahrzeugwartung257
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Verschüttetes Motoröl unverzüg‐
lich aufwischen.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Füllmengen 3 317.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In kalten Regionen mit
sehr tiefen Temperaturen bietet das
werksseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.
Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittel und Frostschutz 3 302.

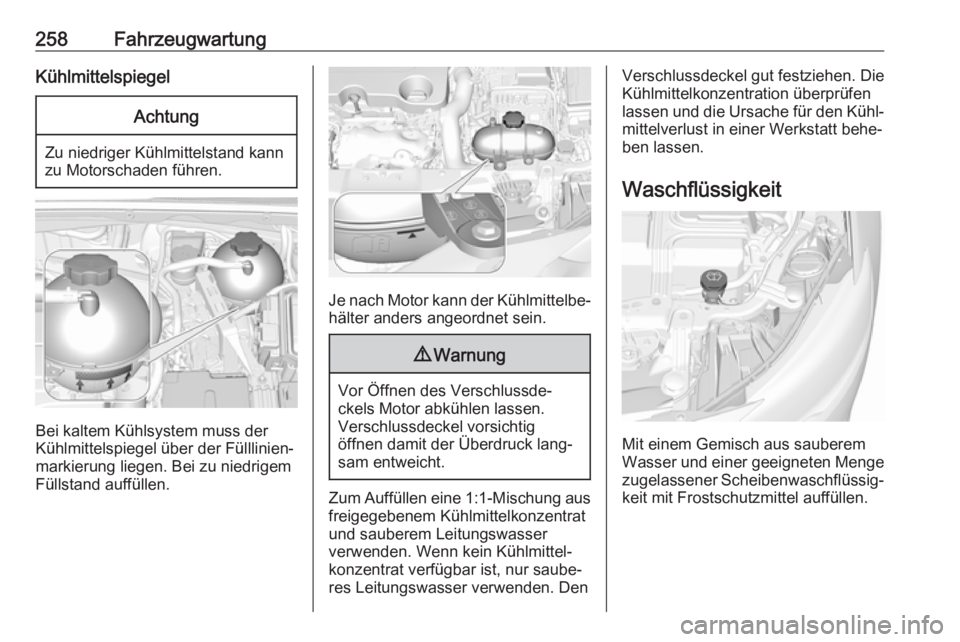

258FahrzeugwartungKühlmittelspiegelAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
Je nach Motor kann der Kühlmittelbe‐ hälter anders angeordnet sein.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen damit der Überdruck lang‐
sam entweicht.
Zum Auffüllen eine 1:1-Mischung aus freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser
verwenden. Wenn kein Kühlmittel‐ konzentrat verfügbar ist, nur saube‐
res Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
zugelassener Scheibenwaschflüssig‐ keit mit Frostschutzmittel auffüllen.

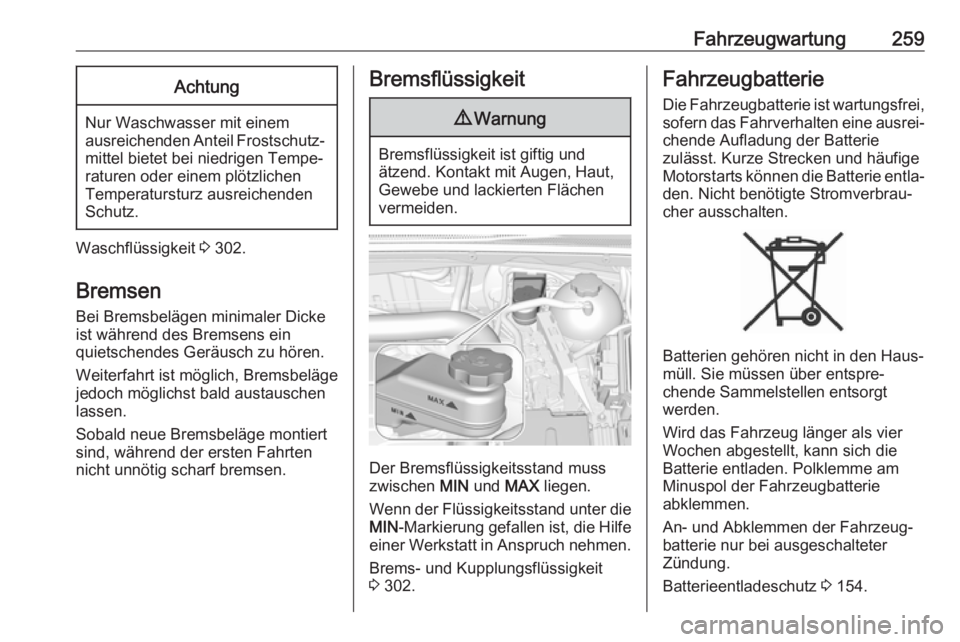

Fahrzeugwartung259Achtung
Nur Waschwasser mit einem
ausreichenden Anteil Frostschutz‐ mittel bietet bei niedrigen Tempe‐
raturen oder einem plötzlichen
Temperatursturz ausreichenden
Schutz.
Waschflüssigkeit 3 302.
Bremsen Bei Bremsbelägen minimaler Dicke
ist während des Bremsens ein
quietschendes Geräusch zu hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten nicht unnötig scharf bremsen.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und
ätzend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss
zwischen MIN und MAX liegen.
Wenn der Flüssigkeitsstand unter die MIN -Markierung gefallen ist, die Hilfe
einer Werkstatt in Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
3 302.
Fahrzeugbatterie
Die Fahrzeugbatterie ist wartungsfrei,
sofern das Fahrverhalten eine ausrei‐ chende Aufladung der Batterie
zulässt. Kurze Strecken und häufige
Motorstarts können die Batterie entla‐
den. Nicht benötigte Stromverbrau‐
cher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt
werden.
Wird das Fahrzeug länger als vier
Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am
Minuspol der Fahrzeugbatterie
abklemmen.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Batterieentladeschutz 3 154.

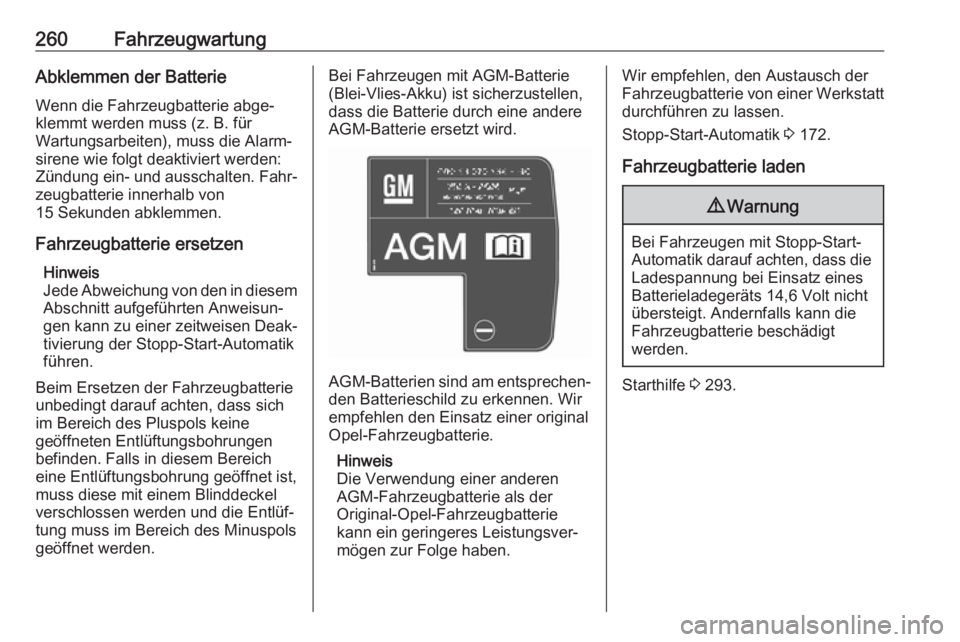

260FahrzeugwartungAbklemmen der Batterie
Wenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr‐
zeugbatterie innerhalb von
15 Sekunden abklemmen.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel
verschlossen werden und die Entlüf‐
tung muss im Bereich des Minuspols
geöffnet werden.Bei Fahrzeugen mit AGM-Batterie
(Blei-Vlies-Akku) ist sicherzustellen,
dass die Batterie durch eine andere
AGM-Batterie ersetzt wird.
AGM -Batterien sind am entsprechen‐
den Batterieschild zu erkennen. Wir
empfehlen den Einsatz einer original
Opel-Fahrzeugbatterie.
Hinweis
Die Verwendung einer anderen
AGM-Fahrzeugbatterie als der
Original-Opel-Fahrzeugbatterie
kann ein geringeres Leistungsver‐
mögen zur Folge haben.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 172.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.
Starthilfe 3 293.

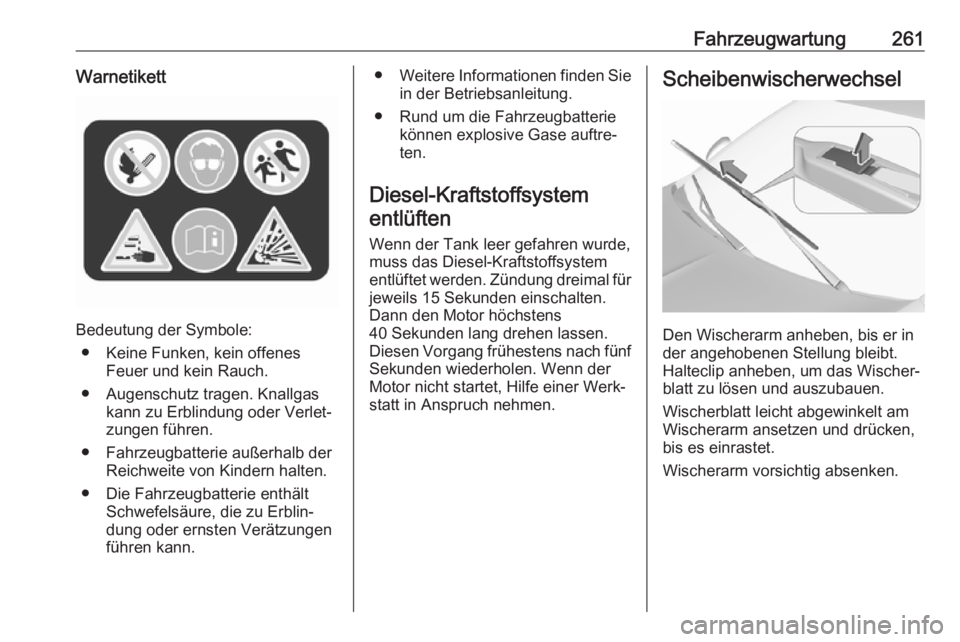

Fahrzeugwartung261Warnetikett
Bedeutung der Symbole:● Keine Funken, kein offenes Feuer und kein Rauch.
● Augenschutz tragen. Knallgas kann zu Erblindung oder Verlet‐
zungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Weitere Informationen finden Sie
in der Betriebsanleitung.
● Rund um die Fahrzeugbatterie können explosive Gase auftre‐
ten.
Diesel-Kraftstoffsystem
entlüften
Wenn der Tank leer gefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach fünf
Sekunden wiederholen. Wenn der
Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.Scheibenwischerwechsel
Den Wischerarm anheben, bis er in
der angehobenen Stellung bleibt.
Halteclip anheben, um das Wischer‐
blatt zu lösen und auszubauen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.

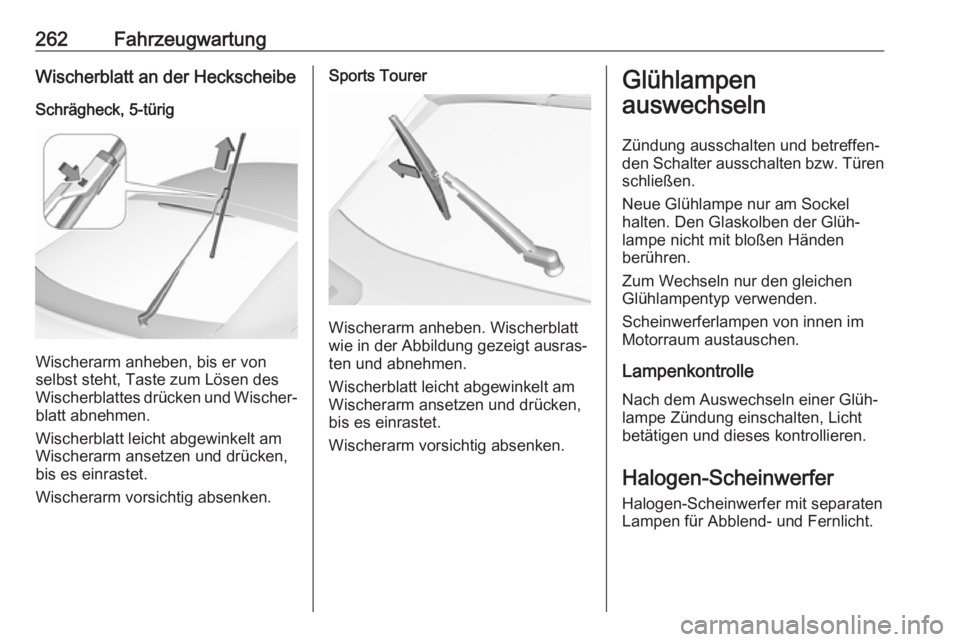

262FahrzeugwartungWischerblatt an der HeckscheibeSchrägheck, 5-türig
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Sports Tourer
Wischerarm anheben. Wischerblatt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
