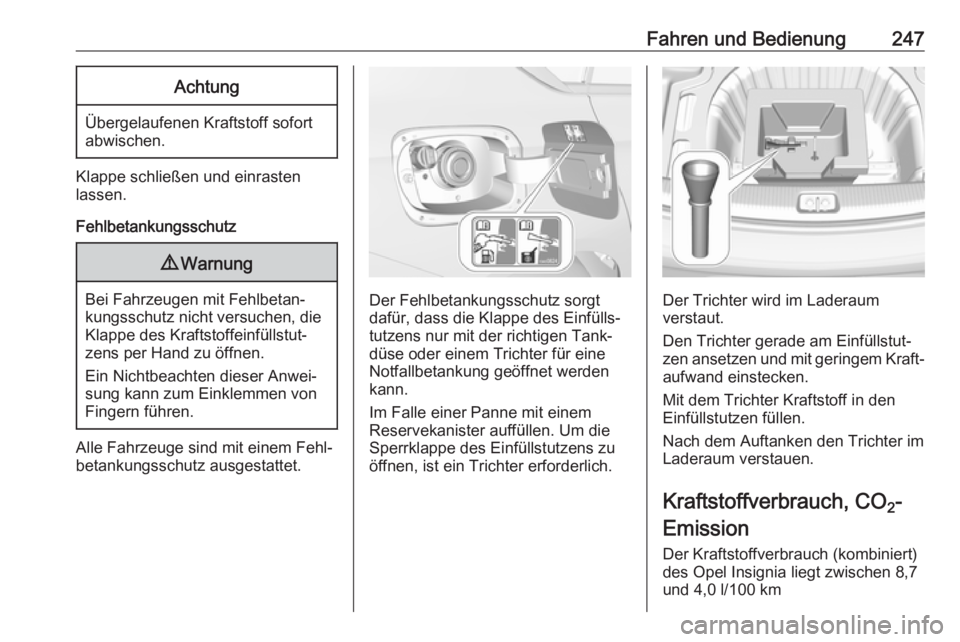

Fahren und Bedienung247Achtung
Übergelaufenen Kraftstoff sofortabwischen.
Klappe schließen und einrasten
lassen.
Fehlbetankungsschutz
9 Warnung
Bei Fahrzeugen mit Fehlbetan‐
kungsschutz nicht versuchen, die Klappe des Kraftstoffeinfüllstut‐
zens per Hand zu öffnen.
Ein Nichtbeachten dieser Anwei‐
sung kann zum Einklemmen von
Fingern führen.
Alle Fahrzeuge sind mit einem Fehl‐
betankungsschutz ausgestattet.
Der Fehlbetankungsschutz sorgt
dafür, dass die Klappe des Einfülls‐
tutzens nur mit der richtigen Tank‐
düse oder einem Trichter für eine
Notfallbetankung geöffnet werden
kann.
Im Falle einer Panne mit einem
Reservekanister auffüllen. Um die
Sperrklappe des Einfüllstutzens zu
öffnen, ist ein Trichter erforderlich.Der Trichter wird im Laderaum
verstaut.
Den Trichter gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Mit dem Trichter Kraftstoff in den
Einfüllstutzen füllen.
Nach dem Auftanken den Trichter im
Laderaum verstauen.
Kraftstoffverbrauch, CO 2-
Emission
Der Kraftstoffverbrauch (kombiniert)
des Opel Insignia liegt zwischen 8,7
und 4,0 l/100 km

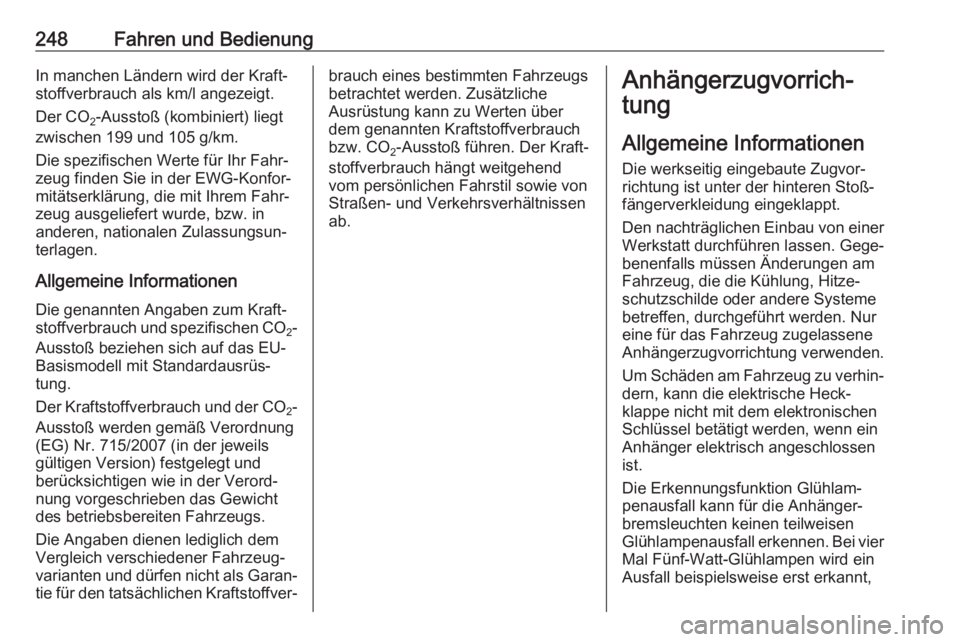

248Fahren und BedienungIn manchen Ländern wird der Kraft‐stoffverbrauch als km/l angezeigt.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 199 und 105 g/km.
Die spezifischen Werte für Ihr Fahr‐
zeug finden Sie in der EWG-Konfor‐
mitätserklärung, die mit Ihrem Fahr‐ zeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Allgemeine Informationen
Die genannten Angaben zum Kraft‐
stoffverbrauch und spezifischen CO
2-
Ausstoß beziehen sich auf das EU-
Basismodell mit Standardausrüs‐
tung.
Der Kraftstoffverbrauch und der CO
2-
Ausstoß werden gemäß Verordnung
(EG) Nr. 715/2007 (in der jeweils
gültigen Version) festgelegt und
berücksichtigen wie in der Verord‐
nung vorgeschrieben das Gewicht
des betriebsbereiten Fahrzeugs.
Die Angaben dienen lediglich dem
Vergleich verschiedener Fahrzeug‐
varianten und dürfen nicht als Garan‐ tie für den tatsächlichen Kraftstoffver‐brauch eines bestimmten Fahrzeugs
betrachtet werden. Zusätzliche
Ausrüstung kann zu Werten über
dem genannten Kraftstoffverbrauch
bzw. CO 2-Ausstoß führen. Der Kraft‐
stoffverbrauch hängt weitgehend vom persönlichen Fahrstil sowie vonStraßen- und Verkehrsverhältnissen
ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen Die werkseitig eingebaute Zugvor‐richtung ist unter der hinteren Stoß‐
fängerverkleidung eingeklappt.
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Systeme
betreffen, durchgeführt werden. Nur
eine für das Fahrzeug zugelassene
Anhängerzugvorrichtung verwenden.
Um Schäden am Fahrzeug zu verhin‐ dern, kann die elektrische Heck‐
klappe nicht mit dem elektronischen
Schlüssel betätigt werden, wenn ein
Anhänger elektrisch angeschlossen
ist.
Die Erkennungsfunktion Glühlam‐
penausfall kann für die Anhänger‐
bremsleuchten keinen teilweisen
Glühlampenausfall erkennen. Bei vier
Mal Fünf-Watt-Glühlampen wird ein
Ausfall beispielsweise erst erkannt,

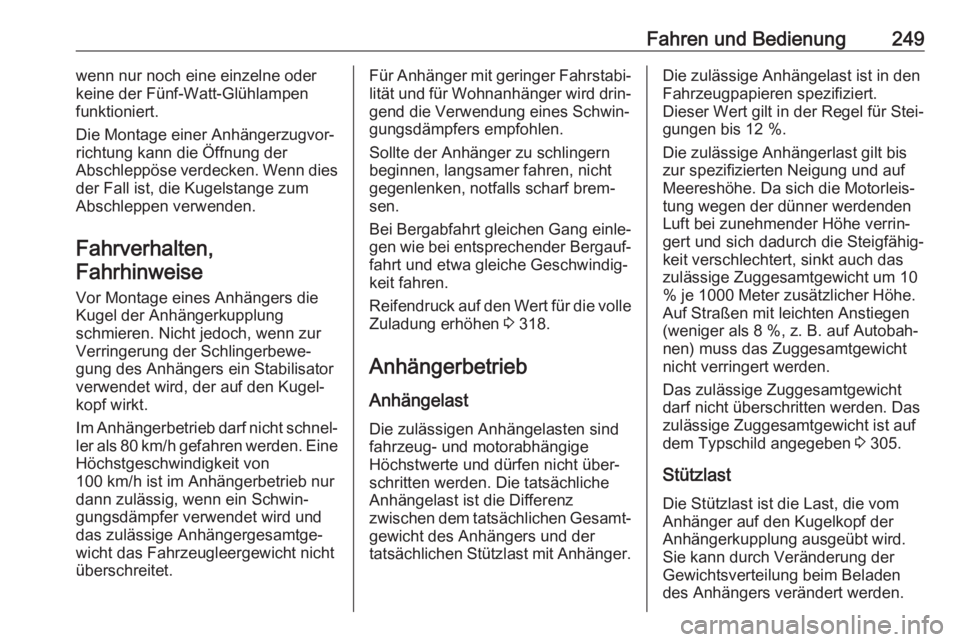

Fahren und Bedienung249wenn nur noch eine einzelne oder
keine der Fünf-Watt-Glühlampen
funktioniert.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdecken. Wenn dies
der Fall ist, die Kugelstange zum
Abschleppen verwenden.
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Im Anhängerbetrieb darf nicht schnel‐ ler als 80 km/h gefahren werden. Eine
Höchstgeschwindigkeit von
100 km/h ist im Anhängerbetrieb nur
dann zulässig, wenn ein Schwin‐
gungsdämpfer verwendet wird und
das zulässige Anhängergesamtge‐
wicht das Fahrzeugleergewicht nicht
überschreitet.Für Anhänger mit geringer Fahrstabi‐ lität und für Wohnanhänger wird drin‐
gend die Verwendung eines Schwin‐
gungsdämpfers empfohlen.
Sollte der Anhänger zu schlingern
beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung erhöhen 3 318.
Anhängerbetrieb Anhängelast
Die zulässigen Anhängelasten sind fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐ gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert gilt in der Regel für Stei‐
gungen bis 12 %.
Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐
gert und sich dadurch die Steigfähig‐
keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht um 10
% je 1000 Meter zusätzlicher Höhe.
Auf Straßen mit leichten Anstiegen
(weniger als 8 %, z. B. auf Autobah‐
nen) muss das Zuggesamtgewicht
nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 305.
Stützlast Die Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.

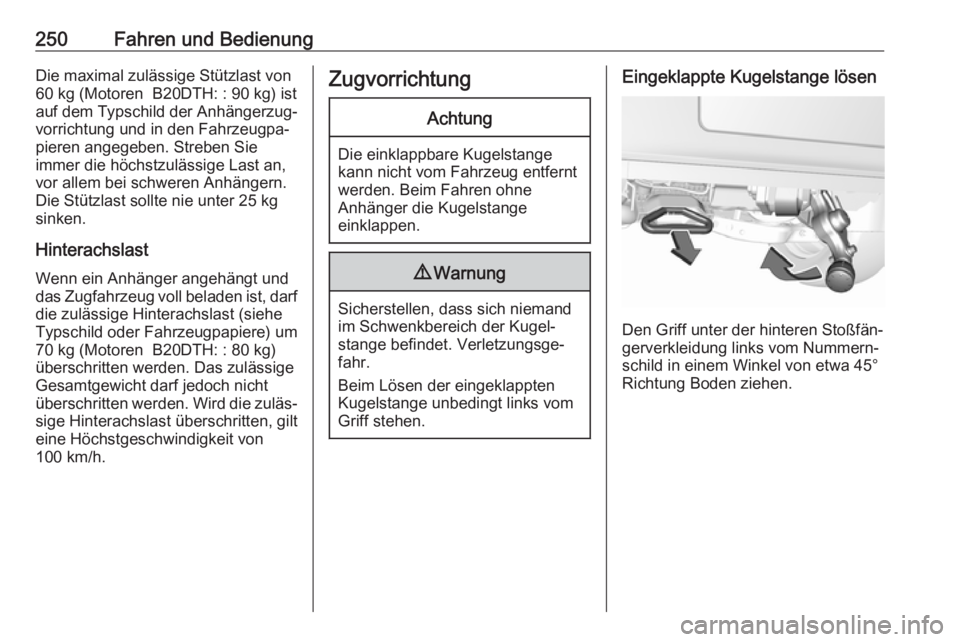

250Fahren und BedienungDie maximal zulässige Stützlast von
60 kg (Motoren B20DTH: : 90 kg) ist
auf dem Typschild der Anhängerzug‐
vorrichtung und in den Fahrzeugpa‐
pieren angegeben. Streben Sie
immer die höchstzulässige Last an,
vor allem bei schweren Anhängern.
Die Stützlast sollte nie unter 25 kg
sinken.
Hinterachslast
Wenn ein Anhänger angehängt und
das Zugfahrzeug voll beladen ist, darf
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
70 kg (Motoren B20DTH: : 80 kg)
überschritten werden. Das zulässige
Gesamtgewicht darf jedoch nicht
überschritten werden. Wird die zuläs‐ sige Hinterachslast überschritten, gilt
eine Höchstgeschwindigkeit von
100 km/h.ZugvorrichtungAchtung
Die einklappbare Kugelstange
kann nicht vom Fahrzeug entfernt
werden. Beim Fahren ohne
Anhänger die Kugelstange
einklappen.
9 Warnung
Sicherstellen, dass sich niemand
im Schwenkbereich der Kugel‐
stange befindet. Verletzungsge‐
fahr.
Beim Lösen der eingeklappten
Kugelstange unbedingt links vom
Griff stehen.
Eingeklappte Kugelstange lösen
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links vom Nummern‐
schild in einem Winkel von etwa 45° Richtung Boden ziehen.

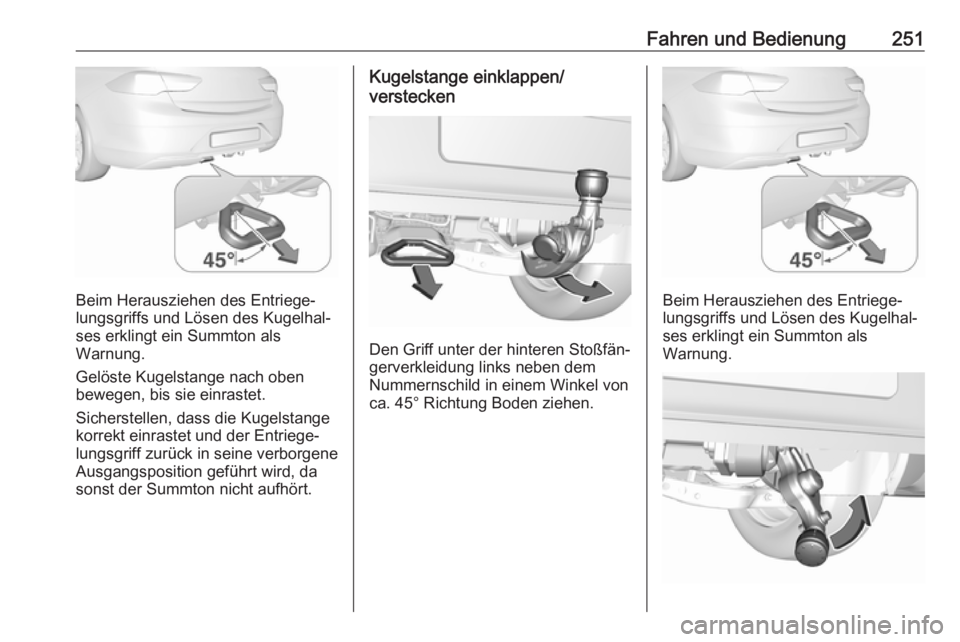

Fahren und Bedienung251
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als
Warnung.
Gelöste Kugelstange nach oben
bewegen, bis sie einrastet.
Sicherstellen, dass die Kugelstange
korrekt einrastet und der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.
Kugelstange einklappen/
verstecken
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links neben dem
Nummernschild in einem Winkel von
ca. 45° Richtung Boden ziehen.
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als
Warnung.

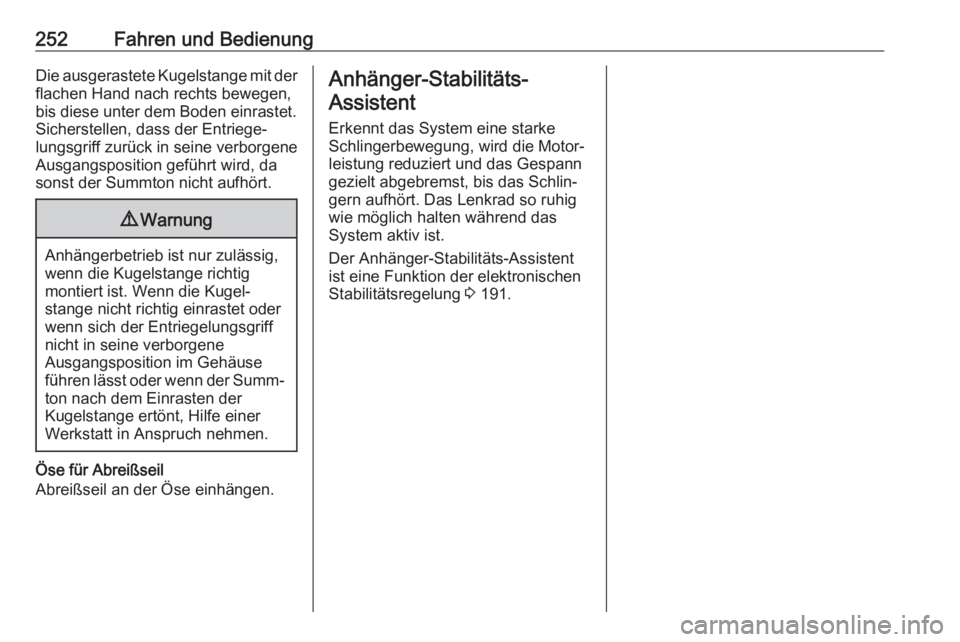

252Fahren und BedienungDie ausgerastete Kugelstange mit der
flachen Hand nach rechts bewegen,
bis diese unter dem Boden einrastet.
Sicherstellen, dass der Entriege‐ lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet oder
wenn sich der Entriegelungsgriff
nicht in seine verborgene
Ausgangsposition im Gehäuse
führen lässt oder wenn der Summ‐ ton nach dem Einrasten der
Kugelstange ertönt, Hilfe einer
Werkstatt in Anspruch nehmen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann gezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten während das
System aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 191.

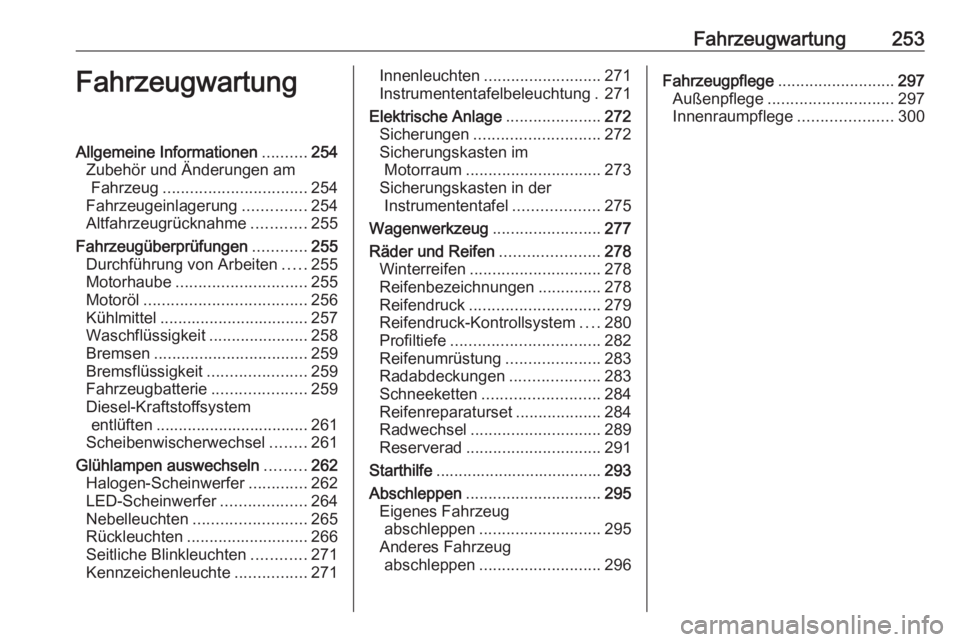

Fahrzeugwartung253FahrzeugwartungAllgemeine Informationen..........254
Zubehör und Änderungen am Fahrzeug ................................ 254
Fahrzeugeinlagerung ..............254
Altfahrzeugrücknahme ............255
Fahrzeugüberprüfungen ............255
Durchführung von Arbeiten .....255
Motorhaube ............................. 255
Motoröl .................................... 256
Kühlmittel ................................. 257
Waschflüssigkeit ......................258
Bremsen .................................. 259
Bremsflüssigkeit ......................259
Fahrzeugbatterie .....................259
Diesel-Kraftstoffsystem entlüften .................................. 261
Scheibenwischerwechsel ........261
Glühlampen auswechseln .........262
Halogen-Scheinwerfer .............262
LED-Scheinwerfer ...................264
Nebelleuchten ......................... 265
Rückleuchten ........................... 266
Seitliche Blinkleuchten ............271
Kennzeichenleuchte ................271Innenleuchten .......................... 271
Instrumententafelbeleuchtung . 271
Elektrische Anlage .....................272
Sicherungen ............................ 272
Sicherungskasten im Motorraum .............................. 273
Sicherungskasten in der Instrumententafel ...................275
Wagenwerkzeug ........................277
Räder und Reifen ......................278
Winterreifen ............................. 278
Reifenbezeichnungen ..............278
Reifendruck ............................. 279
Reifendruck-Kontrollsystem ....280
Profiltiefe ................................. 282
Reifenumrüstung .....................283
Radabdeckungen ....................283
Schneeketten .......................... 284
Reifenreparaturset ...................284
Radwechsel ............................. 289
Reserverad .............................. 291
Starthilfe ..................................... 293
Abschleppen .............................. 295
Eigenes Fahrzeug abschleppen ........................... 295
Anderes Fahrzeug abschleppen ........................... 296Fahrzeugpflege.......................... 297
Außenpflege ............................ 297
Innenraumpflege .....................300

254FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Der Umbau, die Umwandlung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a.
Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können derartige Änderungen Auswirkungen
auf den Kraftstoffverbrauch, den CO 2-Ausstoß und den Ausstoß sons‐
tiger Fahrzeugabgase haben bzw.
dazu führen, dass das Fahrzeug dieTypzulassung nicht mehr erfüllt und
damit seine Betriebserlaubnis
verliert.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen oder Wählhebel
auf P stellen. Sicherstellen, dass
das Fahrzeug nicht wegrollen
kann.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
