2017.75 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

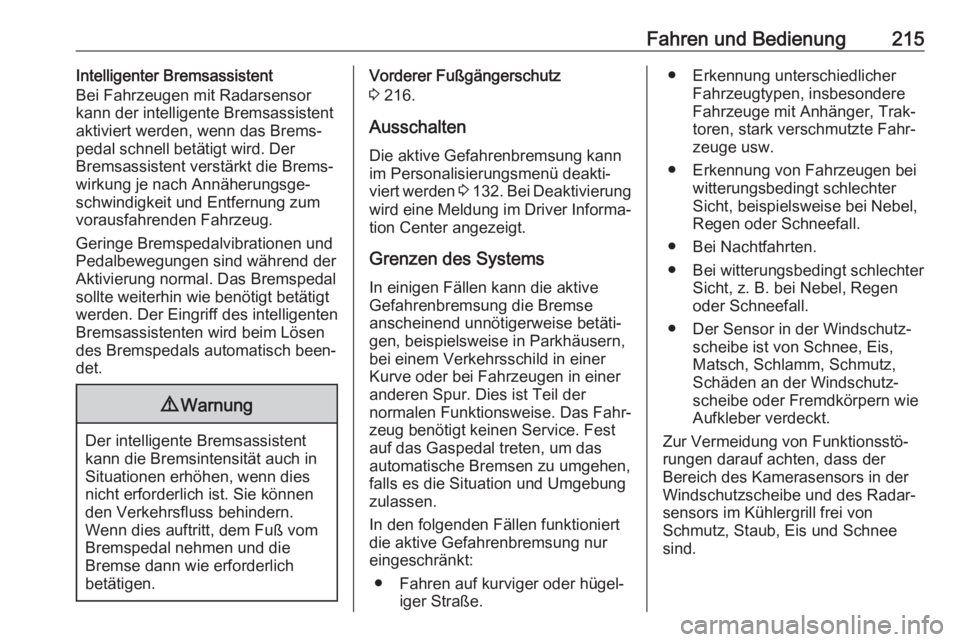

Fahren und Bedienung215Intelligenter Bremsassistent
Bei Fahrzeugen mit Radarsensor kann der intelligente Bremsassistent
aktiviert werden, wenn das Brems‐
pedal schnell betätigt wird. Der
Bremsassistent verstärkt die Brems‐ wirkung je nach Annäherungsge‐
schwindigkeit und Entfernung zum
vorausfahrenden Fahrzeug.
Geringe Bremspedalvibrationen und Pedalbewegungen sind während der
Aktivierung normal. Das Bremspedal
sollte weiterhin wie benötigt betätigt
werden. Der Eingriff des intelligenten
Bremsassistenten wird beim Lösen
des Bremspedals automatisch been‐
det.9 Warnung
Der intelligente Bremsassistent
kann die Bremsintensität auch in
Situationen erhöhen, wenn dies
nicht erforderlich ist. Sie können
den Verkehrsfluss behindern.
Wenn dies auftritt, dem Fuß vom
Bremspedal nehmen und die
Bremse dann wie erforderlich
betätigen.
Vorderer Fußgängerschutz
3 216.
Ausschalten Die aktive Gefahrenbremsung kann
im Personalisierungsmenü deakti‐
viert werden 3 132 . Bei Deaktivierung
wird eine Meldung im Driver Informa‐
tion Center angezeigt.
Grenzen des Systems
In einigen Fällen kann die aktive
Gefahrenbremsung die Bremse
anscheinend unnötigerweise betäti‐
gen, beispielsweise in Parkhäusern,
bei einem Verkehrsschild in einer
Kurve oder bei Fahrzeugen in einer
anderen Spur. Dies ist Teil der
normalen Funktionsweise. Das Fahr‐
zeug benötigt keinen Service. Fest
auf das Gaspedal treten, um das
automatische Bremsen zu umgehen,
falls es die Situation und Umgebung
zulassen.
In den folgenden Fällen funktioniert
die aktive Gefahrenbremsung nur
eingeschränkt:
● Fahren auf kurviger oder hügel‐ iger Straße.● Erkennung unterschiedlicherFahrzeugtypen, insbesondereFahrzeuge mit Anhänger, Trak‐
toren, stark verschmutzte Fahr‐
zeuge usw.
● Erkennung von Fahrzeugen bei witterungsbedingt schlechter
Sicht, beispielsweise bei Nebel,
Regen oder Schneefall.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Der Sensor in der Windschutz‐ scheibe ist von Schnee, Eis,
Matsch, Schlamm, Schmutz,
Schäden an der Windschutz‐
scheibe oder Fremdkörpern wie Aufkleber verdeckt.
Zur Vermeidung von Funktionsstö‐
rungen darauf achten, dass der
Bereich des Kamerasensors in der
Windschutzscheibe und des Radar‐
sensors im Kühlergrill frei von
Schmutz, Staub, Eis und Schnee
sind.

216Fahren und BedienungBeim Fahren ist stets die vollständigeAufmerksamkeit des Fahrers erfor‐
derlich. Der Fahrer muss jederzeit
bereit sein, die Bremsung und/oder
Lenkung zu kontrollieren, um Kollisi‐
onen zu vermeiden.
Störung Wenn das System gewartet werden
muss, wird im Driver Information
Center eine entsprechende Meldung
angezeigt.
Arbeitet das System nicht ordnungs‐
gemäß, werden Fahrzeugmeldungen im Driver Information Center ange‐
zeigt.
Fahrzeugmeldungen 3 130.
Vorderer Fußgängerschutz Der vordere Fußgängerschutz kann
beim Fahren in einem Vorwärtsgang
Frontalzusammenstöße mit Fußgän‐
gern verhindern oder die Schwere
von Verletzungen abmildern.
Das System erkennt den Fußgänger
in der eigenen Fahrspur mithilfe der
Frontkamera in der Windschutz‐
scheibe.Der vordere Fußgängerschutz kann
in einem Vorwärtsgang zwischen 8
und 80 km/h Fußgänger erkennen
und warnen. Außerdem kann der
vordere Fußgängerschutz die Brems‐
kraft verstärken oder das Fahrzeug
automatisch abbremsen.
Bei Tag erkennt das System Fußgän‐ ger in einer Entfernung von bis zu 40
Metern. Bei Nacht ist die Systemleis‐ tung eingeschränkt.
Der vordere Fußgängerschutz kann
in der Fahrzeugpersonalisierung auf
Off (Aus), Alert (Warnung) oder Alert
& Brake (Warnung und Bremsen)
eingestellt werden 3 132.9 Gefahr
Die vordere Fußgängerschutz‐
funktion bietet nur dann eine
Warnung und bremst nur dann
das Fahrzeug ab, wenn ein
Fußgänger erkannt wurde.
Das System erkennt Fußgänger, unter anderem Kinder, möglicher‐weise nicht, wenn sich der
Fußgänger nicht direkt vor dem
Fahrzeug befindet, nicht vollstän‐
dig sichtbar ist, nicht aufrecht steht oder wenn er in einer Gruppe ist.
Funktionsumfang des vorderen
Fußgängerschutzes:
● Erkennung eines Fußgängers voraus
● Warnung über Fußgänger voraus
● Automatisches Bremsen
Erkennung eines Fußgängers
voraus
Ein Fußgänger in bis zu ca. 40 m
voraus wird durch die Kontrollleuchte 7 im Instrument angezeigt. Bei Fahr‐
zeugen mit Head-up-Display wird 7
auf die Windschutzscheibe projiziert.

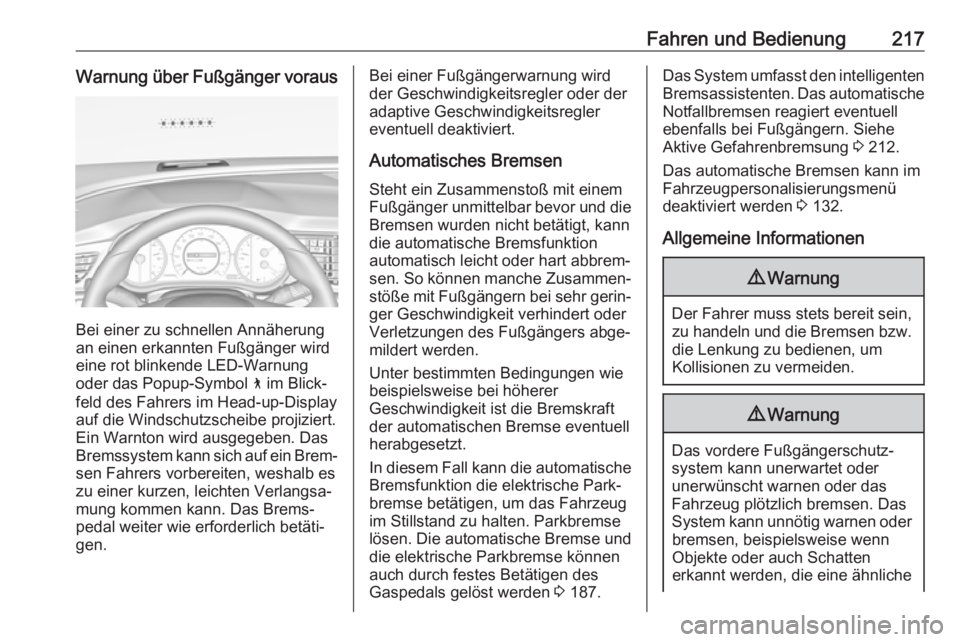

Fahren und Bedienung217Warnung über Fußgänger voraus
Bei einer zu schnellen Annäherung
an einen erkannten Fußgänger wird
eine rot blinkende LED-Warnung
oder das Popup-Symbol 7 im Blick‐
feld des Fahrers im Head-up-Display
auf die Windschutzscheibe projiziert.
Ein Warnton wird ausgegeben. Das
Bremssystem kann sich auf ein Brem‐ sen Fahrers vorbereiten, weshalb es
zu einer kurzen, leichten Verlangsa‐
mung kommen kann. Das Brems‐
pedal weiter wie erforderlich betäti‐
gen.
Bei einer Fußgängerwarnung wird
der Geschwindigkeitsregler oder der
adaptive Geschwindigkeitsregler
eventuell deaktiviert.
Automatisches Bremsen Steht ein Zusammenstoß mit einem
Fußgänger unmittelbar bevor und die Bremsen wurden nicht betätigt, kanndie automatische Bremsfunktion
automatisch leicht oder hart abbrem‐
sen. So können manche Zusammen‐
stöße mit Fußgängern bei sehr gerin‐ ger Geschwindigkeit verhindert oder
Verletzungen des Fußgängers abge‐ mildert werden.
Unter bestimmten Bedingungen wie
beispielsweise bei höherer
Geschwindigkeit ist die Bremskraft
der automatischen Bremse eventuell
herabgesetzt.
In diesem Fall kann die automatische
Bremsfunktion die elektrische Park‐
bremse betätigen, um das Fahrzeug
im Stillstand zu halten. Parkbremse lösen. Die automatische Bremse und
die elektrische Parkbremse können
auch durch festes Betätigen des
Gaspedals gelöst werden 3 187.Das System umfasst den intelligenten
Bremsassistenten. Das automatische
Notfallbremsen reagiert eventuell
ebenfalls bei Fußgängern. Siehe
Aktive Gefahrenbremsung 3 212.
Das automatische Bremsen kann im
Fahrzeugpersonalisierungsmenü
deaktiviert werden 3 132.
Allgemeine Informationen9 Warnung
Der Fahrer muss stets bereit sein,
zu handeln und die Bremsen bzw.die Lenkung zu bedienen, um
Kollisionen zu vermeiden.
9 Warnung
Das vordere Fußgängerschutz‐
system kann unerwartet oder
unerwünscht warnen oder das
Fahrzeug plötzlich bremsen. Das
System kann unnötig warnen oder bremsen, beispielsweise wenn
Objekte oder auch Schatten
erkannt werden, die eine ähnliche

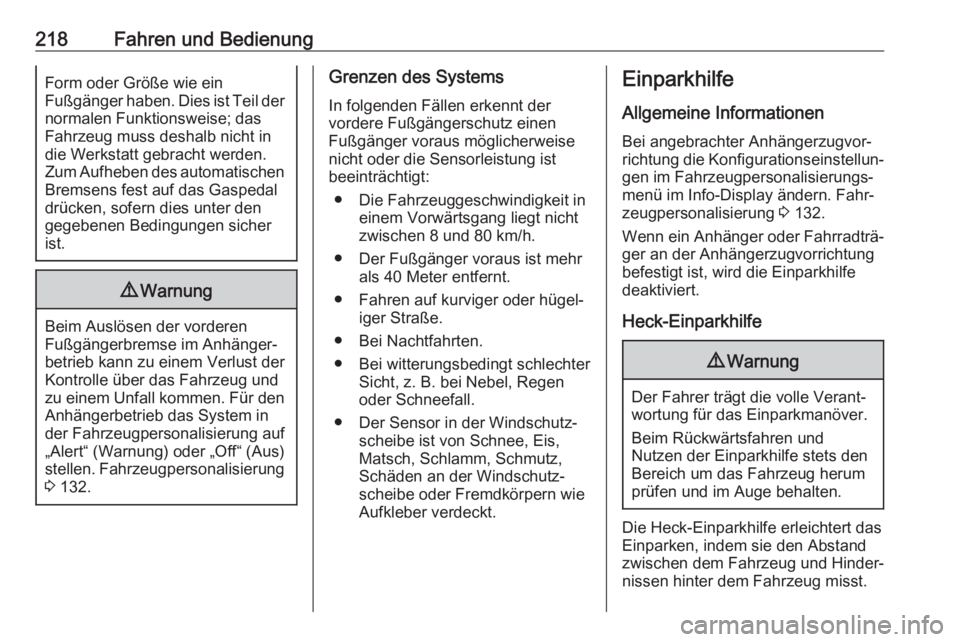

218Fahren und BedienungForm oder Größe wie ein
Fußgänger haben. Dies ist Teil der
normalen Funktionsweise; das
Fahrzeug muss deshalb nicht in
die Werkstatt gebracht werden.
Zum Aufheben des automatischen Bremsens fest auf das Gaspedal
drücken, sofern dies unter den
gegebenen Bedingungen sicher
ist.9 Warnung
Beim Auslösen der vorderen
Fußgängerbremse im Anhänger‐
betrieb kann zu einem Verlust der
Kontrolle über das Fahrzeug und
zu einem Unfall kommen. Für den Anhängerbetrieb das System in
der Fahrzeugpersonalisierung auf „Alert“ (Warnung) oder „Off“ (Aus)
stellen. Fahrzeugpersonalisierung
3 132.
Grenzen des Systems
In folgenden Fällen erkennt der
vordere Fußgängerschutz einen
Fußgänger voraus möglicherweise nicht oder die Sensorleistung ist
beeinträchtigt:
● Die Fahrzeuggeschwindigkeit in einem Vorwärtsgang liegt nicht
zwischen 8 und 80 km/h.
● Der Fußgänger voraus ist mehr als 40 Meter entfernt.
● Fahren auf kurviger oder hügel‐ iger Straße.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Der Sensor in der Windschutz‐ scheibe ist von Schnee, Eis,
Matsch, Schlamm, Schmutz,
Schäden an der Windschutz‐
scheibe oder Fremdkörpern wie Aufkleber verdeckt.Einparkhilfe
Allgemeine Informationen
Bei angebrachter Anhängerzugvor‐
richtung die Konfigurationseinstellun‐
gen im Fahrzeugpersonalisierungs‐ menü im Info-Display ändern. Fahr‐
zeugpersonalisierung 3 132.
Wenn ein Anhänger oder Fahrradträ‐
ger an der Anhängerzugvorrichtung befestigt ist, wird die Einparkhilfe
deaktiviert.
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und
Nutzen der Einparkhilfe stets den
Bereich um das Fahrzeug herum
prüfen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.

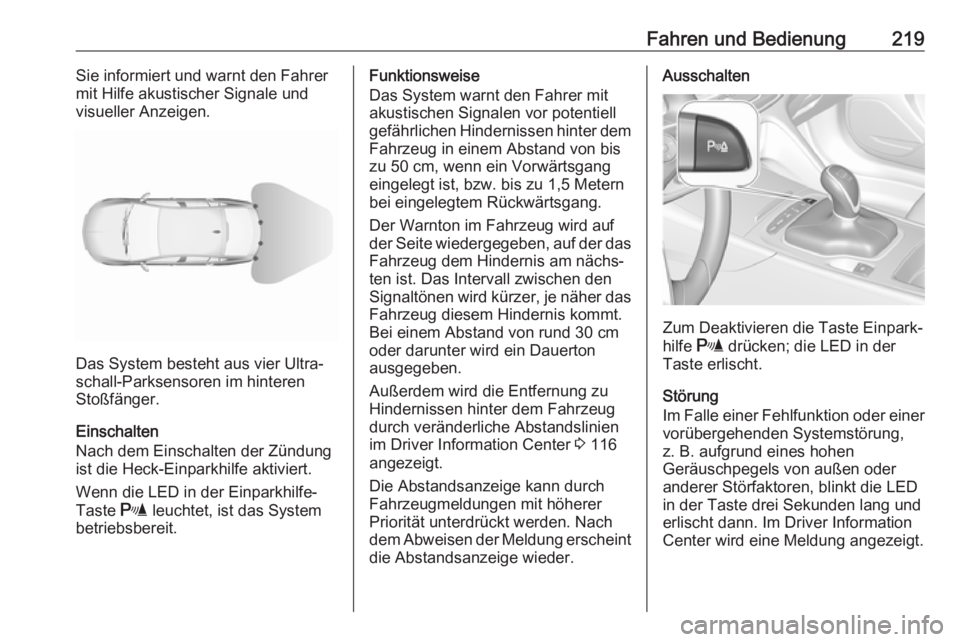

Fahren und Bedienung219Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale und
visueller Anzeigen.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Nach dem Einschalten der Zündung
ist die Heck-Einparkhilfe aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen hinter dem
Fahrzeug in einem Abstand von bis
zu 50 cm, wenn ein Vorwärtsgang
eingelegt ist, bzw. bis zu 1,5 Metern
bei eingelegtem Rückwärtsgang.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug
durch veränderliche Abstandslinien
im Driver Information Center 3 116
angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer
Priorität unterdrückt werden. Nach dem Abweisen der Meldung erscheint
die Abstandsanzeige wieder.Ausschalten
Zum Deaktivieren die Taste Einpark‐
hilfe r drücken; die LED in der
Taste erlischt.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen
Geräuschpegels von außen oder
anderer Störfaktoren, blinkt die LED
in der Taste drei Sekunden lang und
erlischt dann. Im Driver Information
Center wird eine Meldung angezeigt.

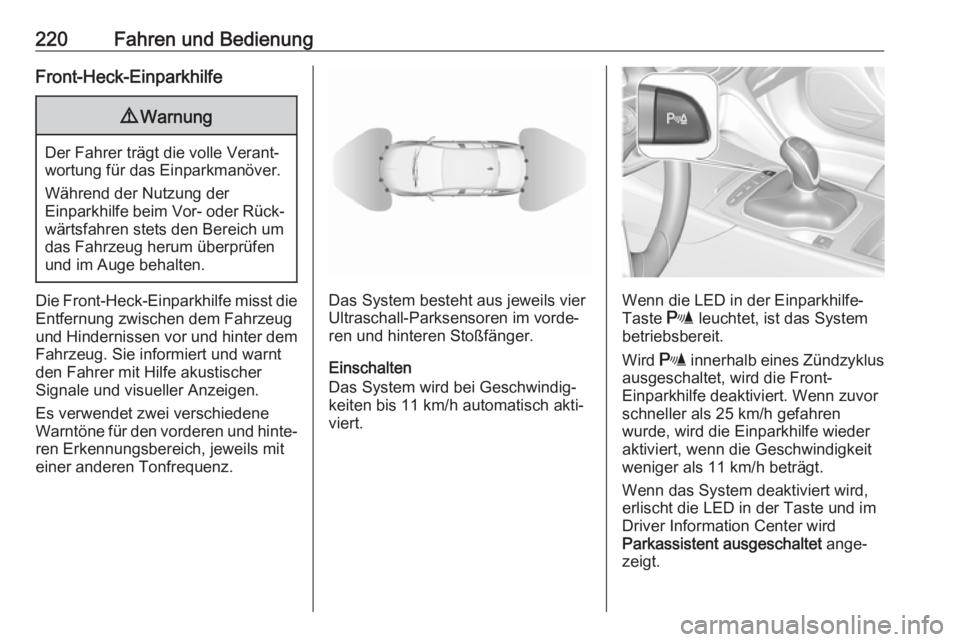

220Fahren und BedienungFront-Heck-Einparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer
Signale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Einschalten
Das System wird bei Geschwindig‐
keiten bis 11 km/h automatisch akti‐
viert.Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Wird r innerhalb eines Zündzyklus
ausgeschaltet, wird die Front- Einparkhilfe deaktiviert. Wenn zuvor
schneller als 25 km/h gefahren
wurde, wird die Einparkhilfe wieder
aktiviert, wenn die Geschwindigkeit
weniger als 11 km/h beträgt.
Wenn das System deaktiviert wird, erlischt die LED in der Taste und im
Driver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.

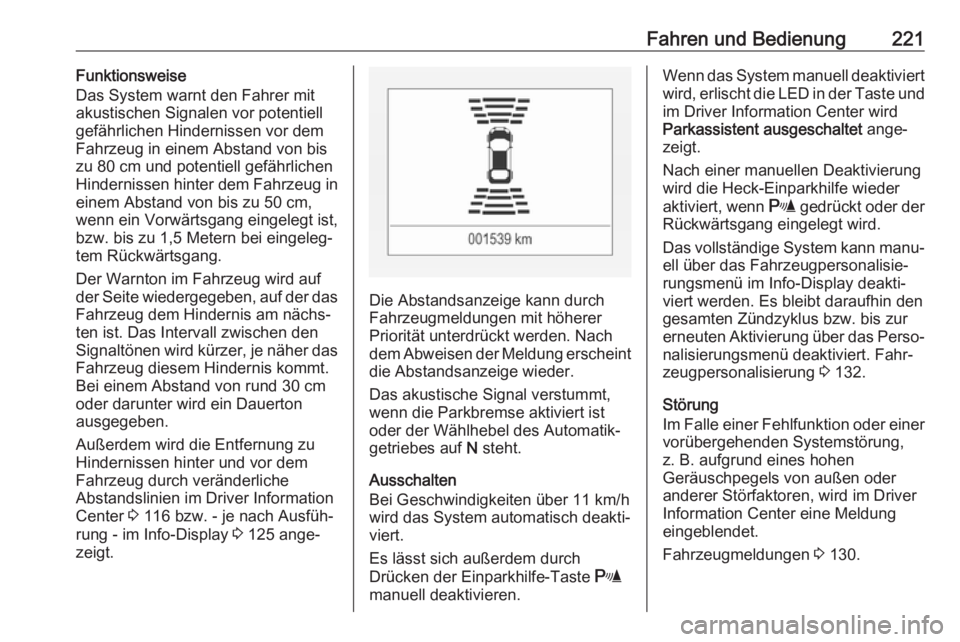

Fahren und Bedienung221Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen vor dem
Fahrzeug in einem Abstand von bis
zu 80 cm und potentiell gefährlichen Hindernissen hinter dem Fahrzeug in
einem Abstand von bis zu 50 cm,
wenn ein Vorwärtsgang eingelegt ist,
bzw. bis zu 1,5 Metern bei eingeleg‐
tem Rückwärtsgang.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter und vor dem Fahrzeug durch veränderliche
Abstandslinien im Driver Information
Center 3 116 bzw. - je nach Ausfüh‐
rung - im Info-Display 3 125 ange‐
zeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer
Priorität unterdrückt werden. Nach
dem Abweisen der Meldung erscheint
die Abstandsanzeige wieder.
Das akustische Signal verstummt,
wenn die Parkbremse aktiviert ist
oder der Wählhebel des Automatik‐
getriebes auf N steht.
Ausschalten
Bei Geschwindigkeiten über 11 km/h
wird das System automatisch deakti‐
viert.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Wenn das System manuell deaktiviert wird, erlischt die LED in der Taste und
im Driver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Nach einer manuellen Deaktivierung
wird die Heck-Einparkhilfe wieder
aktiviert, wenn r gedrückt oder der
Rückwärtsgang eingelegt wird.
Das vollständige System kann manu‐ ell über das Fahrzeugpersonalisie‐
rungsmenü im Info-Display deakti‐
viert werden. Es bleibt daraufhin den gesamten Zündzyklus bzw. bis zur
erneuten Aktivierung über das Perso‐
nalisierungsmenü deaktiviert. Fahr‐
zeugpersonalisierung 3 132.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen
Geräuschpegels von außen oder
anderer Störfaktoren, wird im Driver
Information Center eine Meldung
eingeblendet.
Fahrzeugmeldungen 3 130.

222Fahren und BedienungErweiterte Einparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst
geeignete Parklücken beim Vorbei‐
fahren ab, berechnet den Einparkweg und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.
Die Anweisungen werden im Driver
Information Center 3 116 oder - je
nach Ausführung - im Info-Display
3 125 angezeigt und durch akusti‐
sche Signale ergänzt.
Bei Fahrzeugen mit Schaltgetriebe
muss der Fahrer Gas geben, brem‐
sen und schalten. Das Lenken erfolgt automatisch.
Bei Fahrzeugen mit Automatikge‐
triebe muss der Fahrer Gas geben
und schalten. Bremsen und Lenken
erfolgen automatisch.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert. Beide Systeme nutzen dieselben Sensoren im vorderen und
hinteren Stoßfänger.
Das System besteht aus jeweils
sechs Ultraschall-Parksensoren im
vorderen und hinteren Stoßfänger.
Aktivierung der erweiterten
Einparkhilfe
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.
Wenn kurz auf ( gedrückt wird, ist
das System zur Suche nach einer
Parklücke bereit.
Das System erkennt und merkt sich
Parklücken für zehn Meter bei Läng‐
sparklücken bzw. für sechs Meter bei
Querparklücken, wenn der Einpark‐
hilfemodus aktiv ist.
