2017.5 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

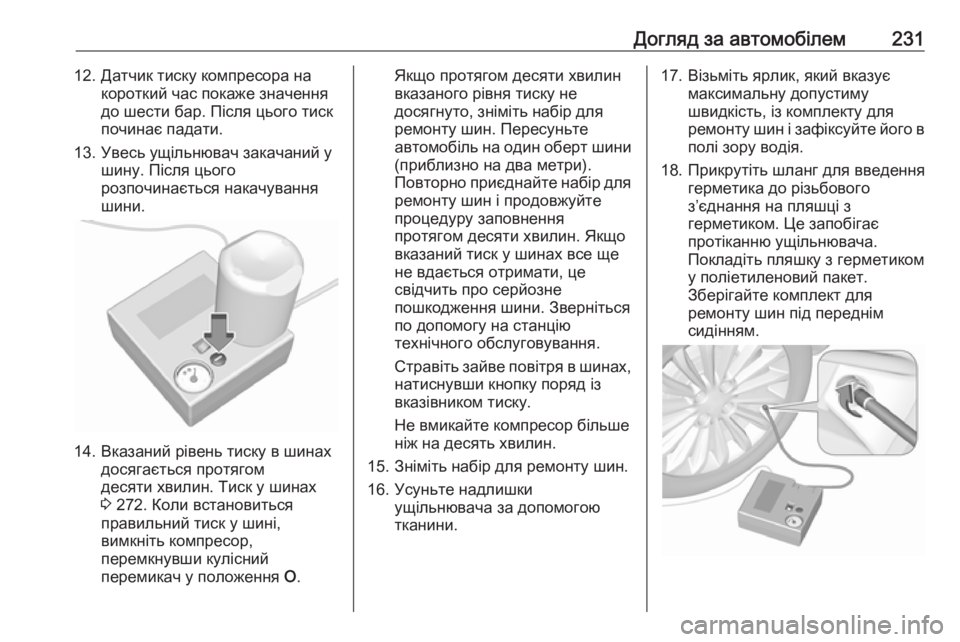

Догляд за автомобілем23112. Датчик тиску компресора накороткий час покаже значення
до шести бар. Після цього тиск
починає падати.
13. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
14. Вказаний рівень тиску в шинах досягається протягом
десяти хвилин. Тиск у шинах
3 272. Коли встановиться
правильний тиск у шині,
вимкніть компресор,
перемкнувши кулісний
перемикач у положення O.
Якщо протягом десяти хвилин
вказаного рівня тиску не
досягнуто, зніміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини
(приблизно на два метри).
Повторно приєднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом десяти хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу на станцію
технічного обслуговування.
Стравіть зайве повітря в шинах,
натиснувши кнопку поряд із
вказівником тиску.
Не вмикайте компресор більше
ніж на десять хвилин.
15. Зніміть набір для ремонту шин.
16. Усуньте надлишки ущільнювача за допомогою
тканини.17. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із комплекту для
ремонту шин і зафіксуйте його в полі зору водія.
18. Прикрутіть шланг для введення герметика до різьбового
з’єднання на пляшці з
герметиком. Це запобігає
протіканню ущільнювача.
Покладіть пляшку з герметиком
у поліетиленовий пакет.
Зберігайте комплект для
ремонту шин під переднім
сидінням.

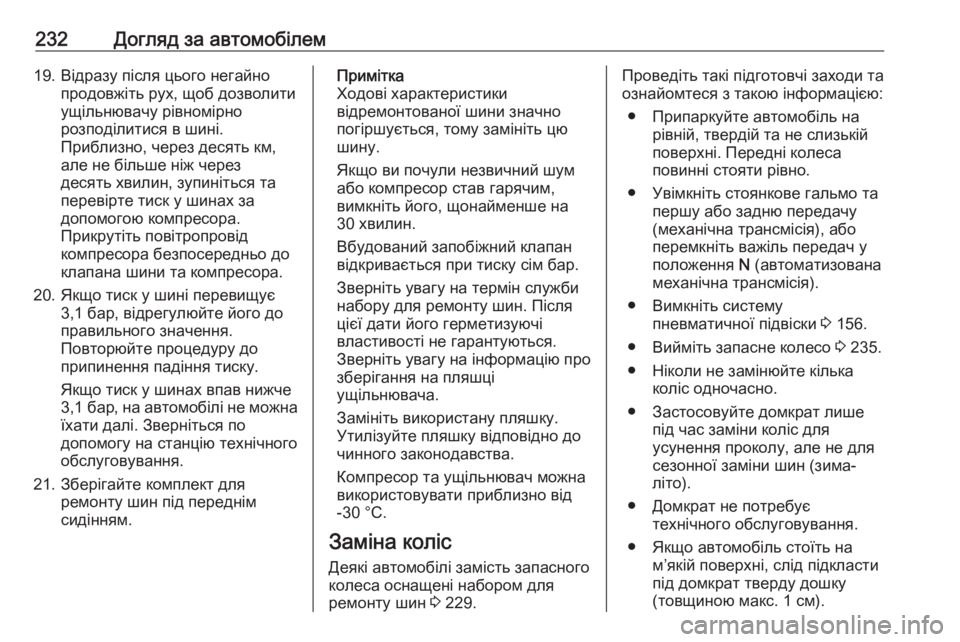

232Догляд за автомобілем19. Відразу після цього негайнопродовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно, через десять км,
але не більше ніж через
десять хвилин, зупиніться та
перевірте тиск у шинах за
допомогою компресора.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
20. Якщо тиск у шині перевищує 3,1 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
3,1 бар , на автомобілі не можна
їхати далі. Зверніться по
допомогу на станцію технічного
обслуговування.
21. Зберігайте комплект для ремонту шин під переднім
сидінням.Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається при тиску сім бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.
Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 229.Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Припаркуйте автомобіль на рівній, твердій та не слизькій
поверхні. Передні колеса
повинні стояти рівно.
● Увімкніть стоянкове гальмо та першу або задню передачу
(механічна трансмісія), або
перемкніть важіль передач у
положення N (автоматизована
механічна трансмісія).
● Вимкніть систему пневматичної підвіски 3 156.
● Вийміть запасне колесо 3 235.
● Ніколи не замінюйте кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима-
літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).

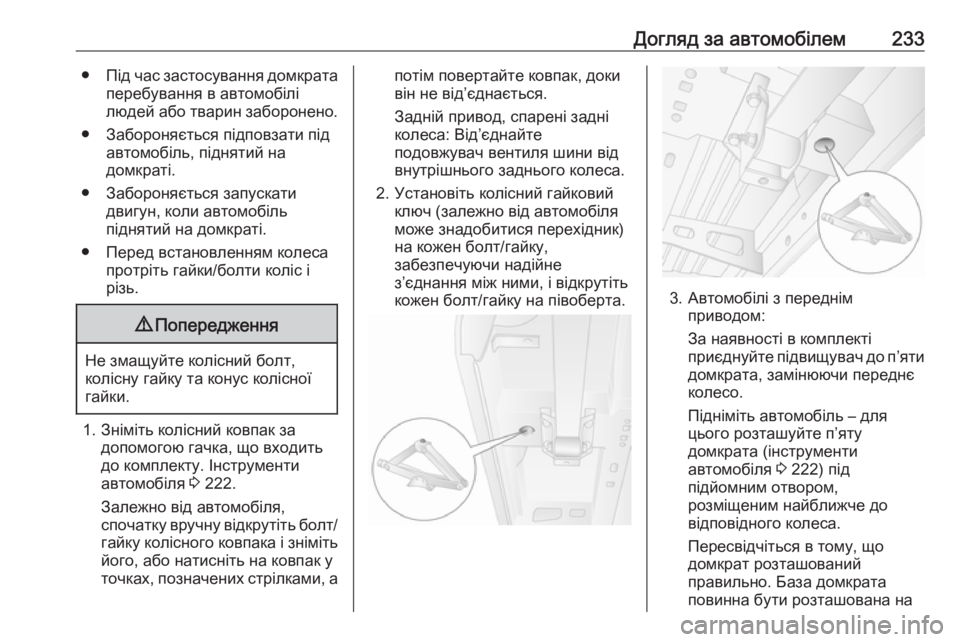

Догляд за автомобілем233●Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса протріть гайки/болти коліс і
різь.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть колісний ковпак за допомогою гачка, що входитьдо комплекту. Інструменти
автомобіля 3 222.
Залежно від автомобіля,
спочатку вручну відкрутіть болт/
гайку колісного ковпака і зніміть його, або натисніть на ковпак у
точках, позначених стрілками, а
потім повертайте ковпак, доки
він не від’єднається.
Задній привод, спарені задні
колеса: Від’єднайте
подовжувач вентиля шини від
внутрішнього заднього колеса.
2. Установіть колісний гайковий ключ (залежно від автомобіля
може знадобитися перехідник)
на кожен болт/гайку,
забезпечуючи надійне
з’єднання між ними, і відкрутіть
кожен болт/гайку на півоберта.
3. Автомобілі з переднім приводом:
За наявності в комплекті
приєднуйте підвищувач до п’яти
домкрата, замінюючи переднє
колесо.
Підніміть автомобіль – для
цього розташуйте п’яту
домкрата (інструменти
автомобіля 3 222) під
підйомним отвором,
розміщеним найближче до
відповідного колеса.
Пересвідчіться в тому, що
домкрат розташований
правильно. База домкрата
повинна бути розташована на

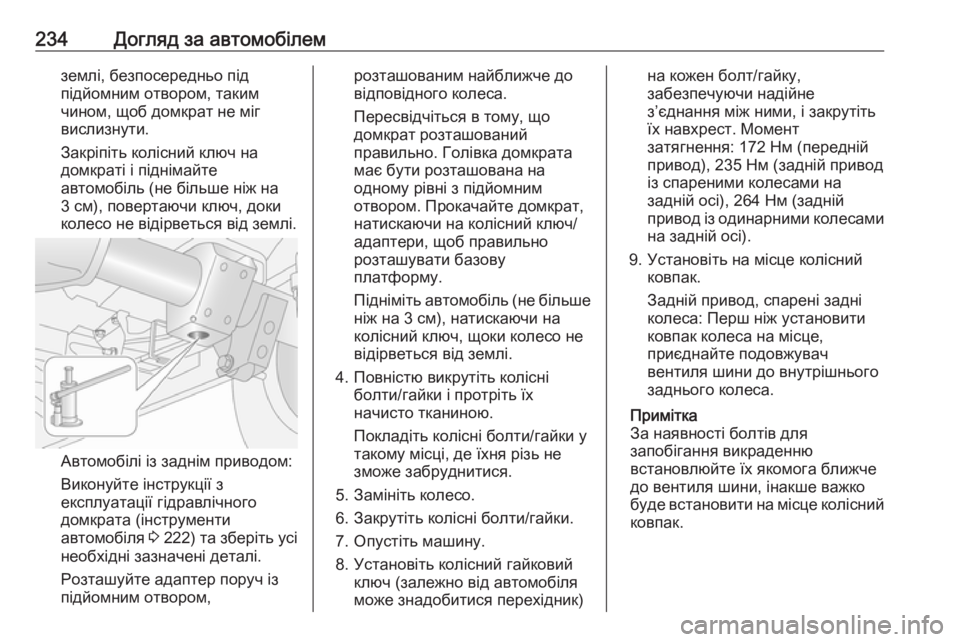

234Догляд за автомобілемземлі, безпосередньо під
підйомним отвором, таким
чином, щоб домкрат не міг
вислизнути.
Закріпіть колісний ключ на
домкраті і піднімайте
автомобіль (не більше ніж на
3 см), повертаючи ключ, доки
колесо не відірветься від землі.
Автомобілі із заднім приводом:
Виконуйте інструкції з
експлуатації гідравлічного
домкрата (інструменти
автомобіля 3 222 ) та зберіть усі
необхідні зазначені деталі.
Розташуйте адаптер поруч із
підйомним отвором,
розташованим найближче до
відповідного колеса.
Пересвідчіться в тому, що
домкрат розташований
правильно. Голівка домкрата
має бути розташована на
одному рівні з підйомним
отвором. Прокачайте домкрат,
натискаючи на колісний ключ/
адаптери, щоб правильно розташувати базову
платформу.
Підніміть автомобіль (не більше
ніж на 3 см), натискаючи на
колісний ключ, щоки колесо не
відірветься від землі.
4. Повністю викрутіть колісні болти/гайки і протріть їх
начисто тканиною.
Покладіть колісні болти/гайки у такому місці, де їхня різь не
зможе забруднитися.
5. Замініть колесо.
6. Закрутіть колісні болти/гайки.
7. Опустіть машину.
8. Установіть колісний гайковий ключ (залежно від автомобіля
може знадобитися перехідник)на кожен болт/гайку,
забезпечуючи надійне
з’єднання між ними, і закрутіть
їх навхрест. Момент
затягнення: 172 Нм (передній
привод), 235 Нм (задній привод із спареними колесами на
задній осі), 264 Нм (задній
привод із одинарними колесами на задній осі).
9. Установіть на місце колісний ковпак.
Задній привод, спарені задні колеса: Перш ніж установити
ковпак колеса на місце,
приєднайте подовжувач
вентиля шини до внутрішнього
заднього колеса.
Примітка
За наявності болтів для
запобігання викраденню
встановлюйте їх якомога ближче
до вентиля шини, інакше важко
буде встановити на місце колісний ковпак.

Догляд за автомобілем23510. Покладіть у місце длязбереження замінене колесо
3 235 та інструменти
автомобіля 3 222.
11. Виконайте балансування колеса на автомобілі. Перевіртетиск у встановленій шині 3 272,
а також обертальний момент
закручування болтів/гайок
якомога швидше.
Пошкоджену шину потрібно
замінити чи відремонтувати.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 229.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться подопомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо утримується під
рамою автомобіля за допомогою
лебідки та фіксується
затягуванням тросу за допомогою
колісного ключа та адаптерів
(залежно від автомобіля).
На повністю завантаженому
автомобілі із пробитим заднім
колесом, можливо, знадобиться
підняти автомобіль на домкраті,
щоб дістатися до запасного колеса.
Щоб зняти запасне колесо, ослабте
трос, приєднавши колісний ключ і
адаптери (залежно від автомобіля)
в зображеному на малюнку жолобі, а потім повністю опустіть колесо,
крутячи ключ за годинниковою
стрілкою.

236Догляд за автомобілемОбережно
Для опускання запасного колесавикористовуйте лише колісний
ключ і адаптери (залежно від
автомобіля).
Використання
пневмоінструментів
заборонено. Це може призвести до пошкодження троса лебідки
та обладнання.
Розмістіть колесо вертикально,
від’єднайте фіксатор від диска, а
потім від’єднайте колесо від тросу
та з’єднаного з ним фіксатора,
пропустивши ці деталі через центр
колеса.
Автомобілі зі спареними задніми колесами мають додаткову
монтажну пластину, прикріплену до запасного колеса. Перед
використанням колеса відкрутіть
гайку і зніміть монтажну пластину.
Щоб знову встановити запасне
колесо, спочатку прикріпіть
монтажну планку (автомобілі з
подвійними задніми колесами), а
потім зафіксуйте його гайкою.
Встановіть колесо вертикально, потім протягніть трос і з’єднаний з
ним фіксатор із передньої частини
колеса (на якій знаходиться
вентиль) через центр колеса.
Закріпіть фіксатор і затискач,
простеживши, щоб їх було
правильно встановлено, а колесо
під час встановлення було
повернуто переднім боком (із
вентилем шини) догори.
Помістіть колесо під рамою
автомобіля безпосередньо під
механізмом лебідки.

Догляд за автомобілем237
Потім затягніть трос за допомогою
колісного ключа та адаптерів,
приєднавши його в жолобі,
показаному на малюнку вище. Для цього потрібно крутити ключ протигодинникової стрілки, доки колесо
не закріпиться в повністю
піднятому положенні.
9 Попередження
Під час встановлення запасного
колеса під рамою автомобіля
слідкуйте за тим, щоб воно було
повернуте переднім боком (із
вентилем) догори.
Тимчасове запасне колесоОбережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню
вісь.
Ланцюги для шин 3 228.
Літні і зимові шини
Якщо ви використовуєте зимові
шини, на запасне колесо все одно
можна встановлювати літню шину.
При використанні запасного колеса
із літньою шиною це може вплинути на ходові характеристика
автомобіля, особливо на слизьких
дорогах.
Направляючі шини Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Коли замість
пошкодженого колеса
встановлено запасне, якомога швидше відремонтуйте
основне колесо або замініть
його новим.

238Догляд за автомобілем● Не перевищуйте швидкість80 км/год.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Клема для запуску від зовнішнього
джерела знаходиться у моторному
відділенні.
Автомобіль з розрядженим
акумулятором можна запустити від акумулятора іншого транспортного
засобу за допомогою товстих
дротів.
Не запускайте двигун за
допомогою пристрою швидкої
зарядки.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
Обережно
Система пневматичної підвіска
має бути вимкнути перед
запуском від стороннього
джерела.
Пневматична підвіска 3 156.
● Бережіть акумулятор від дії
вогню та іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів замерзлий акумулятор слід
розморозити.
