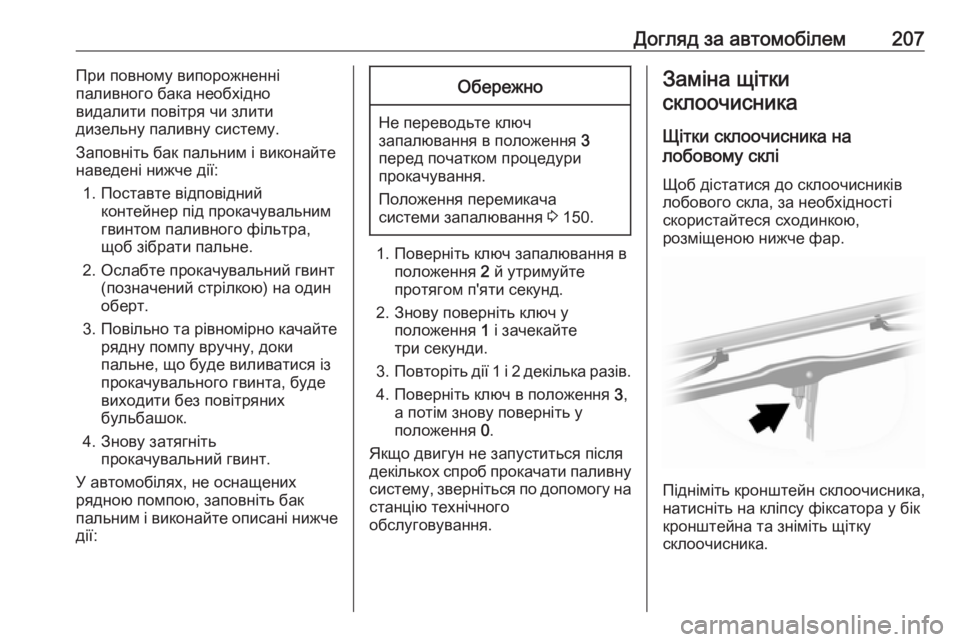

Догляд за автомобілем207При повному випорожненні
паливного бака необхідно
видалити повітря чи злити
дизельну паливну систему.
Заповніть бак пальним і виконайте наведені нижче дії:
1. Поставте відповідний контейнер під прокачувальним
гвинтом паливного фільтра,
щоб зібрати пальне.
2. Ослабте прокачувальний гвинт (позначений стрілкою) на один
оберт.
3. Повільно та рівномірно качайте рядну помпу вручну, доки
пальне, що буде виливатися із
прокачувального гвинта, буде
виходити без повітряних
бульбашок.
4. Знову затягніть прокачувальний гвинт.
У автомобілях, не оснащених
рядною помпою, заповніть бак
пальним і виконайте описані нижче
дії:Обережно
Не переводьте ключ
запалювання в положення 3
перед початком процедури
прокачування.
Положення перемикача
системи запалювання 3 150.
1. Поверніть ключ запалювання в
положення 2 й утримуйте
протягом п'яти секунд.
2. Знову поверніть ключ у положення 1 і зачекайте
три секунди.
3. Повторіть дії 1 і 2 декілька разів.
4. Поверніть ключ в положення 3,
а потім знову поверніть у положення 0.
Якщо двигун не запуститься після
декількох спроб прокачати паливну систему, зверніться по допомогу настанцію технічного
обслуговування.
Заміна щітки
склоочисника
Щітки склоочисника на
лобовому склі
Щоб дістатися до склоочисників
лобового скла, за необхідності
скористайтеся сходинкою,
розміщеною нижче фар.
Підніміть кронштейн склоочисника,
натисніть на кліпсу фіксатора у бік
кронштейна та зніміть щітку
склоочисника.

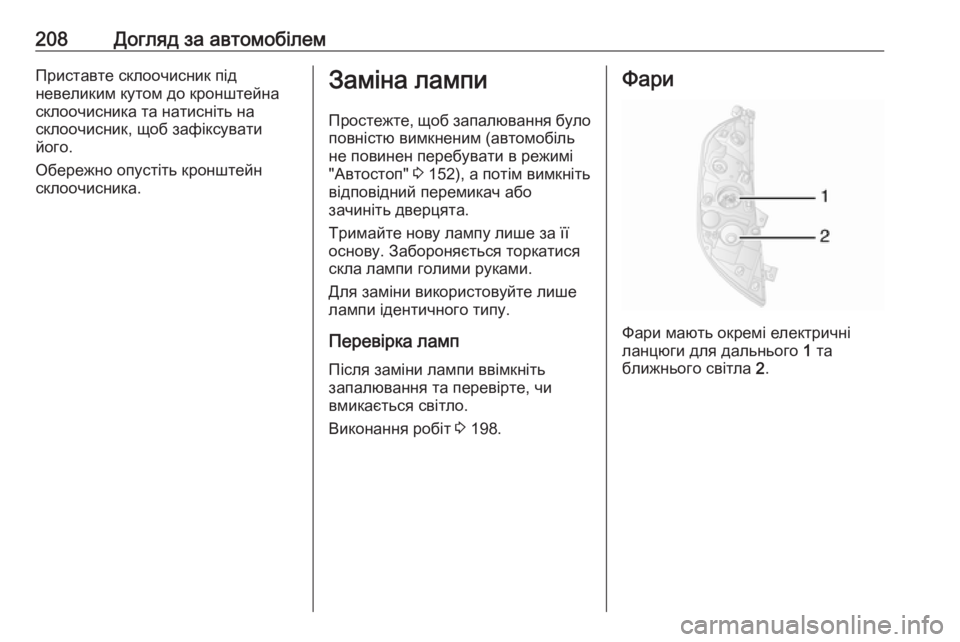

208Догляд за автомобілемПриставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.Заміна лампи
Простежте, щоб запалювання було
повністю вимкненим (автомобіль
не повинен перебувати в режимі
"Автостоп" 3 152), а потім вимкніть
відповідний перемикач або
зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.
Виконання робіт 3 198.Фари
Фари мають окремі електричні
ланцюги для дальнього 1 та
ближнього світла 2.

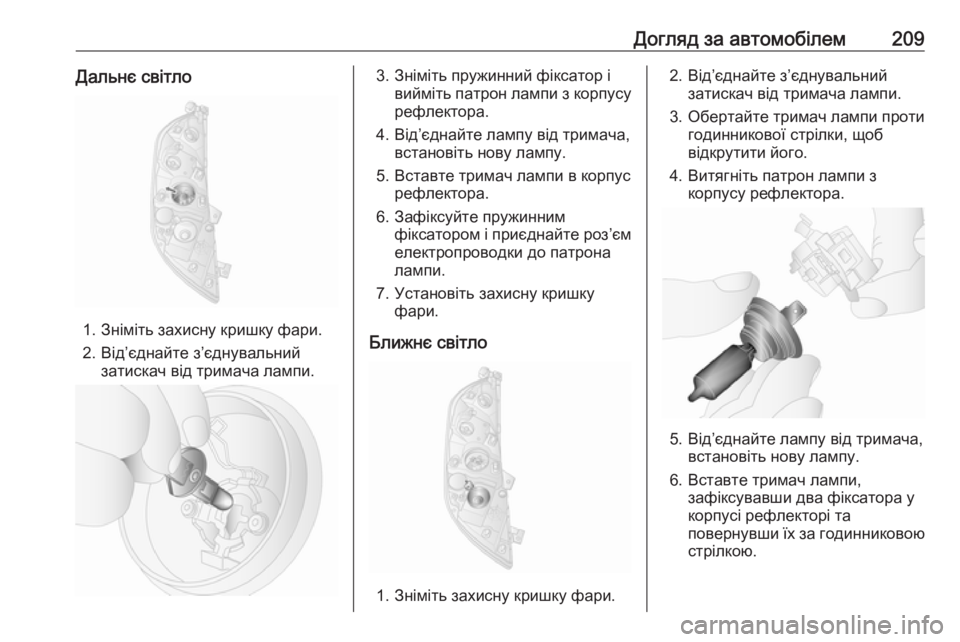

Догляд за автомобілем209Дальнє світло
1. Зніміть захисну кришку фари.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Зніміть пружинний фіксатор і вийміть патрон лампи з корпусу
рефлектора.
4. Від’єднайте лампу від тримача, встановіть нову лампу.
5. Вставте тримач лампи в корпус рефлектора.
6. Зафіксуйте пружинним фіксатором і приєднайте роз’єм
електропроводки до патрона
лампи.
7. Установіть захисну кришку фари.
Ближнє світло
1. Зніміть захисну кришку фари.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.

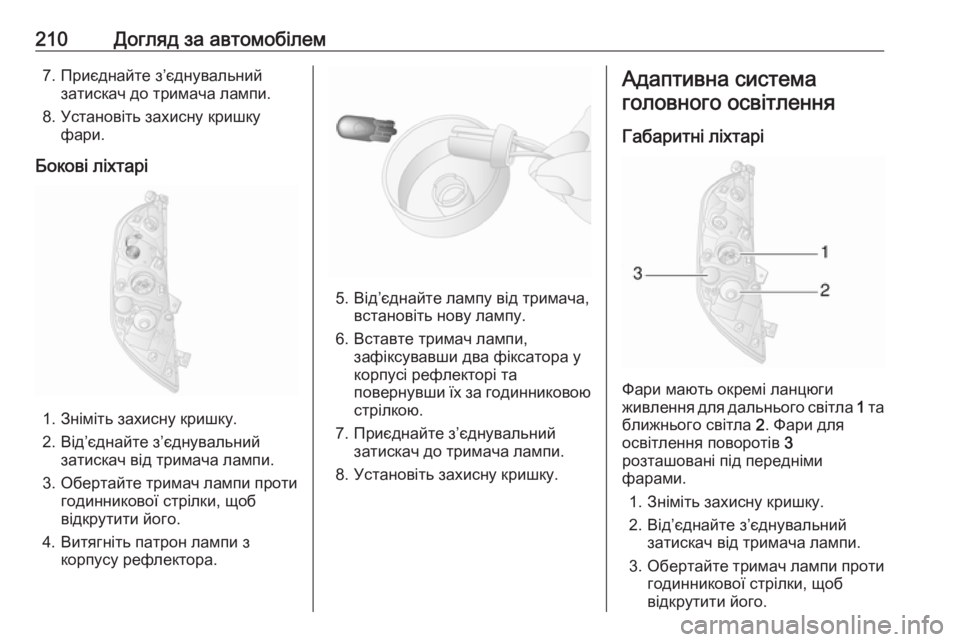

210Догляд за автомобілем7. Приєднайте з’єднувальнийзатискач до тримача лампи.
8. Установіть захисну кришку фари.
Бокові ліхтарі
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.
Адаптивна система
головного освітлення
Габаритні ліхтарі
Фари мають окремі ланцюги
живлення для дальнього світла 1 та
ближнього світла 2. Фари для
освітлення поворотів 3
розташовані під передніми
фарами.
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.

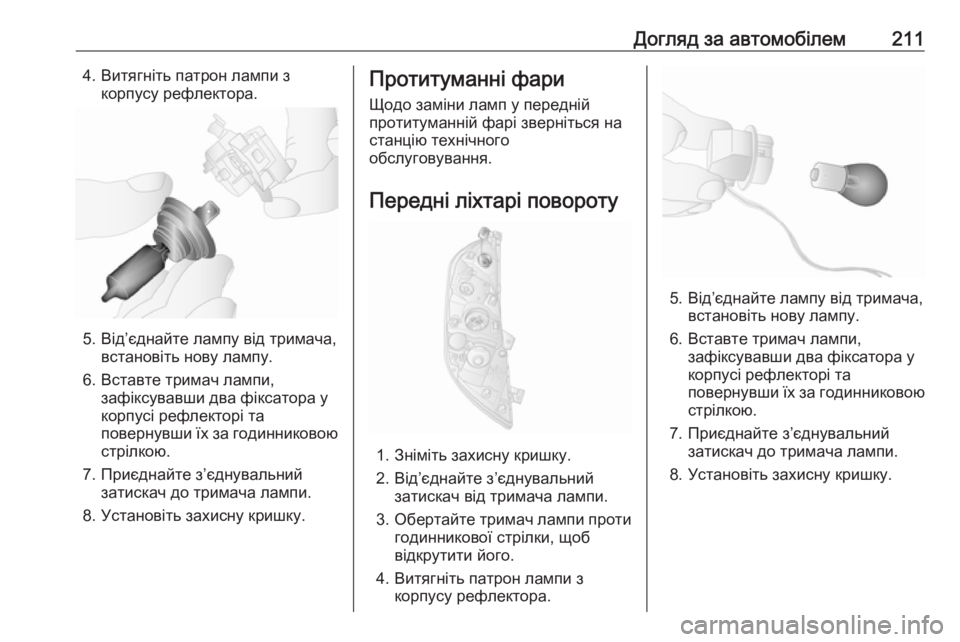

Догляд за автомобілем2114. Витягніть патрон лампи зкорпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.
Протитуманні фари
Щодо заміни ламп у передній
протитуманній фарі зверніться на
станцію технічного
обслуговування.
Передні ліхтарі повороту
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.

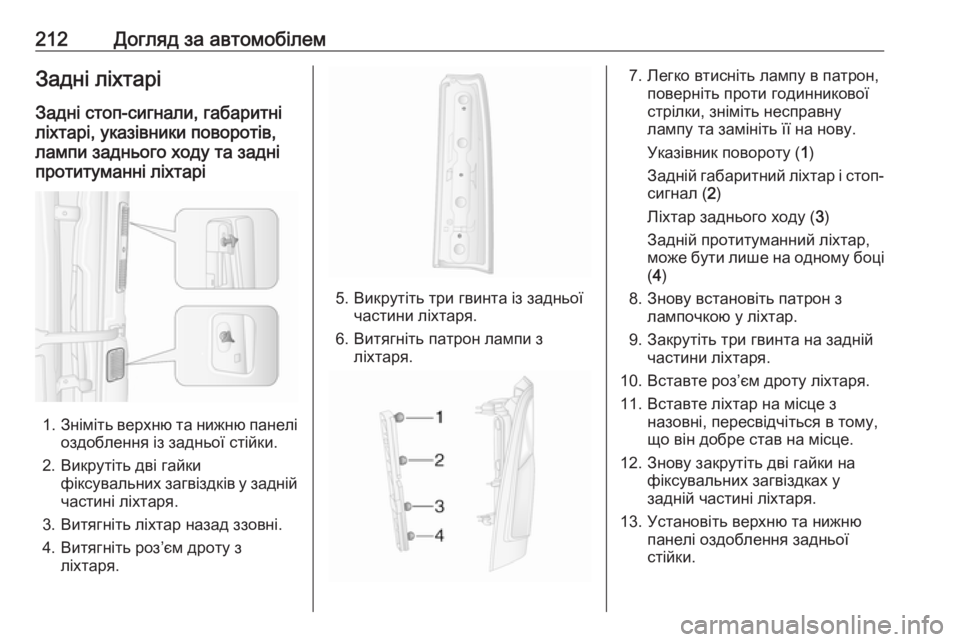

212Догляд за автомобілемЗадні ліхтарі
Задні стоп-сигнали, габаритні
ліхтарі, указівники поворотів,
лампи заднього ходу та задні
протитуманні ліхтарі
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксувальних загвіздків у задній
частині ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть роз’єм дроту з ліхтаря.
5. Викрутіть три гвинта із задньоїчастини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.
10. Вставте роз’єм дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксувальних загвіздках у
задній частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.

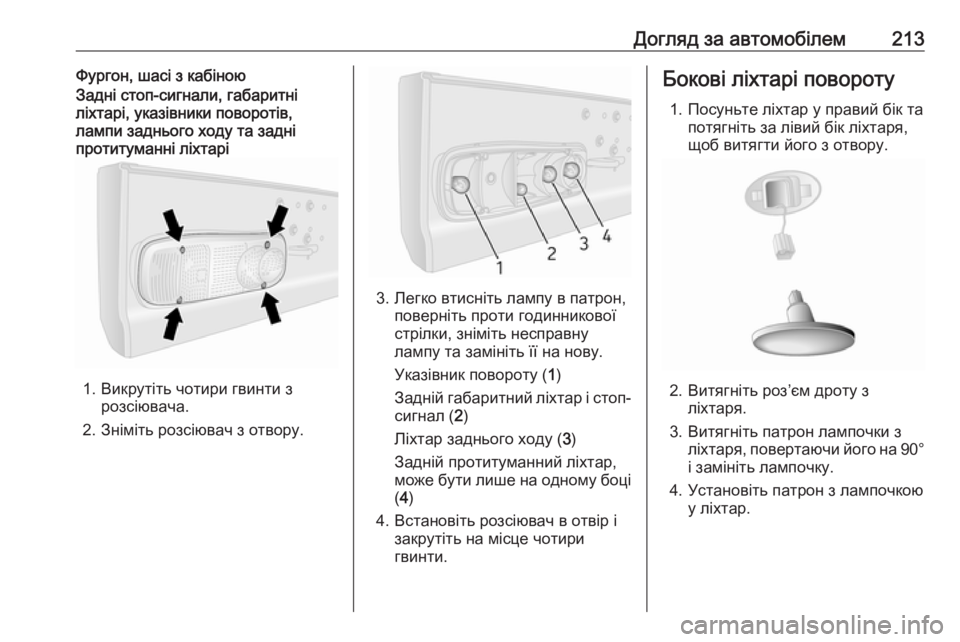

Догляд за автомобілем213Фургон, шасі з кабіноюЗадні стоп-сигнали, габаритні
ліхтарі, указівники поворотів,
лампи заднього ходу та задні
протитуманні ліхтарі
1. Викрутіть чотири гвинти з розсіювача.
2. Зніміть розсіювач з отвору.
3. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
4. Встановіть розсіювач в отвір і закрутіть на місце чотири
гвинти.
Бокові ліхтарі повороту
1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.
2. Витягніть роз’єм дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.

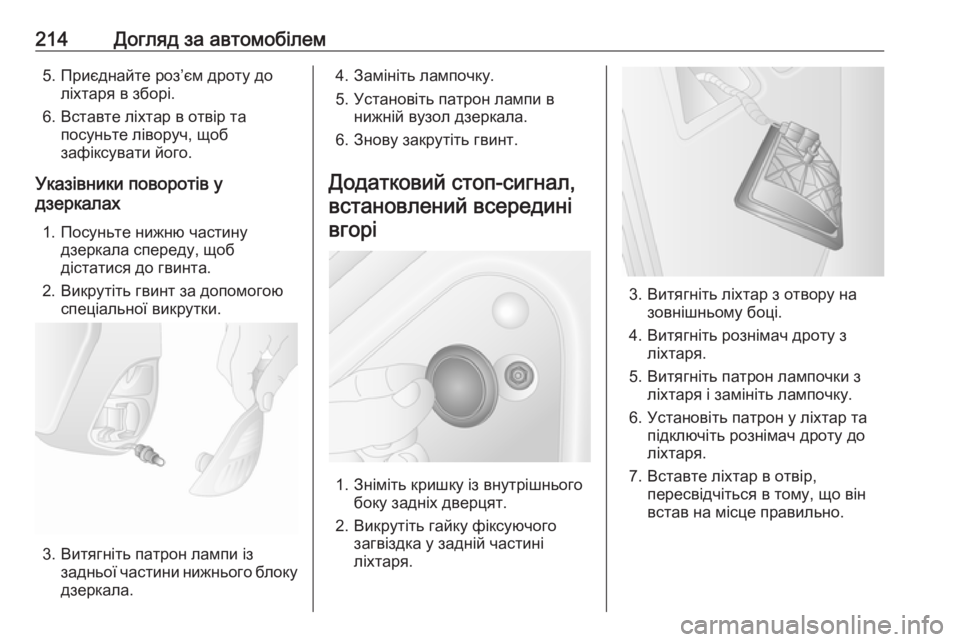

214Догляд за автомобілем5. Приєднайте роз’єм дроту доліхтаря в зборі.
6. Вставте ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
Указівники поворотів у
дзеркалах
1. Посуньте нижню частину дзеркала спереду, щоб
дістатися до гвинта.
2. Викрутіть гвинт за допомогою спеціальної викрутки.
3. Витягніть патрон лампи іззадньої частини нижнього блоку
дзеркала.
4. Замініть лампочку.
5. Установіть патрон лампи в нижній вузол дзеркала.
6. Знову закрутіть гвинт.
Додатковий стоп-сигнал, встановлений всередині вгорі
1. Зніміть кришку із внутрішнього боку задніх дверцят.
2. Викрутіть гайку фіксуючого загвіздка у задній частині
ліхтаря.
3. Витягніть ліхтар з отвору на зовнішньому боці.
4. Витягніть рознімач дроту з ліхтаря.
5. Витягніть патрон лампочки з ліхтаря і замініть лампочку.
6. Установіть патрон у ліхтар та підключіть рознімач дроту до
ліхтаря.
7. Вставте ліхтар в отвір, пересвідчіться в тому, що він
встав на місце правильно.
